手把手教你搭建鸿蒙Hi3518开发和运行环境

鸿蒙技术社区 2021-01-14
764

学习 C 语言，C++ 语言，数据结构和算法，操作系统，网络，驱动，设计模式等知识用鸿蒙来强化就太对了。本文教你一步一步搭建鸿蒙的开发和运行环境，有点啰嗦，适合小白。

本文所涉及的所有工具都可以在这里找到：

https://pan.baidu.com/s/1HL835nX2JAWsL0DNOnNIFg

(提取码pbe2)


具体有下列步骤：

  • 组装开发板

  • 连接开发板

  • 安装串口驱动

  • 安装 USB 驱动

  • 安装烧录工具

  • 擦除引导程序

  • 烧录系统

  • 登录开发板

  • 修改 OS 启动地址

  • 运行可执行程序

  • 安装 VMWARE

  • 安装编译服务器

  • 访问编译服务器

  • 编译鸿蒙产品

  • 编译鸿蒙组件

  • 打通开发板网络

  • 部署 NFS

  • 新增自定义组件


01

组装开发板

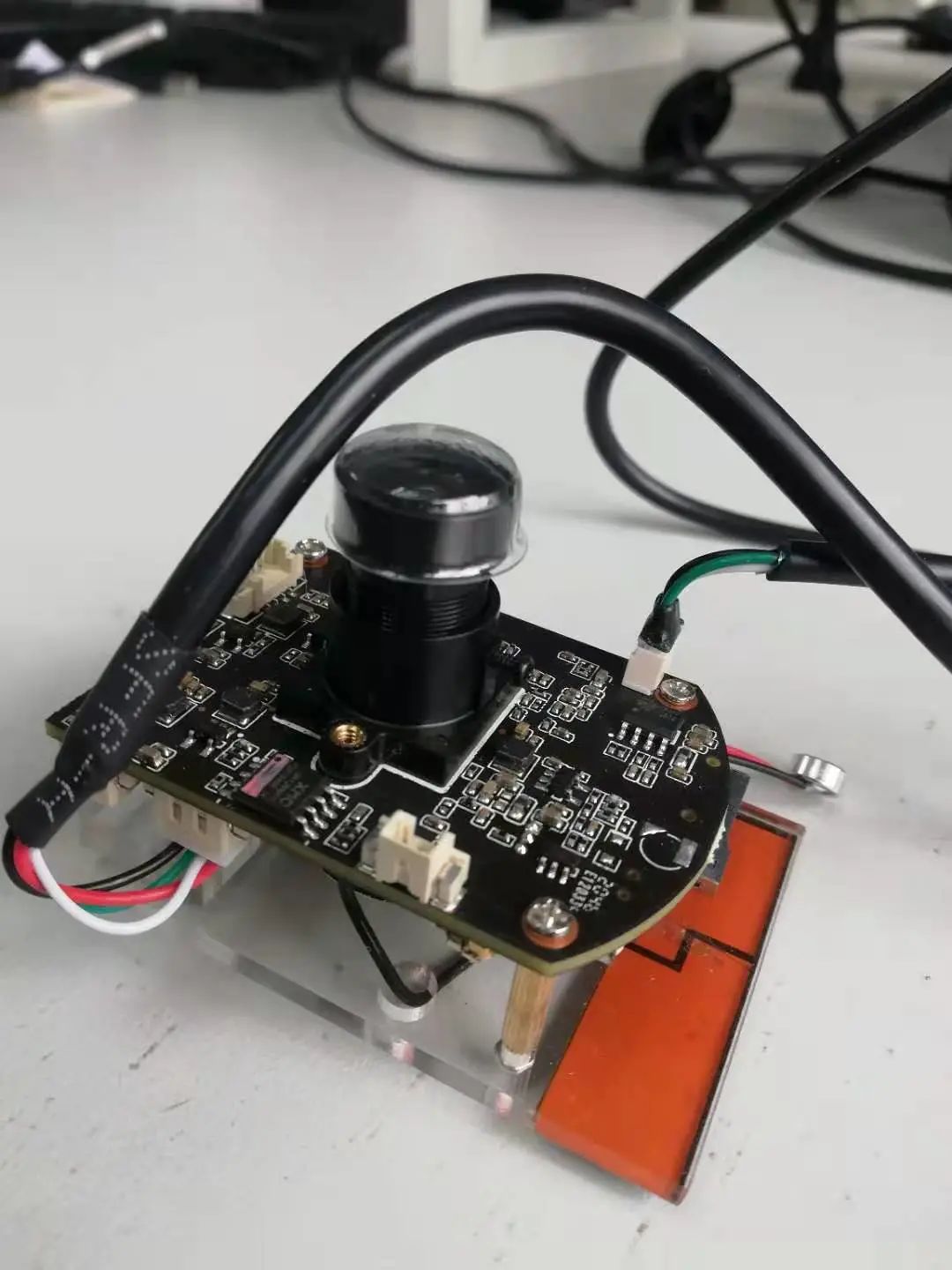

我们选用 HiSpark IPC DIY Camera 产品，内部含 hi3518ev300 芯片。请参考产品的安装说明书，或者参考安装视频指导：
https://www.bilibili.com/video/BV18r4y1F7Lx?from=search&seid=16503504888266711974


02

连接开发板

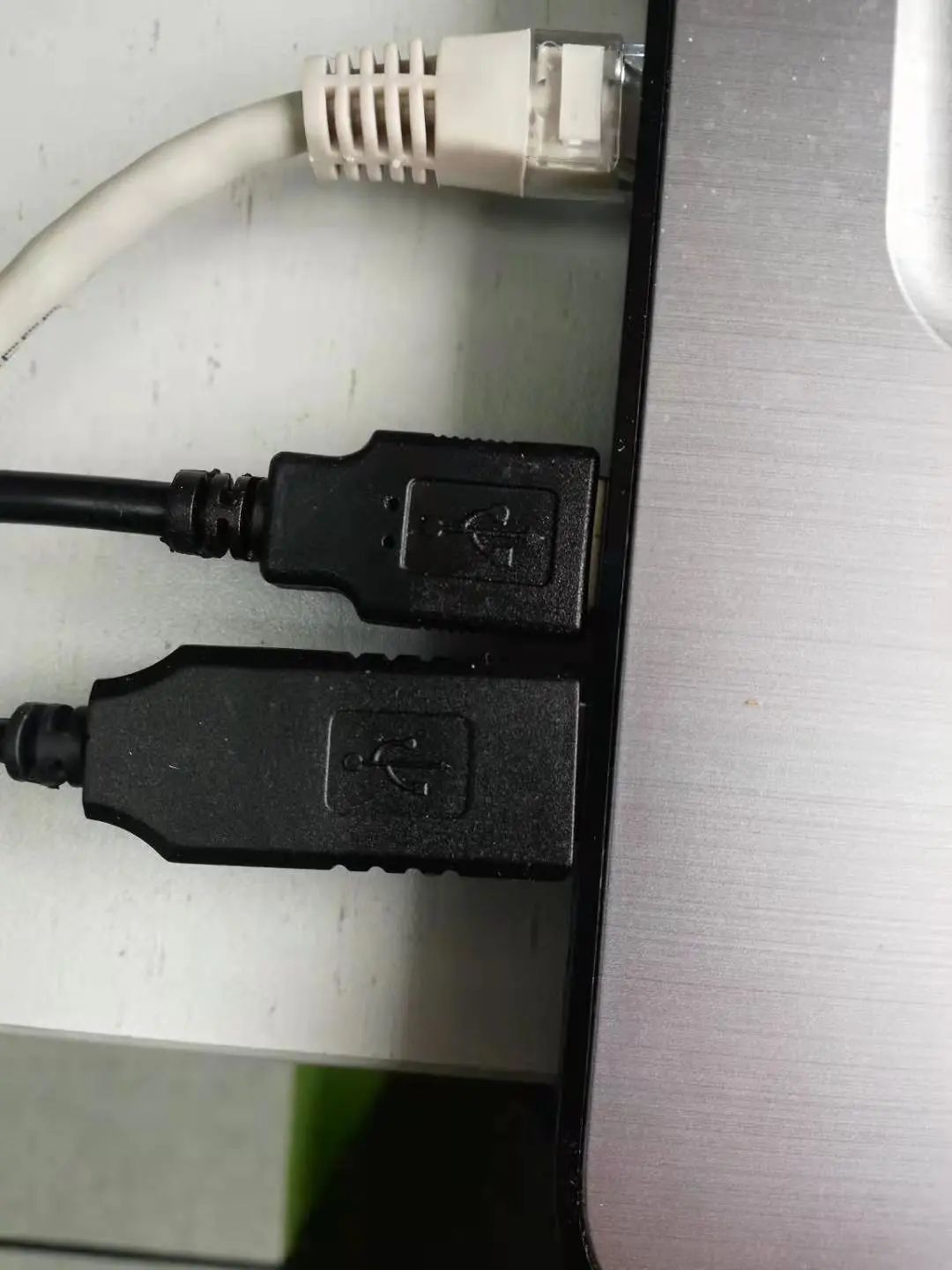

开发板和 PC 的连接关系如下图。2 条 usb 线（产品包装中的），其中一个三针插头，一个四针插头。

03

安装串口驱动

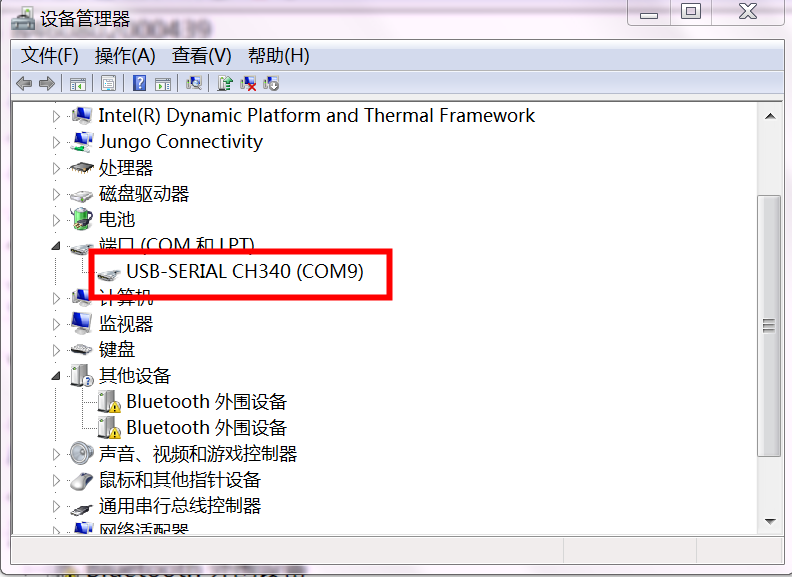

请双击 USB-to-Serial Comm Port.exe。进行串口驱动安装，安装完成后。在设备管理器中应该能看到下面这样的 COM 接口，你的 COM 接口编号可能有所不同。表明串口驱动安装成功。

04

安装 USB 驱动

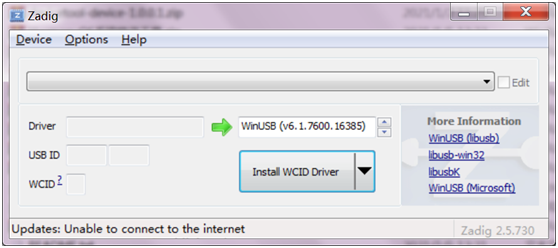

然后双击 zadig-2.5.exe 安装通用 USB 驱动，点击中间的 Install。

05

安装烧录工具

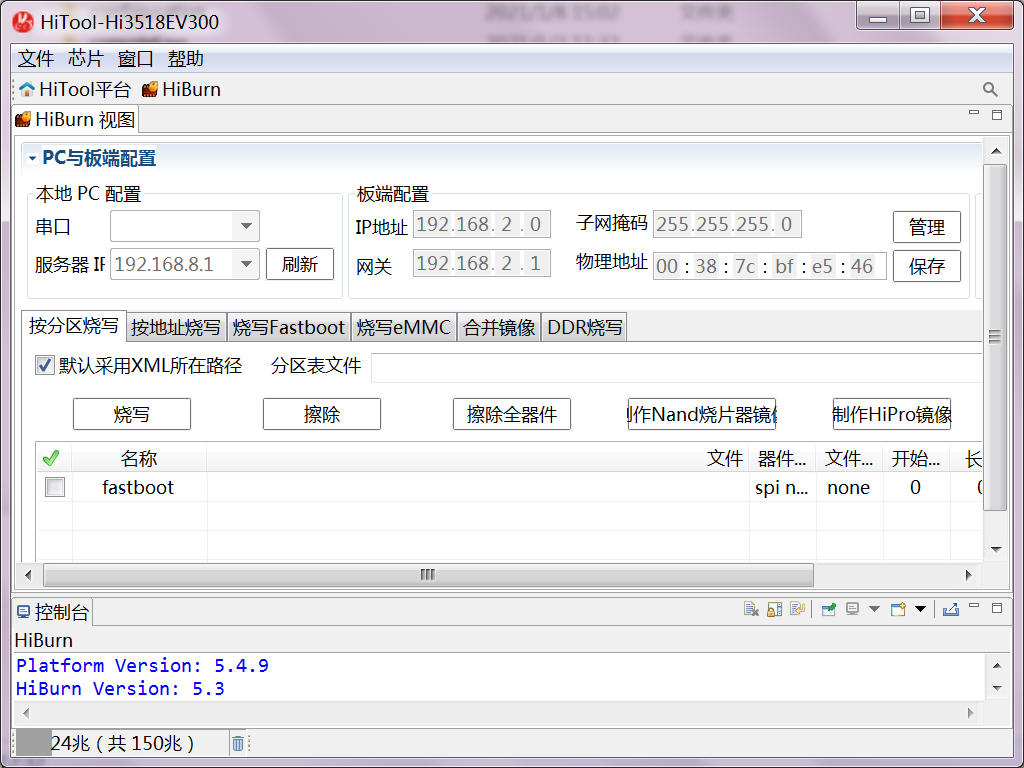

直接解压 HiTool-HM-5.4.9-win32-x86_64.zip 文件。然后双击其中的 HiTool.exe. 界面如下图。然后先将芯片切换到 3518ev300。

06

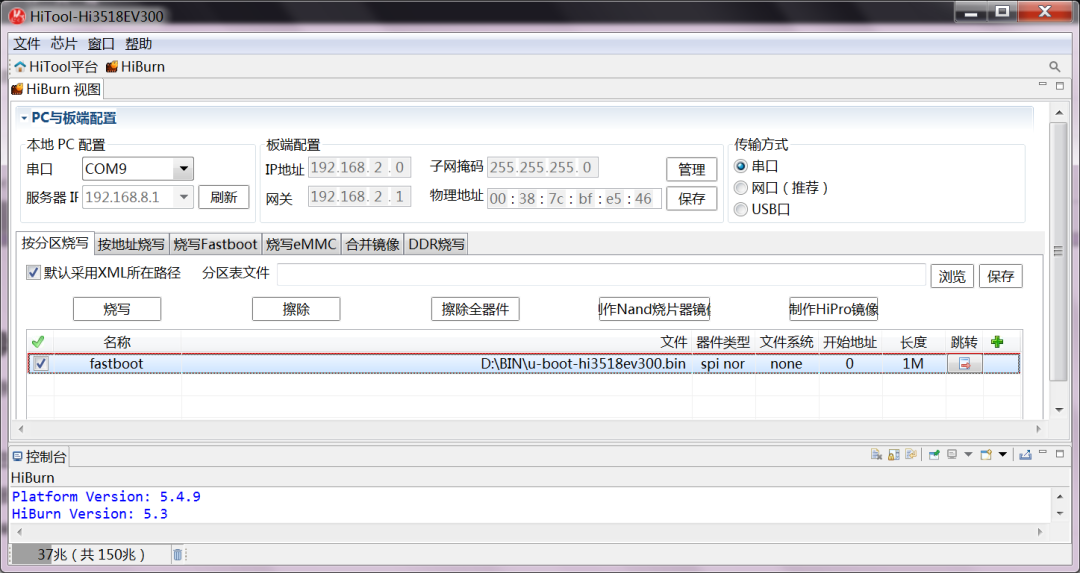

擦除引导程序


然后就是擦除 uboot 了，记得使用串口来擦除。

有几点需要注意：

  • 由于编译服务器还没有创建，所以我把自己编译好的文件放网上了，你可以下载。

  • 文件路径根据你自己的实际路径，下载下来后存放的位置。

  • COM 口根据你之前设备管理器看到的那个 CH340 口选择。

  • 确保顶部选中的芯片是 3518ev300。

  • 传输方式选择串口。

  • 按分区烧写。

  • 器件类型 spi nor。

  • 开始地址 0，长度 1M。

  • 点击擦除后 10 秒内拔插 usb 电源线接口（即接 4 个针脚的那个 usb 口，小的那个 usb 头），让板子重启。

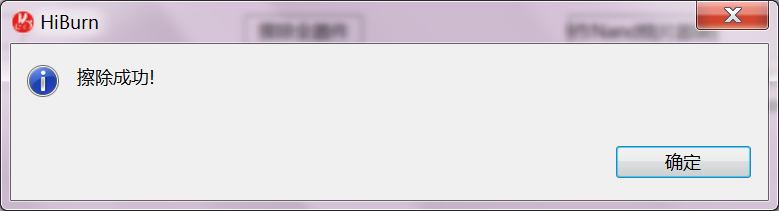

很快就能看到擦除成功的提示：

07

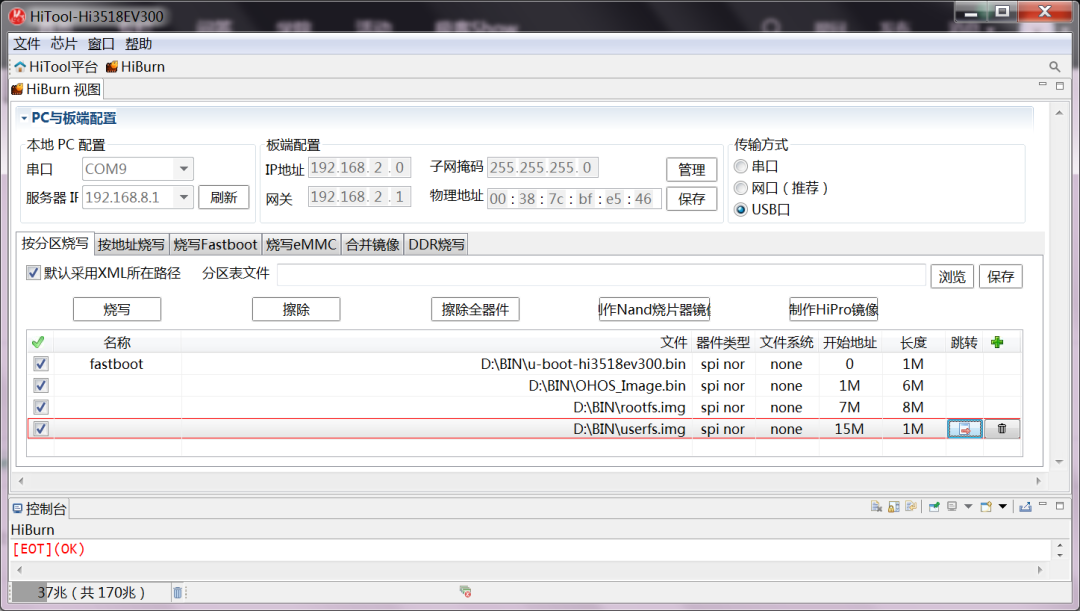

烧录系统


主要注意如下几点：

  • 使用 usb 口烧录（不是串口）。

  • 现在需要烧录 4 个文件（通过右侧绿色+可以添加文件）。

  • 每个文件的名称，器件类型，地址，长度要填写正确。

  • 最后点击烧写。

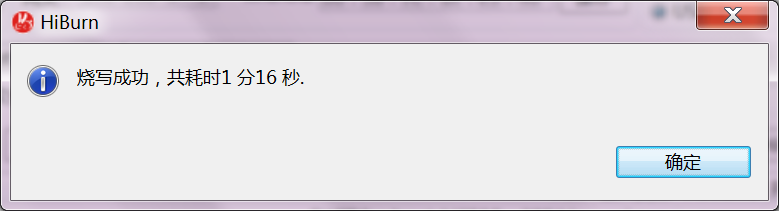

然后等待烧写成功：

如果你的烧写不成功，请检查之前的 usb 驱动是否已安装。

08

登录开发板

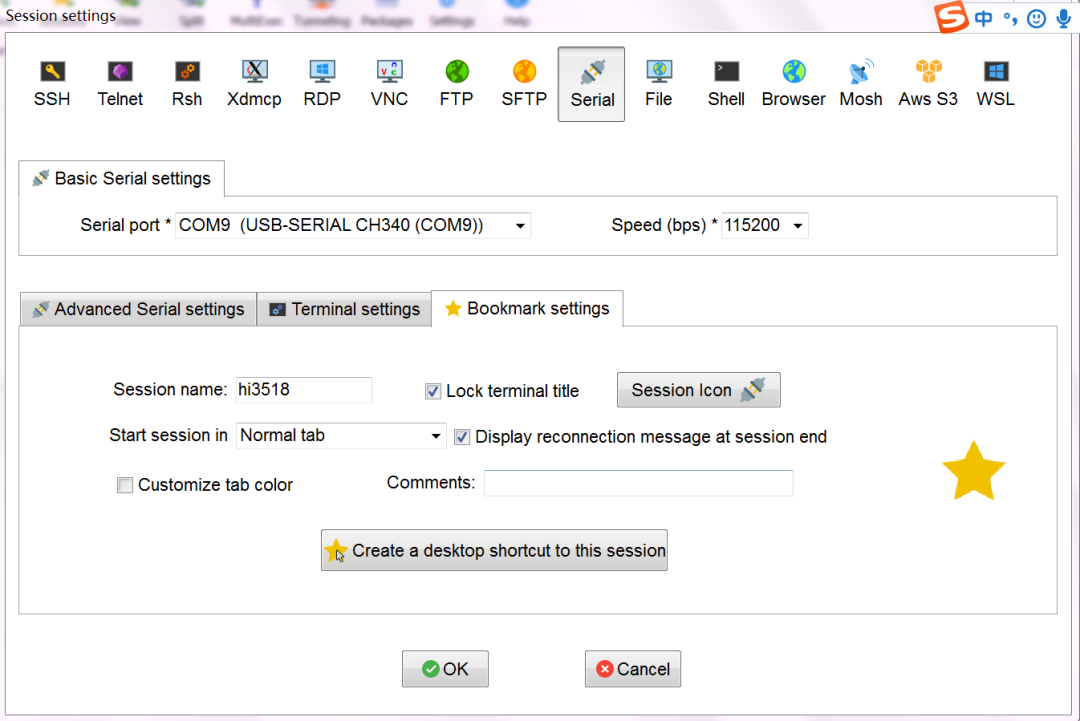

鸿蒙系统烧录好以后，就可以进去看一下鸿蒙系统的模样了。双击 MobaXterm_Personal_20.2.exe. 也可以用你自己喜欢的终端工具。然后点击 Session，在弹出的窗口中填好相关字段。

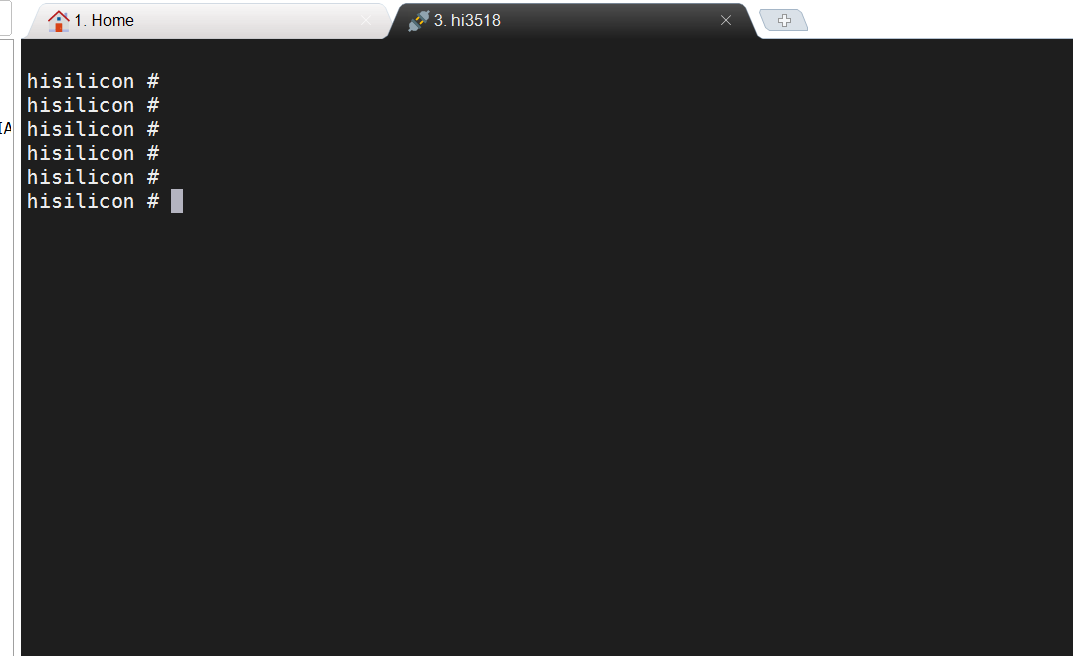

点击 OK 以后，会进入下面这个界面：

这里是 uboot 程序的界面，还没有进入鸿蒙 OS，原因是 uboot 此时不知道鸿蒙 OS 的启动地址。然后我们设置启动地址。


09

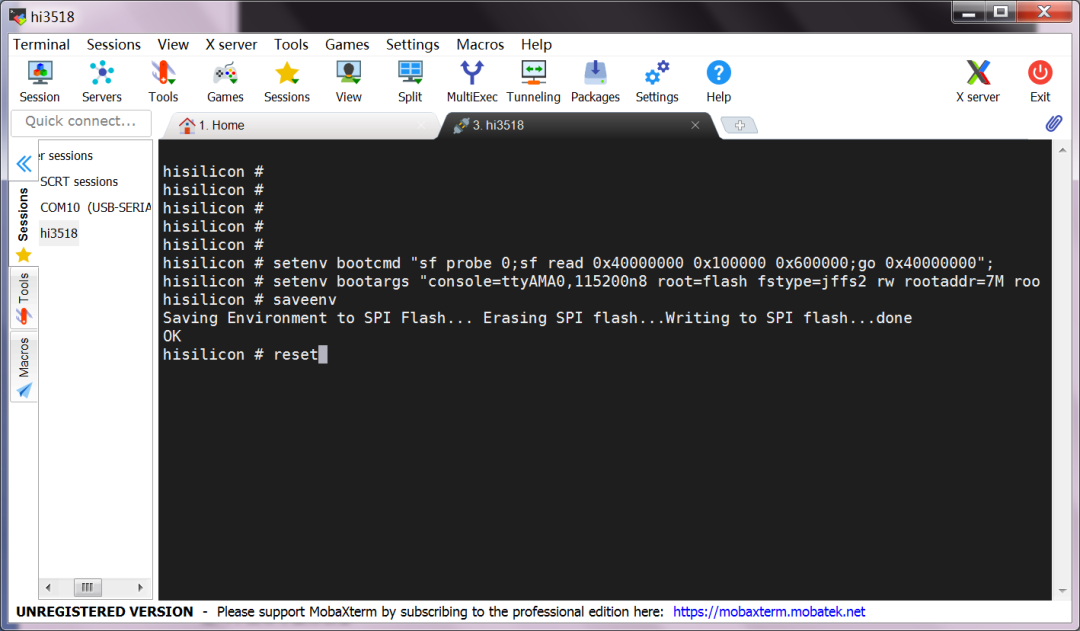

设置 OS 启动地址


setenv bootcmd "sf probe 0;sf read 0x40000000 0x100000 0x600000;go 0x40000000";
setenv bootargs "console=ttyAMA0,115200n8 root=flash fstype=jffs2 rw rootaddr=7M rootsize=8M";


保存配置：

saveenv


然后重启：

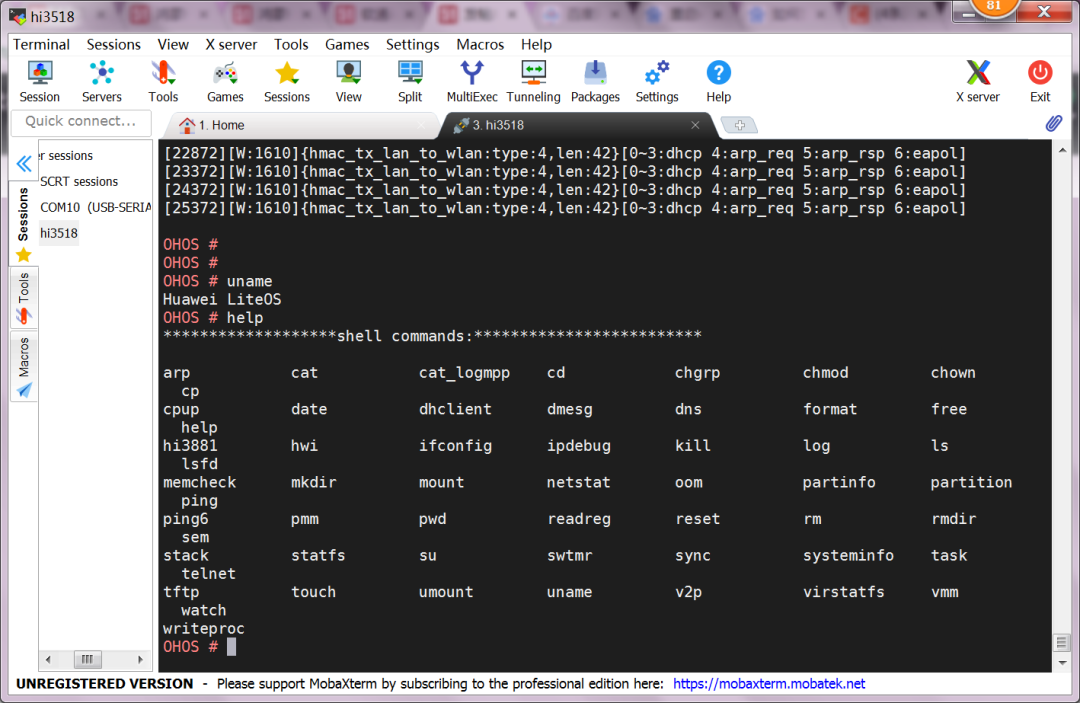

然后，很快就可以看到鸿蒙 OS 起来了。

如果你没有看到 OHOS# 字样，请按下几次 enter 键。接下来，我们手动运行一个鸿蒙的程序。


10

运行可执行程序

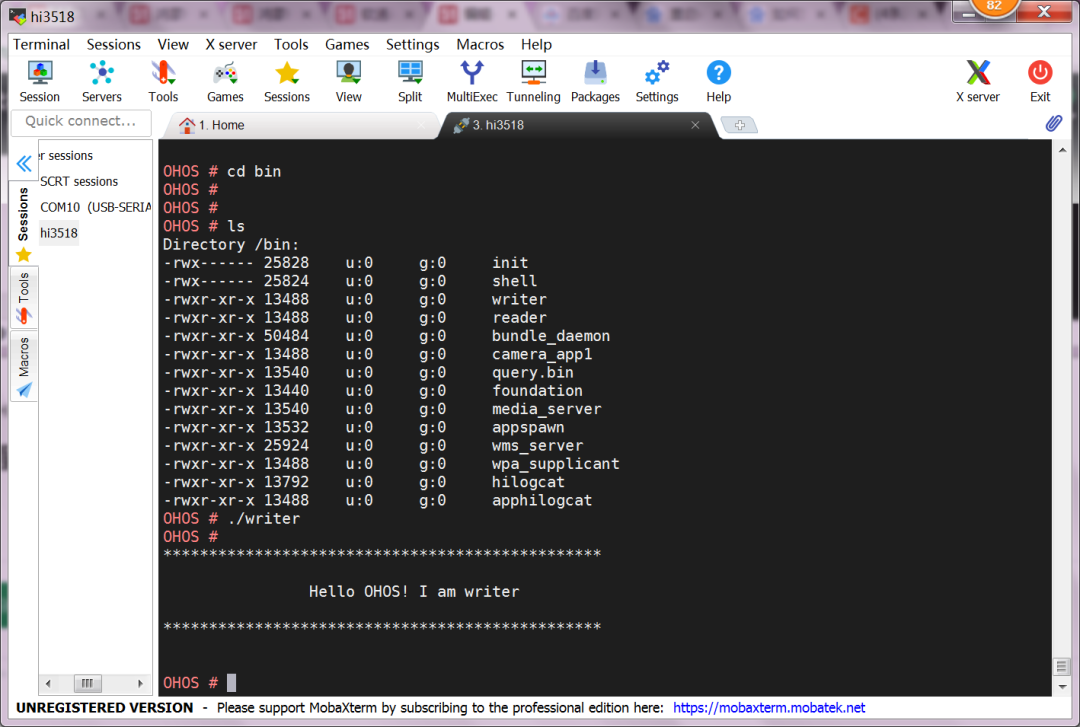

进入 bin 目录，运行 writer 程序（这个程序是我新增的，如果你的开发板上没有，你可以运行 ./camera_app 程序）。

11

创建编译服务器


为了省去搭建编译环境的繁琐，本次将一个已经搭建好的编译服务器制作成镜像。我们只需要使用这个镜像即可获得编译环境。

镜像文件比较大（超过 8G），请直接找老师获取，也可以去前言提到的地方下载（建议晚上睡觉时下载）。

本次使用的 Ubuntu 是不带桌面环境的。内部已经安装好 HarmonyOS 的编译环境，并且安装了 samba 文件共享工具，方便 windows 访问。

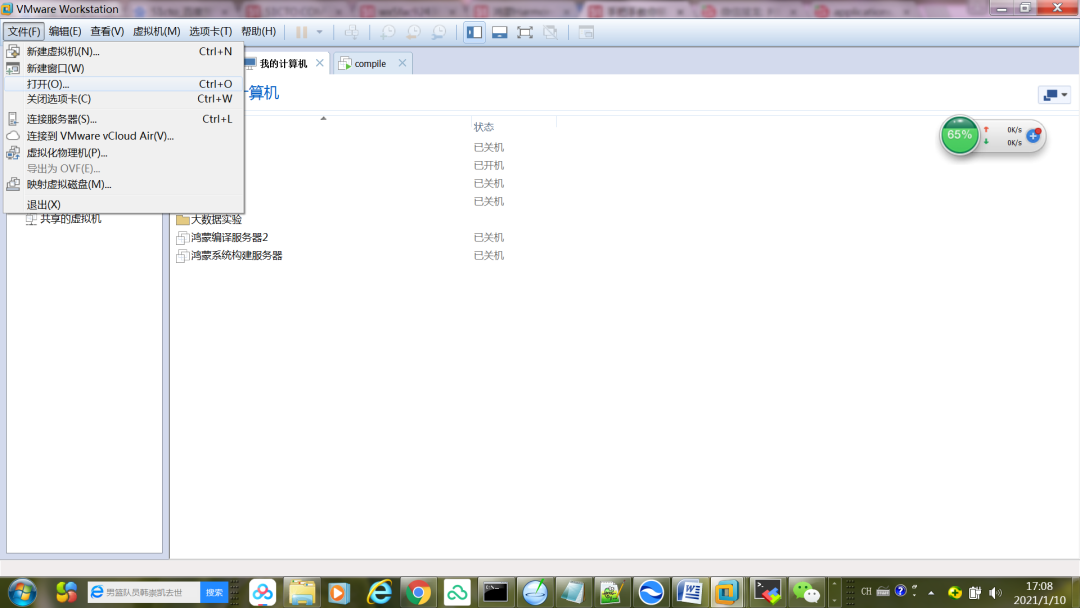

请先安装 VMWARE WorkStation 软件，然后打开它， 选择文件→打开。

然后开始了服务器创建过程，这个过程比较漫长，请保持耐心。


12

访问服务器

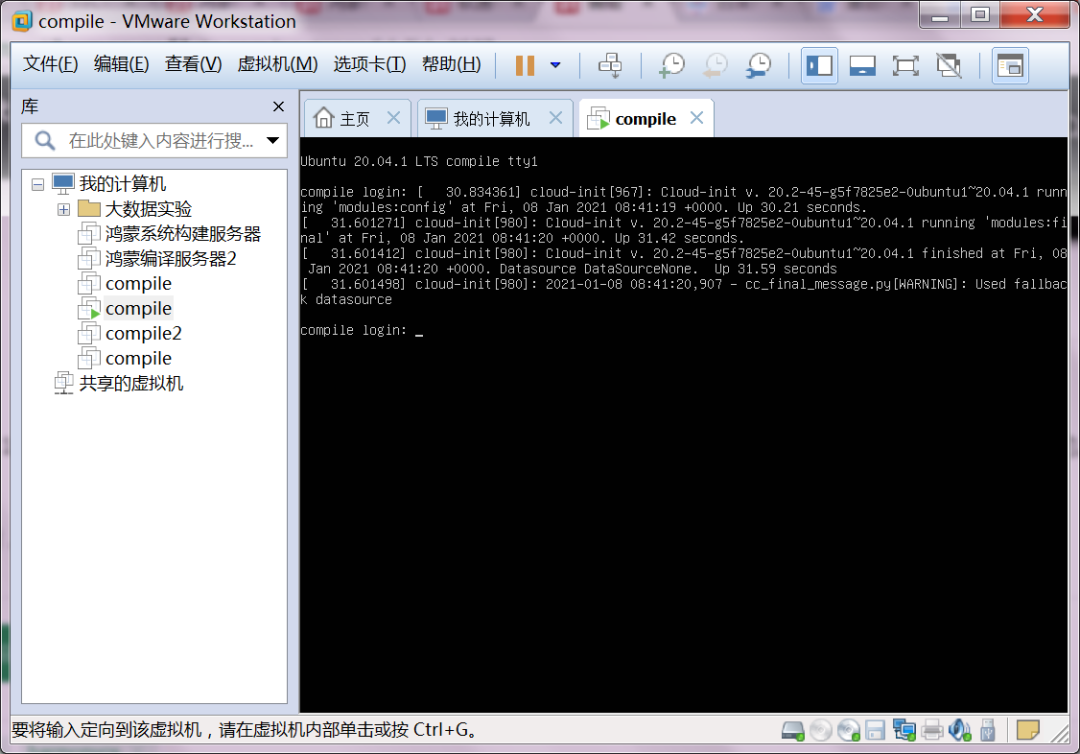

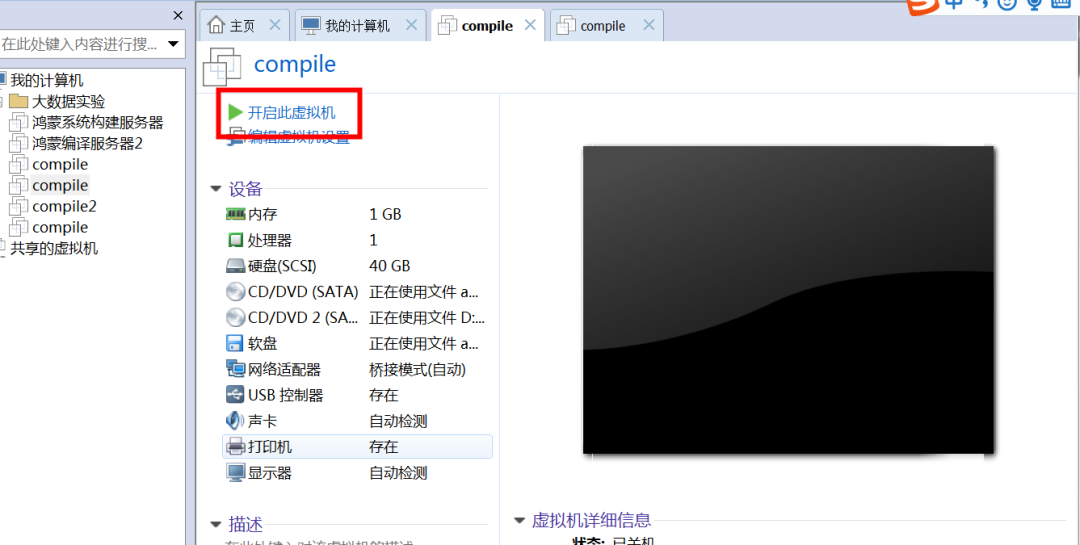

服务器创建完成后。然后我们对它进行上电启动：

等待服务器开机。1 分钟内一般就能正常起来。这个过程中，注意保持网线插入，因为虚拟机和 PC 之间是通过有线网卡桥接的。启机过程有软件会探测网络是否在，否则会很慢。


当屏幕输出变慢后，我们就可以访问它了，当然也可以在黑窗口里面直接键入各种命令，不过不方便。

把鼠标放入黑窗口，点击以后，鼠标焦点就进入黑窗口了，让焦点退出来的方法是按 CTRL+g。


如果想在黑窗口操作 linux 相关命令，则键入用户名 compile，密码 compile。一般我们不在黑窗口操作。

我们需要如下2种方法来访问虚拟机：

  • 通过 ssh 访问，即可以远程登录虚拟机的 shell，并执行命令。

  • 通过文件共享访问，可以在 windows 上查看和修改虚拟机中的文件。


注意：

  • 当前创建的虚拟机采用的是桥接模式，它的 IP 地址为 192.168.2.20。你需要确保虚拟机中的 IP 地址和自己 PC 的 IP 地址在同一个网段。

    最简单的方法是在自己的网卡上添加一个 192.168.2.X 网段的 IP 地址。Windows 添加 IP 地址的方法请自行查阅。

  • 如果多台编译服务器在同一个局域网络，那么 IP 地址会冲突，因为都是 192.168.2.20。所以，需要对地址进行修改。


13

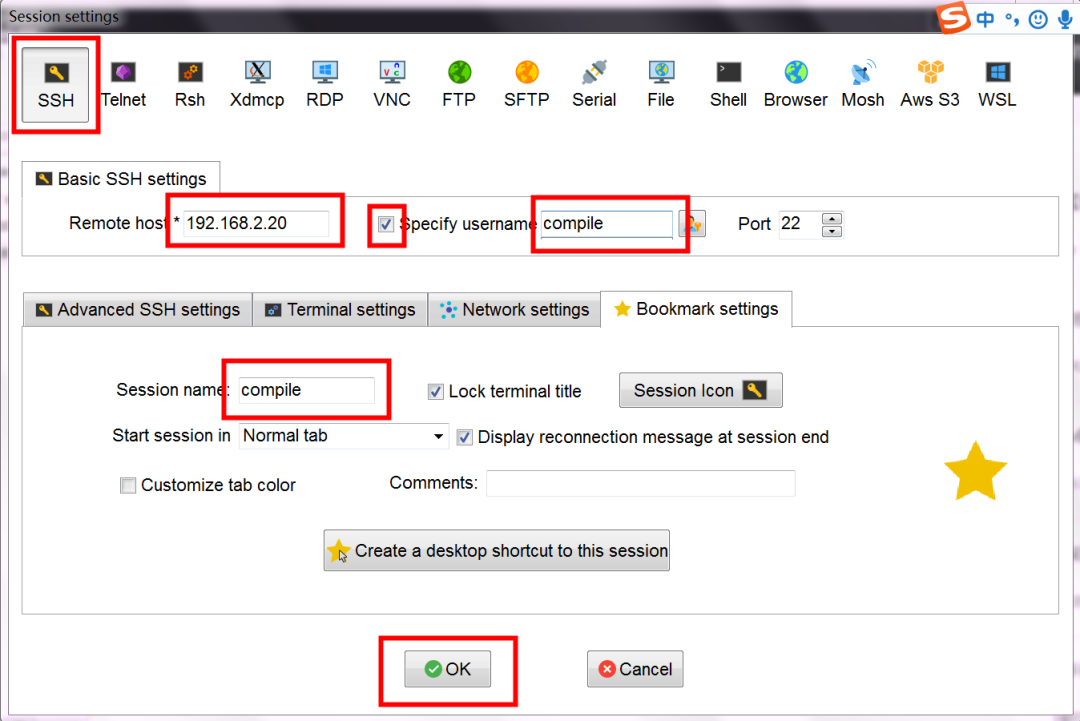

SSH 访问

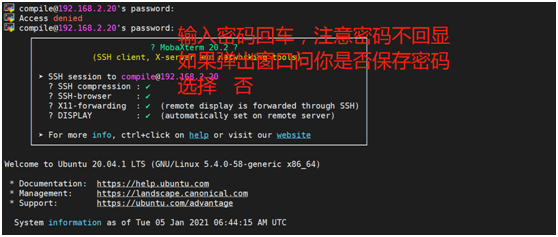

点击 OK 以后，就登录到了编译服务器的 shell。

14

文件共享访问


为了从 Windows 访问编译服务器上的源代码和编译出的目标文件，在编译服务器上已经安装好了 samba 文件共享服务，只需要在 windows 这边映射网络驱动器即可，按如下方法操作。

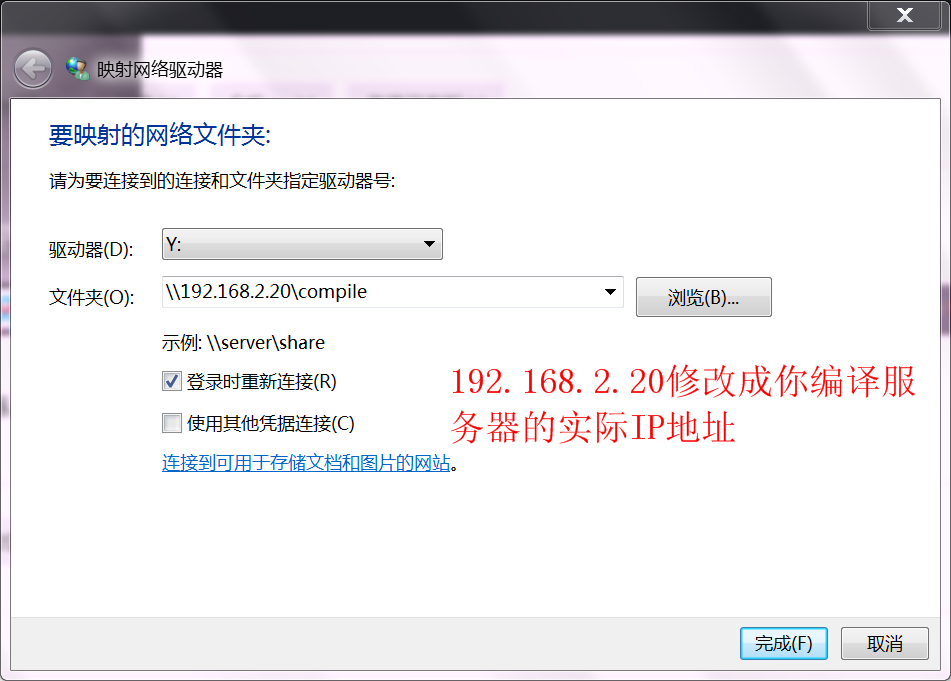

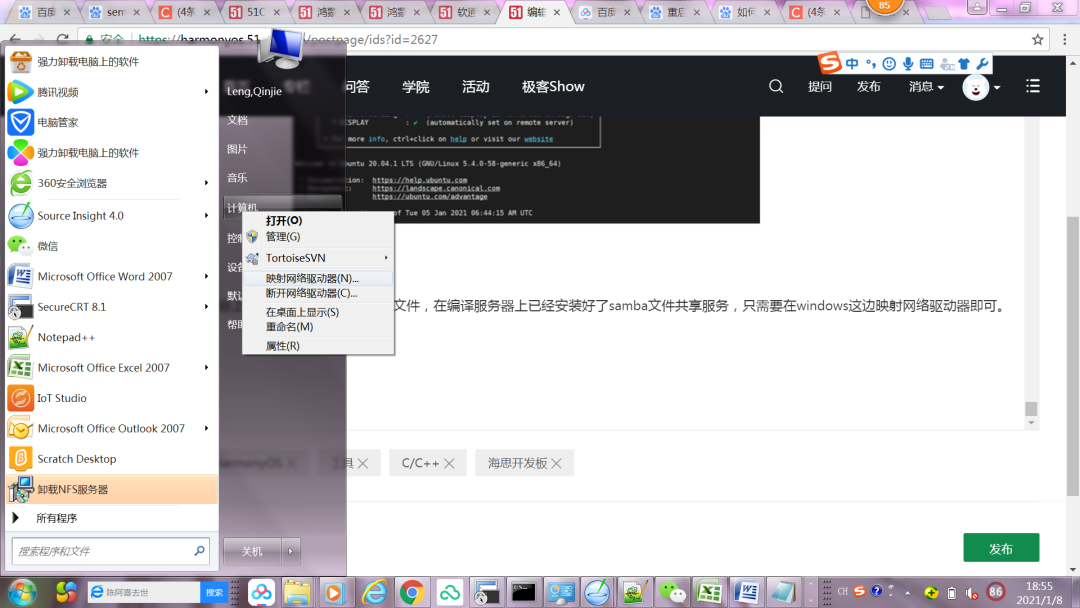

右键点击计算机，选择映射网络驱动器。

然后就可以在 windows 看到编译服务器上的内容了。

现在开始，你就可以像操作 windows 的文件一样来操作编译服务器里面的文件）比如通过 Visual Studio 来修改服务器上的 C/C++ 代码文件）。


15

编译产品


整个工程是存放在 ~/harmonyos/openharmony 目录，得先进入这个目录，然后执行 python 脚本来编译产品。

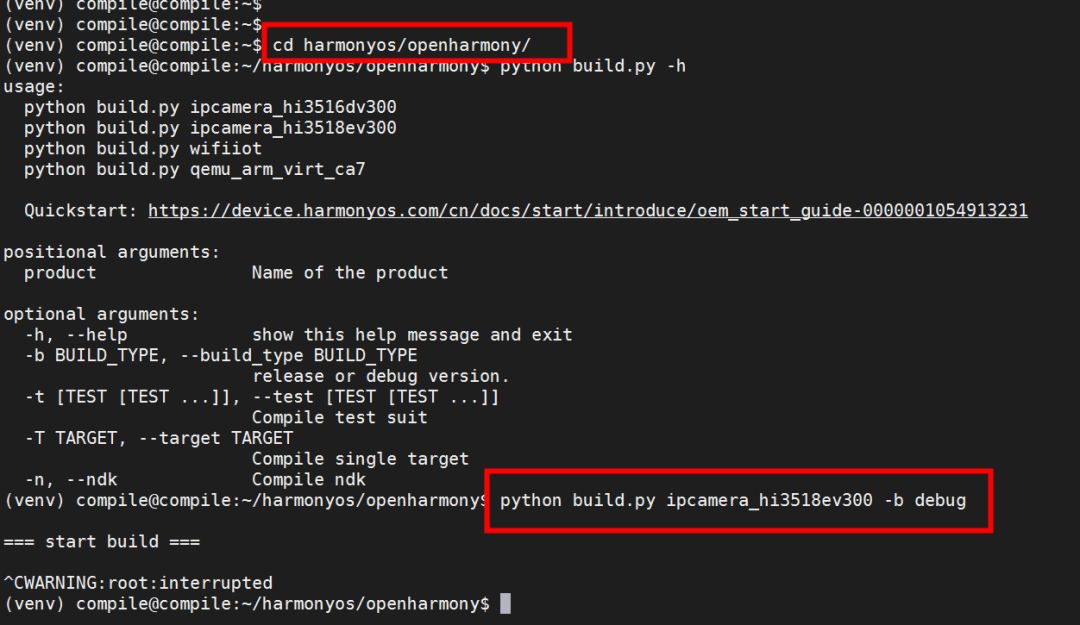

如下红色框即编译整个产品：

特别提醒：

python build.py ipcamera_hi3518ev300 -b debug


编译 debug 版本才会含有调试的 shell，如果省略 -b debug，无法通过 shell 命令行执行命令。

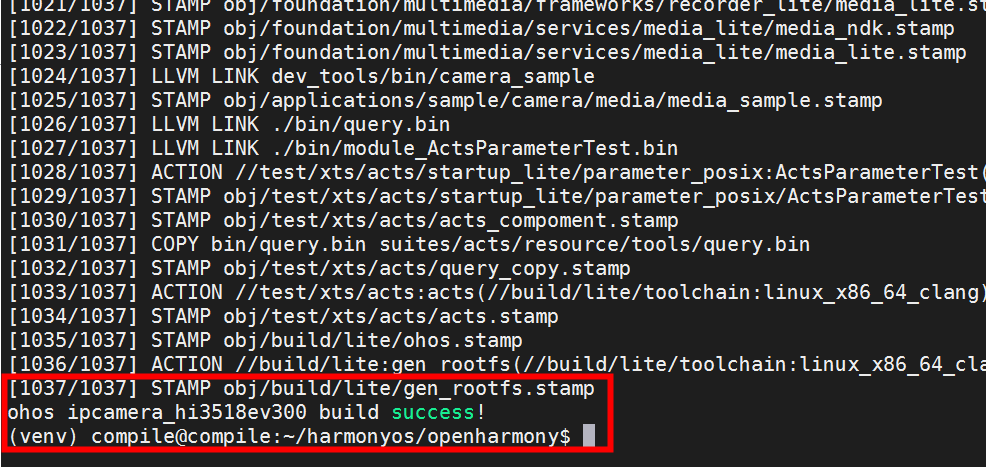

大约需要 10 多分钟完成产品编译，编译成功后，结果如下：

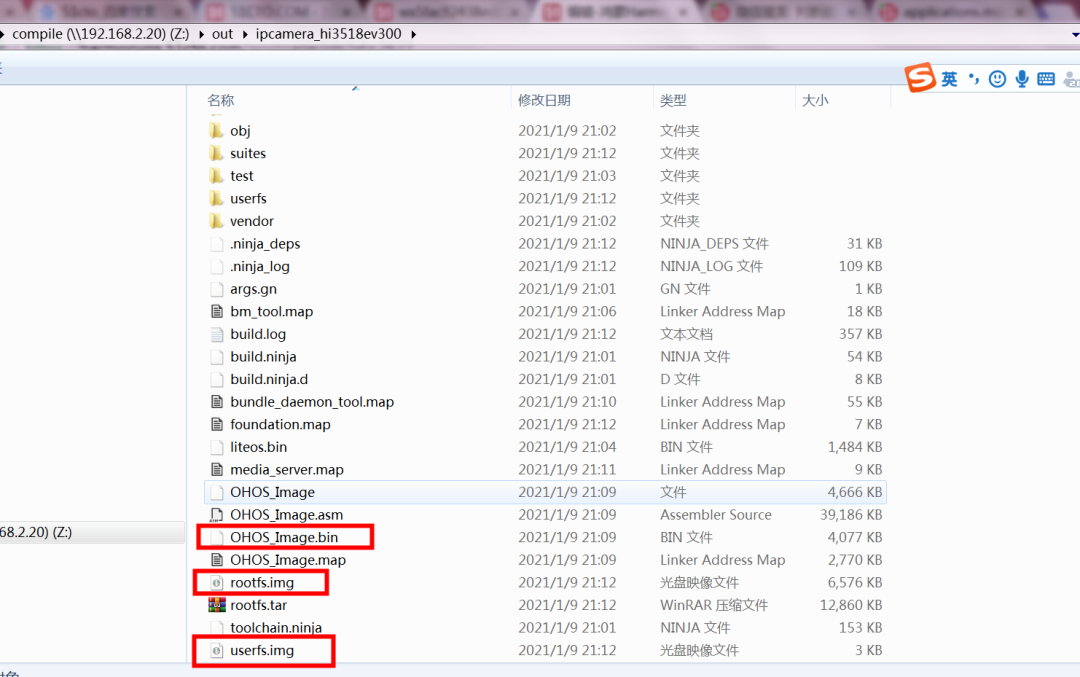

然后在 windows 文件夹下可以看到编译出来的结果：

每次系统烧录时，将上述 3 个文件以及 uboot 文件：

(Z:\vendor\hisi\hi35xx\hi3518ev300\uboot\out\boot\u-boot-hi3518ev300.bin)


拷贝到 windows 某个目录下（比如我的例子中的 D:\BIN），然后用 HiTool.exe 来烧录。


16

更新源码


鸿蒙系统目前更新比较频繁，如果需要获取最新版本，请执行下面的命令更新源码。

这里有一个问题：编译服务器预设的 192.168.2.20 无法上网。这个时候你可以再添加 1 个 IP 地址（添加可以上网的 IP 地址）。

然后再执行下面 2 条命令：
cd ~/harmonyos/openharmony
repo sync -c


待贴图...


17

编译组件


编译完整产品比较耗时，大多数时候我们修改的代码较少，只需要编译指定的组件就行了。

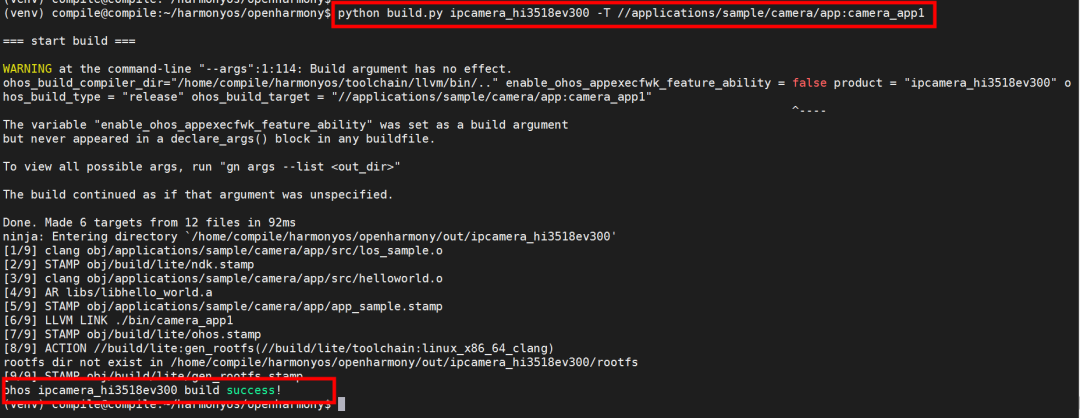

由 -T 指定编译一个已经存在的组件，只编译一个小组件，速度飞快。

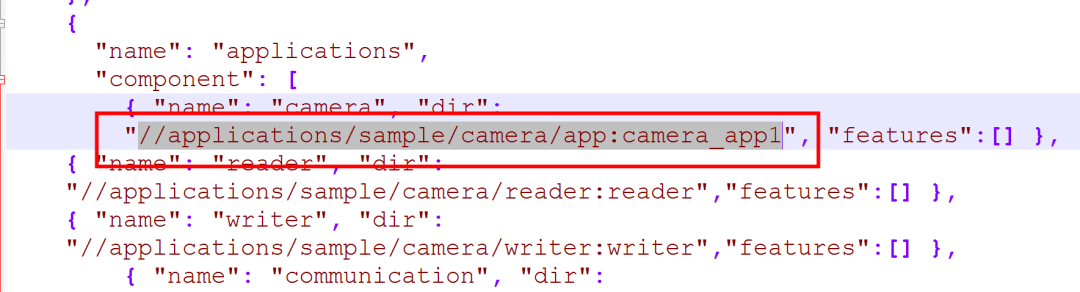

注意，编译组件的时候 -T 后面的路径需要使用全路径。如何确定 -T 后面的参数？请看下图。

文本编辑器(如 notepad++)打开 build/lite/product/ ipcamera_hi3518ev300.json 文件：

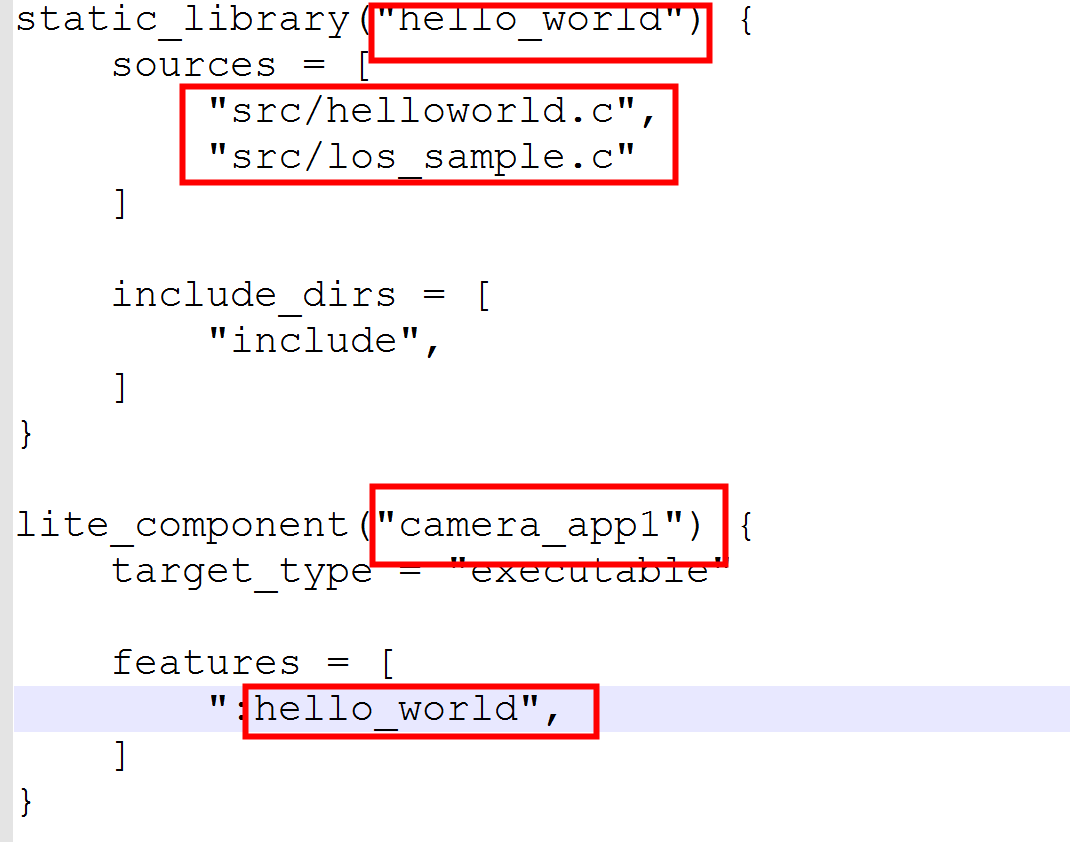

这个组件涉及的代码文件是哪些呢，继续看对应目录的 BUILD.gn 文件，对于此例子为 applications/sample/camera/app：

生成的程序在下面这个目录：

18

打通网络

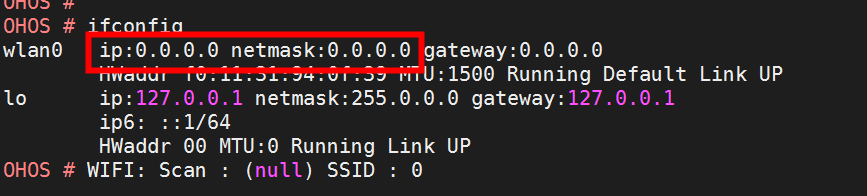

设备本身没有以太口，只有 wifi 接口。但默认情况下 wifi 是无法工作的。输入 ifconfig 你会看到 wlan0 接口 IP 地址为 0。

需要做如下工作才能让 wifi 正常运行起来：

  • 配置 SSID 和密码

  • 修改 wpa_sample.c 源码

  • 配置自启动

  • 编译系统


19

配置 SSID 和密码


修改：

applications\sample\camera\communication\wpa_supplicant\config\ wpa_supplicant.conf


修改后的内容如下。这个文件的目的是配置 wifi 用户名和密码：

country=GB
ctrl_interface=udp
network={
        ssid="teacher"
        psk="12345678qwe"
    }


注意：

  • = 号 2 端不要留空格。

  • ssid 和 psk 按你自己的实际进行配置，比如你手机热点的网络名和密码。


20

修改源码


修改 applications\sample\camera\communication\wpa_supplicant\src\wpa_sample.c 源代码。

只修改 main 函数部分。这个程序的目的是读取 wifi 用户名和密码配置文件，并进行 wifi 连接。

int main(int argc, char *argv[])
{
    g_wpaArgc = argc;
    for (int i = 0; i < g_wpaArgc; i++) {
        g_wpaArg[i] = argv[i];
    }

    g_wpaArgc=5;
    g_wpaArg[1] = "-i";
    g_wpaArg[2]="wlan0";
    g_wpaArg[3]="-c";
    g_wpaArg[4]="/etc/wpa_supplicant.conf";

    int ret = pthread_create(&g_wpaThread, NULL, ThreadMain, NULL);
    if (ret != 0) {
        printf("[WpaSample]create thread failed error:%s.\n", strerror(ret));
        return 1;
    }
    pthread_join(g_wpaThread, NULL);
    return 0;
}


21

配置自启动


刚才修改的 main 会生成一个可执行程序，这个程序我们需要把它配置在启动脚本中，这样每次板子重启都会运行这个程序。

修改文件 vendor\huawei\camera\init_configs\ init_liteos_a_3518ev300.cfg  ，红色部分为新增：

{
    "jobs" : [{
            "name" : "pre-init",
            "cmds" : [
                "mkdir /storage/data/log",
                "chmod 0755 /storage/data/log",
                "chown 4 4 /storage/data/log",
                "mkdir /storage/data/softbus",
                "chmod 0700 /storage/data/softbus",
                "chown 7 7 /storage/data/softbus",
                "mkdir /sdcard",
                "chmod 0777 /sdcard",
                "mount vfat /dev/mmcblk0 /sdcard rw,umask=000",
                "mount vfat /dev/mmcblk1 /sdcard rw,umask=000"
            ]
        }, {
            "name" : "init",
            "cmds" : [
                "start shell",
                "start apphilogcat",
                "start foundation",
                "start bundle_daemon",
                "start media_server",
                "start appspawn",
  "start wpa_supplicant"
            ]
        }, {
            "name" : "post-init",
            "cmds" : [
                "chown 0 99 /dev/dev_mgr",
                "chown 0 99 /dev/hdfwifi",
                "chown 0 99 /dev/gpio",
                "chown 0 99 /dev/i2c-0",
                "chown 0 99 /dev/i2c-1",
                "chown 0 99 /dev/i2c-2",
                "chown 0 99 /dev/uartdev-0",
                "chown 0 99 /dev/uartdev-1",
                "chown 0 99 /dev/uartdev-2",
                "chown 0 99 /dev/spidev0.0",
                "chown 0 99 /dev/spidev1.0",
                "chown 0 99 /dev/spidev1.1"
            ]
        }
    ],
    "services" : [{
            "name" : "foundation",
            "path" : "/bin/foundation",
            "uid" : 7,
            "gid" : 7,
            "once" : 0,
            "importance" : 1,
            "caps" : [10, 11, 12, 13]
        }, {
            "name" : "shell",
            "path" : "/bin/shell",
            "uid" : 2,
            "gid" : 2,
            "once" : 0,
            "importance" : 0,
            "caps" : [4294967295]
        }, {
            "name" : "appspawn",
            "path" : "/bin/appspawn",
            "uid" : 1,
            "gid" : 1,
            "once" : 0,
            "importance" : 0,
            "caps" : [2, 6, 7, 8, 23]
        }, {
            "name" : "apphilogcat",
            "path" : "/bin/apphilogcat",
            "uid" : 4,
            "gid" : 4,
            "once" : 1,
            "importance" : 0,
            "caps" : []
        }, {
            "name" : "media_server",
            "path" : "/bin/media_server",
            "uid" : 5,
            "gid" : 5,
            "once" : 1,
            "importance" : 0,
            "caps" : []
        }, {
            "name" : "wms_server",
            "path" : "/bin/wms_server",
            "uid" : 6,
            "gid" : 6,
            "once" : 1,
            "importance" : 0,
            "caps" : []
        }, {
            "name" : "bundle_daemon",
            "path" : "/bin/bundle_daemon",
            "uid" : 8,
            "gid" : 8,
            "once" : 0,
            "importance" : 0,
            "caps" : [0, 1]
        },{
     "name": "wpa_supplicant",
     "path": "/bin/wpa_supplicant",
     "uid" : 0,
     "gid" :  0,
     "once" : 1,
     "importance" : 0,
     "caps": []
 }
    ]
}


22

编译系统


此时我们配置好了 wifi 用户名和密码，也修改了 wifi 启动程序并设置好了启动脚本。接下来我们把这些修改编译到系统中，然后再烧录到板子上。

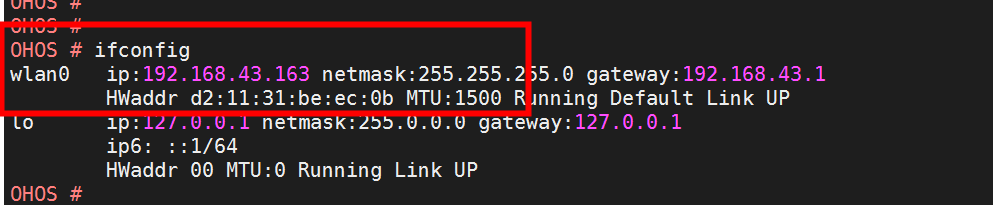

当完整编译系统，烧录好以后，新版本的系统起来以后，我们可以看到 wlan0 的接口的 IP 地址正常获取到了。

23

部署 NFS


当网络打通以后，我们就可以部署 NFS（网络文件系统）了。部署 NFS 最大的好处是，可以将 windows 的某个文件夹当成开发板上的文件夹来使用，这样，不需要把编译的程序手动拷贝到开发板去，就可以执行编译出来的程序。

主要分为如下 3 个过程：

  • 安装 NFS Server

  • 配置和启动 Server

  • 挂载 NFS


24

安装 NFS


在 PC 上安装 NFS 服务器。双击 nfs1169.exe 进行安装，同常规软件安装方法。


25

配置 NFS


安装好以后，就是配置了，这一步稍微麻烦。首先需要以管理员身份运行 NFS 服务器。

开始→所有程序→haneWIN 软件→NFS→NFS 服务器（右键点击）--选择（以管理员身份运行）。

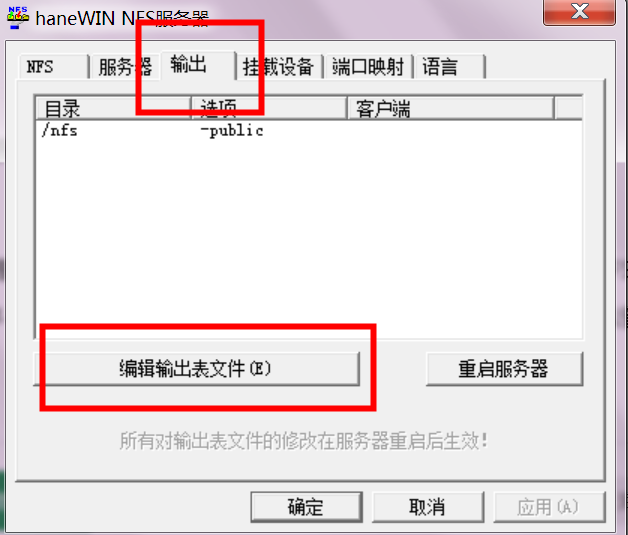

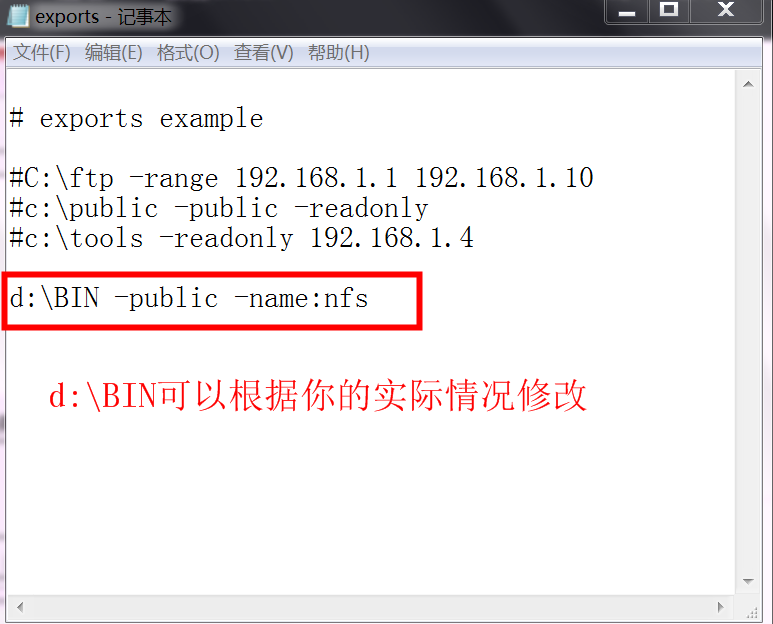

编辑输出表文件，如下：

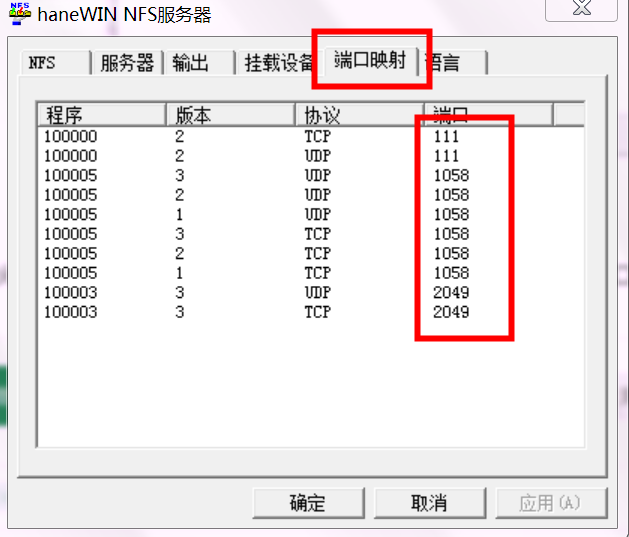

然后保存，然后我们配置防火墙，使得 NFS 相关的网络通信畅通。先看需要放行哪些端口。

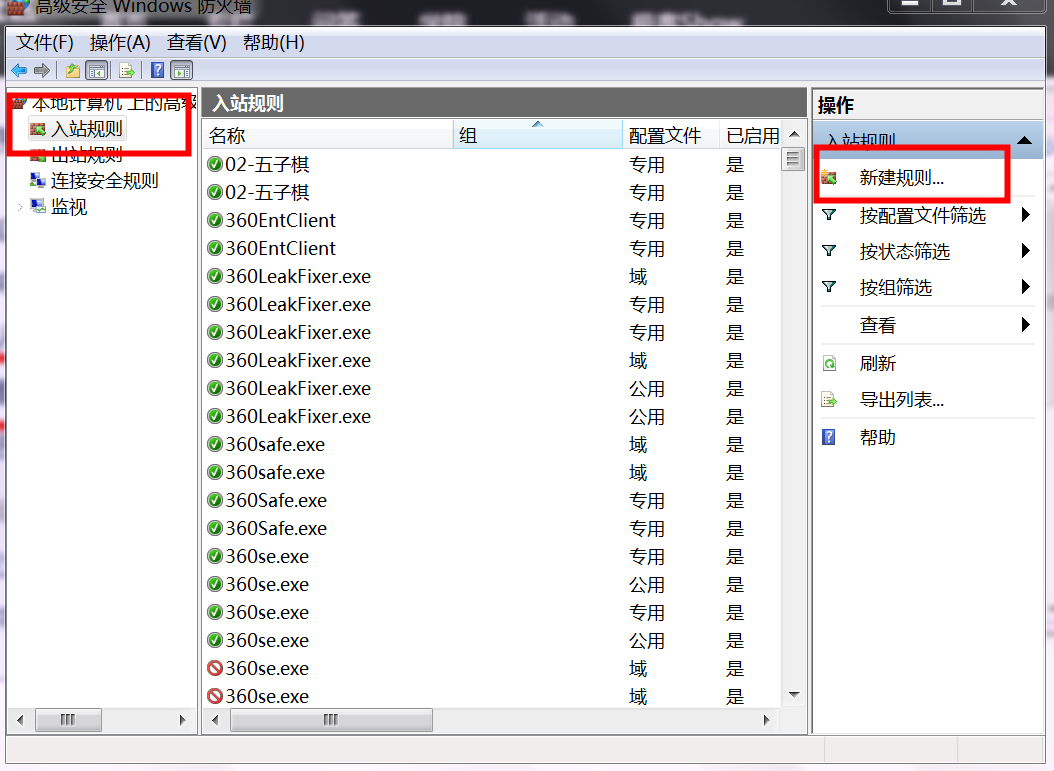

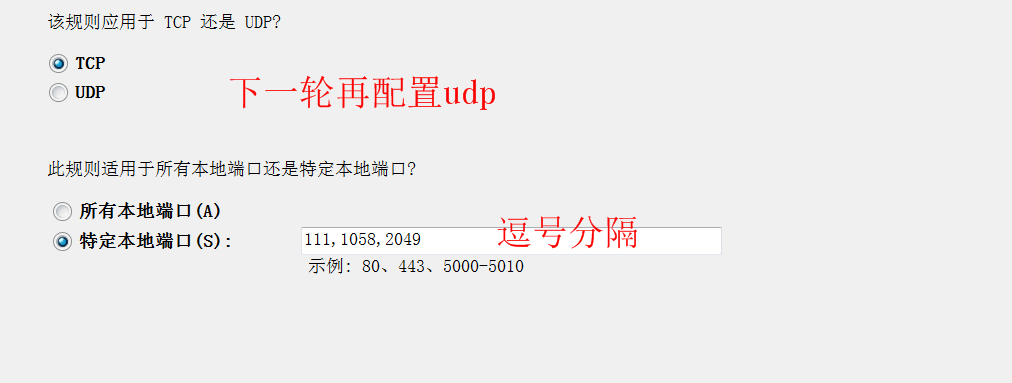

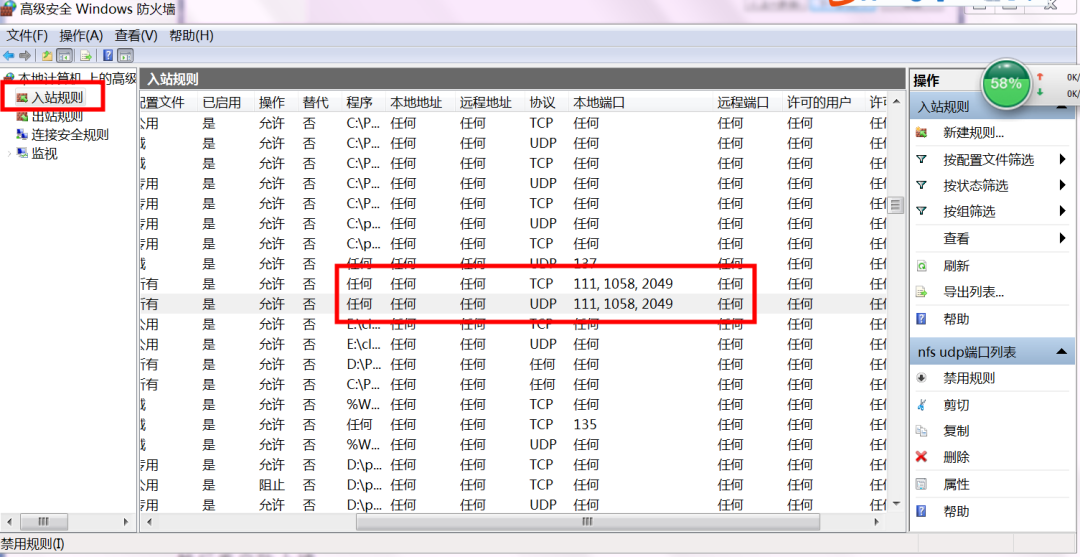

需要放行的端口有: 111, 1058, 2049。TCP 和 UDP 都需要。然后我们配置放行这些端口（即允许这些端口的流量通过）。

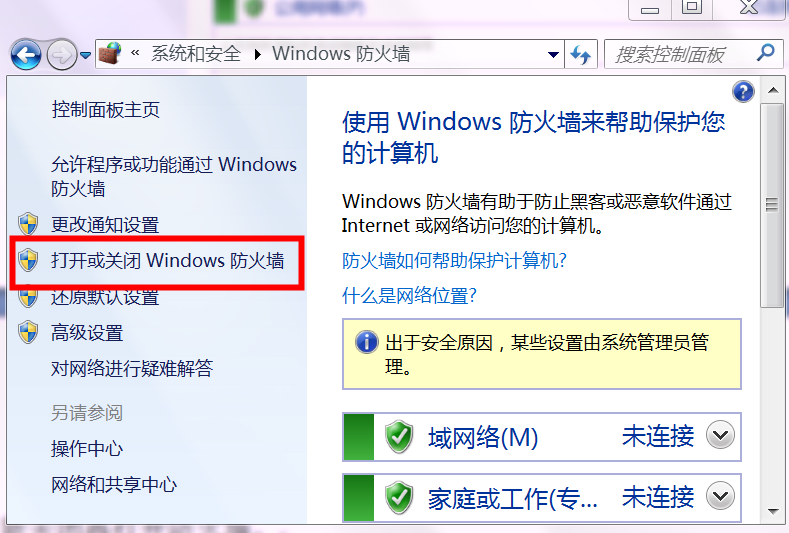

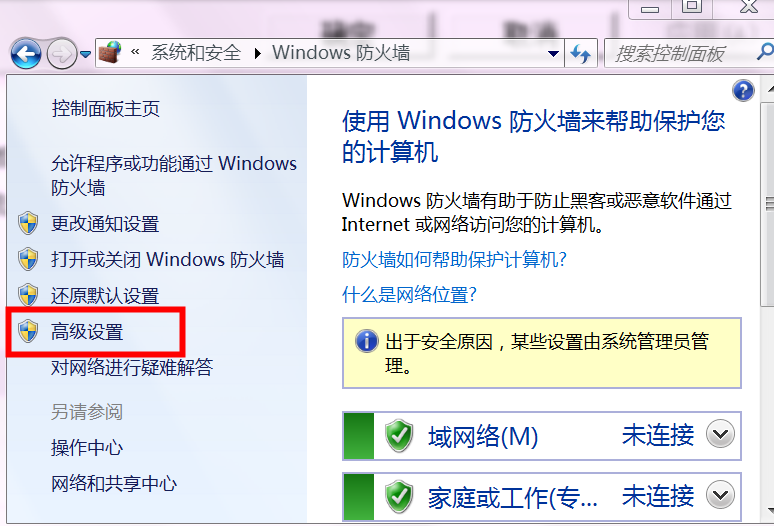

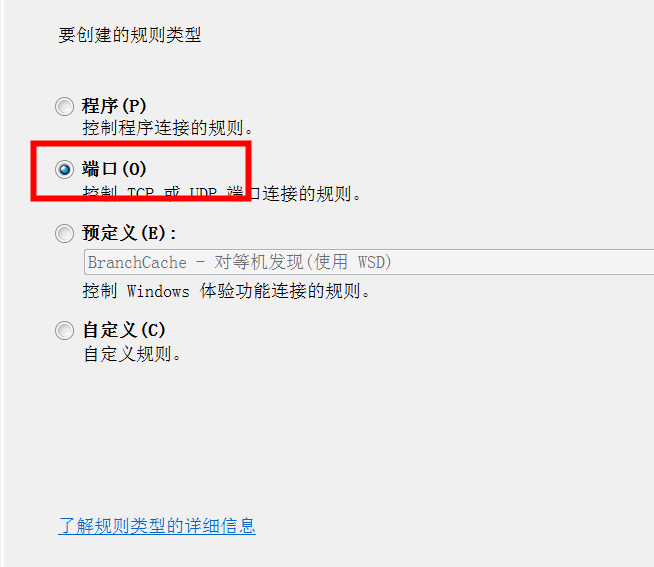

控制面板\系统和安全\Windows 防火墙：

确保规则已配置好。然后重启防火墙(关闭防火墙，再打开防火墙)。

26

重启 NFS


开始---所有程序---haneWIN 软件---NFS---重启所有服务（以管理员身份运行）


27

挂载 NFS

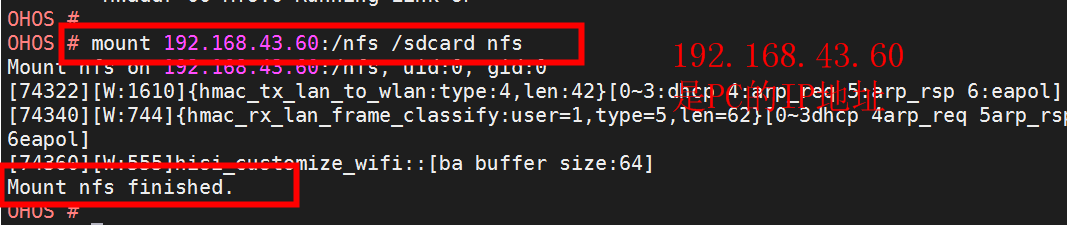

在开发板 shell 界面，挂载 NFS。

先确保开发板和 PC 之间能互通（可以从 PC ping 开发板）。我的开发板和 PC 都通过 wifi 连接手机热点，所以在一个网段，能互相 ping 通。然后开发板上面执行下面的命令。

除了 IP 地址调整成你 PC 的地址，其它信息照抄。挂载成功会显示 finished 如红框所示。

然后我们就可以执行 windows 上的程序了。

在我的机器上，上述文件存放在 d:\BIN 目录。因为这个目录我配置成了 NFS Server 的根目录，所以，能从开发板上看到并运行它们。

上述这些内容，是通过从编译服务器拷贝出来的。如何拷贝，请参阅访问虚拟机章节。


28

添加组件


如果我们要新增程序怎么处理。请仿照范例中的 camer_app 处理。具体如下，比如我新增了一个 reader 程序，一个 writer 程序。以下描述 reader 的添加逻辑。

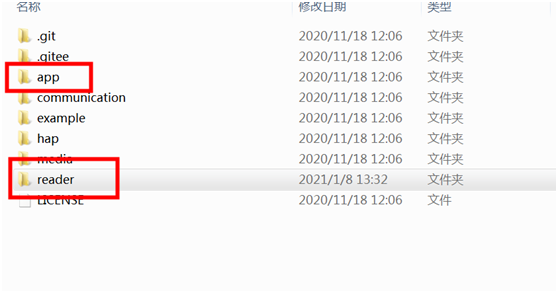

在 applications\sample\camera 目录下，将 app 目录复制一份，改名为 reader：

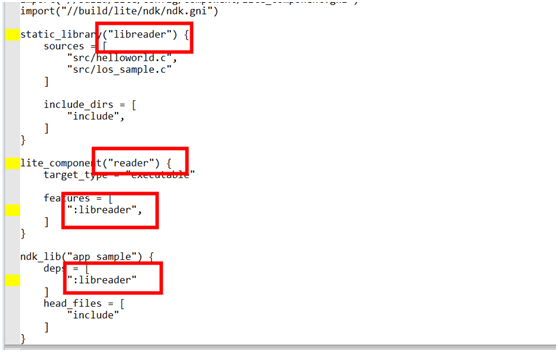

然后修改 reader 里面的文件。先修改 BUILD.gn：

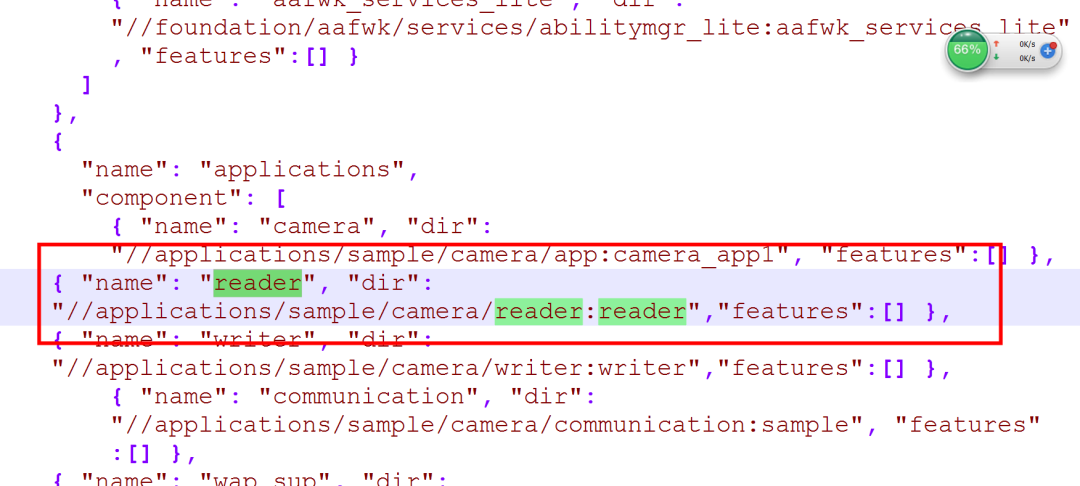

然后源码根据自己的实际情况修改。最后修改编译脚本 build\lite\product\ ipcamera_hi3518ev300.json。添加红框中的一行，然后按组件编译方式编译就可以了。

编译好的程序在 out\ipcamera_hi3518ev300\bin 目录下。
