在鸿蒙开发板上实现一个简易数字温度计！

鸿蒙技术社区 2020-12-17
815

这是一份迟来的文章，代码写好几天了，由于太忙，一直没来得及上传。

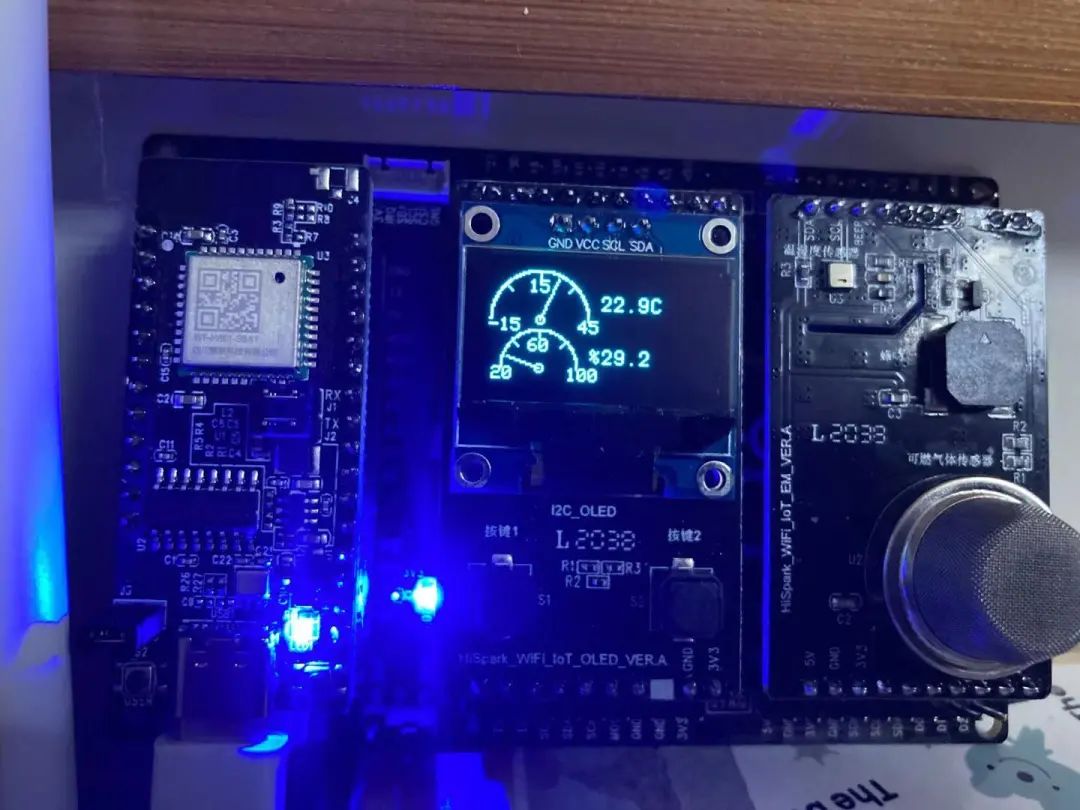

在开发板套件中，有一个 OLED 屏幕扩展板，温湿度传感器扩展板，本次我们就用这两个扩展板来实现一个简易数字温度计。


初步的打算是做一个仪表盘，用指针指示温度和湿度，但是由于 OLED 只有 128*64，因此仪表盘不会很清晰，我们在旁边再用数字直接显示一下。


虽然简陋一点，但是只要原理学会了，其他复杂的仪表盘我们同样可以做出来。

OLED 屏幕为 128*64 的点阵，通信接口为 I2C0，从机地址为 0x3C。


温湿度传感器 AHT20，通信接口也是 I2C0，从机地址为 0x38。


熟悉 I2C 的朋友都知道，I2C 是多从机模式，只要从机地址不同，我们可以挂在同一个总线下，进行复用。


既然如此，那我们就可以同时使用这两个扩展板。


01

OLED 驱动


OLED 驱动开发方法，参考许思维老师的代码：（此处不再赘述）
https://gitee.com/hihopeorg/harmonyos-ssd1306


02

温湿度传感器 AHT20 驱动


参考许思维老师的代码：
https://gitee.com/hihopeorg/harmonyos-aht20


03

画表盘


由于表盘是半个圆，而且一般是从 9 点钟方向开始，顺指针旋转，与实际的温度值相对应，9 点钟对应最小值，3 点钟对应最大值。


因此我们画表盘的时候最好从 9 点钟对应的角度为 0, 12 点钟对应的角度 90 度，3 点钟对应的角度为 180 度。


画表盘就是设置好圆心（x,y）和半径 r，然后计算圆周上的两个点，将相邻的两个点调用画直线函数连接起来。
/*DrawArc.画一个半圆
 * start_angle in degree
 * sweep in degree
 * x，y是圆心的位置
 * radius是半径
 * start_angle 起始角度，9点钟作为0角度
 * sweep 扫描角度
 * 从9点钟开始作为0角度，顺时针旋转
 */
void ssd1306_DrawArc_from9(uint8_t x, uint8_t y, uint8_t radius, uint16_t start_angle, uint16_t sweep, SSD1306_COLOR color) {
    float approx_degree;
    uint32_t approx_segments;
    uint8_t xp1,xp2;
    uint8_t yp1,yp2;
    uint32_t count = 0;
    uint32_t loc_sweep = 0;
    float rad;

    loc_sweep = ssd1306_NormalizeTo0_360(sweep);

    count = (ssd1306_NormalizeTo0_360(start_angle));
    approx_segments = loc_sweep;
    approx_degree = 1;
    while(count < approx_segments)
    {
        rad = ssd1306_DegToRad(count*approx_degree);
        xp1 = x - (int8_t)(cos(rad)*radius);
        yp1 = y - (int8_t)(sin(rad)*radius);
        count++;
        if(count != approx_segments)
        {
            rad = ssd1306_DegToRad(count*approx_degree);
        }
        else
        {
            rad = ssd1306_DegToRad(loc_sweep);
        }
        xp2 = x - (int8_t)(cos(rad)*radius);
        yp2 = y - (int8_t)(sin(rad)*radius);
        ssd1306_DrawLine(xp1,yp1,xp2,yp2,color);
    }

    return;
}


04

画指针


画指针比较简单，就是在圆周上找一个点，将这个点和圆心连接，就变成了一个指针，改变半径的大小，就可以实现指针的长短。


难点是如何将指针的角度和实际的温度值对应起来。假设温度的范围为 -15 摄氏度到 45 摄氏度，共 60 摄氏度，则每一个角度对应的温度值为 60/180；如果当前温度是 20 度，则对应的角度为 20*60/180 度。
/*
画一条圆心到圆周的直线，实现指针
*/
void ssd1306_draw_line_of_arc(uint8_t x, uint8_t y, uint8_t radius, uint16_t angle,SSD1306_COLOR color)
{
    float approx_degree;
    uint8_t xp1;
    uint8_t yp1;
    uint32_t count = 0;
    float rad;

    count = (ssd1306_NormalizeTo0_360(angle));
    approx_degree = 1;
    rad = ssd1306_DegToRad(count*approx_degree);
    xp1 = x - (int8_t)(cos(rad)*radius);
    yp1 = y - (int8_t)(sin(rad)*radius);

    ssd1306_DrawLine(x, y, xp1, yp1, color);
}


05

画刻度


画刻度的方法，可以参考上面画指针的方法，从同一个角度画出的直线，与两个同圆心不同半径的圆的交点，将这两个交点连接起来就是刻度：
/*
画一条刻度线
*/
void ssd1306_draw_line_of_kedu(uint8_t x, uint8_t y, uint8_t radius, uint16_t angle,SSD1306_COLOR color)
{
    float approx_degree;
    uint8_t xp1,xp2;
    uint8_t yp1,yp2;
    uint32_t count = 0;
    float rad;

    count = (ssd1306_NormalizeTo0_360(angle));
    approx_degree = 1;
    rad = ssd1306_DegToRad(count*approx_degree);
    xp1 = x - (int8_t)(cos(rad)*radius);
    yp1 = y - (int8_t)(sin(rad)*radius);

    xp2 = x - (int8_t)(cos(rad)*(radius-4));//刻度线的长度为4
    yp2 = y - (int8_t)(sin(rad)*(radius-4));

    ssd1306_DrawLine(xp1, yp1, xp2, yp2, color);
}


06

使用上面几个函数，画出温度表


//更新温度和湿度
void ssd1306_update_temper(float temp, float humi)
{
    int angle = 0;
    char buf[100] = {0};
    ssd1306_Fill(Black);
    uint8_t x,y,r;

    //温度表盘，半圆形
    x=30;
    y=28;
    r=28;
    ssd1306_DrawCircle(x,y,2,White);
    ssd1306_SetCursor(x-r, y);
    ssd1306_DrawString("-15", Font_6x8, White);
    ssd1306_SetCursor(x+r-6, y);
    ssd1306_DrawString("45", Font_6x8, White);
    ssd1306_SetCursor(x-6, y-r+6);
    ssd1306_DrawString("15", Font_6x8, White);
    ssd1306_DrawArc_from9(x, y, r, 0, 180, White);
    //ssd1306_DrawArc_from9(x, y, r-1, 0, 180, White);
    ssd1306_draw_line_of_kedu(x,y,r,45,White);
    ssd1306_draw_line_of_kedu(x,y,r,90,White);
    ssd1306_draw_line_of_kedu(x,y,r,135,White);
    angle = (int)((temp + 15 )*180/60);
    ssd1306_draw_line_of_arc(x, y, r-2,angle, White);
    ssd1306_SetCursor(x+r+6, y-r/2);
    sprintf(buf, "%.1fC", temp);
    ssd1306_DrawString(buf, Font_7x10, White);


    //湿度表盘，半圆形
    x=30;
    y=55;
    r=22;
    ssd1306_DrawCircle(x,y,2,White);
    ssd1306_SetCursor(x-r-4, y);
    ssd1306_DrawString("20", Font_6x8, White);
    ssd1306_SetCursor(x+r-6, y);
    ssd1306_DrawString("100", Font_6x8, White);
    ssd1306_SetCursor(x-6, y-r+6);
    ssd1306_DrawString("60", Font_6x8, White);
    ssd1306_DrawArc_from9(x, y, r, 0, 180, White);
    //ssd1306_DrawArc_from9(x, y, r-1, 0, 180, White);
    ssd1306_draw_line_of_kedu(x,y,r,45,White);
    ssd1306_draw_line_of_kedu(x,y,r,90,White);
    ssd1306_draw_line_of_kedu(x,y,r,135,White);
    angle = (int)((humi - 20 )*180/80);
    ssd1306_draw_line_of_arc(x, y, r-2,angle, White);
    ssd1306_SetCursor(x+r+6, y-r/2);
    sprintf(buf, "%%%.1f", humi);
    ssd1306_DrawString(buf, Font_7x10, White);

    //ssd1306_TestArc();

    ssd1306_UpdateScreen();
}


07

I2C 管脚的初始化和任务初始化


void Ssd1306TestTask(void* arg)
{
    (void) arg;
    uint32_t retval = 0;

    GpioInit();
    IoSetFunc(WIFI_IOT_IO_NAME_GPIO_13, WIFI_IOT_IO_FUNC_GPIO_13_I2C0_SDA);
    IoSetFunc(WIFI_IOT_IO_NAME_GPIO_14, WIFI_IOT_IO_FUNC_GPIO_14_I2C0_SCL);
    I2cInit(WIFI_IOT_I2C_IDX_0, OLED_I2C_BAUDRATE);

    WatchDogDisable();

    usleep(20*1000);
    ssd1306_Init();
    ssd1306_Fill(Black);
    ssd1306_SetCursor(0, 0);
    ssd1306_DrawString("Hello HarmonyOS!", Font_7x10, White);

    uint32_t start = HAL_GetTick();
    ssd1306_UpdateScreen();
    uint32_t end = HAL_GetTick();
    printf("ssd1306_UpdateScreen time cost: %d ms.\r\n", end - start);

    //
    retval = AHT20_Calibrate();
    printf("AHT20_Calibrate: %d\r\n", retval);

    TestGetTick();
    while (1) {

        float temp = 0.0, humi = 0.0;
        //retval = AHT20_StartMeasure();
        //printf("AHT20_StartMeasure: %d\r\n", retval);
        retval = AHT20_GetTemperHumi(&temp, &humi);
        printf("AHT20_GetMeasureResult: %d, temp = %.2f, humi = %.2f\r\n", retval, temp, humi);

        ssd1306_update_temper(temp, humi);
        sleep(1);

        //ssd1306_TestAll();
    }
}


点“阅读原文”下载源码
