DFX（Design for X）子系统是为了提升软件质量设计的工具集，目前包含的内容主要有：DFR（Design for Reliability，可靠性）和 DFT（Design for Testability，可测试性）特性。
目前标准系统已实现以下功能：
HiLog：流水日志。
HiSysEvent：系统事件记录接口。
HiView：插件平台。
FaultLoggerd：应用故障订阅和收集。
HiAppEvent：js 应用事件记录接口。

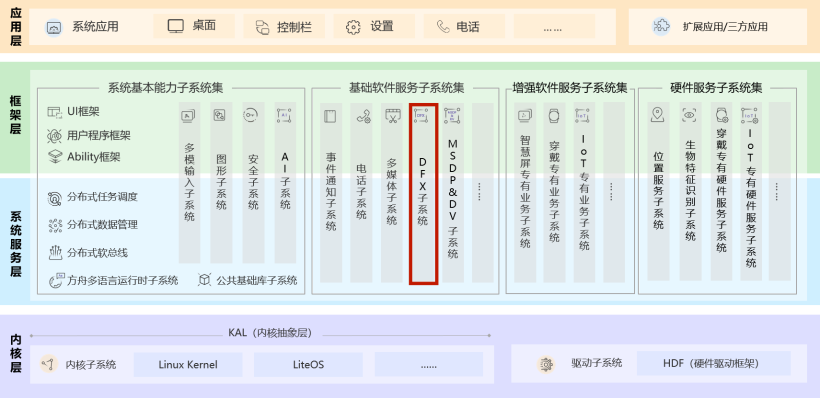

OpenHarmony 架构图如下：
Hilog

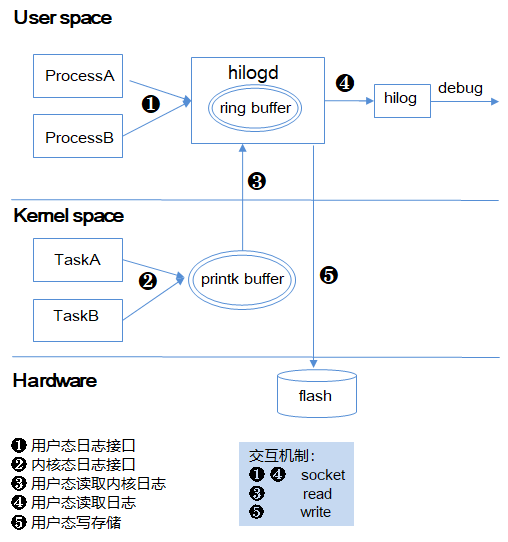

HiLog 架构图如下：
代码结构：
/base/hiviewdfx/hilog
├── frameworks # 框架代码
│ └── native # HiLog native实现代码
├── interfaces # 接口
│ └── native # 对外C/C++接口
│ └── innerkits # 对内部子系统暴露的头文件
│ └── kits # 对应用暴露的头文件
├── services
│ └── hilogd # 日志常驻服务实现
│ └── hilogtool # 日志工具实现
①hilog 接口使用说明

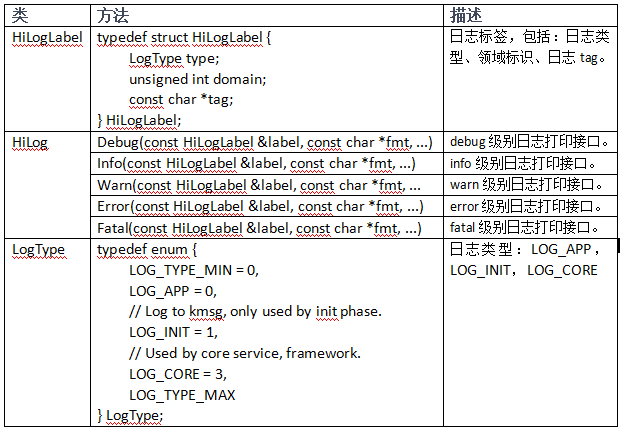

主要 API 说明，如下图：
使用方法：
在模块 BUILD.gn 文件中添加依赖
external_deps = [ "hilog_native:libhilog" ]
include 头文件"hilog/log.h"
接口调用
代码示例（以下代码从系统源码中摘录）：
#include <vector>
+#include "hilog/log.h"
#include "string_ex.h"
#include "uri.h"
using std::string;
using std::regex;
+using OHOS::HiviewDFX::HiLog;
namespace OHOS {
namespace {
@@ -39,6 +41,7 @@ namespace {
const size_t POS_INC_MORE = 2;
const size_t POS_INC_AGAIN = 3;
const regex SCHEME_REGEX("[a-zA-Z][a-zA-Z|\\d|+|-|.]*$");
+ const HiviewDFX::HiLogLabel LABEL = {LOG_CORE, 0xD001800, "URI"};
}; // namespace
Uri::Uri(const string& uriString)
@@ -48,6 +51,7 @@ Uri::Uri(const string& uriString)
port_ = NOT_CALCULATED;
if (uriString.empty()) {
+ HiLog::Error(LABEL, "Input empty!");
return;
}
②hilog 命令行工具使用说明
如下表：

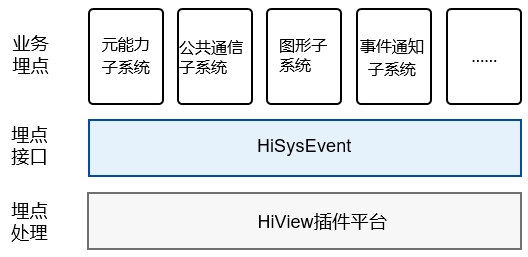

HiSysEvent
通过在关键路径埋点记录系统在运行过程中的重要信息，辅助开发者定位问题。
①接口说明：
/**
* @brief 写系统事件
* @param domain 事件的domain
* @param eventName 事件名
* @param type 事件类型
* @param keyValues 可变参数，键值对
* @return 0 成功，其他失败
*/
template<typename... Types> static int Write(const std::string &domain, const std::string &eventName,
EventType type, Types... keyValues)
枚举类型 EventType 定义了事件类型：
enum EventType {
FAULT = 1, // system fault event
STATISTIC = 2, // system statistic event
SECURITY = 3, // system security event
BEHAVIOR = 4 // system behavior event
};
②接口使用
external_deps = [ "hisysevent_native:libhisysevent" ]
#include "hisysevent.h"
示例：（以下代码摘自源码） void EventReport::SendEvent(const EventInfo& eventInfo)
{
auto packageName = AceApplicationInfo::GetInstance().GetPackageName();
if (packageName.size() > MAX_PACKAGE_NAME_LENGTH) {
StrTrim(packageName);
}
OHOS::HiviewDFX::HiSysEvent::Write(OHOS::HiviewDFX::HiSysEvent::Domain::ACE, eventInfo.eventType,
OHOS::HiviewDFX::HiSysEvent::EventType::FAULT,
EVENT_KEY_ERROR_TYPE, eventInfo.errorType,
EVENT_KEY_PACKAGE_NAME, packageName);
}
日志如下：
行 10430: 12-06 15:41:03.176 369 537 D 02d10/HiView-EventServer: Start: receive data from client <private>
行 10431: 12-06 15:41:03.176 369 537 D 02d10/HiView-SysEventSource: Parser: parser raw message size=301, {"domain_":"ACE","name_":"JS_ERROR","type_":1,"time_":1638805263175,"pid_":821,"tid_":839,"PACKAGE_NAME":"","REASON":"Js Crash","SUMMARY":"Lifetime: 0.000000s
行 10432: 12-06 15:41:03.176 369 537 D 02d10/HiView-SysEventSource: Js-Engine: Quick JS
行 10433: 12-06 15:41:03.176 369 537 D 02d10/HiView-SysEventSource: Stacktrace: TypeError: cannot read property 'getAppPageStartConfig' of undefined
行 10434: 12-06 15:41:03.176 369 537 D 02d10/HiView-SysEventSource: at onPageShow (pages/EntryView.js)
行 10435: 12-06 15:41:03.176 369 537 D 02d10/HiView-SysEventSource: at onPageShow (pages/EntryView.js)
行 10472: 12-06 15:41:03.180 369 537 I 02d10/HiView-SysEventSource: Parser: parser result domain_=ACE eventName_=JS_ERROR
行 10473: 12-06 15:41:03.180 369 537 D 02d10/HiView-EventSource: PublishPipelineEvent: EventSource PublishPipelineEvent
行 10474: 12-06 15:41:03.180 369 547 I 02d10/HiView-SysEventService: Convert2SysEvent: domain is ACE, eventName is JS_ERROR.
行 10485: 12-06 15:41:03.180 369 547 D 02d10/HiView-SysEventDao: Insert: insert db file /data/log/LogService/sys_event_db/hisysevent.db with JS_ERROR
行 10837: 12-06 15:41:03.232 369 547 I 02d10/HiView-DOCDB: open ejdb success
行 10838: 12-06 15:41:03.232 369 547 I 02d10/HiView-DOCDB: open doc store
行 11141: 12-06 15:41:03.249 369 547 D 02d10/HiView-DOCDB: put data to doc store success
行 11142: 12-06 15:41:03.250 369 547 D 02d10/HiView-SysEventDbMgr: SaveToStore: save sys event 1, JS_ERROR
行 11227: 12-06 15:41:03.253 369 547 I 02d10/Faultlogger: AddFaultLogIfNeed: Invalid module name
行 11229: 12-06 15:41:03.253 369 547 I 02d10/HiView-SysEventSource: Recycle: recycle resource
HiView

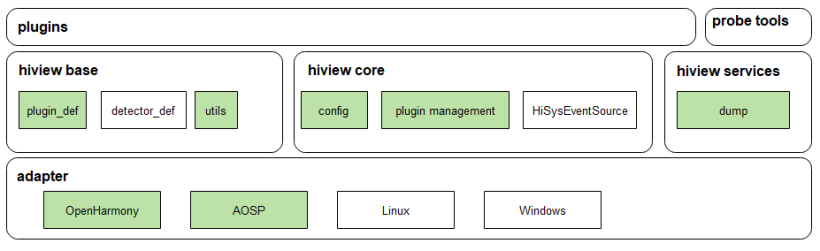

架构图如下：
操作系统适配层（adapter），对使用的系统服务的接口进行适配。
Hiview 基础定义（hiview base），包括插件基类、管道的定义，事件、事件队列定义以及一些工具类。
Hiview 的核心模块（hiview core），包括插件配置，插件管理以及事件源。
Hiview 服务（hiview services），目前仅包括 hiview 运行信息 dump 功能。
Hiview 插件（plugins），为独立功能的业务模块。
FaultLoggerd
进程 A 调用接口订阅故障收集功能。
进程 A 的异常信号处理器检测到异常信号后 Fork 出子进程运行 processdump 程序。
processdump 程序 Ptrace 到父进程上，读取异常线程相关信息，包括寄存器以及调用栈。
processdump 程序在读取异常信息后将其写入到 data/log/faultlog/temp 目录下中做临时存储。
接口使用方法：在模块的 BUILD.gn 文件中添加依赖，包含"dfx_signal_handler.h"头文件，调用 DFX_InstallSignalHandler() 方法订阅故障收集功能。
deps = ["//base/hiviewdfx/faultloggerd/interfaces/innerkits/signal_handler:dfx_signalhandler"]
示例：（以下代码摘自源码）
base/telephony/ril_adapter/hril_hdf/hril_hdf.c 中：
#include "hril_hdf.h"
#include <pthread.h>
#include "dfx_signal_handler.h" //................[1]头文件
#include "telephony_log_c.h"
static int32_t RilAdapterInit(struct HdfDeviceObject *device)
{
if (device == NULL) {
return HDF_ERR_INVALID_OBJECT;
}
DFX_InstallSignalHandler(); //................[2]订阅故障收集功能
struct HdfSBuf *sbuf = HdfSBufTypedObtain(SBUF_IPC);
if (sbuf == NULL) {
TELEPHONY_LOGE("HdfSampleDriverBind, failed to obtain ipc sbuf");
return HDF_ERR_INVALID_OBJECT;
}
if (!HdfSbufWriteString(sbuf, "string")) {
TELEPHONY_LOGE("HdfSampleDriverBind, failed to write string to ipc sbuf");
HdfSBufRecycle(sbuf);
return HDF_FAILURE;
}
if (sbuf != NULL) {
HdfSBufRecycle(sbuf);
}
TELEPHONY_LOGD("sbuf IPC obtain test success!");
LoadVendor();
return HDF_SUCCESS;
}

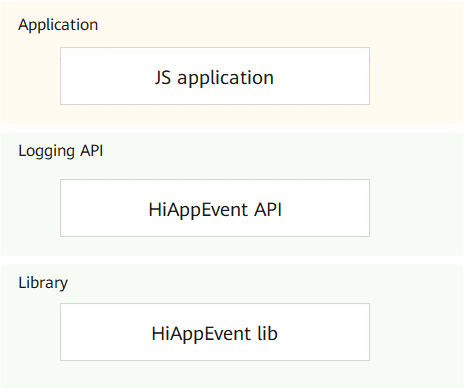

HiAppEvent
HiAppEvent 为 JS 应用提供事件打点接口，用于帮助应用记录在运行过程中发生的故障信息、统计信息、安全信息、用户行为信息，以支撑开发者分析应用的运行情况。
①接口说明
js 接口定义文件：
interface/sdk-js/api/phone/@ohos.hiAppEvent.d.ts
打点接口：
JS 事件类型枚举——EventType
function write（eventName：string，eventType：EventType, keyValues：object）：Promise<void>；应用事件异步打点方法，使用 promise 方式作为异步回调。
function write(string eventName, EventType type，object keyValues，AsyncCallback<void> callback): void 应用事件异步打点方法，使用 callback 方式作为异步回调。
| 类型 | 描述|
| ----- | ----- |
| FAULT | 故障类型事件 |
| STATISTIC | 统计类型事件 |
| SECURITY | 安全类型事件 |
| BEHAVIOR | 行为类型事件 |
eventName：事件名称。
eventType：事件类型。
keyValues：事件参数键值对，为 Json 对象类型。
callback：回调函数，可以在回调函数中处理接口返回值。返回值为 0 表示事件参数校验成功，事件正常异步写入事件文件；大于 0 表示事件存在异常参数，事件在忽略异常参数后再异步写入事件文件；小于 0 表示事件校验失败，不执行事件异步打点操作。
打点配置接口：
function configure（config: ConfigOption）：boolean；应用事件打点配置方法，可以对打点功能进行自定义配置。
参数 config：应用事件打点配置项。
返回值：boolean，true 表示配置成功，false 表示配置失败。
ConfigOption 应用打点配置选项。
| 配置名 | 类型|必填 |说明|
| ----- | ----- |----- | ----- |
| disable | boolean |否|应用打点功能开关，true表示关闭打点功能，false表示不关闭打点功能|
| maxStorage | string |否|打点数据本地存储文件所在目录的配额大小，默认限额为“10M”。所在目录大小超出限额后会对目录进行清理操作，会按从旧到新的顺序逐个删除打点数据文件，直到目录大小不超出限额时停止。|
②接口使用
引入模块：
import hiAppEvent from ‘@ohos.hiAppEvent’
应用事件打点：
hiAppEvent.write("testevent", hiAppEvent.EventType.BEHAVIOR, {"key":"value"},
(err, value) => {
console.log(`HiAppEvent testevent callback`);
if (err) {
// 事件写入异常：事件存在异常参数或者事件校验失败不执行写入
console.error(`HiAppEvent json-callback-error code=${err.code}`);
} else {
console.log(`HiAppEvent json-callback-success value=${value}`)
}
});
Promise 方式：
hiAppEvent.write("test_event", hiAppEvent.EventType.FAULT, {"int_data":100, "str_data":"strValue"})
.then((value) => {
// 事件写入正常
console.log(`success to write event: ${value}`);
}).catch((err) => {
// 事件写入异常：事件存在异常参数或者事件校验失败不执行写入
console.error(`failed to write event because ${err.code}`);
});
总结
本文对标准系统目前已支持的 DFX 功能模块进行了介绍。demo 请下载附件：
https://harmonyos.51cto.com/posts/9922
