实际工程37种常见光缆型号剖面彩图及介绍，值得收藏！

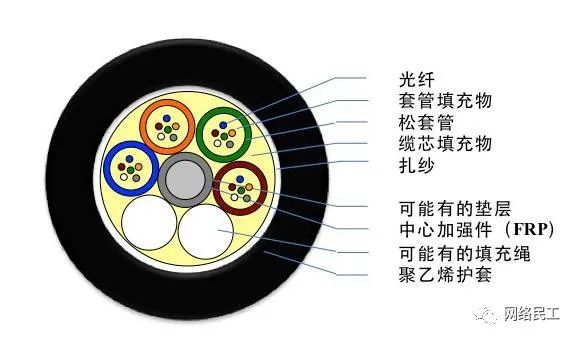

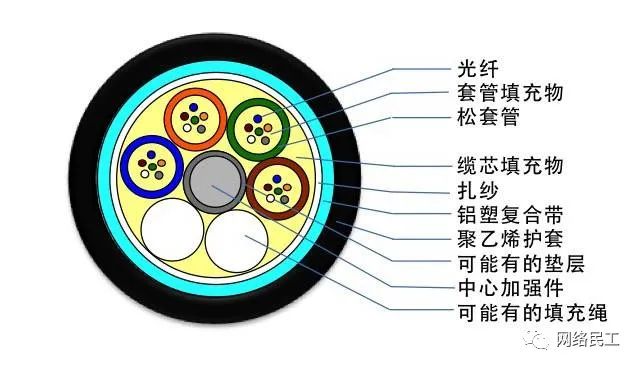

GYTA型光缆-1

室外用、油膏填充、铝带纵包聚乙烯外护套

应用场景：架空、管道

注：铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长

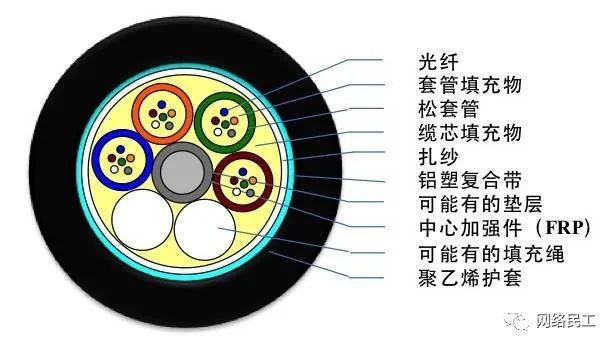

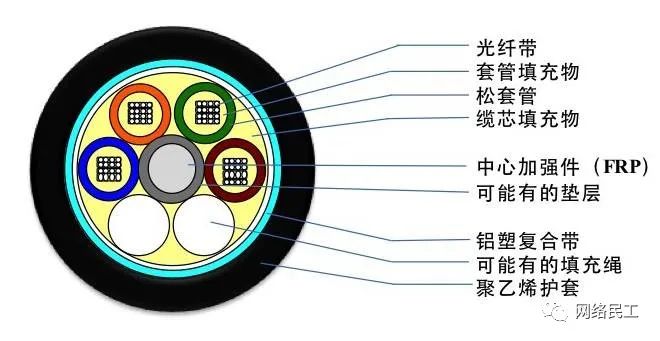

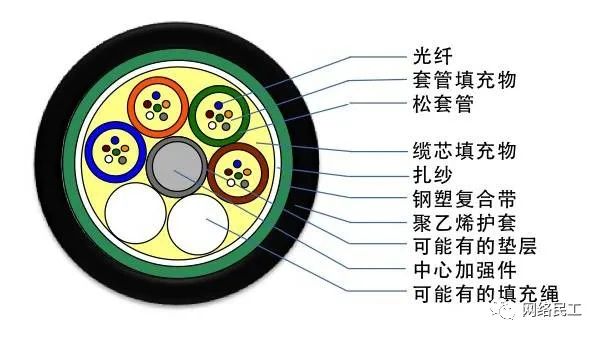

GYTS型光缆-2

"室外用、油膏填充、钢带纵包聚乙烯外护套"

应用场景：直埋

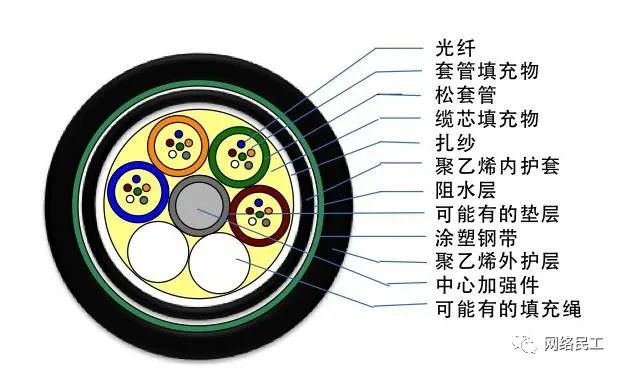

GYTY53型光缆-3

"室外用、油膏填充、钢带纵包聚乙烯双护套"

应用场景：直埋

注：双层护套，抗压扁效果良好，可用于防鼠，GYTA53用于防潮要求高的场所，GYTY53用于机械强度要求高的场所

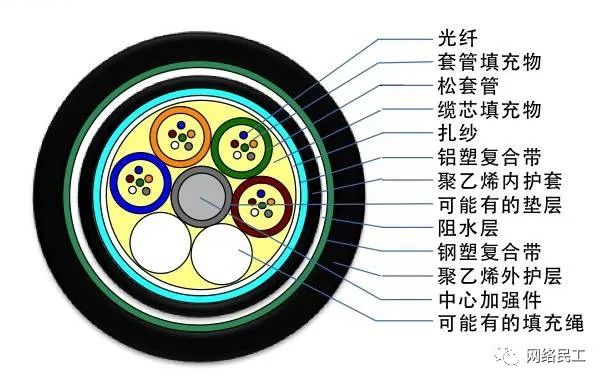

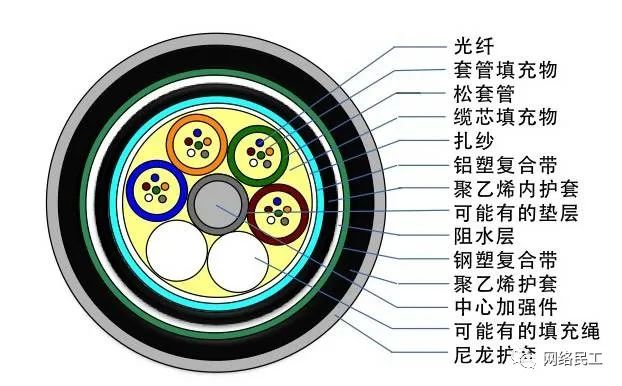

GYTA53型光缆-4

"室外用、油膏填充、钢带纵包铝-聚乙烯、聚乙烯双护套"

应用场景：直埋、水下

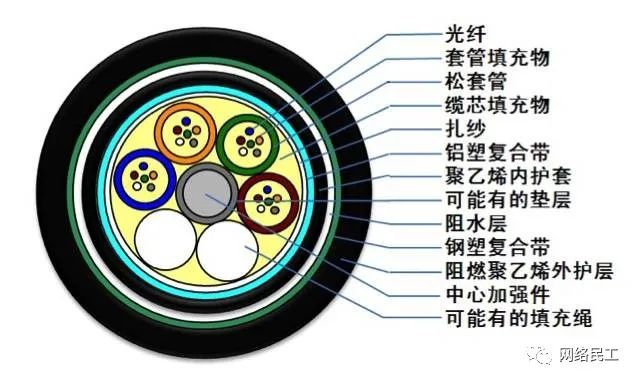

GYTZA53型光缆-5

"室外用、油膏填充、钢带纵包铝-聚乙烯、阻燃聚乙烯双护套"

应用场景：直埋等有阻燃要求的场所

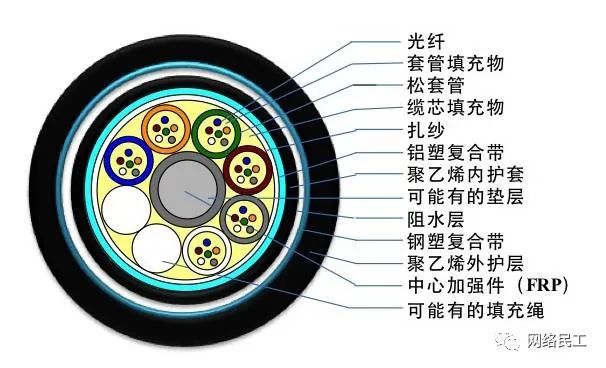

GYFTA53-6

室外用、油膏填充、钢带纵包、聚乙烯内护套、非金属加强件、铝-聚乙烯外护套

应用场景：直埋

注：与GYTA53相比，重量小

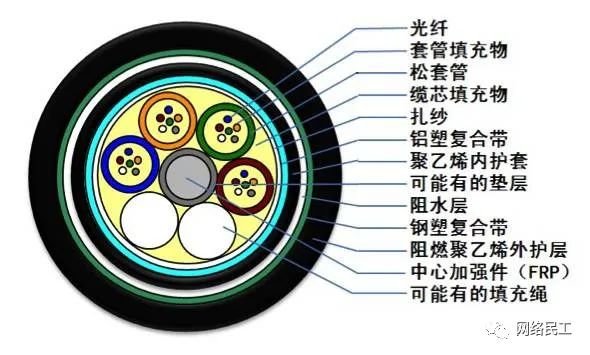

GYFTZA53-7

室外用、油膏填充、钢带纵包、非金属加强件、铝-聚乙烯、阻燃聚乙烯双护套

应用场景：直埋等有阻燃要求的场所

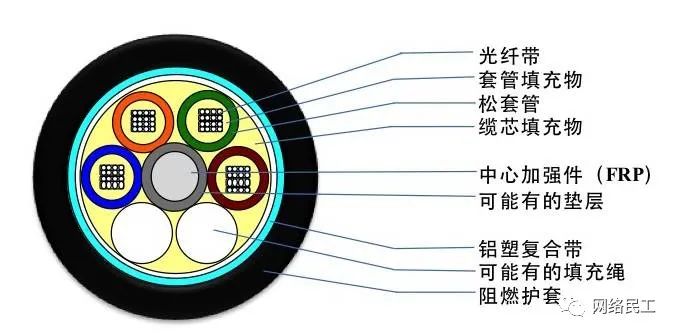

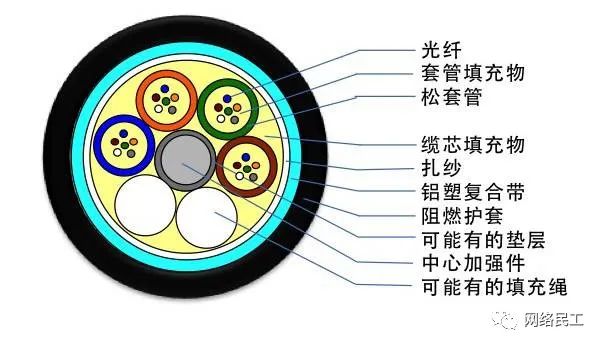

GYTZA-8

室外用、油膏填充、铝-阻燃聚乙烯护套

应用场景：架空、管道等有阻燃要求的场所

GYFTY-9

"室外用、油膏填充、非金属加强件聚乙烯外护套"

应用场景：电力系统、多雷电及电磁干扰严重场所

GYFTA-10

"室外用、油膏填充、非金属加强件铝-聚乙烯外护套"

应用场景：架空、管道

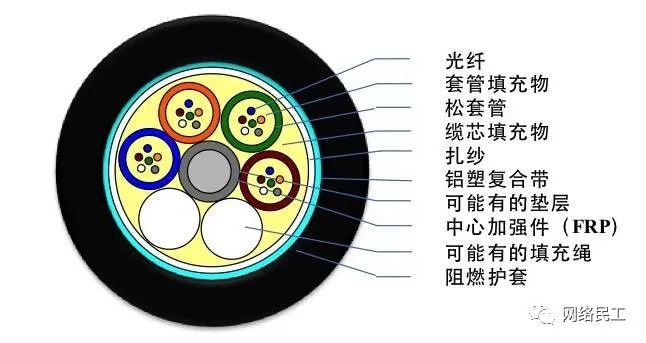

GYFTZA-11

"室外用、油膏填充、非金属加强件铝-阻燃聚乙烯外护套"

应用场景：架空、管道、阻燃场所

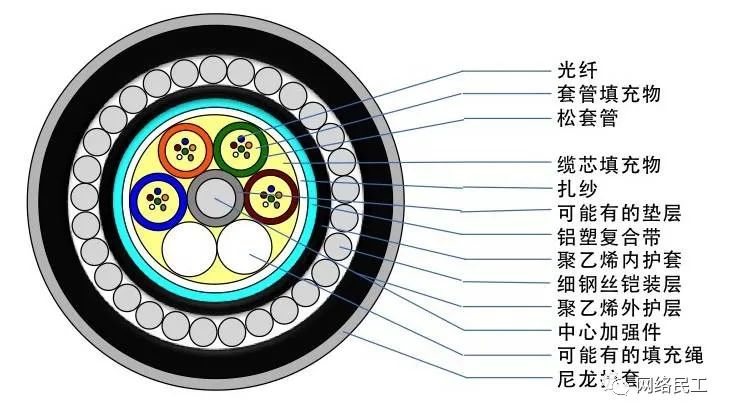

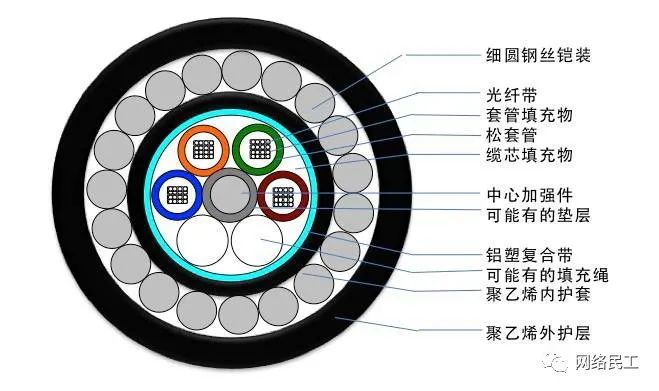

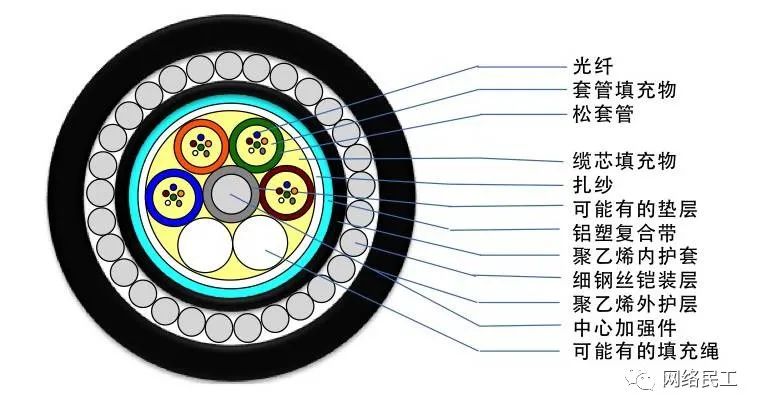

GYTA33-12

"室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯外护套"

应用场景：陡坡和过江河

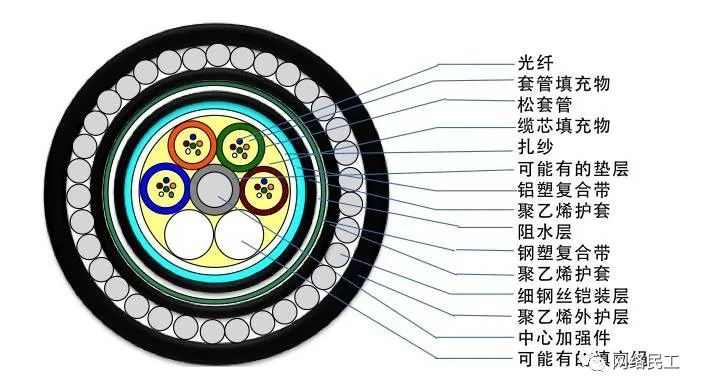

GYTA53+33-13

"室外用、油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、细圆钢丝铠装、聚乙烯外护套"

应用场景：直埋、水下、陡坡或过江河

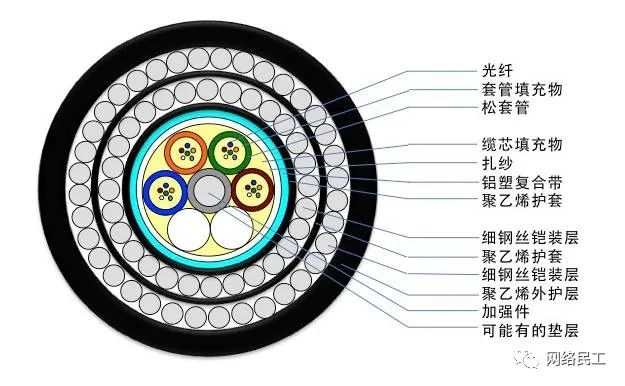

GYTA333-14

"室外用、油膏填充、铝-聚乙烯内护套双层细圆钢丝铠装、聚乙烯外护套"

应用场景：水下（深水可用）

GYTA54-15

"室外用、油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、聚乙烯+尼龙外护套"

应用场景：直埋、防白蚁

GYTA34-16

"室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯+尼龙外护套"

应用场景：直埋、防白蚁

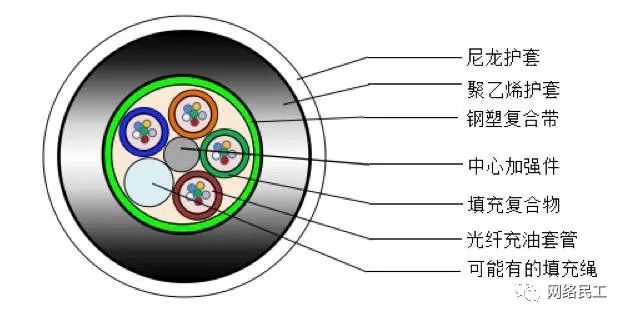

GYTS04-17

"室外用、油膏填充、钢-聚乙烯内护套聚乙烯+尼龙外护套"

应用场景：直埋、防鼠、防白蚁

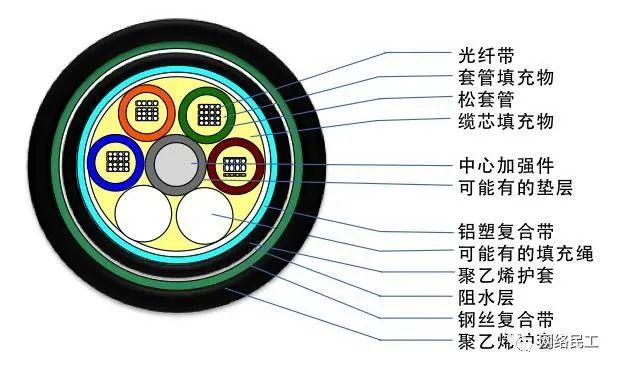

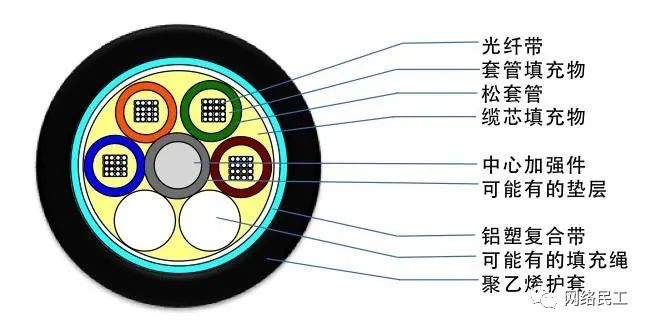

GYDTA-18

"室外用、油膏填充、光纤带铝带-聚乙烯外护套"

应用场景：架空、管道

GYDTA33-19

"室外用、油膏填充、光纤带铝带-聚乙烯内护套、细圆钢丝铠装-聚乙烯外护套"

应用场景：陡坡和过江河

GYFDTA-20

"室外用、非金属加强件、光纤带油膏填充、铝-聚乙烯外护套"

应用场景：架空、管道

注：光纤带比层绞式重量要小，适合架空

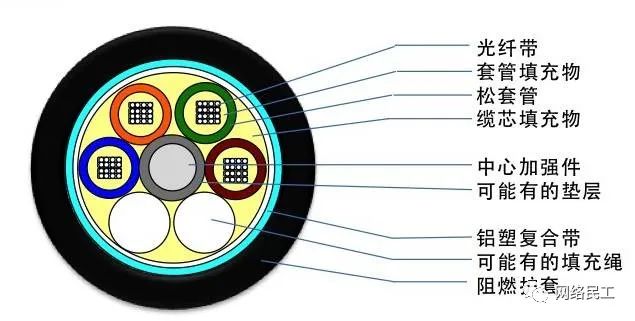

GYDTZA-21

"室外用、光纤带、油膏填充铝-阻燃聚乙烯外护套"

应用场景：架空、管道等有阻燃要求的场所

注：非金属加强件比金属加强件重量小，但抗拉伸能力不如金属加强件；用玻璃纤维做加强件，一定程度上可以防鼠；非金属加强件成本低廉

GYFDTZA-22

"室外用、非金属加强件、光纤带油膏填充、铝-阻燃聚乙烯外护套"

应用场景：架空、有阻燃要求的场所

GYDTA53-23

"室外用、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套"

应用场景：直埋

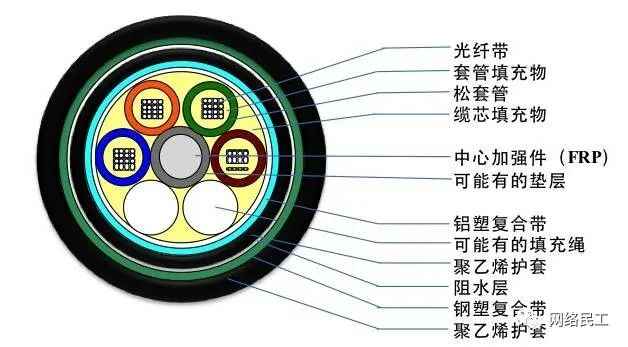

GYFDTA53-24

"室外用、非金属加强件、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套"

应用场景：直埋、架空

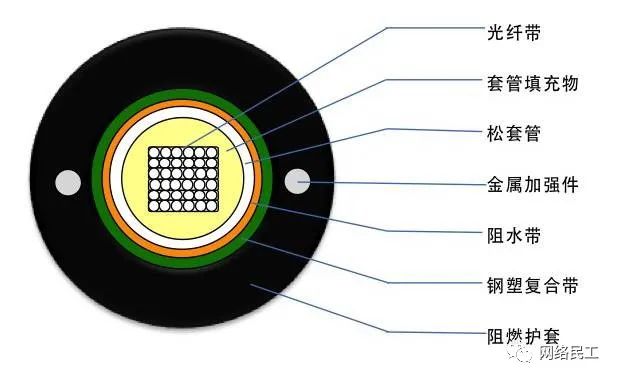

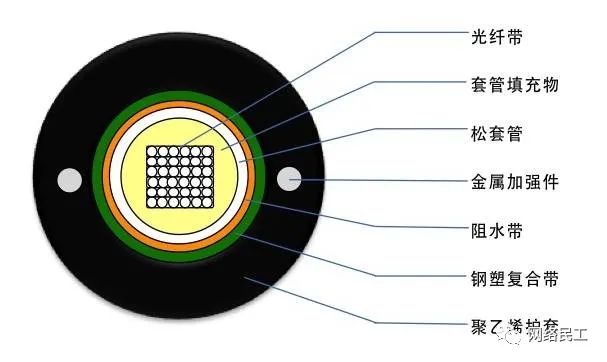

GYDXTW-25

"室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套"

应用场景：管道、架空、直埋

注：有阻水带，阻水效果好

GYDXTZW-26

"室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-阻燃聚乙烯护套"

应用场景：管道、架空、直埋等有阻燃要求的场所

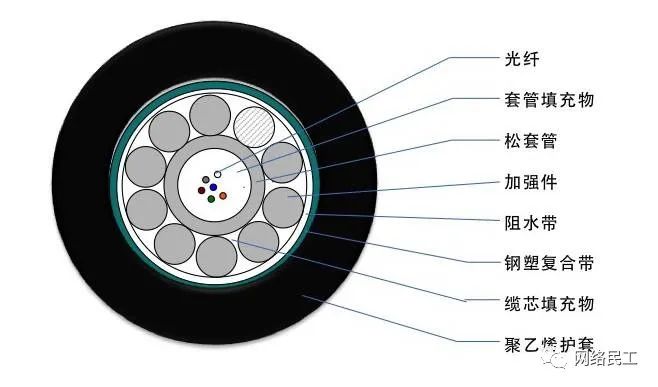

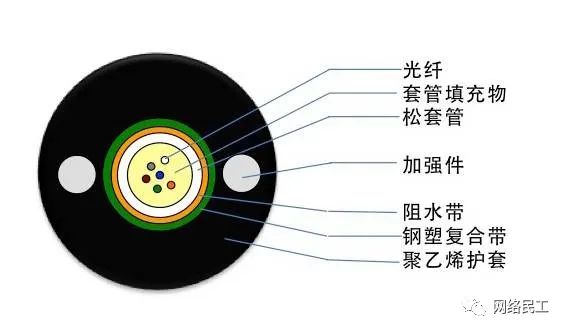

GYXTW-27

"室外用、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套"

应用场景：管道、架空

GYXTS-28

"室外用、中心管式、油膏填充钢丝铠装、钢-聚乙烯护套"

应用场景：管道、架空

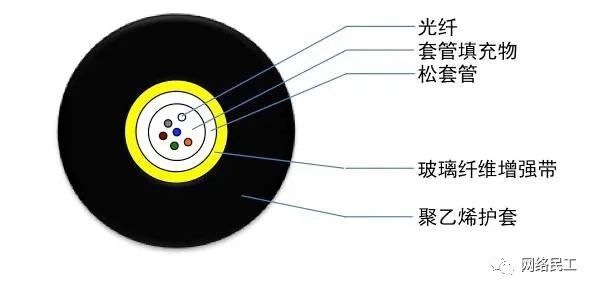

GYFXTF-29

"室外用、中心管式、油膏填充非金属加强带、聚乙烯护套"

应用场景：管道、架空、全介质防雷电的场所、抗腐蚀

FRP纵包带克服了FRP棒柔性差和芳纶刚性差的问题

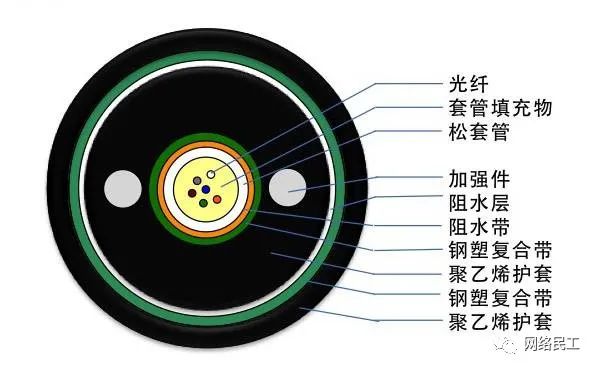

GYXTW53-30

"室外用、中心管式、油膏填充夹带钢丝-聚乙烯护套、钢-聚乙烯外护套"

应用场景：直埋

注：柔韧性和抗弯曲性能好中心管式一般还有阻水带"

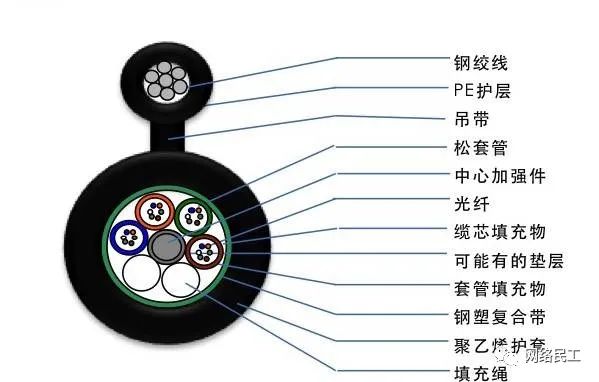

GYTC8S-31

"室外用、油膏填充、8字型自承式钢-聚乙烯护套"

应用场景：自承式架空

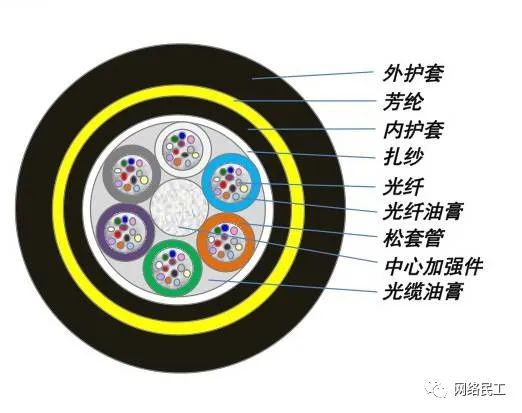

ADSS-32

"非金属加强件、松套层绞、聚乙烯内护套芳纶铠装、聚乙烯外护套"

应用场景：自承式架空，全介质防雷电、直接挂在电力杆塔上用于架空高压输电系统的通信路线

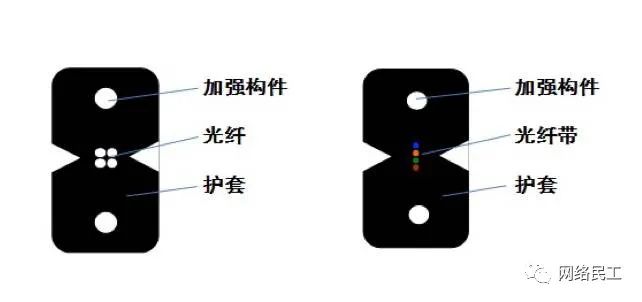

非自承式蝶形引入光缆-33

GJXH (GJXV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】

GJXFH (GJXFV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】

GJXDH (GJXDV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】

GJXFDH(GJXFDV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】

光缆结构是将光纤（或光纤带）放置在两根平行加强件中间后挤包一层阻燃聚烯烃护套(LSZH)，也可以是聚氯乙烯（PVC）护套；光纤芯数可以为1芯、2芯、4芯。

应用场景：用于FTTH、室内可用

注意：非金属加强件可以是FRP、KFRP（芳纶增强FRP）GFRP(玻璃增强FRP)，金属加强件为细钢丝外护套可以是LSZH也可以是PVC阻燃材料 G657光纤弯曲半径小

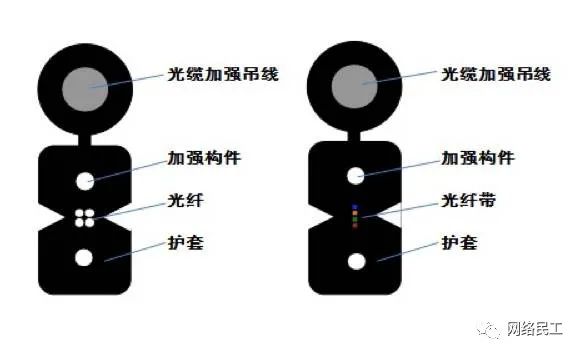

自承式蝶形引入光缆-34

GJYXCH (GJYXFCH)【金属（或非金属）加强件、低烟无卤护套、自承式蝶形引入光缆】

GJYXDCH (GJYXFDCH)【金属（或非金属）加强件、低烟无卤护套、自承式蝶形引入光纤带光缆】

光缆结构是将光纤（或光纤带）放置在两根平行加强件中间，同时在一端平行位置放置一根金属吊线后挤包一层阻燃聚烯烃护套(LSZH)；光纤芯数可以为1芯、2芯、4芯。

用于FTTH、室内外均可用、自承式

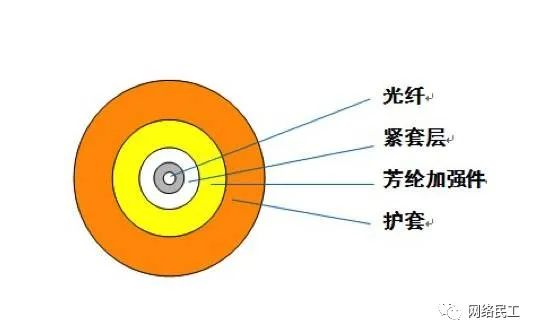

单芯圆型光缆 GJFJV（GJFJZY）-35

室内用、非金属加强件（芳纶）、紧套被覆聚、氯乙烯护套

应用场景：用于拉远光缆子单元

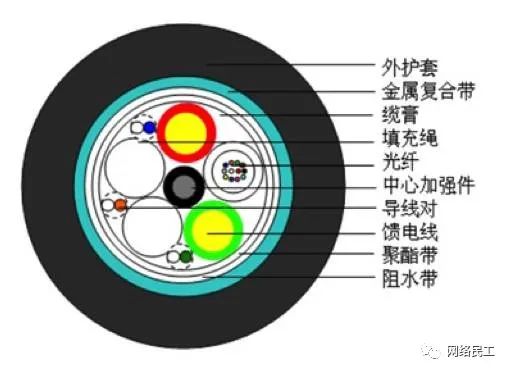

光电复合缆-36

集光纤、输电铜线、铜信号线于一体

应用场景：用于宽带接入、设备用电、应急信号传输
