09-docker系列-docker网络你了解多少（下）

运维家 2022-02-16

144

声明：本文乃“运维家”原创，转载请注明出处，更多内容请关注公众号“运维家”。

主旨

本文接上一篇介绍的4种网络模式，据此，分别来进行实验下。

环境

linux环境
docker环境

回忆

bridge：容器和宿主机的docker0网卡桥接
host：容器和宿主机共享网络
null：独立，不能进行网络交互
contain：容器网络共享，和host的差异在于所有的docker容器，共同拥有一个IP地址

bridge模式

使用nginx镜像，将容器的80端口，映射到宿主机上：

语法：
  docker run -d -p 宿主机端口:容器端口 -p 宿主机端口:容器端口 镜像名
  解释：
    如果是多个端口映射，多个几个 -p 即可，下面我们只映射了一个端口
    宿主机和容器端口可以不对应，即容器80端口，宿主机可以是10000端口
实例：
[yunweijia@localhost ~]$ sudo docker images
REPOSITORY   TAG       IMAGE ID       CREATED        SIZE
yunweijia    jenkins   976d65da21b9   44 hours ago   874MB
yunweijia    python3   31255eafafc3   47 hours ago   662MB
nginx        latest    c316d5a335a5   2 weeks ago    142MB
centos       7         eeb6ee3f44bd   5 months ago   204MB
[yunweijia@localhost ~]$ sudo docker run -d -p 80:80 nginx
ed75d4ce62f1f5b3668f430726a6e4c1f630683ef12e2805019543bb96f33ce6
[yunweijia@localhost ~]$ sudo docker ps
CONTAINER ID   IMAGE     COMMAND                  CREATED          STATUS          PORTS                               NAMES
ed75d4ce62f1   nginx     "/docker-entrypoint.…"   10 minutes ago   Up 10 minutes   0.0.0.0:80->80/tcp, :::80->80/tcp   quizzical_shannon
[yunweijia@localhost ~]$
[yunweijia@localhost ~]$ sudo netstat -tunlp | grep 80
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      105966/docker-proxy
tcp6       0      0 :::80                   :::*                    LISTEN      105970/docker-proxy
udp        0      0 0.0.0.0:44380           0.0.0.0:*                           706/avahi-daemon: r
[yunweijia@localhost ~]$

开通防火墙策略：

[yunweijia@localhost ~]$ sudo firewall-cmd --add-port=80/tcp --permanent
success
[yunweijia@localhost ~]$ sudo firewall-cmd --reload
success
[yunweijia@localhost ~]$ sudo firewall-cmd --list-port
80/tcp
[yunweijia@localhost ~]$

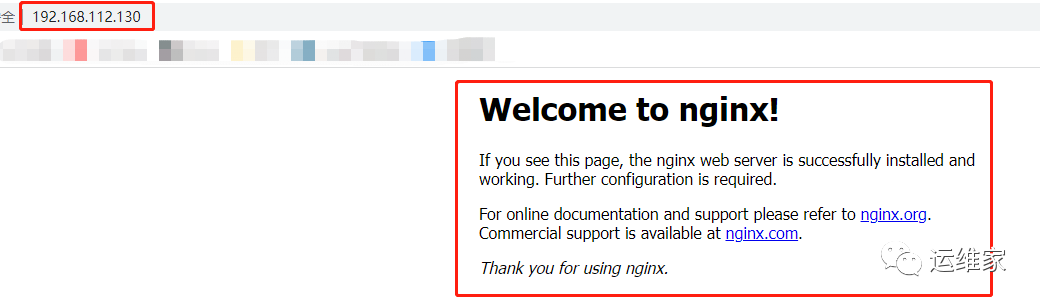

浏览器访问验证：

http://宿主机IP:80

host模式

使用nginx镜像，也是将80端口暴露出来（记得将上一步启动的nginx镜像使用docker stop 容器ID 的方式停掉，因为我们上面使用的就是80端口，端口冲突的话容器无法启动）：

语法：
  docker run -d --net=host 镜像
实例：
[yunweijia@localhost ~]$ sudo docker run -d --net=host nginx
a515ca68b5db8f181ba746d074562971a1121222d13848e9f24382fb5664ac43
[yunweijia@localhost ~]$ sudo docker ps
CONTAINER ID   IMAGE     COMMAND                  CREATED         STATUS         PORTS     NAMES
a515ca68b5db   nginx     "/docker-entrypoint.…"   6 seconds ago   Up 6 seconds             serene_hopper
[yunweijia@localhost ~]$ sudo netstat -tunlp | grep 80
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      106519/nginx: maste
tcp6       0      0 :::80                   :::*                    LISTEN      106519/nginx: maste
udp        0      0 0.0.0.0:44380           0.0.0.0:*                           706/avahi-daemon: r
[yunweijia@localhost ~]$

如果防火墙没有开通80端口，也是要开通的，以上文的方式开通，因为同样都是80端口，此处就不重复写入了。

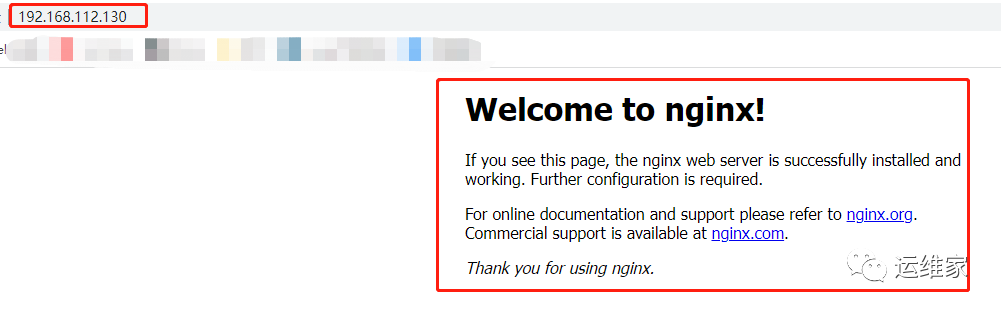

浏览器访问验证：

http://宿主机IP:80

null模式

使用nginx镜像来验证，此处也需要停止上面建立的nginx容器，本来是不需要的，但是我们这里要做验证，所以需要停止，使用null模式启动的容器，自己是一个完全独立的环境：

语法：
  docker run -d --net=none nginx
实例：
[yunweijia@localhost ~]$ sudo docker run -d --net=none nginx
5f73c16b7cdbf3e32d755b6cc1f4a28875ea734c6f916d03422b19f8d67429bf
[yunweijia@localhost ~]$
[yunweijia@localhost ~]$ sudo docker ps
CONTAINER ID   IMAGE     COMMAND                  CREATED         STATUS         PORTS     NAMES
5f73c16b7cdb   nginx     "/docker-entrypoint.…"   5 seconds ago   Up 4 seconds             boring_cohen
[yunweijia@localhost ~]$

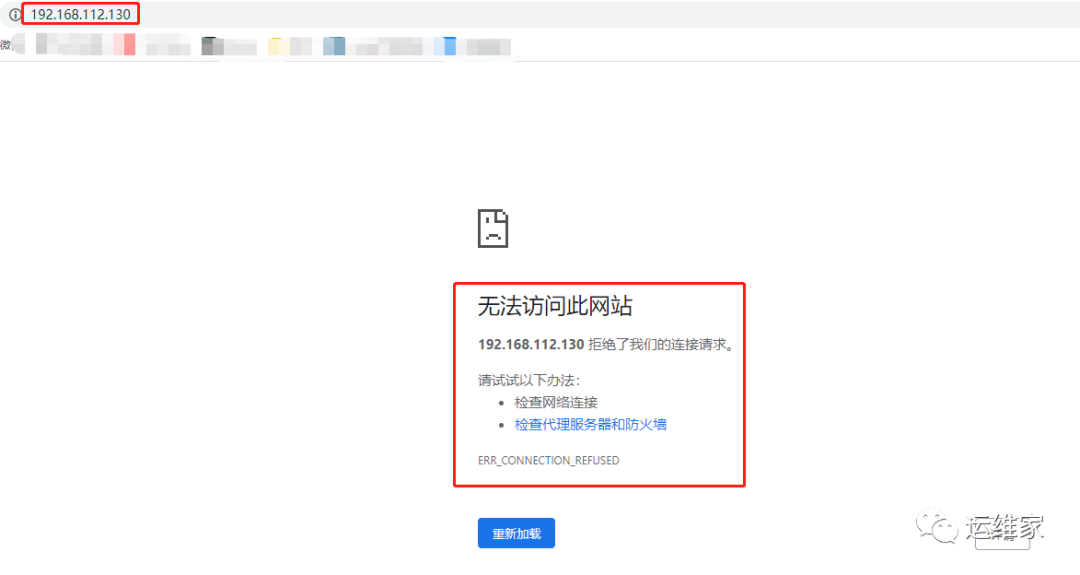

浏览器访问：

http://宿主机IP:80

可以看到在我们容器启动之后，浏览器也无法访问nginx，且如果我们进入容器中，他和谁也无法进行网络通信，但是nginx镜像为了控制镜像的大小，没有安装ping命令，故而我们再启动一个centos容器来进行验证，如下：

[yunweijia@localhost ~]$ sudo docker run -it --net=none centos:7 bin/bash
[root@5b4d026a5a2c ]# ping 192.168.112.130
connect: Network is unreachable
[root@5b4d026a5a2c ]# ping 127.0.0.1
PING 127.0.0.1 (127.0.0.1) 56(84) bytes of data.
64 bytes from 127.0.0.1: icmp_seq=1 ttl=64 time=0.045 ms
64 bytes from 127.0.0.1: icmp_seq=2 ttl=64 time=0.050 ms
^C
--- 127.0.0.1 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1000ms
rtt min/avg/max/mdev = 0.045/0.047/0.050/0.007 ms
[root@5b4d026a5a2c ]# ping www.baidu.com
ping: www.baidu.com: Name or service not known
[root@5b4d026a5a2c ]# exit
exit
[yunweijia@localhost ~]$

从上面可以看到只能通信本身的回环地址。

contain模式

先使用bridge模式，后台启动一个centos容器，然后再使用contain模式，启动其他容器：

PS：这里不得不再写两句，因为我就在这里就卡了一下子，尽管之前文章中也写到了，但是这里再次强调下。如果你的宿主机可以联网，且你使用brideg模式启动了容器，但是这个容器无法联网的话，第一，检查下路由转发是否打开了；第二，检查下selinux是否关闭了，如果前两项有问题，但是你改好了，容器也重启了，还是无法联网，那么你重启下docker服务，就行了，就可以联网了，一定要检查好，别急，稳住。

[yunweijia@localhost ~]$ sudo docker run -d centos:7 bin/bash -c "while true;do echo yunweijia; sleep 5; done"
8dac7ae5ce12e7aefca6c0640bf3a0504193ba2760324bae06d161e004452ebb
[yunweijia@localhost ~]$ sudo docker exec -it 8dac7a /bin/bash
[root@8dac7ae5ce12 ]# yum -y install net-tool
[root@8dac7ae5ce12 ]# ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 172.17.0.2  netmask 255.255.0.0  broadcast 172.17.255.255
        ether 02:42:ac:11:00:02  txqueuelen 0  (Ethernet)
        RX packets 13047  bytes 21842754 (20.8 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 8534  bytes 464490 (453.6 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0


lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0


[root@8dac7ae5ce12 /]#

从上面可以看到容器的IP是172.17.0.2，那么我们接下来使用contain方式再启动一个nginx容器：

语法：
  docker run -d --net=container:有独立IP地址的容器ID或者名字 镜像名
实例：
[yunweijia@localhost ~]$ sudo docker run -d --net=container:8dac7 nginx
1078238592dcc63307271595ecdddf1b19281b802a57b28edd61b072bb1854c0
[yunweijia@localhost ~]$ sudo docker ps
CONTAINER ID   IMAGE      COMMAND                  CREATED          STATUS          PORTS     NAMES
1078238592dc   nginx      "/docker-entrypoint.…"   13 seconds ago   Up 12 seconds             affectionate_merkle
8dac7ae5ce12   centos:7   "/bin/bash -c 'while…"   11 minutes ago   Up 11 minutes             sweet_keller
[yunweijia@localhost ~]$

然后我们curl一下centos的容器IP看下结果：

[yunweijia@localhost ~]$ curl http://172.17.0.2
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>


<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>


<p><em>Thank you for using nginx.</em></p>
</body>
</html>
[yunweijia@localhost ~]$

我们访问的centos容器，为什么出来了nginx的界面呢？当然是访问到nginx容器里面的nginx了呀，这个也证明了使用contain方式启动的容器，共享同一个容器IP。

至于为什么不用浏览器访问？那是因为我容器的IP地址只能和宿主机交互啊，如果你要使用浏览器访问，你就给他配置一个你浏览器能访问通的IP地址就行了。

至此，docker网络介绍结束，下面我们将介绍下docker的容器文件共享和特权模式。
