OceanBase 源码解读（九）：存储层代码解读之「宏块存储格式」

// src/storage/blocksstable/ob_macro_block.cpp
// 该函数主要给宏块header结构预先指向buffer的不同的offset，后续就不需要再进行序列化操作了，
// 该函数在初始化宏块的时候调用，header成员变量的具体值是在后续的数据写入后指定。
int ObMacroBlock::reserve_header(const ObDataStoreDesc& spec)
{
  int ret = OB_SUCCESS;
  common_header_.reset();
  common_header_.set_attr(ObMacroBlockCommonHeader::SSTableData);
  common_header_.set_data_version(spec.data_version_);
  common_header_.set_reserved(0);
  const int64_t common_header_size = common_header_.get_serialize_size();

   data_的类型是ObSelfBufferWriter，它是一个支持自动扩展的内存buffer
// ObSelfBufferWriter的实现见：src/storage/blocksstable/ob_data_buffer.h
  MEMSET(data_.data(), 0, data_.capacity());

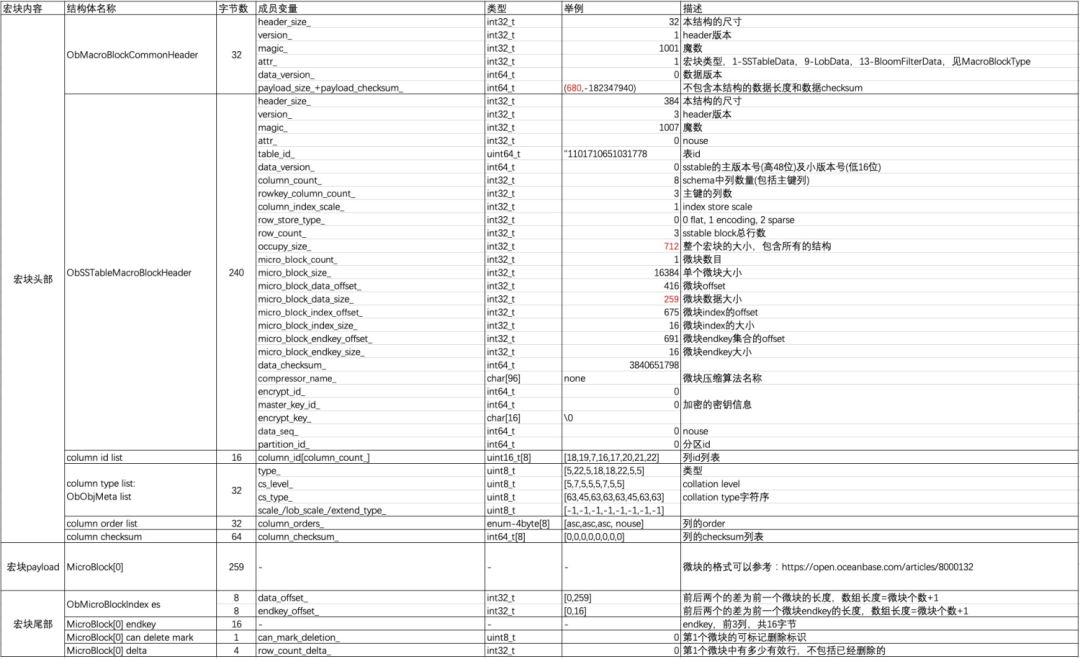

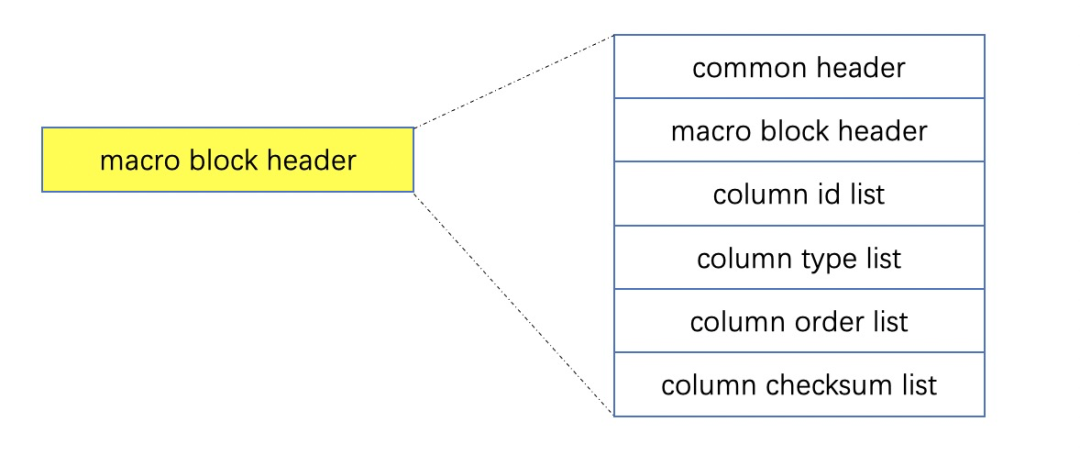

   1. data_的第一部分为ObMacroBlockCommonHeader
if (OB_FAIL(data_.advance(common_header_size))) {
    STORAGE_LOG(WARN, "data buffer is not enough for common header.", K(ret), K(common_header_size));
  }

  if (OB_SUCC(ret)) {
    int64_t column_count = spec.row_column_count_;
    int64_t rowkey_column_count = spec.rowkey_column_count_;
    int64_t column_checksum_size = sizeof(int64_t) * column_count;
    int64_t column_id_size = sizeof(uint16_t) * column_count;
    int64_t column_type_size = sizeof(ObObjMeta) * column_count;
    int64_t column_order_size = sizeof(ObOrderType) * column_count;
    int64_t macro_block_header_size = sizeof(ObSSTableMacroBlockHeader);

     2. data_的第二部分为ObSSTableMacroBlockHeader
    header_ = reinterpret_cast<ObSSTableMacroBlockHeader*>(data_.current());

     3. data_的第三部分为column_ids_
    column_ids_ = reinterpret_cast<uint16_t*>(data_.current() + macro_block_header_size);

     4. data_的第四部分为column_types
    column_types_ = reinterpret_cast<ObObjMeta*>(data_.current() + macro_block_header_size + column_id_size);

     5. data_的第五部分为column_orders_
    column_orders_ =
        reinterpret_cast<ObOrderType*>(data_.current() + macro_block_header_size + column_id_size + column_type_size);

     6. data_的第六部分为column_checksum_
    column_checksum_ = reinterpret_cast<int64_t*>(
        data_.current() + macro_block_header_size + column_id_size + column_type_size + column_order_size);
    macro_block_header_size += column_checksum_size + column_id_size + column_type_size + column_order_size;
     for compatibility, fill 0 to checksum and this will be serialized to disk
for (int i = 0; i < column_count; i++) {
      column_checksum_[i] = 0;
    }

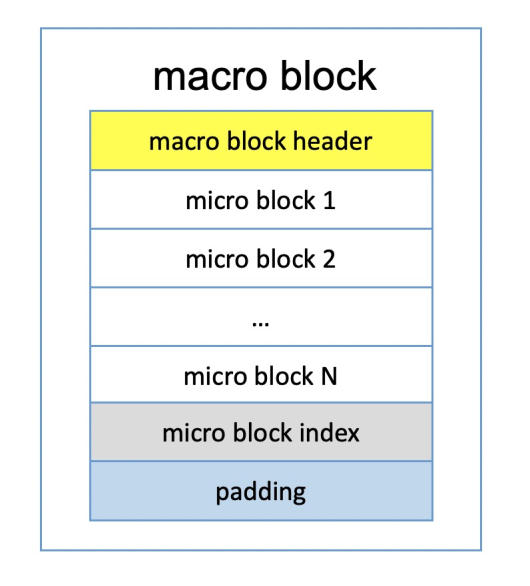

     7. data_后面的内存空间是给微块预留的
if (OB_FAIL(data_.advance(macro_block_header_size))) {
      STORAGE_LOG(WARN, "macro_block_header_size out of data buffer.", K(ret));
    } else {
       初始化header中的成员变量
memset(header_, 0, macro_block_header_size);
      header_->header_size_ = static_cast<int32_t>(macro_block_header_size);
      header_->version_ = SSTABLE_MACRO_BLOCK_HEADER_VERSION_v3;
      header_->magic_ = SSTABLE_DATA_HEADER_MAGIC;
      header_->attr_ = 0;
      header_->table_id_ = spec.table_id_;
      header_->data_version_ = spec.data_version_;
      header_->column_count_ = static_cast<int32_t>(column_count);
      header_->rowkey_column_count_ = static_cast<int32_t>(rowkey_column_count);
      header_->column_index_scale_ = static_cast<int32_t>(spec.column_index_scale_);
      header_->row_store_type_ = static_cast<int32_t>(spec.row_store_type_);
      header_->micro_block_size_ = static_cast<int32_t>(spec.micro_block_size_);
      header_->micro_block_data_offset_ = header_->header_size_ + static_cast<int32_t>(common_header_size);
      memset(header_->compressor_name_, 0, OB_MAX_HEADER_COMPRESSOR_NAME_LENGTH);
      MEMCPY(header_->compressor_name_, spec.compressor_name_, strlen(spec.compressor_name_));
      header_->data_seq_ = 0;
      header_->partition_id_ = spec.partition_id_;
       copy column id & type array;
for (int64_t i = 0; i < header_->column_count_; ++i) {
        column_ids_[i] = static_cast<int16_t>(spec.column_ids_[i]);
        column_types_[i] = spec.column_types_[i];
        column_orders_[i] = spec.column_orders_[i];
      }
    }
  }
  if (OB_SUCC(ret)) {
     指定数据在data_中的offset
    data_base_offset_ = header_->header_size_ + common_header_size;
  }
  return ret;
}

// src/storage/blocksstable/ob_micro_block_writer.h
// 下面是微块在内存中以及持久化的存储格式：
// memory
//  |- row data buffer
//        |- ObMicroBlockHeader
//        |- row data
//  |- row index buffer
//        |- ObRowIndex
//
// build output
//  |- compressed data
//        |- ObMicroBlockHeader
//        |- row data
//        |- RowIndex
class ObMicroBlockWriter : public ObIMicroBlockWriter {
public:
  virtual int append_row(const storage::ObStoreRow& row) override;
  virtual int build_block(char*& buf, int64_t& size) override;
  virtual void reuse() override;
  virtual int64_t get_block_size() const override;
  virtual int64_t get_row_count() const override;
  virtual int64_t get_data_size() const override;
  virtual int64_t get_column_count() const override;
  virtual common::ObString get_last_rowkey() const override;
  void reset();
};

// src/storage/blocksstable/ob_micro_block_index_writer.cpp
int ObMicroBlockIndexWriter::add_entry(
    const ObString& rowkey, const int64_t data_offset, bool can_mark_deletion, const int32_t delta)
{
  int ret = OB_SUCCESS;
  int32_t endkey_offset = static_cast<int32_t>(buffer_[ENDKEY_BUFFER_IDX].length());

   去除了一些参数检查的的代码
if (OB_FAIL(buffer_[INDEX_BUFFER_IDX].write(static_cast<int32_t>(data_offset)))) {
    STORAGE_LOG(WARN, "index buffer fail to write data_offset.", K(ret), K(data_offset));
  } else if (OB_FAIL(buffer_[INDEX_BUFFER_IDX].write(endkey_offset))) {
    STORAGE_LOG(WARN, "index buffer fail to write endkey_offset.", K(ret), K(endkey_offset));
  } else if (OB_FAIL(buffer_[ENDKEY_BUFFER_IDX].write(rowkey.ptr(), rowkey.length()))) {
    STORAGE_LOG(WARN, "data buffer fail to writer rowkey.", K(ret), K(rowkey));
  } else if (is_multi_version_minor_merge_ &&
             OB_FAIL(buffer_[MARK_DELETE_BUFFER_IDX].write(static_cast<uint8_t>(can_mark_deletion)))) {
    STORAGE_LOG(WARN, "fail to write mark deletion", K(ret), K(can_mark_deletion));
  } else if (is_multi_version_minor_merge_ && OB_FAIL(buffer_[DELTA_BUFFER_IDX].write(delta))) {
    STORAGE_LOG(WARN, "failed to write delta", K(ret));
  } else {
    ++micro_block_cnt_;
  }
  return ret;
}

// src/storage/blocksstable/ob_store_file_system.h
class ObStorageFile {
public:
 ...
  异步读取宏块、微块接口
  具体读的是微块还是宏块，通过read_info中offset_、size_指定
  该接口为异步的，数据读取成功后，会通过macro_handle通知调用者
 virtual int async_read_block(const ObMacroBlockReadInfo& read_info, ObMacroBlockHandle& macro_handle) = 0;

  异步写入宏块接口
 virtual int async_write_block(const ObMacroBlockWriteInfo& write_info, ObMacroBlockHandle& macro_handle) = 0;

  同步读写接口，一般是通过上面两个异步接口实现
 virtual int write_block(const ObMacroBlockWriteInfo& write_info, ObMacroBlockHandle& macro_handle) = 0;
 virtual int read_block(const ObMacroBlockReadInfo& read_info, ObMacroBlockHandle& macro_handle) = 0;
 ...
};
具体的读写接口的实现是在 ObStorageFile 的派生类 ObLocalStorageFile 中，可以参考下面代码了解其实现：
src/storage/blocksstable/ob_local_file_system.h。

// src/storage/blocksstable/ob_macro_block.h
class ObMacroBlock {
public:
  初始化宏块结构，主要做一些初始化的操作：
  1. 调用 reserve_header，将宏块的header映射到buffer中，见本文2.1的代码说明
 // 2. 调用 init_row_reader，根据ObRowStoreType初始化行reader
 int init(ObDataStoreDesc& spec);


 // 将一个微块append到该宏块中，主要就是将序列化好的微块数据copy到该宏块buffer中，
 // 并更新该宏块header中的元数据
 int write_micro_block(const ObMicroBlockDesc& micro_block_desc, int64_t& data_offset);


 // 对已经写满（或者不需要再写）的宏块，进行刷盘操作，具体包括：
 // 1. 序列化common header；
 // 2. 构建header、trailer中的各种元信息；
 // 3. 调用底层ObStorageFile::async_write_block，将数据异步写入到磁盘中；
 // 4. 宏块数据写成功后，会通过macro_handle通知上层。
 int flush(const int64_t cur_macro_seq, ObMacroBlockHandle& macro_handle, ObMacroBlocksWriteCtx& block_write_ctx);


 // 合并两个顺序的宏块，在compaction结束时，检查最后一个不满的宏块能否和上一个宏块合并，
 // 如果上一个宏块空间够用，则进行合并，这两个宏块的数据是已经排好序的，
 // 这个接口仅被 ObMacroBlockWriter::close 调用。merge函数主要流程如下：
 // 1. 再次检查当前宏块空间是否充足，不充足则报错返回；
 // 2. 对最后一个宏块的微块index追加到当前的微块index中；
 // 3. 将最后一个宏块的微块数据追加到当前微块的buffer中；
 // 4. 更新当前宏块header中的元数据。
 int merge(const ObMacroBlock& macro_block);


 // 和merge接口配合使用，主要是检查当前宏块能否多容纳一个宏块数据
 bool can_merge(const ObMacroBlock& macro_block);


 // 重置该宏块，主要用于复用该宏块对象
 void reset();
 ...
};

// src/storage/blocksstable/ob_macro_block_writer.cpp
class ObMacroBlockWriter {
public:
 // 根据data_store_desc中的table_id、partition_id等信息，打开一个宏块写入器
 int open(ObDataStoreDesc& data_store_desc, const ObMacroDataSeq& start_seq,
   const ObIArray<ObMacroBlockInfoPair>* lob_blocks = NULL, ObMacroBlockWriter* index_writer = NULL);


 // 追加一个宏块，主要会应用在这些场景：
 // 1. 在合并时，原来的SSTable的某个宏块没有修改，直接复用到当前SSTable中；
 // 2. 并行合并后，也可以用到这个接口，将多个没有重合数据的宏块进行追加。
 int append_macro_block(const ObMacroBlockCtx& macro_block_ctx);


 // 追加一个微块，和append_macro_block不同的是需要考虑是否存在数据重叠：
 // 1. 如果数据不重叠，则将micro_block追加到当前宏块中；
 // 2. 如果数据重叠，则需要构建micro_block的reader，将数据按row写到当前宏块中。
 int append_micro_block(const ObMicroBlock& micro_block);


 // 追加一行数据，会调用ObMicroBlockWriter::append_row
 int append_row(const storage::ObStoreRow& row, const bool virtual_append = false);


 // 关闭ObMacroBlockWriter，在关闭之前，会尝试将最后两个宏块合并，节省空间，
 // 最后将当前最后的宏块flush到磁盘，并等待刷盘成功（wait_io_finish）
 int close(storage::ObStoreRow* root = NULL, char* root_buf = NULL);
};

// src/storage/blocksstable/ob_store_file_system.h
// 坏块检查的定时任务
class ObFileSystemInspectBadBlockTask : public common::ObTimerTask {
public:
 // 定时任务基类的任务执行内容接口
 // 调用 inspect_bad_block
 virtual void runTimerTask();


private:
 // 对所有有效的宏块做坏块检查，主要流程为：
 // 1. 通过 ObPartitionService 初始化宏块的迭代器
 // 2. 根据 macro_iter，可以遍历所有的宏块，
 //  调用下面的 check_macro_block 做宏块检查
 void inspect_bad_block();


 // 做一些参数检查后，对数据宏块做坏块检查
 // 通过调用下面 check_data_block 来做数据检查
 int check_macro_block(const ObMacroBlockInfoPair& pair, const storage::ObTenantFileKey& file_key);


 // 将整个宏块的数据从磁盘读出来
 // 使用 ObSSTableMacroBlockChecker::check_data_block 做具体的检查
 int check_data_block(const MacroBlockId& macro_id, const blocksstable::ObFullMacroBlockMeta& full_meta,
   const storage::ObTenantFileKey& file_key);


 bool has_inited();


private:
 // 坏块检查任务是每个周期只做一部分，下面的参数记录了断点信息
 int64_t last_partition_idx_;
 int64_t last_sstable_idx_;
 int64_t last_macro_idx_;


 // 数据检查工具类，做宏块、微块、列相关的checksum校验
 ObSSTableMacroBlockChecker macro_checker_;
};
