0155.K kubeadm安装高可用K8S集群(1/2）

rundba 2022-04-09

1200

(1/2)使用kubeadm通过kubeadm-config.yaml文件部署多主多从kubernetes集群，并使用haproxy和keepalived提供的VIP实现master高可用。

0. ENV

0.1 软件版本

CentOS 7.6;

docker 20.10.14;

kubernetes 1.23.2(kubelet kubeadm kubectl)。

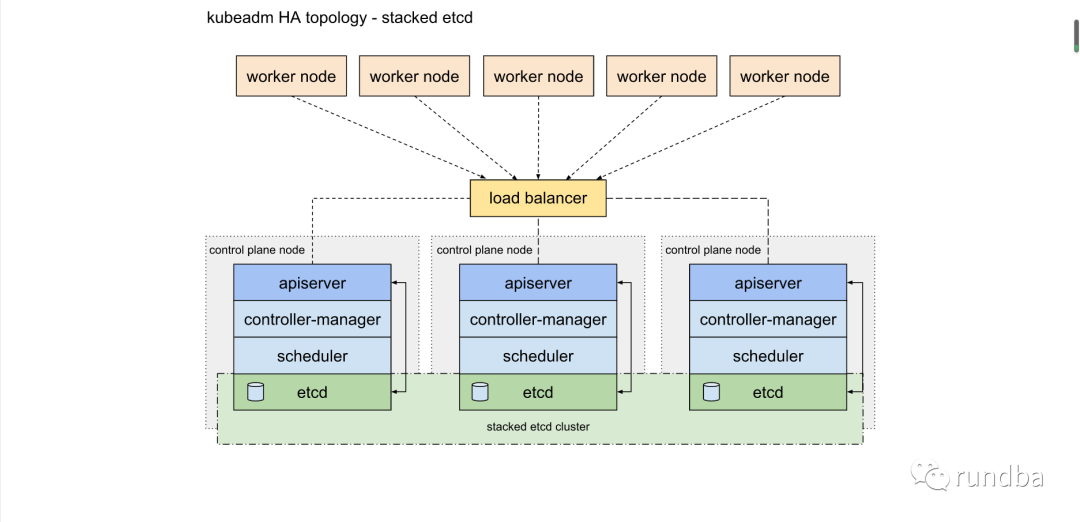

0.2 高可用架构图

0.3 集群配置

官方最低要求：

一台兼容的 Linux 主机。Kubernetes 项目为基于 Debian 和 Red Hat 的 Linux 发行版以及一些不提供包管理器的发行版提供通用的指令；
每台机器 2 GB 或更多的 RAM （如果少于这个数字将会影响你应用的运行内存)；
2 CPU 核或更多；
集群中的所有机器的网络彼此均能相互连接(公网和内网都可以)；
节点之中不可以有重复的主机名、MAC 地址或 product_uuid；
开启机器上的某些端口，如6443；
禁用交换分区。为了保证 kubelet 正常工作，你必须禁用交换分区。

按官方参考，建议最低2台(2C/2G/50G),进行Kubernetes集群搭建。

本次采用5台主机，实现高可用集群。3台control plane node(master)，2台worker node,每台机器采用16C/32G/500G进行配置。

序号	IP	主机名	备注
1	192.168.80.135	rh-master01	主节点1
2	192.168.80.136	rh-master02	主节点2
3	192.168.80.137	rh-master03	主节点3
4	192.168.80.138	rh-node01	worker节点1
5	192.168.80.139	rh-node02	worker节点2
6	192.168.80.134	rh-master-lb	VIP，提供多台主节点负载均衡功能

如无特殊说明，操作在所有节点操作。

1. 环境初始化

1) 检查操作系统版本

此方式下安装kubernetes集群要求CentOS版本要在7.5或以上

[root@rh-master01 ~]# cat etc/redhat-release
CentOS Linux release 7.6.1810 (Core)

2) 主机名解析

修改每台主机名，如：

hostnamectl set-hostname rh-master01

为方便后面集群节点间的直接调用，在这里配置主机名解析，企业中推荐使用DNS服务器。

使用空格缩进

tee -a /etc/hosts <<- EOF
192.168.80.134 rh-master-lb.rundba.com rh-master-lb
192.168.80.135 rh-master01.rundba.com rh-master01
192.168.80.136 rh-master02.rundba.com rh-master02
192.168.80.137 rh-master03.rundba.com rh-master03
192.168.80.138 rh-node01.rundba.com rh-node01
192.168.80.139 rh-node02.rundba.com rh-node02
EOF

3) 时间同步

K8S要求集群中的时间节点必须一致，这里使用chronyd进行同步，生产环境建议使用自己的时间服务器。

查看时区：

[root@rh-master01 ~]# timedatectl | grep "Time zone"
       Time zone: Asia/Shanghai (CST, +0800)

如果时区不对，设置为东八区：

timedatectl set-timezone Asia/Shanghai

安装chrony软件

yum -y install chrony

配置NTP Server地址

[root@rh-master01 ~]# grep server etc/chrony.conf
# Use public servers from the pool.ntp.org project.
#server 0.centos.pool.ntp.org iburst
#server 1.centos.pool.ntp.org iburst
#server 2.centos.pool.ntp.org iburst
#server 3.centos.pool.ntp.org iburst
server ntp1.aliyun.com iburst
server ntp2.aliyun.com iburst

启动服务

systemctl enable chronyd --now

写入硬件

hwclock -w

查看当前时间和硬件时间

date && hwclock -r

查看系统时间同步，服务前有^*表示为当前同步的ntp server

[root@rh-master01 ~]# chronyc sources -v
210 Number of sources = 2

  .-- Source mode  '^' = server, '=' = peer, '#' = local clock.
  .- Source state '*' = current synced, '+' = combined , '-' = not combined,
|    '?' = unreachable, 'x' = time may be in error, '~' = time too variable.
||                                                 .- xxxx [ yyyy ] +/- zzzz
||      Reachability register (octal) -.           |  xxxx = adjusted offset,
||      Log2(Polling interval) --.      |          |  yyyy = measured offset,
||                                \     |          |  zzzz = estimated error.
||                                 |    |           \
MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
^* ntp1.aliyun.com            3   6    37    14  +1144us[+1669us] +/-   44ms
^+ ntp2.aliyun.com            3   6    37    14  -1946us[-1946us] +/-   44ms

4) 禁用iptables和firewalld服务

K8S和docker在运行中会产生大量的iptables规则，为了不让系统规则跟他们混淆，直接关闭系统的规则。

systemctl disable firewalld --now

5) 禁用selinux

selinux是linux系统下的一个安全服务，建议关闭。

临时关闭selinux

[root@rh-master01 ~]# getenforce
Enforcing
[root@rh-master01 ~]# setenforce 0
[root@rh-master01 ~]# getenforce
Permissive

修改配置文件永久关闭selinux，需要重启生效

[root@rh-master01 ~]# sed -i 's/=enforcing/=disabled/g' etc/selinux/config

查看配置文件确认已修改

[root@rh-master01 ~]# grep SELINUX= etc/selinux/config
# SELINUX= can take one of these three values:
SELINUX=disabled

6) 禁用swap分区

临时关闭swap，需要重启

[root@rh-master01 ~]# swapoff -a
[root@rh-master01 ~]# swapon -s
[root@rh-master01 ~]# free -h
              total        used        free      shared  buff/cache   available
Mem:            31G        281M         30G         11M        235M         30G
Swap:            0B          0B          0B

永久关闭swap

同时vi etc/fstab文件中注释掉swap一行

#/dev/mapper/centos-swap swap                    swap    defaults        0 0

内核中关闭(sysctl.conf配置后k8s.conf不需要配置)

echo vm.swappiness=0 >> etc/sysctl.conf
sysctl -p

7) 将桥接的IPv4流量传递到iptables的链

在每个节点上将桥接的IPv4流量传递到iptables的链：

cat > /etc/sysctl.d/k8s.conf << EOF
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
vm.swappiness = 0
EOF

# 加载br_netfilter模块

[root@rh-master01 ~]# modprobe br_netfilter

# 查看是否加载

[root@rh-master01 ~]# lsmod | grep br_netfilter
br_netfilter           22256  0
bridge                151336  1 br_netfilter

# 生效

sysctl --system

8) 开启ipvs

在kubernetes中service有两种代理模型，一种是基于iptables，另一种是基于ipvs的。ipvs的性能要高于iptables的，但是如果要使用它，需要手动载入ipvs模块。

在每个节点安装ipset和ipvsadm：

yum -y install ipset ipvsadm
cat > etc/sysconfig/modules/ipvs.modules <<EOF
#!/bin/bash
modprobe -- ip_vs
modprobe -- ip_vs_rr
modprobe -- ip_vs_wrr
modprobe -- ip_vs_sh
modprobe -- nf_conntrack_ipv4
EOF

授权、运行、检查是否加载：

chmod 755 etc/sysconfig/modules/ipvs.modules && bash etc/sysconfig/modules/ipvs.modules && lsmod | grep -e ip_vs -e nf_conntrack_ipv4

检查是否加载：

lsmod | grep -e ipvs -e nf_conntrack_ipv4

9) 所有节点配置limit

临时生效:

ulimit -SHn 65536

永久生效:

cat >> /etc/security/limits.conf << EOF
# k8s add
* soft nofile 65536
* hard nofile 65536
* soft nproc 4096
* hard nproc 4096
* soft memlock unlimited
* hard memlock unlimited
EOF

10) 在rh-master01节点设置免密钥登录到其他节点

在rh-master01节点生成配置文件和整数，并传输到其他节点上。

# 遇到输入，直接Enter即可

ssh-keygen -t rsa

将公钥传输到其它主机

for i in rh-master01 rh-master02 rh-master03 rh-node01 rh-node02; do ssh-copy-id -i .ssh/id_rsa.pub $i;done

验证到其它主机ssh等效性配置正常

[root@rh-master01 ~]# for i in rh-master01 rh-master02 rh-master03 rh-node01 rh-node02; do ssh $i hostname;done
rh-master01
rh-master02
rh-master03
rh-node01
rh-node02

11) 所有节点升级系统并重启(非必须)

所有节点升级系统并重启，此处没有升级内核：

yum -y --exclude=kernel* update  && reboot

12) 内核配置(非必须)

12.1) 查看默认的内核

查看默认的内核：

[root@rh-master01 ~]# uname -r
3.10.0-957.el7.x86_64

12.2) 升级内核配置

CentOS7需要升级内核到4.18+。

a) 在 CentOS 7 上启用 ELRepo 仓库

[root@rh-master01 ~]# rpm --import https://www.elrepo.org/RPM-GPG-KEY-elrepo.org

安装elrepo-release

[root@rh-master01 ~]# rpm -Uvh http://www.elrepo.org/elrepo-release-7.0-2.el7.elrepo.noarch.rpm
Retrieving http://www.elrepo.org/elrepo-release-7.0-2.el7.elrepo.noarch.rpm
Retrieving http://elrepo.org/elrepo-release-7.0-4.el7.elrepo.noarch.rpm
Preparing...                          ################################# [100%]
Updating  installing...
   1:elrepo-release-7.0-4.el7.elrepo  ################################# [100%]

b) 仓库启用后，你可以使用下面的命令列出可用的内核相关包

[root@rh-master01 ~]# yum --disablerepo="*" --enablerepo="elrepo-kernel" list available
Loaded plugins: fastestmirror
Loading mirror speeds from cached hostfile
 * elrepo-kernel: mirrors.tuna.tsinghua.edu.cn
elrepo-kernel                                                                                                                                   | 3.0 kB  00:00:00
elrepo-kernel/primary_db                                                                                                                        | 2.1 MB  00:00:01
Available Packages
elrepo-release.noarch                                                              7.0-5.el7.elrepo                                                       elrepo-kernel
kernel-lt.x86_64                                                                   5.4.188-1.el7.elrepo                                                   elrepo-kernel
kernel-lt-devel.x86_64                                                             5.4.188-1.el7.elrepo                                                   elrepo-kernel
kernel-lt-doc.noarch                                                               5.4.188-1.el7.elrepo                                                   elrepo-kernel
kernel-lt-headers.x86_64                                                           5.4.188-1.el7.elrepo                                                   elrepo-kernel
kernel-lt-tools.x86_64                                                             5.4.188-1.el7.elrepo                                                   elrepo-kernel
kernel-lt-tools-libs.x86_64                                                        5.4.188-1.el7.elrepo                                                   elrepo-kernel
kernel-lt-tools-libs-devel.x86_64                                                  5.4.188-1.el7.elrepo                                                   elrepo-kernel
kernel-ml.x86_64                                                                   5.17.1-1.el7.elrepo                                                    elrepo-kernel
kernel-ml-devel.x86_64                                                             5.17.1-1.el7.elrepo                                                    elrepo-kernel
kernel-ml-doc.noarch                                                               5.17.1-1.el7.elrepo                                                    elrepo-kernel
kernel-ml-headers.x86_64                                                           5.17.1-1.el7.elrepo                                                    elrepo-kernel
kernel-ml-tools.x86_64                                                             5.17.1-1.el7.elrepo                                                    elrepo-kernel
kernel-ml-tools-libs.x86_64                                                        5.17.1-1.el7.elrepo                                                    elrepo-kernel
kernel-ml-tools-libs-devel.x86_64                                                  5.17.1-1.el7.elrepo                                                    elrepo-kernel
perf.x86_64                                                                        5.17.1-1.el7.elrepo                                                    elrepo-kernel
python-perf.x86_64                                                                 5.17.1-1.el7.elrepo                                                    elrepo-kernel

c) 安装最新的主线稳定内核

[root@rh-master01 ~]# yum -y --enablerepo=elrepo-kernel install kernel-ml
Loaded plugins: fastestmirror
Loading mirror speeds from cached hostfile
 * base: mirrors.ustc.edu.cn
 * elrepo: mirrors.tuna.tsinghua.edu.cn
 * elrepo-kernel: mirrors.tuna.tsinghua.edu.cn
 * extras: mirrors.aliyun.com
 * updates: mirrors.aliyun.com
elrepo                                                                                                                                          | 3.0 kB  00:00:00
elrepo/primary_db                                                                                                                               | 435 kB  00:00:01
Resolving Dependencies
--> Running transaction check
---> Package kernel-ml.x86_64 0:5.17.1-1.el7.elrepo will be installed
--> Finished Dependency Resolution

Dependencies Resolved
=======================================================================================================================================================================
 Package                              Arch                              Version                                         Repository                                Size
=======================================================================================================================================================================
Installing:
 kernel-ml                            x86_64                            5.17.1-1.el7.elrepo                             elrepo-kernel                             56 M

Transaction Summary
=======================================================================================================================================================================
Install  1 Package

Total download size: 56 M
Installed size: 255 M
Downloading packages:
kernel-ml-5.17.1-1.el7.elrepo.x86_64.rpm                                                                                                        |  56 MB  00:00:20
Running transaction check
Running transaction test
Transaction test succeeded
Running transaction
Warning: RPMDB altered outside of yum.
  Installing : kernel-ml-5.17.1-1.el7.elrepo.x86_64                                                                                                                1/1
  Verifying  : kernel-ml-5.17.1-1.el7.elrepo.x86_64                                                                                                                1/1

Installed:
  kernel-ml.x86_64 0:5.17.1-1.el7.elrepo

Complete!

d) 设置 GRUB 默认的内核版本

vim etc/default/grub
GRUB_TIMEOUT=5
GRUB_DISTRIBUTOR="$(sed 's, release .*$,,g' etc/system-release)"
GRUB_DEFAULT=0        #将GRUB_DEFAULT=saved修改为0，GRUB初始化页面的第一个内核将作为默认内核
GRUB_DISABLE_SUBMENU=true
GRUB_TERMINAL_OUTPUT="console"
GRUB_CMDLINE_LINUX="crashkernel=auto rd.lvm.lv=centos/root rhgb quiet"
GRUB_DISABLE_RECOVERY="true"

e) 重新创建内核配置

[root@rh-master01 ~]# grub2-mkconfig -o boot/grub2/grub.cfg
Generating grub configuration file ...
Found linux image: /boot/vmlinuz-5.17.1-1.el7.elrepo.x86_64
Found initrd image: /boot/initramfs-5.17.1-1.el7.elrepo.x86_64.img
Found linux image: /boot/vmlinuz-3.10.0-957.el7.x86_64
Found initrd image: /boot/initramfs-3.10.0-957.el7.x86_64.img
Found linux image: /boot/vmlinuz-0-rescue-798f08d79bbe4b428bfb56ea5272a098
Found initrd image: /boot/initramfs-0-rescue-798f08d79bbe4b428bfb56ea5272a098.img
done

f) 重启机器应用最新内核

reboot

g) 查看最新内核版本

[root@rh-master01 ~]# uname -sr
Linux 5.17.1-1.el7.elrepo.x86_64

2. 每个节点安装Docker、kubeadm、kubelet和kubectl

2.1 安装Docker

1) 安装Docker

使用阿里云docker镜像

wget https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo -O etc/yum.repos.d/docker-ce.repo

查看支持的docker的镜像版本：

yum list docker-ce --showduplicates

安装最新版本：

yum -y install docker-ce

--假如需要安装指定版本，请指定版本号：

yum install -y docker-ce-20.10.13-3.el7 docker-ce-cli-20.10.13-3.el7 containerd.io

启动docker服务并设置为开机启动

systemctl enable docker && systemctl restart docker

查看版本

docker version
systemctl start docker
docker info

2) 设置Docker镜像加速器

sudo mkdir -p etc/docker

sudo tee etc/docker/daemon.json <<-'EOF'
{
  "exec-opts": ["native.cgroupdriver=systemd"],
  "registry-mirrors": ["https://du3ia00u.mirror.aliyuncs.com"],
  "live-restore": true,
  "log-driver":"json-file",
  "log-opts": {"max-size":"500m", "max-file":"3"},
  "storage-driver": "overlay2"
}
EOF

URL也可更换为：

https://b9pmyelo.mirror.aliyuncs.com

重新加载服务变更

sudo systemctl daemon-reload

重启docker服务

sudo systemctl restart docker

2.2 添加阿里云的YUM软件源

由于kubernetes的镜像源在国外，非常慢，这里切换成国内的阿里云镜像源：

cat > etc/yum.repos.d/kubernetes.repo << EOF
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

2.3 安装kubeadm、kubelet和kubectl

1) 查看当前支持哪些版本

yum list kubelet --showduplicates | sort -r

2) 安装kubelet kubeadm kubectl

安装最新版本，截止2022-03-30最新版本为1.23.5(本次不安装最新版本)

yum install -y kubelet kubeadm kubectl

本次指定版本号部署，后续进行升级：

[root@rh-master01 ~]# yum -y install kubelet-1.23.2 kubeadm-1.23.2 kubectl-1.23.2
Loaded plugins: fastestmirror
Loading mirror speeds from cached hostfile
 * base: mirrors.ustc.edu.cn
 * elrepo: mirrors.tuna.tsinghua.edu.cn
 * extras: mirrors.aliyun.com
 * updates: mirrors.aliyun.com
Resolving Dependencies
--> Running transaction check
---> Package kubeadm.x86_64 0:1.23.2-0 will be installed
--> Processing Dependency: kubernetes-cni >= 0.8.6 for package: kubeadm-1.23.2-0.x86_64
---> Package kubectl.x86_64 0:1.23.2-0 will be installed
---> Package kubelet.x86_64 0:1.23.2-0 will be installed
--> Running transaction check
---> Package kubernetes-cni.x86_64 0:0.8.7-0 will be installed
--> Finished Dependency Resolution

Dependencies Resolved
=======================================================================================================================================================================
 Package                                     Arch                                Version                                 Repository                               Size
=======================================================================================================================================================================
Installing:
 kubeadm                                     x86_64                              1.23.2-0                                kubernetes                              9.0 M
 kubectl                                     x86_64                              1.23.2-0                                kubernetes                              9.5 M
 kubelet                                     x86_64                              1.23.2-0                                kubernetes                               21 M
Installing for dependencies:
 kubernetes-cni                              x86_64                              0.8.7-0                                 kubernetes                               19 M

Transaction Summary
=======================================================================================================================================================================
Install  3 Packages (+1 Dependent package)

Total download size: 58 M
Installed size: 261 M
Downloading packages:
(1/4): 467629e304b29edc810caf1284ed9e0f7f32066b99aa08e1f8438e3814d45b1a-kubeadm-1.23.2-0.x86_64.rpm                                             | 9.0 MB  00:00:16
(2/4): 3573b1aa29bf52185d789ec7ba9835307211b3d4b70c92c0ad96423c0ce1aa4f-kubectl-1.23.2-0.x86_64.rpm                                             | 9.5 MB  00:00:16
(3/4): db7cb5cb0b3f6875f54d10f02e625573988e3e91fd4fc5eef0b1876bb18604ad-kubernetes-cni-0.8.7-0.x86_64.rpm                                       |  19 MB  00:00:31
(4/4): 0714477a6941499ce3d594cd8e0c440493770bd25b36efdd4ec88eadff25c2ea-kubelet-1.23.2-0.x86_64.rpm                                             |  21 MB  00:00:34
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
Total                                                                                                                                  1.1 MB/s |  58 MB  00:00:50
Running transaction check
Running transaction test
Transaction test succeeded
Running transaction
  Installing : kubernetes-cni-0.8.7-0.x86_64                                                                                                                       1/4
  Installing : kubelet-1.23.2-0.x86_64                                                                                                                             2/4
  Installing : kubectl-1.23.2-0.x86_64                                                                                                                             3/4
  Installing : kubeadm-1.23.2-0.x86_64                                                                                                                             4/4
  Verifying  : kubectl-1.23.2-0.x86_64                                                                                                                             1/4
  Verifying  : kubelet-1.23.2-0.x86_64                                                                                                                             2/4
  Verifying  : kubeadm-1.23.2-0.x86_64                                                                                                                             3/4
  Verifying  : kubernetes-cni-0.8.7-0.x86_64                                                                                                                       4/4

Installed:
  kubeadm.x86_64 0:1.23.2-0                              kubectl.x86_64 0:1.23.2-0                              kubelet.x86_64 0:1.23.2-0

Dependency Installed:
  kubernetes-cni.x86_64 0:0.8.7-0

Complete!

3) docker和kubelet cgroup driver设置

Kubernetes推荐使用systemd来代替cgroupfs，为了实现Docker使用的cgroup driver和kubelet使用的cgroup driver一致，建议修改"/etc/sysconfig/kubelet"文件的内容：

vim etc/sysconfig/kubelet        #编辑配置文件修改内容如下
KUBELET_EXTRA_ARGS="--cgroup-driver=systemd"
KUBE_PROXY_MODE="ipvs"

设置为开机自启动即可，由于没有生成配置文件，集群初始化后自动启动：

systemctl enable kubelet

查看docker当前使用的cgroup

[root@rh-master01 ~]# docker info | grep -i "Cgroup Driver"
 Cgroup Driver: systemd

2.4 高可用组件安装

注意：如果不是高可用集群，haproxy和keepalived无需安装。

1) rh-master01、rh-master02、rh-master03节点通过yum安装HAProxy和keepAlived

yum -y install keepalived haproxy

2) rh-master01、rh-master02、rh-master03节点配置HAProxy

备份配置文件：

cp etc/haproxy/haproxy.cfg etc/haproxy/haproxy.cfg.orig

修改配置文件:

vim /etc/haproxy/haproxy.cfg      #将原内容更换为如下内容
global
  maxconn  2000
  ulimit-n  16384
  log  127.0.0.1 local0 err
  stats timeout 30s

defaults
  log global
  mode  http
  option  httplog
  timeout connect 5000
  timeout client  50000
  timeout server  50000
  timeout http-request 15s
  timeout http-keep-alive 15s

frontend monitor-in
  bind *:33305
  mode http
  option httplog
  monitor-uri /monitor

listen stats
  bind    *:8006
  mode    http
  stats   enable
  stats   hide-version
  stats   uri       /stats
  stats   refresh   30s
  stats   realm     Haproxy\ Statistics
  stats   auth      admin:admin

frontend rh-master
  bind 0.0.0.0:16443
  bind 127.0.0.1:16443
  mode tcp
  option tcplog
  tcp-request inspect-delay 5s
  default_backend rh-master

backend rh-master
  mode tcp
  option tcplog
  option tcp-check
  balance roundrobin
  default-server inter 10s downinter 5s rise 2 fall 2 slowstart 60s maxconn 250 maxqueue 256 weight 100
  # 下面的配置根据实际情况修改
  server rh-master01  192.168.80.135:6443  check
  server rh-master02  192.168.80.136:6443  check
  server rh-master03  192.168.80.137:6443  check

3) rh-master01配置Keepalived

备份配置文件：

cp /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.orig

修改配置文件：

vim /etc/keepalived/keepalived.conf      #将原内容更换为如下内容
! Configuration File for keepalived
global_defs {
    ## 标识本节点的字条串，通常为 hostname
    router_id rh-master01
    script_user root
    enable_script_security
}




## 检测脚本
## keepalived 会定时执行脚本并对脚本执行的结果进行分析，动态调整 vrrp_instance 的优先级。如果脚本执行结果为 0，并且 weight 配置的值大于 0，则优先级相应的增加。如果脚本执行结果非 0，并且 weight配置的值小于 0，则优先级相应的减少。其他情况，维持原本配置的优先级，即配置文件中 priority 对应的值。
#vrrp_script chk_apiserver {
#    script "/etc/keepalived/check_apiserver.sh"
#    # 每2秒检查一次
#    interval 2
#    # 一旦脚本执行成功，权重减少5
#    weight -5
#    fall 3
#    rise 2
#}




## 定义虚拟路由，VI_1 为虚拟路由的标示符，自己定义名称
vrrp_instance VI_1 {
    ## 主节点为 MASTER，对应的备份节点为 BACKUP
    state MASTER
    ## 绑定虚拟 IP 的网络接口，与本机 IP 地址所在的网络接口相同
    interface ens33
    # 主机的IP地址
    mcast_src_ip 192.168.80.135
    # 虚拟路由id
    virtual_router_id 100
    ## 节点优先级，值范围 0-254，MASTER 要比 BACKUP 高
    priority 150
     ## 优先级高的设置 nopreempt 解决异常恢复后再次抢占的问题
    nopreempt
    ## 组播信息发送间隔，所有节点设置必须一样，默认 1s
    advert_int 2
    ## 设置验证信息，所有节点必须一致
    authentication {
        auth_type PASS
        auth_pass K8SHA_KA_AUTH
    }
    ## 虚拟 IP 池, 所有节点设置必须一样
    virtual_ipaddress {
      ## 虚拟 ip，可以定义多个
        192.168.80.134/24
    }
    track_script {
       chk_apiserver
    }
}

4) rh-master02配置Keepalived

备份配置文件：

cp /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.orig

修改配置文件：

vim /etc/keepalived/keepalived.conf      #将原内容更换为如下内容
! Configuration File for keepalived
global_defs {
    router_id rh-master02
    script_user root
    enable_script_security
}
#vrrp_script chk_apiserver {
#    script "/etc/keepalived/check_apiserver.sh"
#    interval 2
#    weight -5
#    fall 3
#    rise 2
#}


vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    mcast_src_ip 192.168.80.136
    virtual_router_id 100
    priority 100
    advert_int 2
    authentication {
        auth_type PASS
        auth_pass K8SHA_KA_AUTH
    }
    virtual_ipaddress {
        192.168.80.134/24
    }
    track_script {
      chk_apiserver
    }
}

5) rh-master03配置Keepalived

备份配置文件：

cp /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.orig

修改配置文件：

vim /etc/keepalived/keepalived.conf      #将原内容更换为如下内容
! Configuration File for keepalived
global_defs {
    router_id rh-master03
    script_user root
    enable_script_security
}
#vrrp_script chk_apiserver {
#    script "/etc/keepalived/check_apiserver.sh"
#    interval 2
#    weight -5
#    fall 3
#    rise 2
#}
vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    mcast_src_ip 192.168.80.137
    virtual_router_id 100
    priority 100
    advert_int 2
    authentication {
        auth_type PASS
        auth_pass K8SHA_KA_AUTH
    }
    virtual_ipaddress {
        192.168.80.134/24
    }
    track_script {
       chk_apiserver
    }
}

6) 在rh-master01、rh-master02、rh-master03上新建监控脚本，并设置权限(keepalived.conf中未开启vrrp_script chk_apiserver，则不需要配置)

新建脚本：

vim /etc/keepalived/check_apiserver.sh
#!/bin/bash


err=0
for k in $(seq 1 5)
do
    check_code=$(pgrep kube-apiserver)
    if [[ $check_code == "" ]]; then
        err=$(expr $err + 1)
        sleep 5
        continue
    else
        err=0
        break
    fi
done

if [[ $err != "0" ]]; then
    echo "systemctl stop keepalived"
    /usr/bin/systemctl stop keepalived
    exit 1
else
    exit 0
fi

赋予执行权限：

chmod u+x /etc/keepalived/check_apiserver.sh

7) 在rh-master01、rh-master02、rh-master03上启动haproxy和keepalived

systemctl daemon-reload
systemctl enable --now haproxy
systemctl enable --now keepalived

测试VIP(虚拟IP)：

[root@rh-master01 ~]# ping 192.168.80.134 -c 2        #该IP默认配置在master01上
PING 192.168.80.134 (192.168.80.134) 56(84) bytes of data.
64 bytes from 192.168.80.134: icmp_seq=1 ttl=64 time=0.077 ms
64 bytes from 192.168.80.134: icmp_seq=2 ttl=64 time=0.053 ms

- 未完待续 -

旨在交流，不足之处，还望抛砖。

作者:王坤，微信公众号:rundba，欢迎转载，转载请注明出处。

如需公众号转发，请联系wx: landnow。

往期推荐

0154.K master初始化后_kube-proxy状态一直为CrashLoopBackOff处理记录

云原生DevOps，研发一体化的践行利器

0152.K 在K8S中安装/升级/卸载 Kuboard v3

0151.K 升级kuboard(内建用户库方式)

0150.K 安装kuboard(内建用户库方式)

0147.k kubernetes 3节点实验环境安装

数据库

文章转载自rundba，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

0155.K kubeadm安装高可用K8S集群(1/2）

评论
