k8s部署-21-ingress-nginx实现原理和部署，并简单使用

运维家 2022-03-27

599

上文我们讲通信方式的时候，最后集群外访问集群内的时候，涉及到了ingress，那么本文我们就详细的来了解下ingress。

Ingress 是对集群中服务的外部访问进行管理的 API 对象，典型的访问方式是 HTTP。

Ingress 可以提供负载均衡、SSL 终结和基于名称的虚拟托管。

什么是ingress

Ingress 公开了从集群外部到集群内服务的 HTTP 和 HTTPS 路由。流量路由由 Ingress 资源上定义的规则控制。

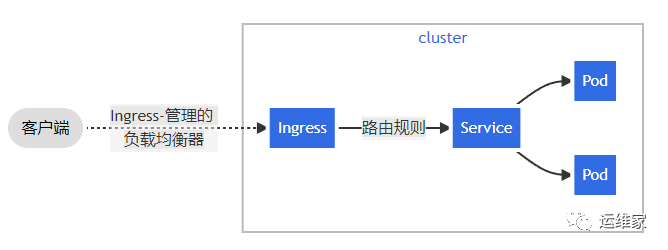

下面是一个将所有流量都发送到同一 Service 的简单 Ingress 示例：

Ingress 可为 Service 提供外部可访问的 URL、负载均衡流量、终止 SSL/TLS，以及基于名称的虚拟托管。Ingress 控制器通常负责通过负载均衡器来实现 Ingress，尽管它也可以配置边缘路由器或其他前端来帮助处理流量。

Ingress 不会公开任意端口或协议。将 HTTP 和 HTTPS 以外的服务公开到 Internet 时，通常使用 Service.Type=NodePort 或 Service.Type=LoadBalancer 类型的 Service。

下载配置文件

# 创建一个存放ingress-nginx配置文件的目录
[root@node1 ~]# mkdir ingress-nginx
[root@node1 ~]# cd ingress-nginx/
[root@node1 ingress-nginx]#

从公众号后台回复“ingress-nginx配置文件”，即可获取该文件。该文件中的配置就不多看了，主要可以看下新建了一个命名空间为“ingress-nginx”，并下载了哪几个镜像，如下：

# 查看命名空间
[root@node1 ingress-nginx]# grep namespace mandatory.yaml -m 1
  namespace: ingress-nginx
[root@node1 ingress-nginx]#


# 查看镜像，可以看到都是国内的地址，所以这次就不用翻墙了
[root@node1 ingress-nginx]# grep image mandatory.yaml
          # Any image is permissible as long as:
          image: mirrorgooglecontainers/defaultbackend-amd64:1.5
          image: registry.cn-hangzhou.aliyuncs.com/google_containers/nginx-ingress-controller:0.20.0
[root@node1 ingress-nginx]#


# 执行该文件
[root@node1 ingress-nginx]# kubectl apply -f mandatory.yaml

查看创建结果

等到pod的状态是running的时候，说明创建成功了；

[root@node1 ingress-nginx]# kubectl get all -n ingress-nginx
NAME                                        READY   STATUS    RESTARTS   AGE
pod/default-http-backend-86dcdf4845-lkpkz   1/1     Running   0          23s


NAME                           TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)   AGE
service/default-http-backend   ClusterIP   10.233.29.22   <none>        80/TCP    23s


NAME                                      DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR                          AGE
daemonset.apps/nginx-ingress-controller   0         0         0       0            0           custom/ingress-controller-ready=true   23s


NAME                                   READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/default-http-backend   1/1     1            1           23s


NAME                                              DESIRED   CURRENT   READY   AGE
replicaset.apps/default-http-backend-86dcdf4845   1         1         1       23s
[root@node1 ingress-nginx]#

如果pod的状态异常，我们可以使用如下命令来查看具体原因：

[root@node1 yunweijia]# kubectl -n ingress-nginx describe pod default-http-backend-86dcdf4845-lkpkz
# 主要观察 Events内容

暴露一个端口出来访问

1、node打标签，在这里我们使用node2，也就是192.168.112.131服务器来测试，首先操作如下：

# 查看node节点名称
[root@node1 ingress-nginx]# kubectl get node
NAME    STATUS   ROLES    AGE   VERSION
node2   Ready    <none>   7d    v1.20.2
node3   Ready    <none>   7d    v1.20.2
[root@node1 ingress-nginx]#


# 将node2节点打上一个ingress标签
[root@node1 ingress-nginx]# kubectl label node node2 app=ingress
node/node2 labeled
[root@node1 ingress-nginx]#

2、修改配置文件；

# 修改的就是我们上面下载的那个文件
[root@node1 ingress-nginx]# vim mandatory.yaml
# 找到272行，进行修改如下：
272     spec:
273       serviceAccountName: nginx-ingress-serviceaccount
274       hostNetwork: true
275       nodeSelector:
276           #custom/ingress-controller-ready: "true"
277           app: ingress
278       containers:
279         - name: nginx-ingress-controller
280           image: registry.cn-hangzhou.aliyuncs.com/google_containers/nginx-ingress-controller:0.20.0
281           args:
# 主要是 app: ingress进行了修改，并注释了原内容

3、重新执行让其生效并检测；

[root@node1 ingress-nginx]# kubectl apply -f mandatory.yaml
# 稍等两分钟，会出现两个pod，并且为running的时候，就表示生效了
[root@node1 ingress-nginx]# kubectl get pod -n ingress-nginx
NAME                                    READY   STATUS    RESTARTS   AGE
default-http-backend-86dcdf4845-lkpkz   1/1     Running   0          50m
nginx-ingress-controller-qsgfk          1/1     Running   0          40m
[root@node1 ingress-nginx]#

切换到node2节点上，验证端口号：

[root@node2 ~]# netstat -tunlp | grep 80
tcp        0      0 0.0.0.0:18080           0.0.0.0:*               LISTEN      44694/nginx: master
tcp        0      0 192.168.112.131:2380    0.0.0.0:*               LISTEN      771/etcd
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      44694/nginx: master
tcp6       0      0 :::18080                :::*                    LISTEN      44694/nginx: master
tcp6       0      0 :::80                   :::*                    LISTEN      44694/nginx: master
[root@node2 ~]# netstat -tunlp | grep 443
tcp        0      0 0.0.0.0:443             0.0.0.0:*               LISTEN      44694/nginx: master
tcp6       0      0 :::6443                 :::*                    LISTEN      729/kube-apiserver
tcp6       0      0 :::443                  :::*                    LISTEN      44694/nginx: master
[root@node2 ~]#

4、新建一个demo来测试，在这里我们使用tomcat来测试，文件内容如下；

[root@node1 ingress-nginx]# vim ingress-demo.yaml
#deploy
apiVersion: apps/v1
kind: Deployment
metadata:
  name: tomcat-demo
spec:
  selector:
    matchLabels:
      app: tomcat-demo
  replicas: 1
  template:
    metadata:
      labels:
        app: tomcat-demo
    spec:
      containers:
      - name: tomcat-demo
        image: registry.cn-hangzhou.aliyuncs.com/liuyi01/tomcat:8.0.51-alpine
        ports:
        - containerPort: 8080
---
#service
apiVersion: v1
kind: Service
metadata:
  name: tomcat-demo
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 8080
  selector:
    app: tomcat-demo


---
#ingress
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: tomcat-demo
spec:
  rules:
  - host: tomcat.yunweijia.com
    http:
      paths:
      - path:
        backend:
          serviceName: tomcat-demo
          servicePort: 80
[root@node1 ingress-nginx]#

5、创建该pod；

[root@node1 ingress-nginx]# kubectl create -f ingress-demo.yaml

PS：此处稍等3分钟，进行如下检测，确保为running状态。

[root@node1 ingress-nginx]# kubectl get pod | grep tomcat-demo
tomcat-demo-54cbbcffdb-x8qck   1/1     Running   0          27m
[root@node1 ingress-nginx]#

6、修改本机（windows上的，就是你的客户端）hosts文件，文件最后面新增如下两行内容：

192.168.112.131 api.yunweijia.com
192.168.112.131 tomcat.yunweijia.com

7、浏览器访问

http://api.yunweijia.com

返回状态如下：

为什么返回这个呢，这是因为我们运行的demo中没有定义该名字，所以k8s默认返回了一个backend，就是404，这是正常流程。

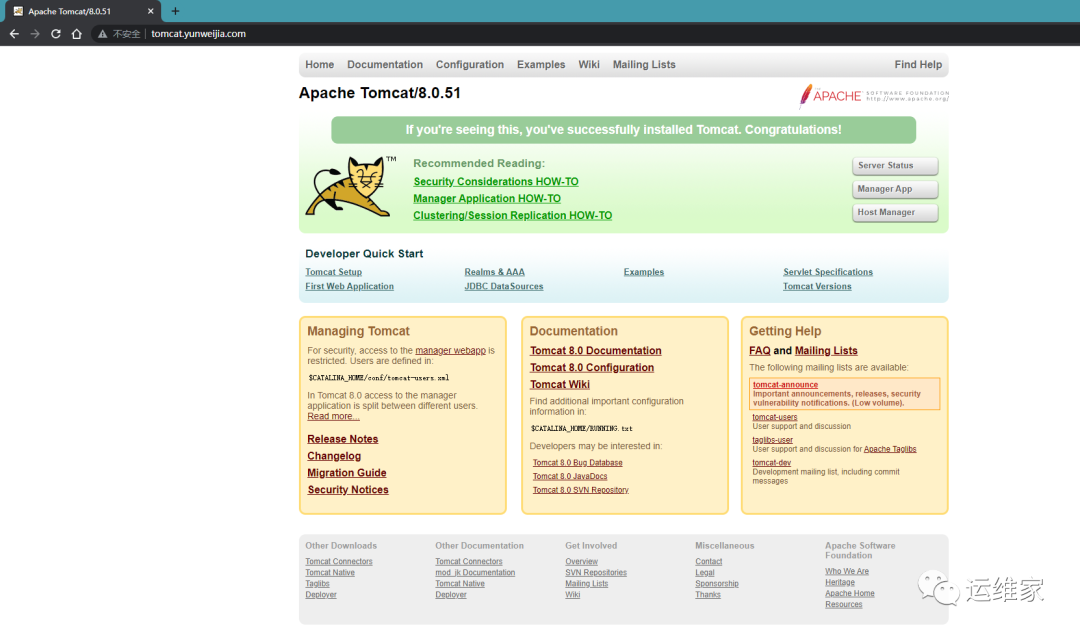

http://tomcat.yunweijia.com

返回状态如下：

至此，本文结束。

发现从开始到现在，一直没有说过k8s的yaml文件如何编写，格式怎样，下一篇我们就主要介绍该内容。
