【经验与坑】Java实现股市摆盘实时推送

码农智涵的程序人生 2022-03-07

2343

所使用技术

Spring Boot
Redis
WebSocket

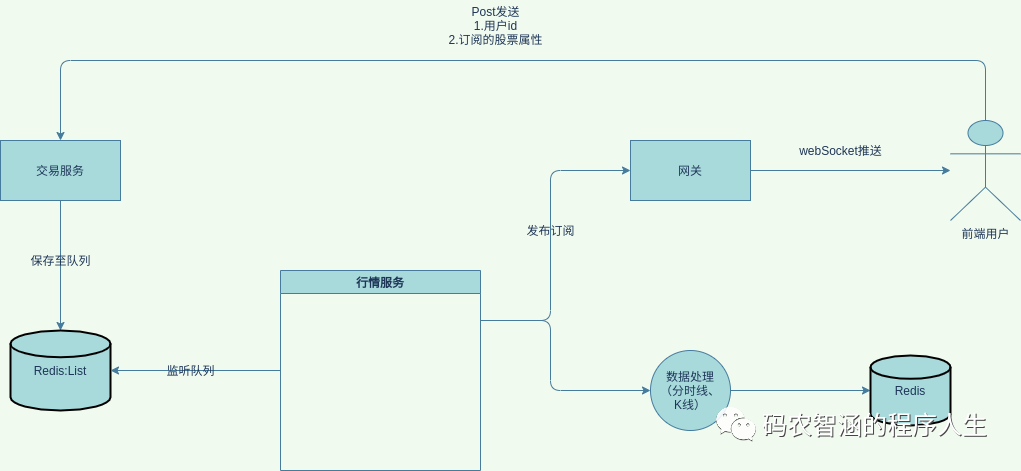

架构图

详细说明：交易服务也就是实时行情数据源产生的摆盘数据，存放在redis的队列内，然后行情服务会监听这个队列，获取这个队列里面的行情节点，经过数据处理，生成K线数据，然后存放redis内。同时，将行情数据发布给网关，网关订阅到行情数据后，使用WebSocket实时推送给前端用户。

涉及的问题

1.数据从哪里来

这里的行情数据不是本系统产生的，而是通过对接第三方券商（比如Futu证券等）拿到行情，然后我们这边再对这些数据进行处理然后推送展示。

产生的行情数据结构中，最为重要的包含：成交价格，成交量，成交时间这三个字段，其他的包括股票编号、时间戳等等也是要放进队列中的，方便后续拓展。

2.什么是分时线

分时线就是每分钟的最后一笔成交价的连线。分时线即大盘、个股分时走势图中的白色曲线，反映的是大盘、个股的实时走势。分时线是实时变动的，这里就要使用 WebSocket 技术推送行情了。那么也就引出了另外的问题，分时线数据如何存储？仔细推测，要存储分时图的数据，我们就要将每一分钟的最后一口价进行存储，并且存储时需要注明这个价格是哪一分钟的价格，这些细节问题后续在功能实现部分会道出解决办法。

3.什么是K线图

股市中的K线图的画法包含四个数据，即开盘价、最高价、最低价、收盘价、成交量、成交额，所有的K线都是围绕这四个数据展开的，反映大势的状况和价格信息。如果把每日的K线图放在一张纸上，就能得到日K线图，同样道理就能得到周、月图。

举个例子：比如今天是2022-03-01，那么今天就会产生一个日K数据，数据包含：日期（精确到日，即2022-03-01），开盘价（今天的最低价格）、收盘价（今天的最后一口价），成交量（今天的总成交量），成交额（今天的总成交额）。同理，周线、月线都是一样的规则。

4.为什么要把数据保存到redis队列中，然后行情服务再去主动获取队列里的行情？而不直接使用Redis的发布订阅机制将行情发布给行情服务；或者使用rocketMQ，将行情异步发送给行情服务？

我一开始也是这样想的，为什么不直接使用Redis发布订阅来将行情发布给行情服务呢，这样就可以不用把行情数据存放到Redis的一个队列里这个步骤了。理论上这样是能够实现功能的，但是存在无法弥补的Bug，主要就是因为Redis的发布订阅的消息是不可靠的，也就是说消息很可能丢失，加入行情服务挂掉了，但是交易服务还是还是在正常的发布消息，那么此时发布的消息就全部丢失了。所以为了系统的稳定性，才需要把行情数据先保存到一个队列内，然后等待行情服务主动去获取，这样的好处就是，即使行情服务挂掉了，行情数据也不会丢失。等到行情服务恢复后，行情服务会主动去获取队列里面的数据，一个一个处理。

5.关于WebSocket

WebSocket具体的特点如下：（1）建立在TCP协议之上。（2）与HTTP协议有着良好的兼容性。默认端口号为 80/443，并且握手阶段采用HTTP协议，做到了对传统HTTP协议的兼容。（3）数据格式较为轻量，性能开销小，服务器压力小。（4）可完全取代Ajax （5）协议标识符为 ws（如果加密就是 wss 对比 https记忆）网址就是URL
及萨博涵五六，公众号：码农智涵的程序人生【经验与坑】Spring Boot集成WebSocket

代码实现

根据上面的架构图就是实现的一个大致思路，我们需要将行情基础数据存到Redis的一个队列里，然后行情服务去主动获取队列内的数据，行情服务获取到数据后，就将数据发布到网关，然后由网关使用WebSocket将数据推送到前端。同时，还需要将生成K线图的K线数据存储到Redis里面。数据是否会存入MySQL中进行持久化操作还有待考虑，因为我们目前只想存近三天的数据。以及后续加入Redis集群模式的优化。

大致的实现思路如下：

从数据源获取行情数据
将数据封装成对象发布到Redis频道
行情服务订阅对应频道
使用WebSocket将行情推送至前端

一.从数据源获取行情数据

券商数据源选择由腾讯的富途证券。

前言
及萨博涵五六，公众号：码农智涵的程序人生【经验与坑】如何使用富途API

但是关于摆盘数据，我们还需要设置一个VO层，对应具体的数据进行再一步的封装，以达到符合我们项目需求的数据格式。

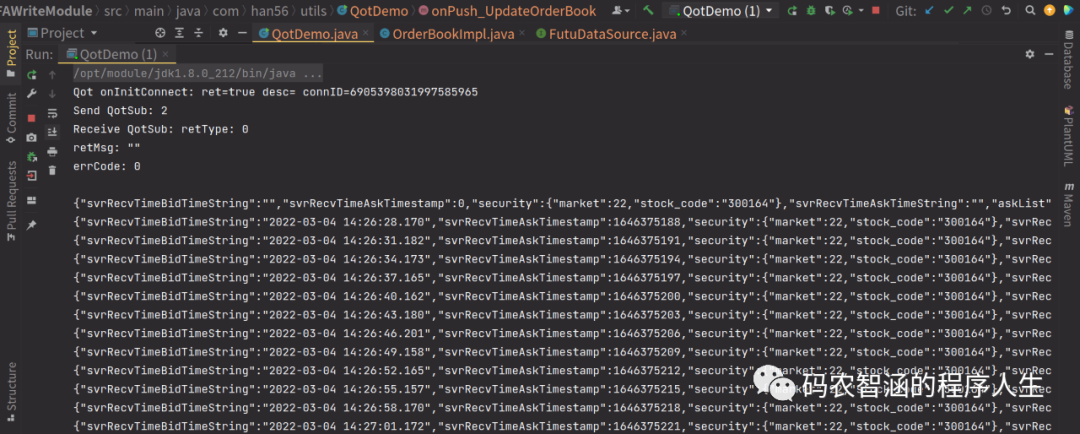

最终的效果图如下图所示：

二. Spring Boot集成Redisson实现消息发布/订阅

Redisson是基于NIO的Netty框架上，充分利用了Redis KV 数据库提供的优势，基于Java为使用者提供了一系列具有分布式特性的常用工具类。为以后的分布式化留足了拓展空间。

其次，我们项目中主要使用到这个Redis发布订阅的机制，但是Jedis对这方面的支持非常差，只能向Redis中发布字符串类型的数据，而Redisson却能很好的支持实体类对象的传输。

以上这就是我们最终选择使用Redisson的原因。

2.1 导入依赖

        <!--redis依赖-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-data-redis</artifactId>
        </dependency>
        <!--使用Redisson-->
        <dependency>
            <groupId>org.redisson</groupId>
            <artifactId>redisson</artifactId>
            <version>3.16.6</version>
        </dependency>
        <dependency>
            <groupId>org.apache.commons</groupId>
            <artifactId>commons-pool2</artifactId>
        </dependency>

配置文件配置Redis

spring:
  redis:
    host: localhost
    port: ******
    password: *********
    database: 0
    lettuce:
      pool:
        max-idle: 8
        min-idle: 0
        max-active: 8
        max-wait: -1ms
    timeout: 10000ms

2.2 配置器

@Configuration
public class RedissonConfig {


    @Value("${spring.redis.host}")
    private String host;


    @Value("${spring.redis.port}")
    private String port;


    @Value("${spring.redis.password}")
    private String password;


    @Bean
    public RedissonClient redissonClient(){
        Config config = new Config();
        //单节点
        config.useSingleServer().setAddress("redis://" + host + ":" + port);
        if(StringUtils.isEmpty(password)){
            config.useSingleServer().setPassword(null);
        }else{
            config.useSingleServer().setPassword(password);
        }
        //添加主从配置
//        config.useMasterSlaveServers().setMasterAddress("").setPassword("").addSlaveAddress(new String[]{"",""});


        // 集群模式配置 setScanInterval()扫描间隔时间，单位是毫秒,  可以用"rediss://"来启用SSL连接
//        config.useClusterServers().setScanInterval(2000).addNodeAddress("redis://127.0.0.1:7000", "redis://127.0.0.1:7001").addNodeAddress("redis://127.0.0.1:7002");


        return Redisson.create(config);
    }


}

2.3 Redisson消息的发布订阅

简单实例：分别设置两个类。一个发布，一个订阅

package com.han56.service.subscribe;
import com.han56.entity.orderBookBean.OrderBookS2C;
import org.redisson.api.RTopic;
import org.redisson.api.RedissonClient;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;


/**
 * @author han56
 * @description 功能描述
 * @create 2022/3/4 下午5:20
 */
@Component
public class Publish {


    @Autowired
    private RedissonClient redissonClient;
    //发布OrderBookS2C对象
    public long publish(OrderBookS2C orderBookS2C){
        //主题即频道：市场代码+股票代码
        RTopic rTopic = redissonClient.getTopic(orderBookS2C.getSecurity().getMarketCode()+":"
                +orderBookS2C.getSecurity().getStockCode());
        return rTopic.publish(orderBookS2C);
    }


}

package com.han56.service.subscribe;


import com.han56.entity.orderBookBean.OrderBookS2C;
import lombok.extern.slf4j.Slf4j;
import org.redisson.api.RTopic;
import org.redisson.api.RedissonClient;
import org.redisson.api.listener.MessageListener;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;


import javax.annotation.PostConstruct;


/**
 * @author han56
 * @description 功能描述
 * @create 2022/3/4 下午5:27
 */
@Slf4j
@Component
public class SubScribeTest {


    @Autowired
    private RedissonClient redissonClient;
    @PostConstruct
    public void subscribe(){
        RTopic rTopic = redissonClient.getTopic("22:300164");
        rTopic.addListener(OrderBookS2C.class, new MessageListener<OrderBookS2C>() {
            // 接受订阅的消息
            @Override
            public void onMessage(CharSequence charSequence, OrderBookS2C orderBookS2C) {
                log.info("接受到消息主题={}，内容={}",charSequence,orderBookS2C);
                System.out.println("传输的数据为="+orderBookS2C);
            }
        });
    }


}

大致就是这样的步骤。当然还有一些细节问题需要适配本身的项目。

（3）WebSocket实时推送数据至前端

这一部分比较套路化，毕竟WebSocket已经不是什么新鲜的技术了，网上有非常多的博客写过。我们这里的需求主要就是监听交易服务发布的频道信息，然后拿到最新的OrderBookS2C对象，解析后转为JSON格式，将JSON数据通过WebSocket传到前端即可。

配置类：

@Component
public class WebSocketConfig {
    /**
     * ServerEndpointExporter 作用
     *
     * 这个Bean会自动注册使用@ServerEndpoint注解声明的websocket endpoint
     *
     * @return
     */
    @Bean
    public ServerEndpointExporter serverEndpointExporter() {
        return new ServerEndpointExporter();
    }
}

WebSocket控制层（主要代码）：

@ServerEndpoint("/websocket/{marketCode}/{stockCode}")
    //建立WebSocket连接
    @OnOpen
    public void onOpen(@PathParam(value = "marketCode") String marketCode,
                       @PathParam(value = "stockCode") String stockCode){
        //开始向Redis频道写入数据
        QotDemo qotDemo = new QotDemo();
        qotDemo.getQotData(Integer.parseInt(marketCode),stockCode,redissonClient,publish);
    }

我们在与客户端建立连接的同时，就开始向Redis对应的频道中写数据。具体的参数通过WebSocket从客户端传过来。

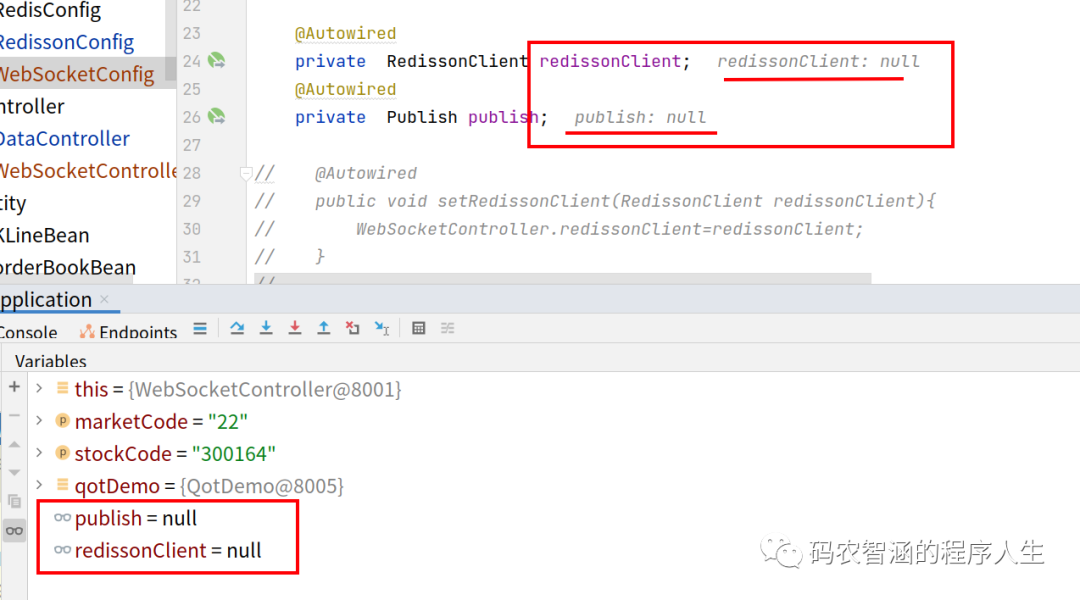

这里遇到的大坑，主要是Spring Boot单例模式下的大坑。Spring Spring Boot的WebSocket操作类里面使用@AutoWired注入Service或Bean时，会爆空指针异常的问题。就非常纳闷，郁闷了一下午也没整明白咋回事。

这部分改bug部分参考了：http://www.ghostlib.com/article/202008141623
Author:Ghost

用http交互的时候完全没有问题。

解决办法：将要注入的service/bean改成static，就不会报空指针问题了。

最终效果

这部分的摆线数据是直接通过发布/订阅消息队列机制发送出去的，是不考虑消息不稳定的状态的，后续的K线开发会加入redis list消息队列机制来处理。
