KIBANA绘图及操作指引

IT那活儿 2022-05-13
2091

点击上方“IT那活儿”,关注后了解更多内容,不管IT什么活儿,干就完了!!!

1

版本:Kibana v7.14.0
语言:中文
测试环境地址:http://192.168.8.107:5601/app/kibana#/home?_g=(

2



【开发】性能分析趋势图:折线图绘制

2.1 业务需求

以统计数据为Y轴,日期直方图为X轴,业务系统/业务系统+IP为线。

2.2 前提准备

索引中的字段包含时间筛选字段【入库时默认+0800】number字段。

2.3 创建索引模式

界面点击

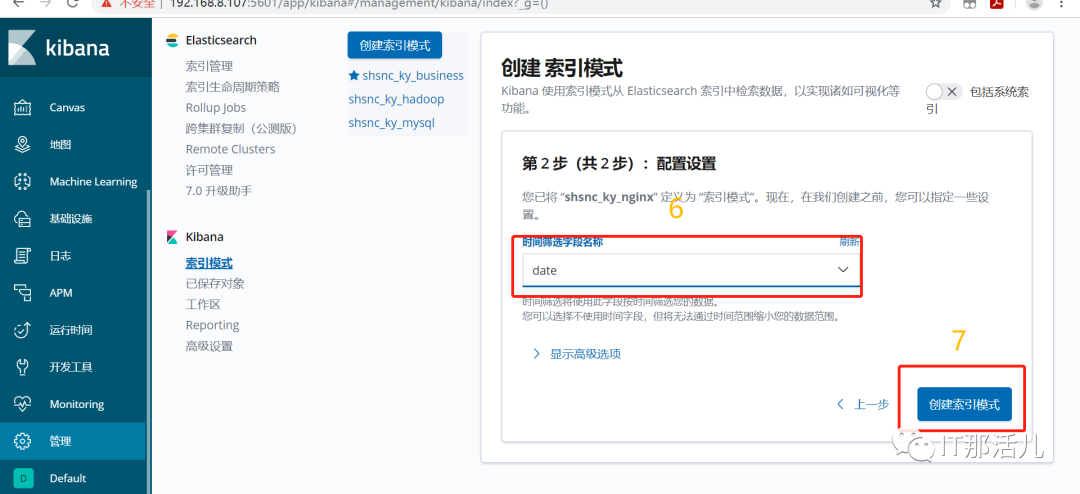

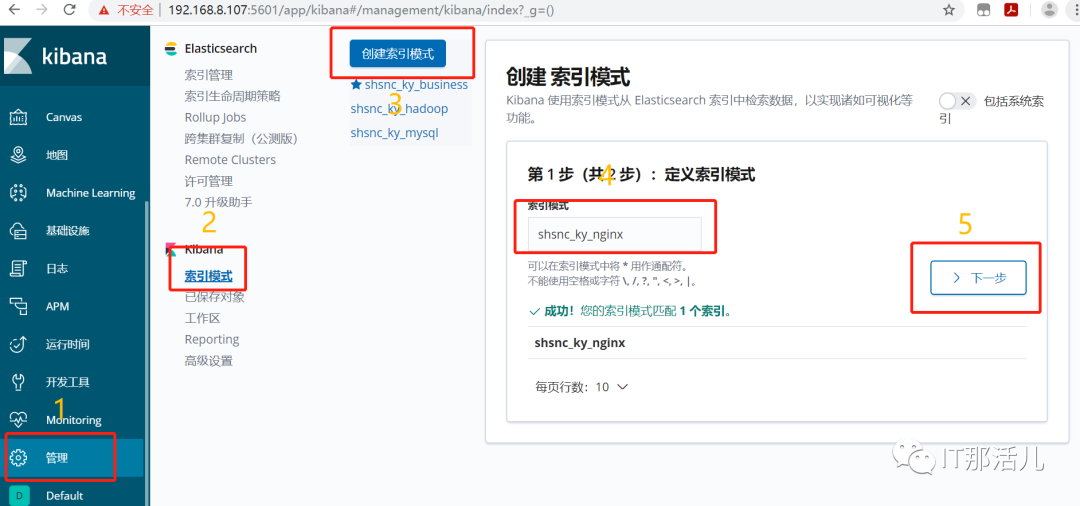

管理-索引模式-创建索引模式-输入你要创建的索引-下一步-选择时间筛选字段-完成创建索引模式。

2.4 可视化创建

以MySQL QPS运行趋势图示例:
界面点击:

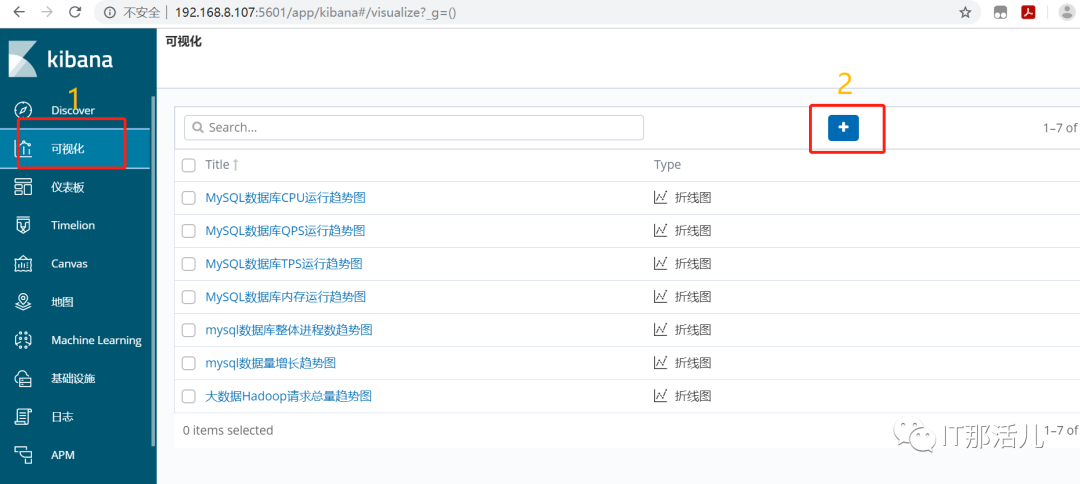

可视化-【+】-选中折线图-选择创建的索引-;

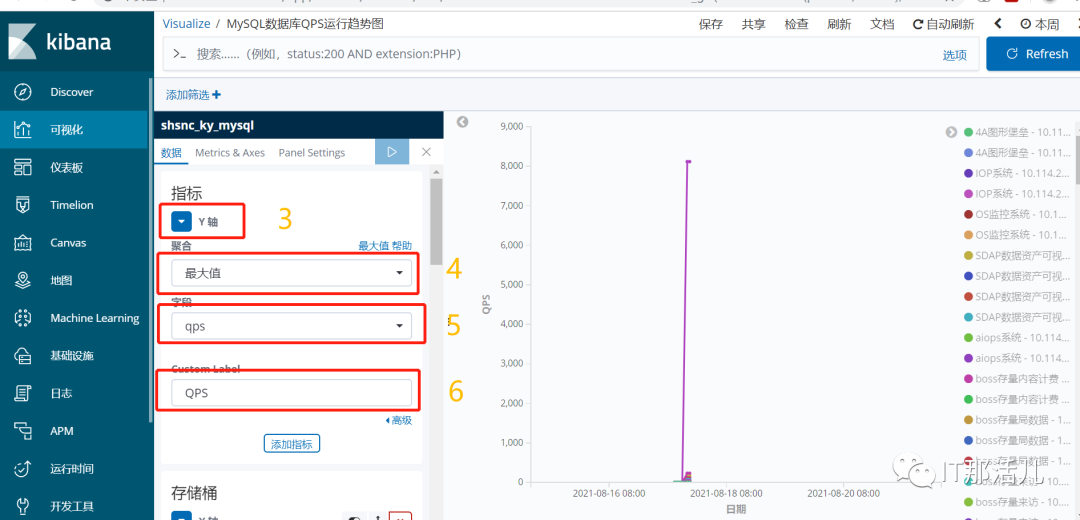

指标Y轴-选择聚合方式-选择字段-输入label-;

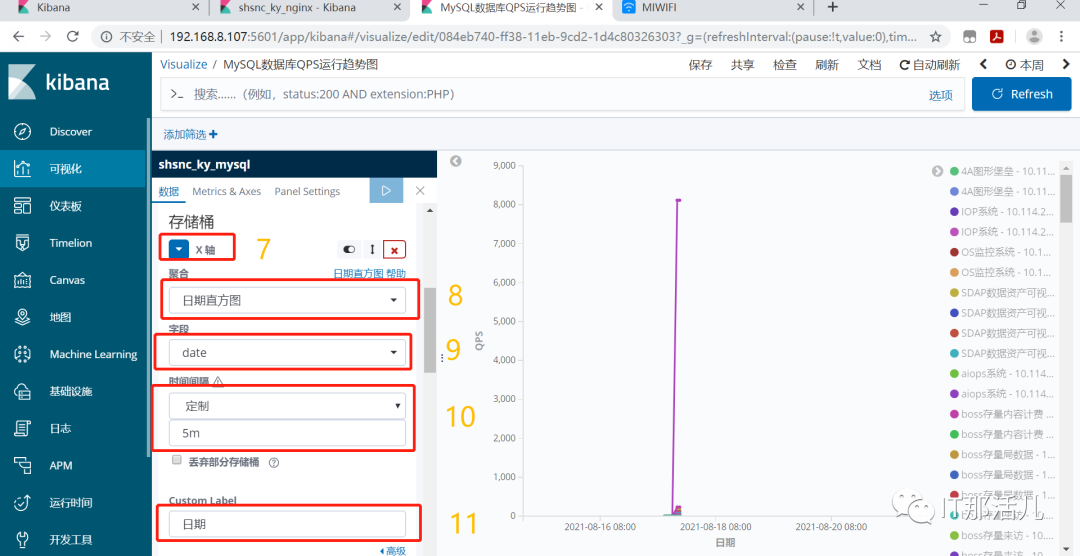

存储桶X轴-聚合选择日期直方图-选择时间筛选字段-设置时间间隔-输入label;

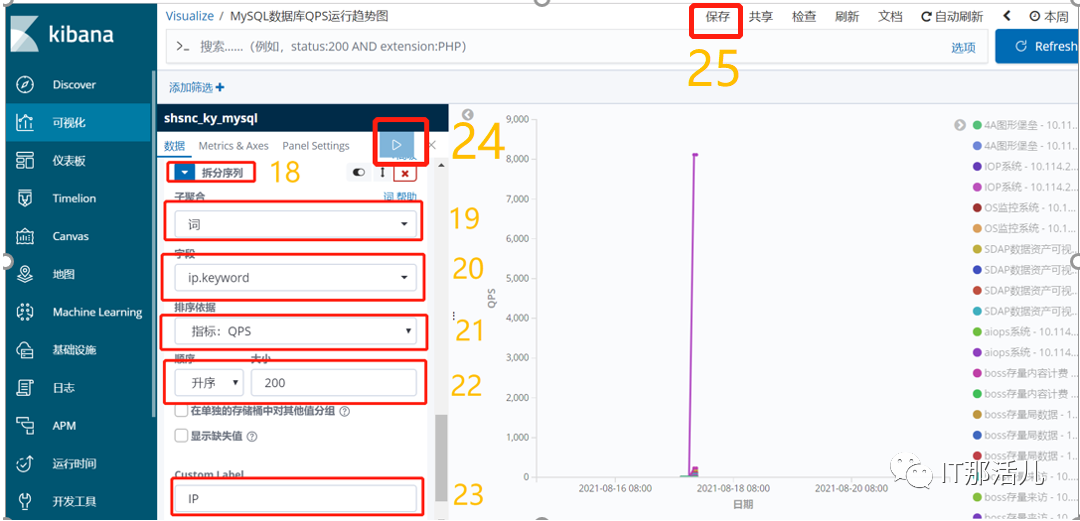

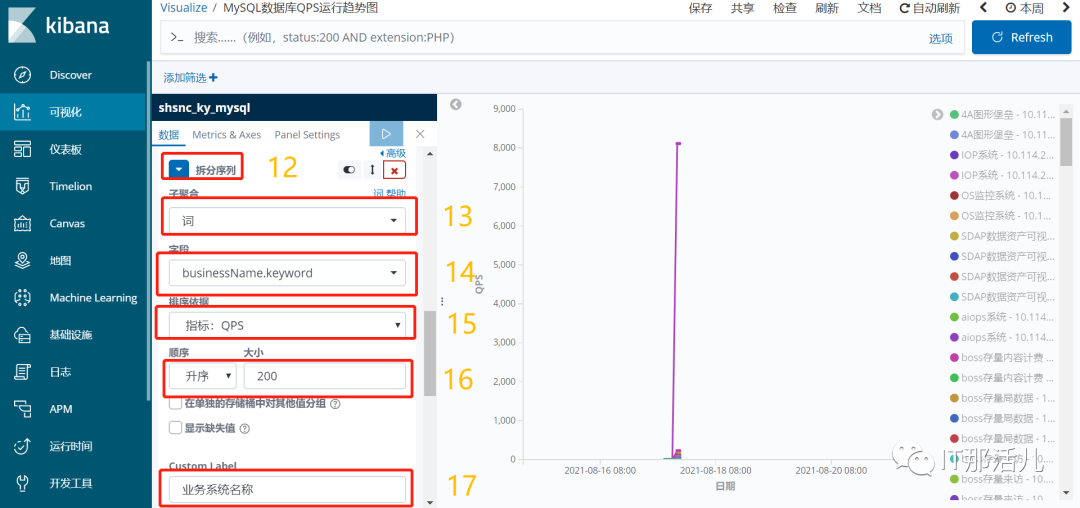

存储桶-添加子存储桶-拆分序列-子聚合【词】-选择业务系统字段-更改大小【业务系统数量】-输入label;
存储桶-添加子存储桶-拆分序列-子聚合【词】-选择Ip字段-更改大小【IP数量】-输入label-。
点击运行-保存。


3

【运维】性能分析趋势图:使用查询

PS:非必要情况,请勿保存已更改的可视化。
以MySQL QPS运行趋势图示例:
--Kibana操作
界面点击:

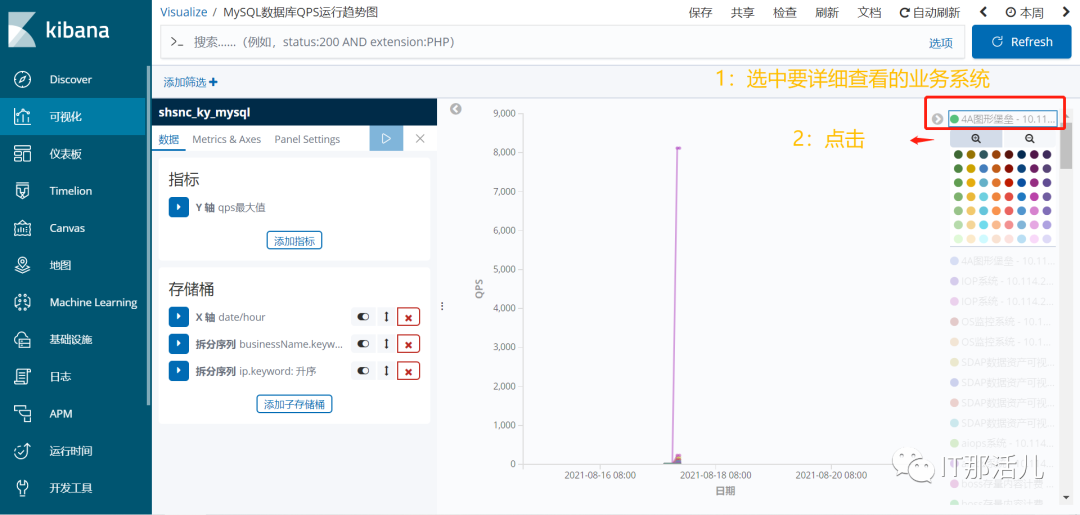

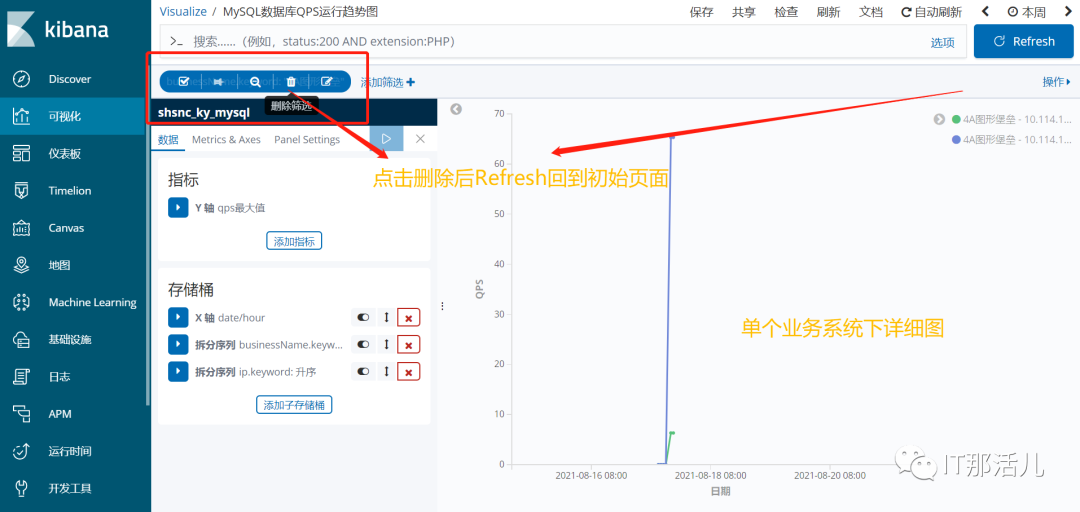

可视化-选中要查看的折线图。

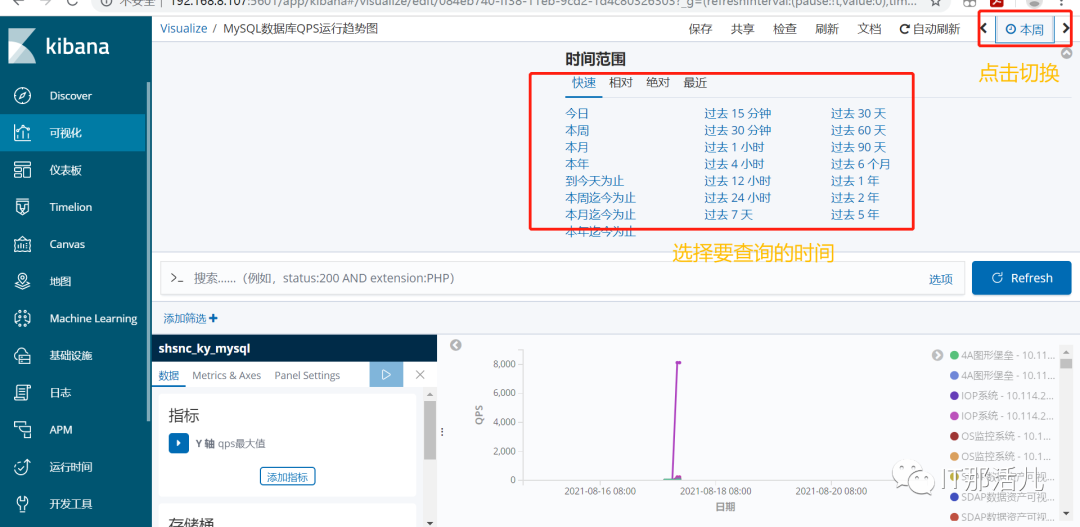

如图操作:




END



本文作者:林志伟

本文来源:IT那活儿(上海新炬王翦团队)
