ZFS 在Oracle数据库中的应用

生有可恋 2022-05-20

2408

我所在的单位是云和恩墨的客户，在备份产品中使用了他家的数据库备份一体机。身为技术人员，一般都对产品的实现原理比较感兴趣。这里探寻一下数据库备份一体机中用到的ZFS快照技术。

在任何时候磁盘资源都是非常宝贵的，特别是昂贵的SSD磁盘。以传统方式复制数据库复本，空间增长是非常恐怖的。比如10T的数据库，复制一个复本就是20T。基于上不可能同时运行多个复本库。但引入了ZFS的快照功能，在一台机器上运行多个复本库成为了可能。因为快照基本不占空间，只有产生新数据时才占空间。数据库备份一体机中所使用的ZFS是什么样的文件系统，可以做到共享oracle数据文件？

ZFS是 Sun Solaris 系统上的一种文件系统，后来Sun被Oracle收购，ZFS也就成了 Oracle Solaris 的一部分。

ZFS有些有趣特性，比如写时拷贝和快照（以下引用内容参考了segmentfault 上的文章）：

“

在大多数文件系统上，当数据被覆盖时，它会永远丢失。在 ZFS 上，新信息被写入不同的块，写入完成后，文件系统元数据将更新以指向新信息。这确保如果在写入过程中系统崩溃（或发生其他事情），旧数据将被保留，这也意味着系统在崩溃后不需要运行文件系统检查 fsck 。

写时拷贝导致另一个 ZFS 功能：快照。快照包含文件系统的原始版本，实时文件系统包含自快照以来所做的任何更改，不使用额外的空间。当新数据写入实时文件系统时，会分配新块来存储这些数据。快照能够以只读方式挂载以恢复文件的过去版本，还可以将实时系统回滚到以前的快照。

”

参考：

https://segmentfault.com/a/1190000040728575

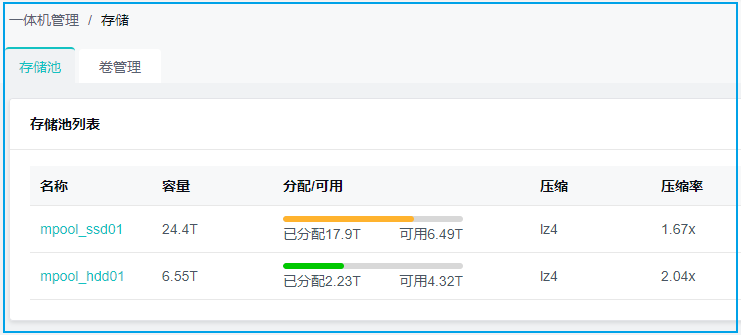

在数据库备份一体机的ZDBM界面上可以对磁盘进行相应的ZFS磁盘组操作：

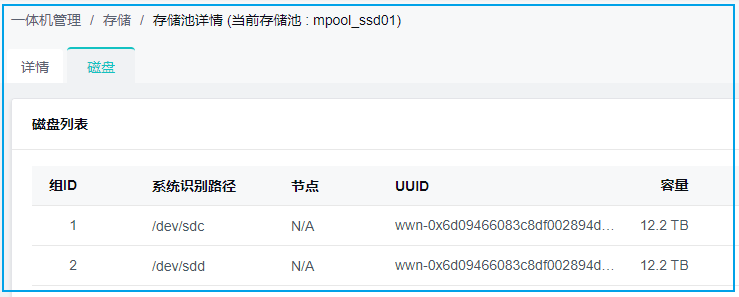

当前系统建了两个池子，以磁盘类型进行了区分，一个ssd池，一个hdd池。其中ssd池由两块做了RAID的磁盘组成，每块12T。

真实的磁盘映射关系为：

# ls -l dev/disk/by-id/*| \
   grep wwn| \
   grep -v part| \
   awk '{print $9" "$10" "$11}'


/dev/disk/by-id/wwn-0x6d09466083c8df002894c4f698849270 -> ../../sda
/dev/disk/by-id/wwn-0x6d09466083c8df002894c520d70e3749 -> ../../sdb
/dev/disk/by-id/wwn-0x6d09466083c8df002894d2a508e9cbba -> ../../sdc
/dev/disk/by-id/wwn-0x6d09466083c8df002894d2e86e27a728 -> ../../sdd
/dev/disk/by-id/wwn-0x6d09466083c8df002894d317b3e49f63 -> ../../sde

执行 zpool list 可以查看存储池信息：

# zpool list
NAME          SIZE  ALLOC   FREE  CKPOINT  EXPANDSZ   FRAG    CAP  DEDUP    HEALTH  ALTROOT
mpool_hdd01  6.55T  2.23T  4.32T        -         -    16%    34%  1.00x    ONLINE  -
mpool_ssd01  24.4T  18.0T  6.49T        -         -    63%    73%  1.00x    ONLINE  -

通过 zpool 检查存储池状态：

]# zpool status
  pool: mpool_hdd01
 state: ONLINE
  scan: none requested
config:


        NAME                                      STATE     READ WRITE CKSUM
        mpool_hdd01                               ONLINE       0     0     0
          wwn-0x6d09466083c8df002894d317b3e49f63  ONLINE       0     0     0


errors: No known data errors


  pool: mpool_ssd01
 state: ONLINE
  scan: none requested
config:


        NAME                                      STATE     READ WRITE CKSUM
        mpool_ssd01                               ONLINE       0     0     0
          wwn-0x6d09466083c8df002894d2a508e9cbba  ONLINE       0     0     0
          wwn-0x6d09466083c8df002894d2e86e27a728  ONLINE       0     0     0


errors: No known data errors

通过 zpool 还可以查看当前存储池的IO情况：

# zpool iostat
               capacity     operations     bandwidth
pool         alloc   free   read  write   read  write
-----------  -----  -----  -----  -----  -----  -----
mpool_hdd01  2.23T  4.32T      4     25   342K  2.06M
mpool_ssd01  18.0T  6.49T    148    117   797K  6.34M

文件系统挂载点的信息可以通过 zfs 命令进行查询：

# zfs list
NAME        USED  AVAIL     REFER  MOUNTPOINT
mpool_hdd01 2.23T  4.11T       24K  mpool_hdd01
mpool_ssd01 18.0T  5.72T     80.2G  mpool_ssd01

在ZFS中，磁盘的占用使用df查看，会不是很清楚。因为有很多的快照，快照会共用一份空间，通过快照可以多套数据库共用一套数据文件，从而节省磁盘空间。比如下面四套库，分配了30T空间，实际只用了18T的空间。

# cd mpool_ssd01
# df -h .
Filesystem      Size  Used Avail Use% Mounted on
mpool_ssd01     5.9T   81G  5.8T   2% mpool_ssd01
# du -shc mpool_ssd01/zdbm_RNSBJQ719918XC3M/*
30T     mpool_ssd01/zdbm_RNSBJQ719918XC3M/hisdb-3481572655
254G    mpool_ssd01/zdbm_RNSBJQ719918XC3M/hlwsdb-2915379257
477G    mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138
43G     mpool_ssd01/zdbm_RNSBJQ719918XC3M/zzxtdb-582380504
31T     total

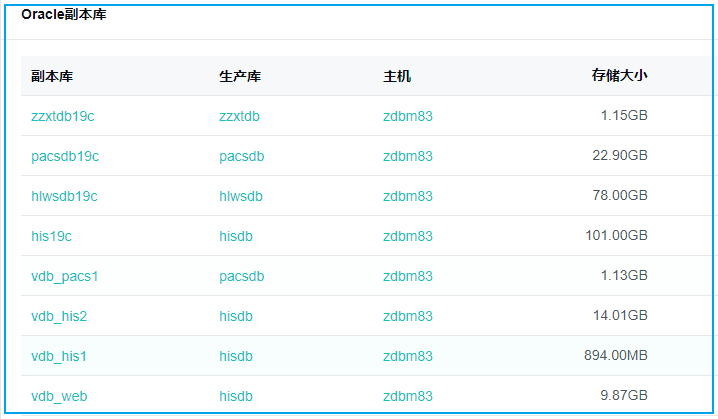

在复本库中，我们看到实际使用的空间是非常少的，因为共用了原始数据的快照。

查看ZFS快照信息（为了方便显示，对数据进行了处理）：

# zfs list -t snapshot
NAME                                         USED  AVAIL     REFER  MOUNTPOINT
mpool_ssd01/..xx../datafile@snapshot_Xx30    155M      -     33.8G  -
mpool_ssd01/..xx../datafile@snapshot_Cx36    100M      -     33.8G  -
mpool_ssd01/..xx../datafile@snapshot_Pxx43   99.3M      -     33.8G  -
mpool_ssd01/..xx../datafile@snapshot_Yx249   94.4M      -     33.8G  -
mpool_ssd01/..xx../datafile@snapshot_Qxx55   91.6M      -     33.8G  -
mpool_ssd01/..xx../datafile@snapshot_8Hx01   90.0M      -     33.8G  -
mpool_ssd01/..xx../datafile@snapshot_1Fx08   88.9M      -     33.8G  -
mpool_ssd01/..xx../datafile@snapshot_TVx14   75.0M      -     33.8G  -
mpool_ssd01/..xx../datafile@snapshot_5Ax20   69.4M      -     33.8G  -

因为只是查看系统信息，并没有创建pool的过程，实际创建过程应该是使用了类似如下的命令：

zpool create mpool_ssd01 /dev/sde /dev/sdf

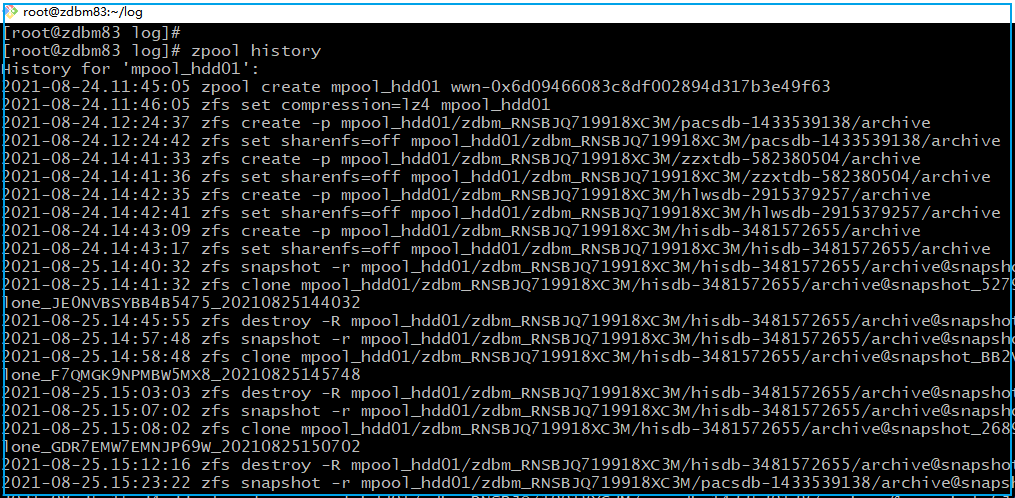

如果想了解系统使用ZFS都做了什么，可以使用ZFS自带的查看命令历史的功能，可以使用如下命令查看 ZFS 的命令历史：

zpool history

从命令历史中可以从创建存储池到建立快照、销毁快照以及克隆的所有动作。

History for 'mpool_ssd01':
2021-08-24.11:44:42 zpool create mpool_ssd01 wwn-0x6d09466083c8df002894d2a508e9cbba wwn-0x6d09466083c8df002894d2e86e27a728
2021-08-24.11:45:42 zfs set compression=lz4 mpool_ssd01
2021-08-24.12:24:36 zfs create -p mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138
2021-08-24.12:24:37 zfs set sharenfs=off mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138
2021-08-24.12:24:37 zfs create -p mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138/sbtfile/datafile
2021-08-24.12:24:37 zfs set sharenfs=off mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138/sbtfile/datafile
2021-08-24.12:24:37 zfs create -p mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138/datafile
2021-08-24.12:24:37 zfs set sharenfs=off mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138/datafile
2021-08-24.12:24:40 zfs set recordsize=8K mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138/datafile
2021-08-24.12:47:17 zfs snapshot -r mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138/datafile@snapshot_QSF5DHXRXWTHP689_20210824124714
2021-08-24.12:48:17 zfs destroy -R mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138/sbtfile/datafile
2021-08-24.12:52:14 zfs snapshot -r mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138/datafile@snapshot_WR62A8SH5YGNS56J_20210824125114
2021-08-24.13:04:43 zfs snapshot -r mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138/datafile@snapshot_CEEN4H31HQ7BZY6G_20210824130434
2021-08-24.13:05:43 zfs snapshot -r mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138/datafile@snapshot_TCA4GSZD3313N8FD_20210824130443
2021-08-24.13:18:59 zfs snapshot -r mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138/datafile@snapshot_QZPSXQC2KZCBXTN6_20210824131759
2021-08-24.13:30:14 zfs snapshot -r mpool_ssd01/zdbm_RNSBJQ719918XC3M/pacsdb-1433539138/datafile@snapshot_BGD5XPPW36QW3FZE_20210824132914
...

总结：

使用ZFS可以大量节省磁盘空间，特别是建立数据库测试库这种磁盘消耗巨大的场景。如果使用普通文件系统，建一两个测试库，空间占用就翻倍了，不仅占空间，而且文件复制也耗费时间。ZFS的快照功能可以很好地处理多个测试库共享oracle数据文件，从而节省文件拷贝时间、节省磁盘空间。

参考：

Oracle官方ZFS文档（Oracle® Solaris ZFS管理指南）

https://docs.oracle.com/cd/E24847_01/pdf/819-7065.pdf
