0174.K kuboard监控套件安装

rundba 2022-06-01

2376

使用kuboard管理K8S集群后，通过在Kuboard上配置监控套件来完成对集群进行监控。

0.ENV

0.1 软件版本

Kubernetes 1.23.5

Kuboard3.5.0.1

资源层监控套件system-monitor.addons.kuboard.cn v3.1.7

0.2 存储摘要

使用NFS作为数据prometheus时序数据存储，需要创建Kuboard依赖的StorageClass、PV、PVC，简要信息

类别	名称	路径
StorageClass	kuboard-kube-prometheus	N/A
PV	kuboard-kube-prometheus0	/kuboard_pv/prometheus-k8s-db-prometheus-k8s-0
kuboard-kube-prometheus1	/kuboard_pv/prometheus-k8s-db-prometheus-k8s-1
PVC	prometheus-k8s-db-prometheus-k8s-0	N/A
prometheus-k8s-db-prometheus-k8s-1	N/A

1.创建StorageClass[必须]

1) 创建kuboard依赖的StorageClass、PV、PVC

后面会用到此处创建的StorageClass。

StorageClass、PV可以指定名称，两个PVC名称必须是prometheus-k8s-db-prometheus-k8s-0、prometheus-k8s-db-prometheus-k8s-1。

vim kuboard-kube-prometheusV3.yaml     #编辑配置文件，内容如下
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: kuboard-kube-prometheus      #StorageClass名称，后续用到
provisioner: kubernetes.io/no-provisioner
reclaimPolicy: Retain
volumeBindingMode: Immediate


---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: kuboard-kube-prometheus0
spec:
  accessModes:
   - ReadWriteMany
  capacity:
    storage: 40Gi
  nfs:
    path: /kuboard_pv/prometheus-k8s-db-prometheus-k8s-0       #视现场环境而定，需要提前在nfs-server上创建该目录
    server: 192.18.80.159                                                                          #NFS Server地址
  persistentVolumeReclaimPolicy: Retain
  storageClassName: kuboard-kube-prometheus
  volumeMode: Filesystem


---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: kuboard-kube-prometheus1
spec:
  accessModes:
   - ReadWriteMany
  capacity:
    storage: 40Gi
  nfs:
    path: /kuboard_pv/prometheus-k8s-db-prometheus-k8s-1       #视现场环境而定，需要提前在nfs-server上创建该目录
    server: 192.18.80.159                                                                          #NFS Server地址
  persistentVolumeReclaimPolicy: Retain
  storageClassName: kuboard-kube-prometheus
  volumeMode: Filesystem


---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  labels:
    name: prometheus-k8s-db-prometheus-k8s-0
  name: prometheus-k8s-db-prometheus-k8s-0
  namespace: kuboard
spec:
  accessModes:                                                                                                                 #访客模式
    - ReadWriteMany
  resources:                                                                                                                       #请求空间
    requests:
      storage: 40Gi
  storageClassName: kuboard-kube-prometheus


---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  labels:
    name: prometheus-k8s-db-prometheus-k8s-1
  name: prometheus-k8s-db-prometheus-k8s-1
  namespace: kuboard
spec:
  accessModes:           # 访客模式
    - ReadWriteMany
  resources:             # 请求空间
    requests:
      storage: 40Gi
  storageClassName: kuboard-kube-prometheus

上面共5段，分别为1个StorageClass、2个PV、2个PVC。

2) 准备目录

创建目录：

mkdir -p kuboard_pv/prometheus-k8s-db-prometheus-k8s-0
mkdir -p kuboard_pv/prometheus-k8s-db-prometheus-k8s-1

修改权限：

chmod –R 777 kuboard_pv/prometheus-k8s-db-prometheus-k8s-0
chmod –R 777 kuboard_pv/prometheus-k8s-db-prometheus-k8s-1

如果目录属主为root(较不安全)，确保目录权限为777。否则后续创建的pod会失败，提示msg="Error opening query log file" file=/prometheus/queries.active err="open prometheus/queries.active: permission denied" panic: Unable to create mmap-ed active query log。默认nfs目录属主为nobody。

查看权限为777：

[root@rh-master01 ~]# ll kuboard_pv/
total 8
drwxrwxrwx 3 root root 4096 May 26 18:20 prometheus-k8s-db-prometheus-k8s-0
drwxrwxrwx 3 root root 4096 May 26 18:20 prometheus-k8s-db-prometheus-k8s-1

3) 创建StorageClass、PV、PVC

[root@rh-master01 kuboard]# kubectl apply -f kuboard-kube-prometheusV3.yaml
storageclass.storage.k8s.io/kuboard-kube-prometheus created
persistentvolume/kuboard-kube-prometheus0 created
persistentvolume/kuboard-kube-prometheus1 created
persistentvolumeclaim/prometheus-k8s-db-prometheus-k8s-0 created
persistentvolumeclaim/prometheus-k8s-db-prometheus-k8s-1 created

4) 查看已创建存储资源

查看StorageClass：

[root@rh-master01 ~]# kubectl get sc | grep prometheus
dev-em-dtbase-test-prometheus           kubernetes.io/no-provisioner   Delete          Immediate           false                  12d
kuboard-kube-prometheus                 kubernetes.io/no-provisioner   Retain          Immediate           false                  68m

查看PV：

[root@rh-master01 ~]# kubectl get pv | grep prometheus
kuboard-kube-prometheus0                 40Gi       RWX            Retain           Bound         kuboard/prometheus-k8s-db-prometheus-k8s-0                 kuboard-kube-prometheus                          69m
kuboard-kube-prometheus1                 40Gi       RWX            Retain           Bound         kuboard/prometheus-k8s-db-prometheus-k8s-1                 kuboard-kube-prometheus                          69m
nfs-pv-kuboard-prometheus                40Gi       RWX            Retain           Terminating   kube-system/nfs-pvc-kuboard-prometheus                     nfs-storageclass-provisioner                     45h
test-em-dtbase-test-prometheus0          10Gi       RWO            Retain           Bound         em/prometheus-data-dtbase-prometheus-master-0              dev-em-dtbase-test-prometheus                    12d

查看PVC，STATUS为Bound：

[root@rh-master01 ~]# kubectl get pvc -n kuboard
NAME                                 STATUS   VOLUME                     CAPACITY   ACCESS MODES   STORAGECLASS              AGE
prometheus-k8s-db-prometheus-k8s-0   Bound    kuboard-kube-prometheus0   40Gi       RWX            kuboard-kube-prometheus   70m
prometheus-k8s-db-prometheus-k8s-1   Bound    kuboard-kube-prometheus1   40Gi       RWX            kuboard-kube-prometheus   70m

2. 从yaml安装套件

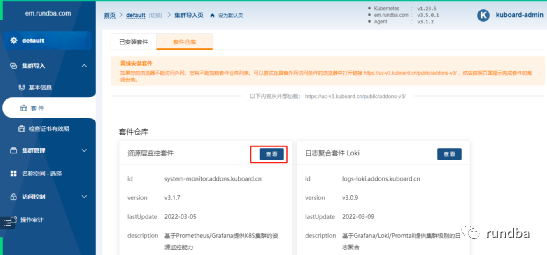

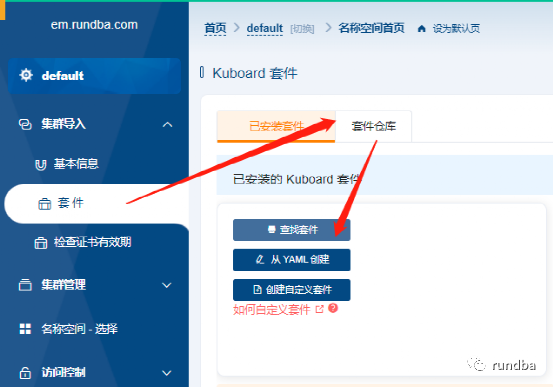

集群导入> 套件 > 套件仓库 > 查找套件

点击查看

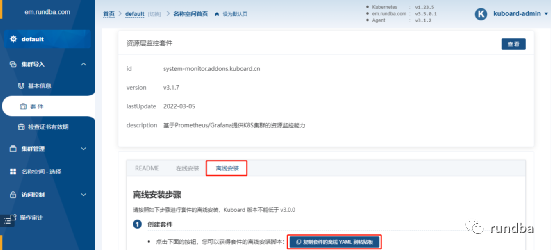

点击“离线安装”，稍等片刻点击

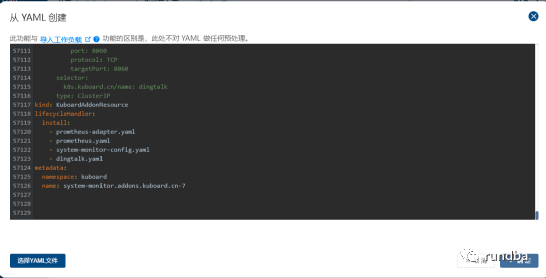

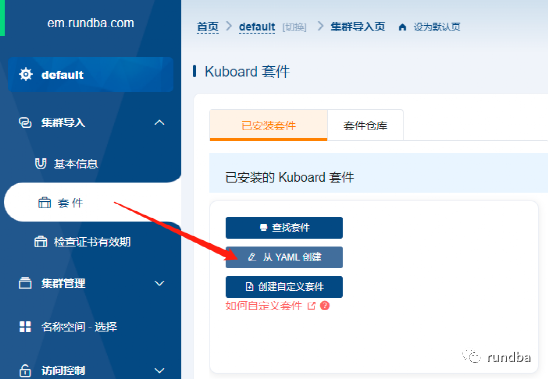

集群导入 > 套件 > 从YAML创建

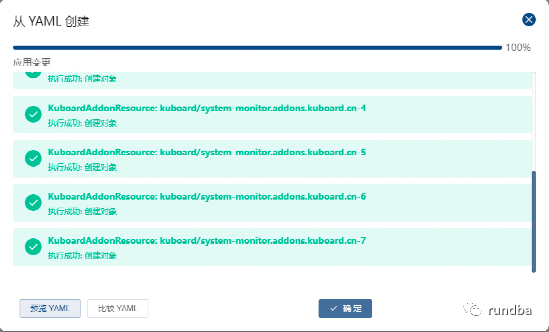

粘贴刚才复制的内容，点击确定

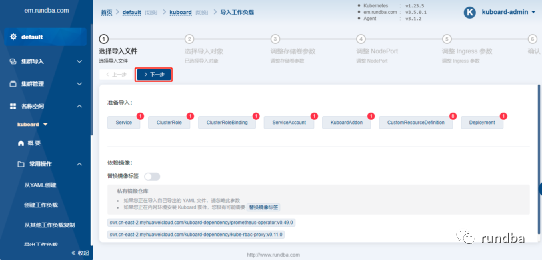

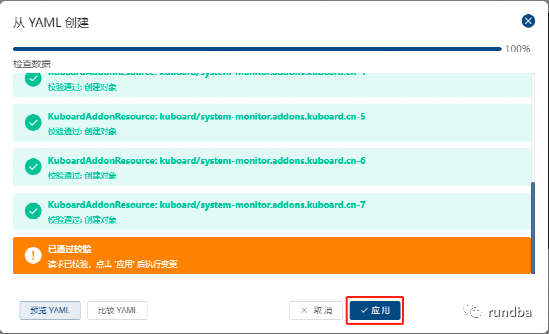

按提示，点击应用

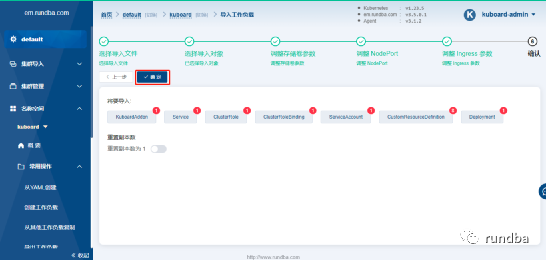

点击确定

3.监控套件安装(①套件参数)

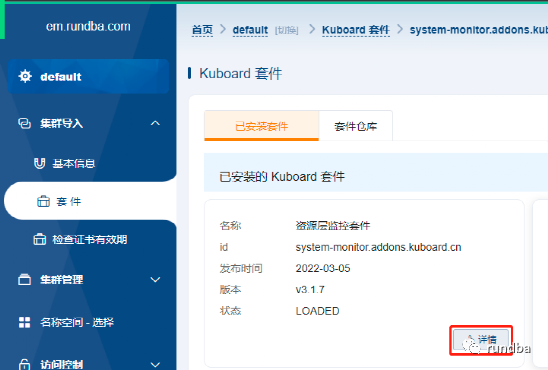

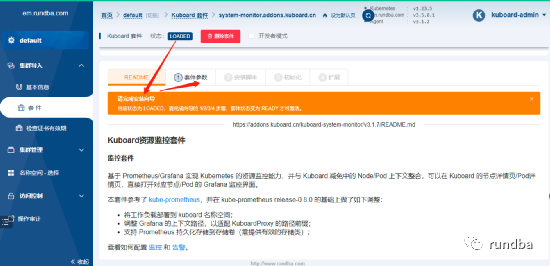

集群导入 > 套件 > 已安装套件 > 详情

此时状态为LOADED，根据向导，完成后面4个步骤的操作，此时先进行第一个步骤，套件参数配置。

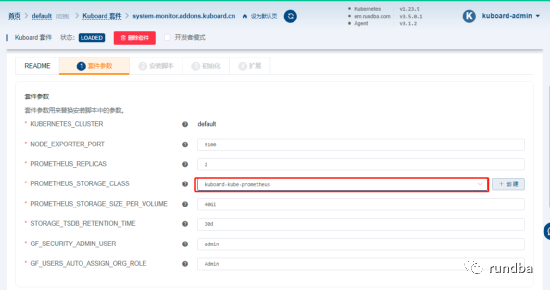

套件参数页面，在PROMETHEUS_STORAGE_CLASS一栏填入之前创建的StorageClass：kuboard-kube-prometheus

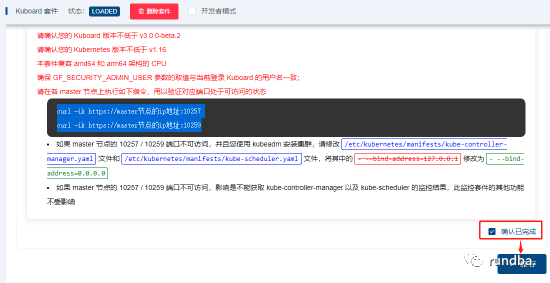

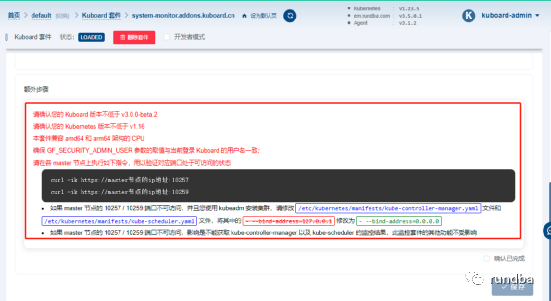

下列检查项均正常，curl不能访问，可以忽略。也可调整，调整参考下方。

Curl访问方法：

curl -ik https://master节点的ip地址:10257
curl -ik https://master节点的ip地址:10259

访问所有master的10257和10259端口，此处以master01为例，当前提示访问异常：

[root@rh-master01 kuboard]# curl -ik https://192.18.80.135:10257
curl: (7) Failed connect to 192.18.80.135:10257; Connection refused
[root@rh-master01 kuboard]# curl -ik https://192.18.80.135:10259
curl: (7) Failed connect to 192.18.80.135:10259; Connection refused

#查看kube-controller-manager.yaml配置

grep bind-address=127.0.0.1 etc/kubernetes/manifests/kube-controller-manager.yaml

#修改配置，将bind-address=127.0.0.1更换为bind-address=0.0.0.0

sed -i 's/bind-address=127.0.0.1/bind-address=0.0.0.0/g' etc/kubernetes/manifests/kube-controller-manager.yaml
vim etc/kubernetes/manifests/kube-controller-manager.yaml
0.0.0.0

#查看kube-scheduler.yaml配置

grep bind-address=127.0.0.1 etc/kubernetes/manifests/kube-scheduler.yaml

#修改配置，将bind-address=127.0.0.1更换为bind-address=0.0.0.0

sed -i 's/bind-address=127.0.0.1/bind-address=0.0.0.0/g' etc/kubernetes/manifests/kube-scheduler.yaml
vim etc/kubernetes/manifests/kube-scheduler.yaml

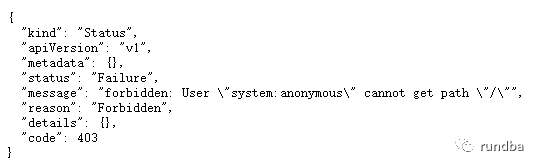

10527端口正常参考：

[root@rh-master01 ~]# curl -ik https://192.18.80.135:10257
HTTP/1.1 403 Forbidden
Cache-Control: no-cache, private
Content-Type: application/json
X-Content-Type-Options: nosniff
Date: Wed, 25 May 2022 00:53:09 GMT
Content-Length: 217


{
"kind": "Status",
"apiVersion": "v1",
"metadata": {},
"status": "Failure",
"message": "forbidden: User \"system:anonymous\" cannot get path \"/\"",
"reason": "Forbidden",
"details": {},
"code": 403
}

也可用浏览器打开：

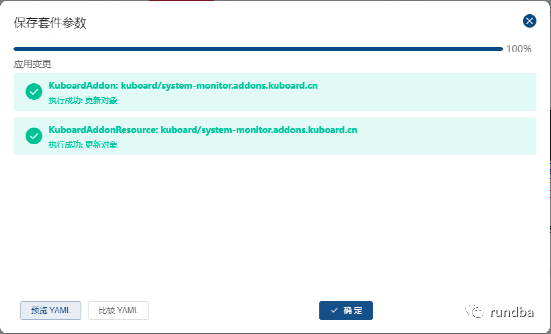

准备无误后，勾选“确认已完成”，点击保存。

点击应用

点击确定,进入第②步。

4.监控套件安装(②安装脚本)

4.1 预安装

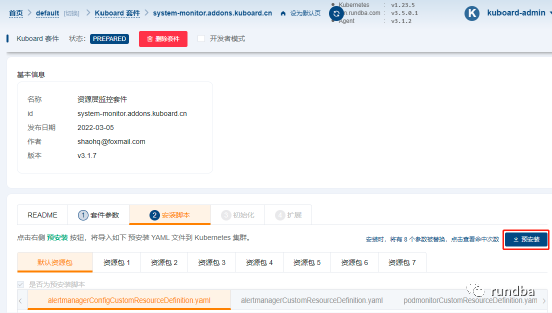

点击预安装

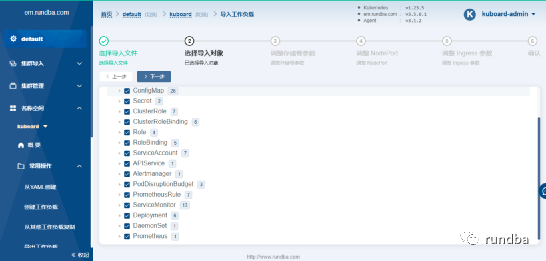

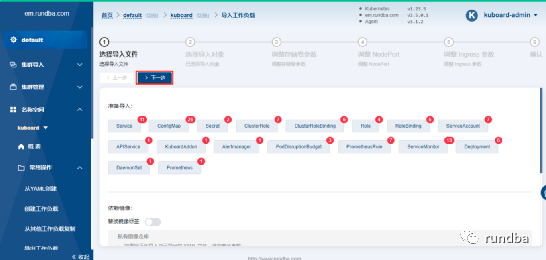

后续点击N个“下一步”

点击确定

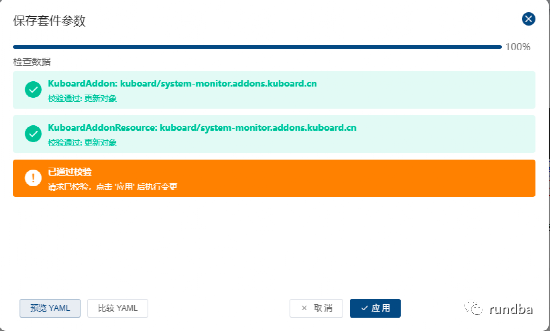

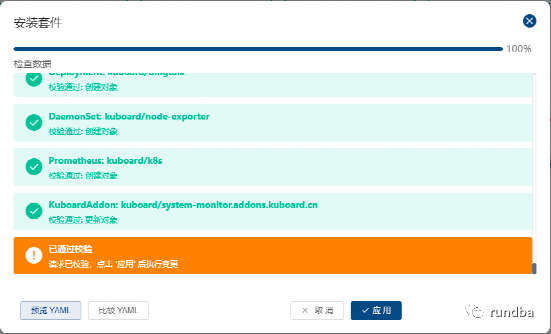

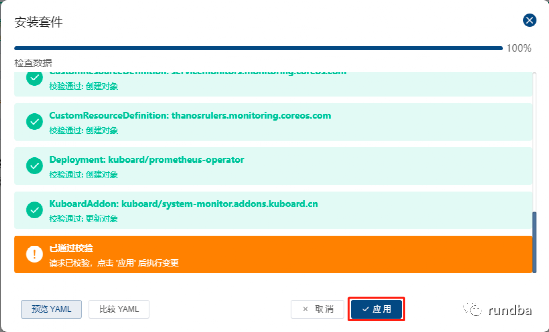

已通过校验，点击应用

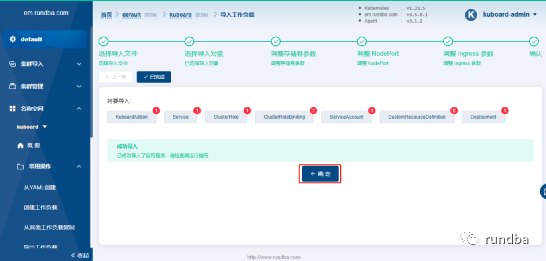

点击确定

预检查完成，点击确定，进行安装。

4.2 安装

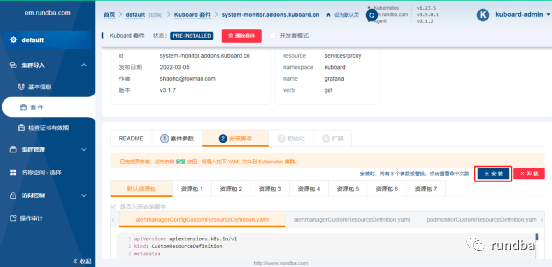

点击安装

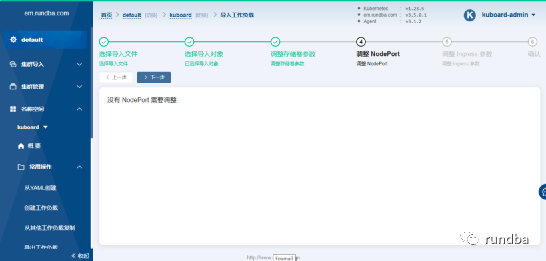

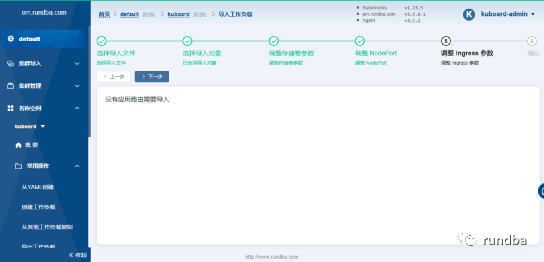

点击N个“下一步”

下一步

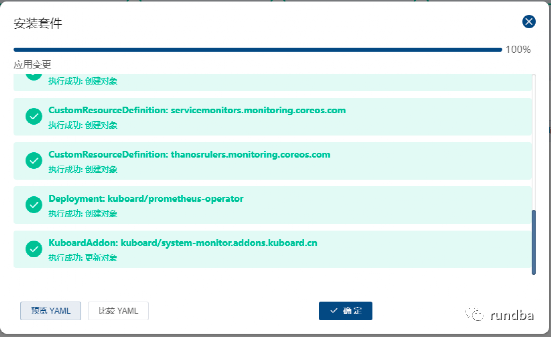

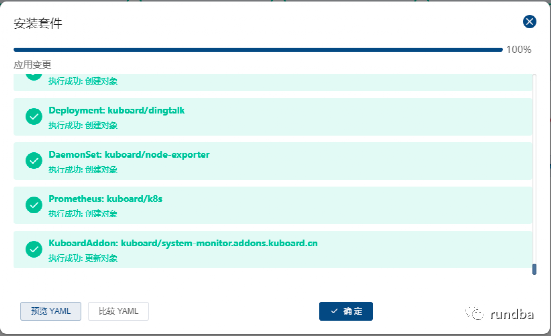

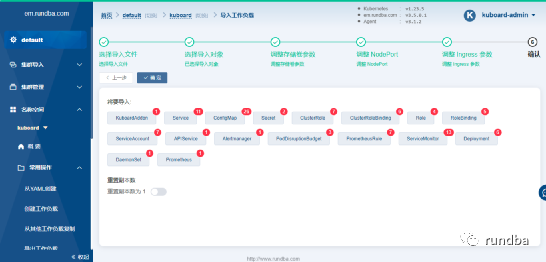

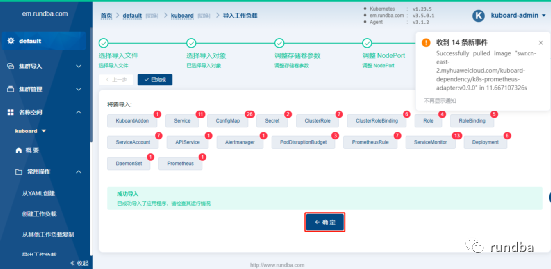

点击确定，如果要调整副本数，可“重置副本数为1”。

点击应用

点击确定

已完成安装，点击确定，进入第③步。

5.监控套件安装(③初始化)

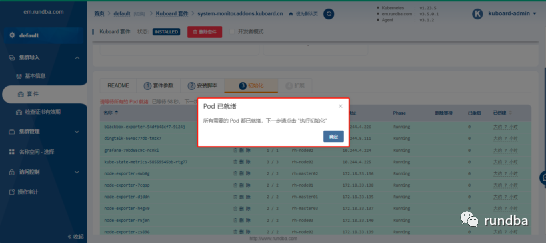

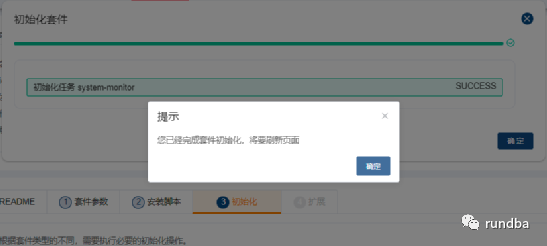

等待数分钟后，kuboard的各Pod就绪，点击确定

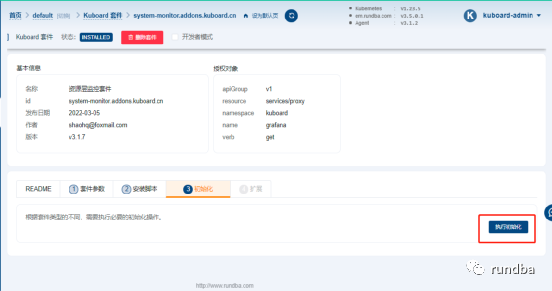

此时kuboard套件的状态变为INSTALLED，点击“执行初始化”

点击确定，进入第④步

6.监控套件安装(④扩展)

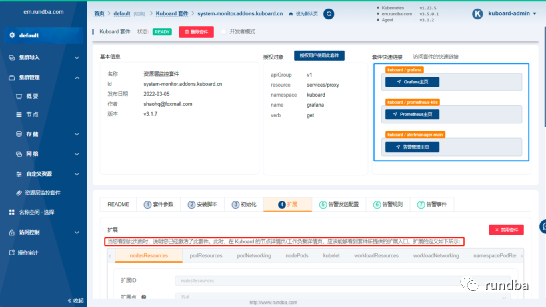

看到“当您看到此页面时，说明您已经激活了此套件...”提示，说明监控套件已安装完成。

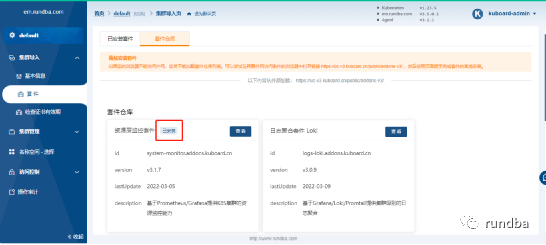

集群导入 > 套件 > 资源层监控套件提示“已安装”

7.查看监控

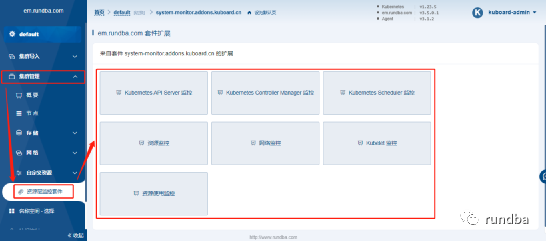

集群管理 > 资源层监控套件 > 可点击7个扩展套件进行查看

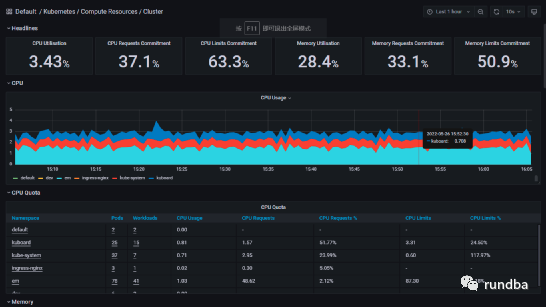

点击资源监控效果：

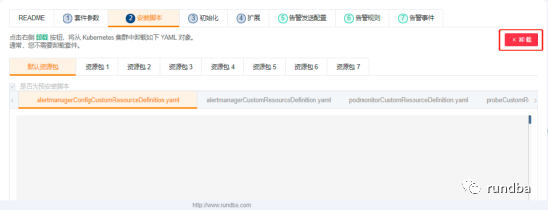

8.卸载“监控套件”

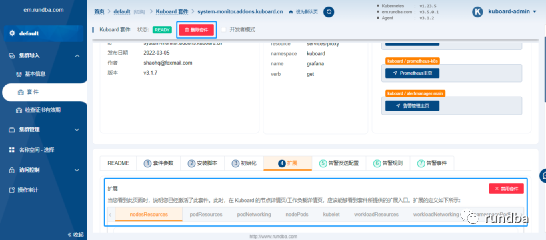

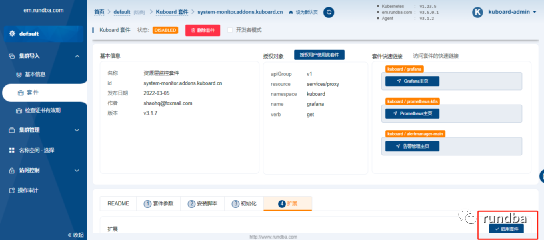

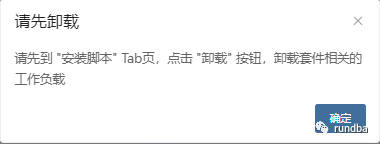

如果需要卸载，可以点击“删除套件”，也可以点击“禁用套件”,会临时禁用所有套件。

点击确定

点击卸载

然后按提示完成卸载。

9.启用套件

当禁用套件后，在相同位置点击“启用套件”，即可再次启用所有监控套件。

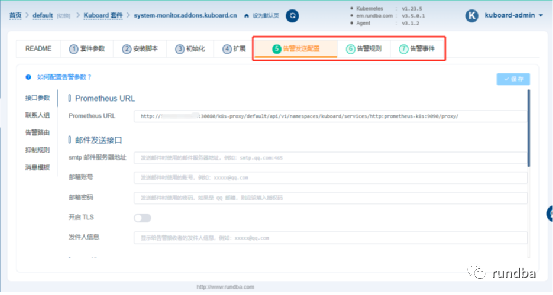

10.后续工作-告警配置(略)

后续将可进行告警相关配置，此处略过，未完待续。

11.参考

https://kuboard.cn/learning/k8s-advanced/ts/application.html#debugging-pods
https://kuboard.cn/guide/addon/#%E6%A6%82%E8%BF%B0
https://kuboard.cn/learning/k8s-advanced/observe/monitor.html#%E5%89%8D%E6%8F%90
https://kuboard.cn/learning/k8s-advanced/observe/alert.html

-- 完 --
