大数据平台迁移实践 | Apache DolphinScheduler 在当贝大数据环境中的应用

在当贝网络科技使用 Apache DolphinScheduler 作为大数据调度平台之前，我们在平台、测试环境和调度环境中都面临着不少问题需要解决。

这次我将从架构重构的目标、ClickHouse 迁移、大数据平台成功迁移、计算分离，以及大数据平台监控架构设计等几个方面给大家进行分享。

1. 打造一个高效稳定的大数据平台，这是平台的首要目标；

2. 实现数据的海量存储；

3. 实现平台的安全高可用架构；

4. 实现计存分离；

5. 环境可视化操作；

6. 监控即时告警。

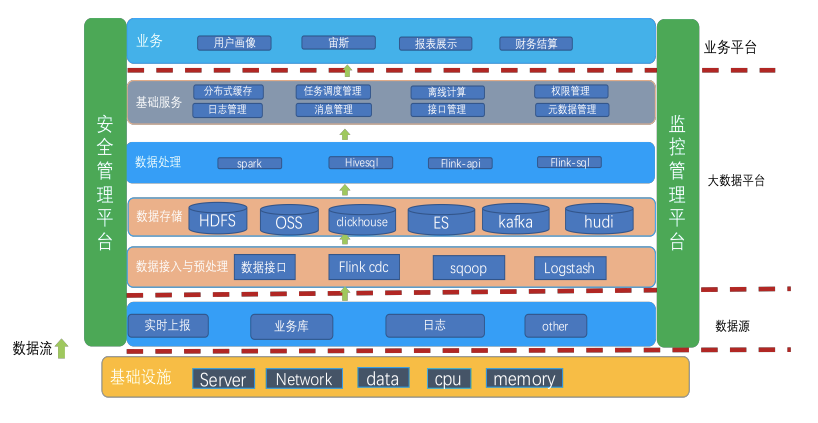

我们对大数据平台进行了重构设计。

最下面是基础环境，中间是数据源，再向上是数据的预处理，即CDC，数据导图工具。以及数据存储。平台基于 HDFS、OSS、  ClickHouse、ES、Kafka 和 Hudi 进行存储，向上是数据处理的计引擎，再向上是任务调度权限管控，接口管理等基础服务管理，架构的最上层是在此之上进行的公司业务处理。

此前，公司的大数据平台存在一些问题。从平台环境来说，主要存在的问题包括版本较低，服务部署混乱，计算引擎 MR速度比较慢，存储不足，而且扩容较难，服务缺乏高可用的架构，服务挂掉之后数据缺失；缺少可视化的操作，需要后台操作；还缺乏报警机制，任务挂掉之后没有通知；运维起来也很困难，需要人肉运维。

在测试环境上，缺少测试环境，本地开发完后直接提交代码上生产，没有经过测验证，导致晚上任务异常报错。

调度环境上，我们原来使用的是 Ooize调度，其系统配置比较复杂，可视化效果较差，没有补数，不支持权限管理，不支持多租户，还容易出现死锁。另外，运维监控能力不足，可视化效果差，无法在线查看日志，故障排除进入后台排错，流程复杂。

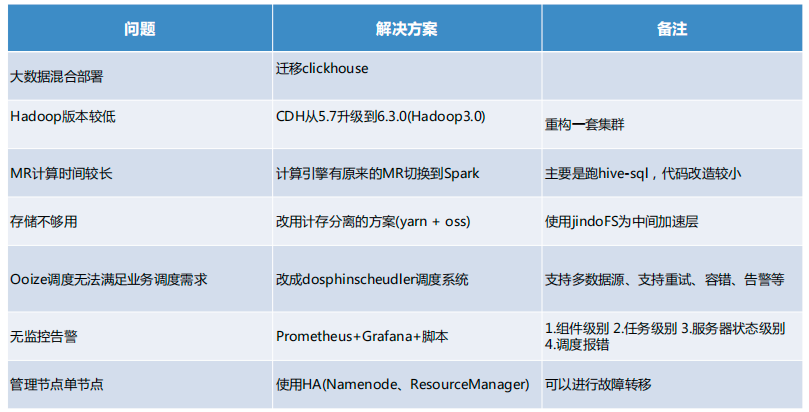

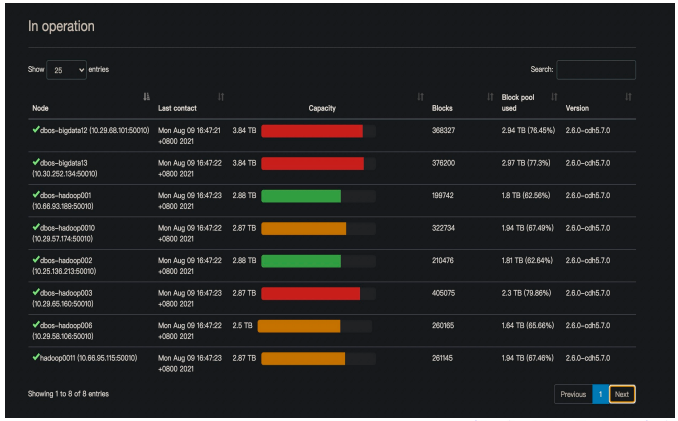

经过调研分析，我们找到了大数据平台的主要问题在于几个方面：OS 版本低，组件部署混乱，多系统数据磁盘共用，磁盘空间不足也是一大问题，导致每天晚上零点之前需要把昨天的数据删掉，来保证有 T+1 数据的存储空间。

针对大数据平台混合部署的问题，我们历时一个半月的时间迁移了 ClickHouse。

关于版本过低的问题，我们把 CDH 从 5.7 升级到 6.3.0（Hadoop 3.0）重构了一套集群。

MR 计算引擎计算时间较长，我们将计算引擎从 MR 切换带 Spark，主要是跑hive-sql，代码改造较少。

针对存储不足的问题，我们采用了计存分离的方案，使用  yarn+oss，并用 jindoFS  作为中间加速层。

原来的 Ooize 调度无法满足我们现有的业务调度的需求，于是我们就改用 Apache DolphinScheduler 进行调度。后者的好处包括是支持多数据源，支持容错告警，以及相当有用的多租户功能。

针对无监控告警这一点，我们采用 Prometheus+Grafana，以及 Python脚本去做监控，分为组件级别、任务级别、服务器状态级别，以及调度报错。

最后，我们使用 HA (Namenode、ResourceManager) 管理单节点，进行故障转移。

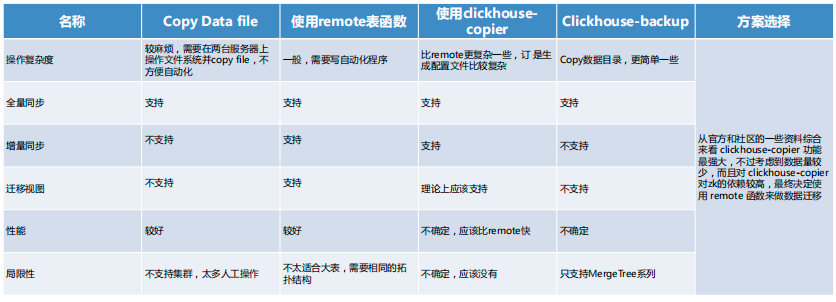

在迁移 ClickHouse 时，我们多种备选方案，分别是直接停机进行 copy，使用 Remote 表函数，使用 Clickhouse copier，以及 更简单的 copy 数据目录的方法。

但是从操作复杂度、全量同步、增量同步、性能等多方面考虑，我们选用了第二种方案。此方案支持全量同步和增量同步，潜意识图，性能也较好，但局限性在于不太适合达标，需要相同的拓扑结构。

迁移执行过程：

一、找出原来建表语句

select database,create_table_query from system.tables where database in('athena','dmp','sony');

二、在新的clickhouse创建databases和table

创建数据库

create database dmp ON CLUSTER cluster_clickhouse; 创建表:导出后搞成自动化脚本去执行

三、数据迁移语句(可以用python写成脚本的方式去执行，可以线下交流)

insert into dmp.dws_dmp_user_local ON CLUSTER cluster_clickhouse SELECT * FROM remote('192.168.1.1:9000', dmp, dws_dmp_user, 'default', '');

四、数据迁移前的注意事项

1.cluster_5shards_1replicas-->cluster_clickhouse

2.表名后面添加 ON CLUSTER cluster_clickhouse

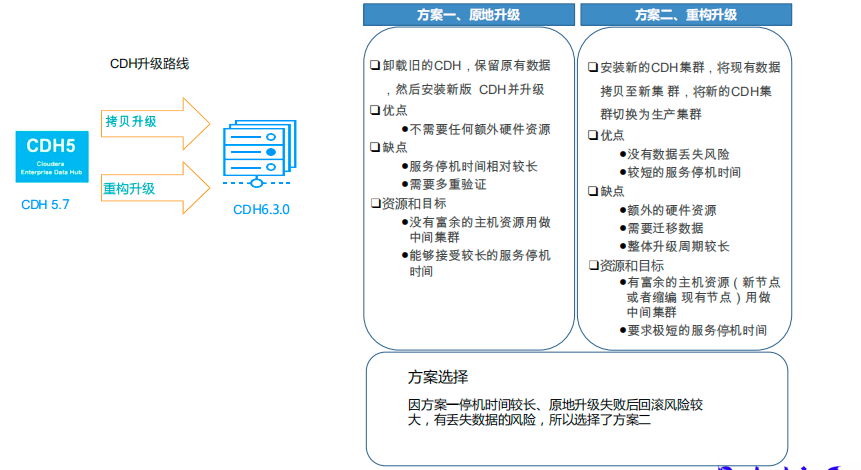

在迁移 ClickHouse 为平台提供了足够空间后，我们设计了平台的迁移和升级方案。有两种备选方案：

这种方案是卸载旧的 CDH，保留原来数据，安装新版 CDH 并升级。其优点是不需要任何额外硬件资源，但缺点是停机时间较长，需要多种验证。

第二种方案是安装新的 CDH 集群，将现有数据拷贝到新集群，切换为生产集群。其优点是没有数据丢失的风险，停机时间较短，缺点是需要额外的硬件资源，需要迁移数据，以及 整体升级周期较长。

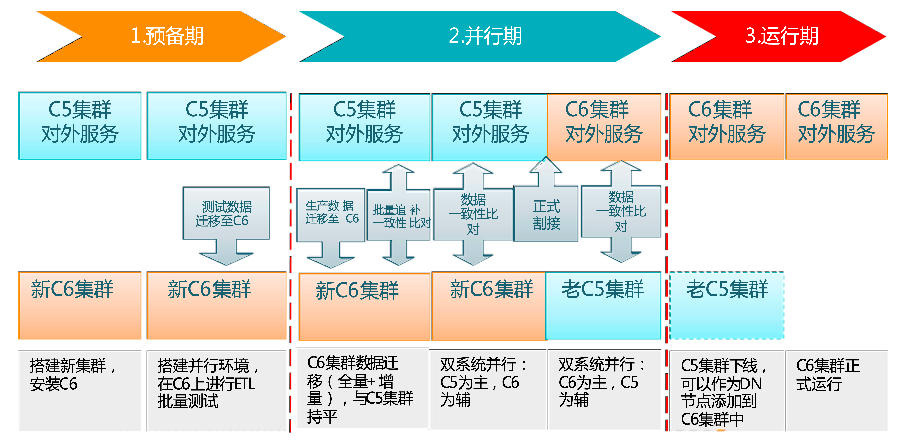

由平台建议，一个实施流程基本上分为三个阶段：一个是预备期，第二个是并行期，第三个是运行期。预备期是在测试搭建一道测试环境，然后进行方案验证,验证通过后在新建一套生产集群。并行期的两个集群，老集群数据和服务的迁移到新的集群上，然后对数据和服务进行验证。就是迁移的时候要考虑到两个集群增量的数据的持平这一块。运行期新老集群割接.因方案一停机时间较长、原地升级失败后回滚风险较大，有丢失数据的风险，所以我们选择了方案二。

• 任务迁移流程

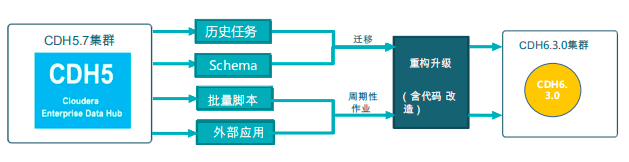

平台迁移流程主要包括对历史任务、Schema、批量脚本和外部应用的数据迁移。

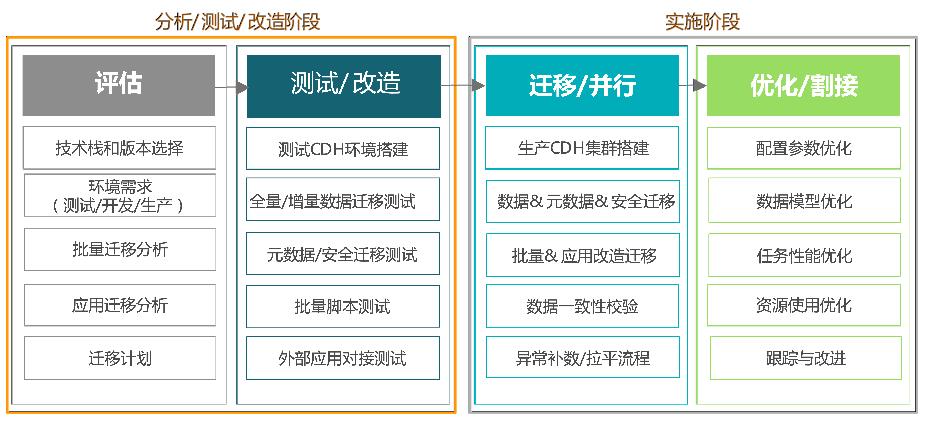

平台迁移任务主要分为评估、测试/改在、迁移/并行、优化/割接四个阶段。

• 实施流程

经过搭建新集群，数据迁移，旧集群下线和新集群切换，新集群正式运行。

此外，为了进行大数据平台构建和迁移，我们还进行了数据一致性校验，Hive 元数据迁移等一系列工作。

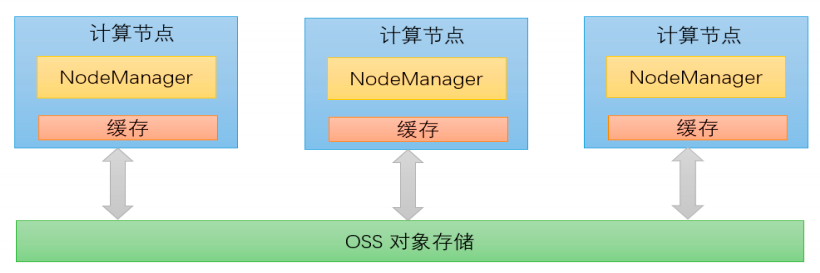

• 计存分离架构

并采用计存分离的存储架构，实现数据更高效的存储。

• 集成 jindoFS

我们还将阿里的 jindoFS 和 CDH 集成，实现了高效的数据分析、数据加速和数据存储。

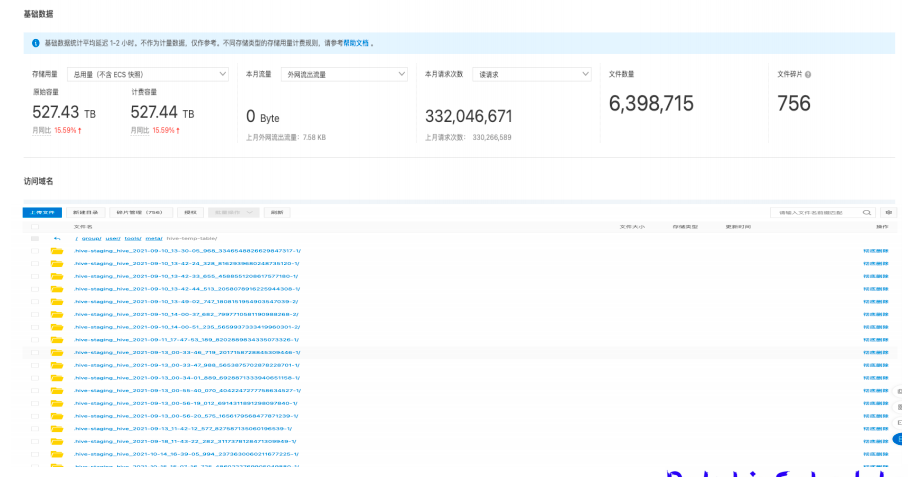

计存分离数据效果图

• 监控平台设计

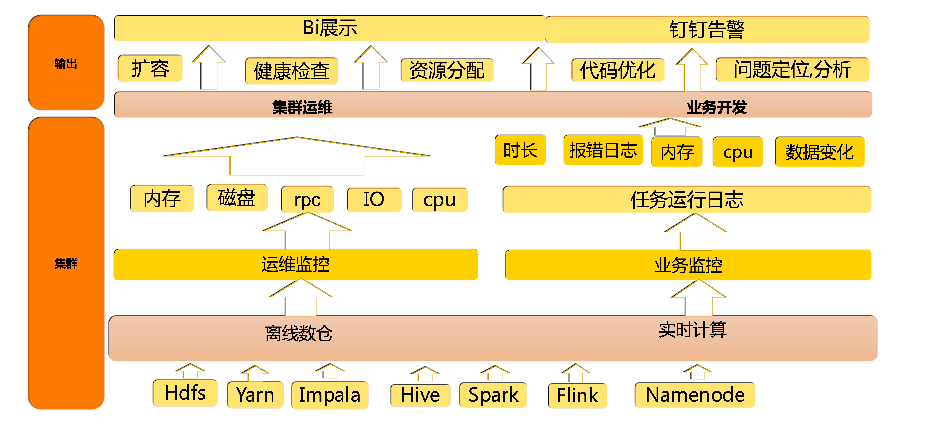

我们设计的大数据监控主要包括两部分，一是平台资源监控，一个是任务运行状态监控。

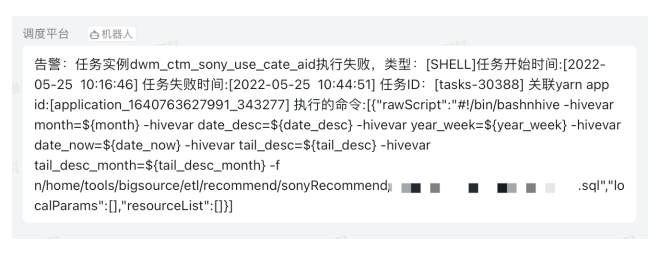

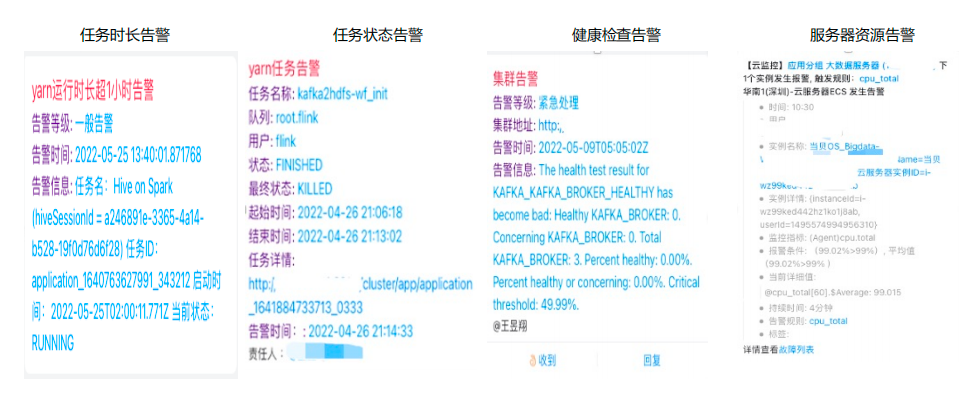

钉钉告警

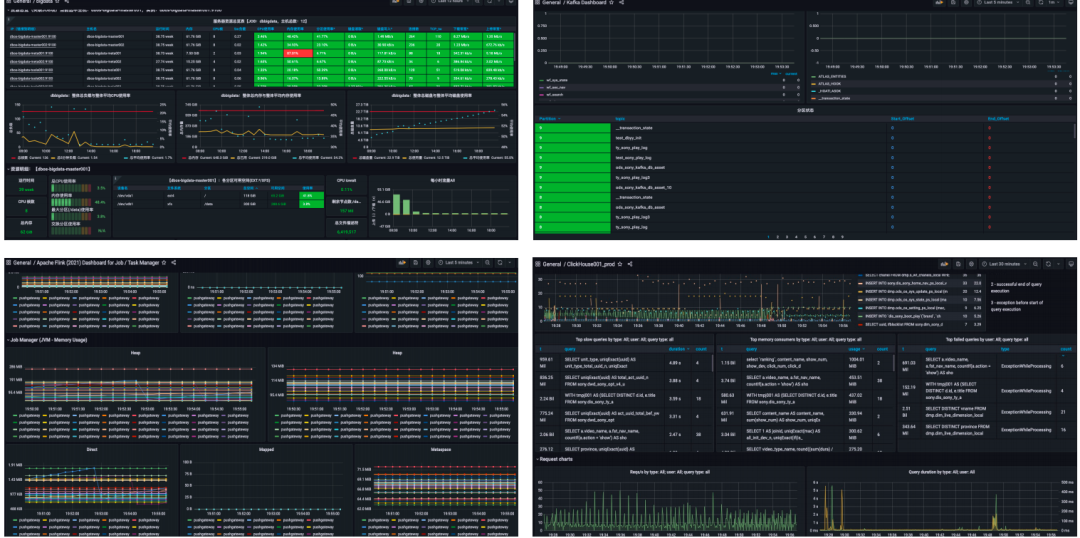

监控 BI 展示

在调度系统上，我们原来采用的是 Oozie，但是在使用过程中发现其缺点不可忽视，比如可视化的界面差；缺乏补数、重试功能；严重依赖当前集群版本，二开难度大；配置复杂、调度任务时出现死锁；不支持租户、权限，管控能力差。

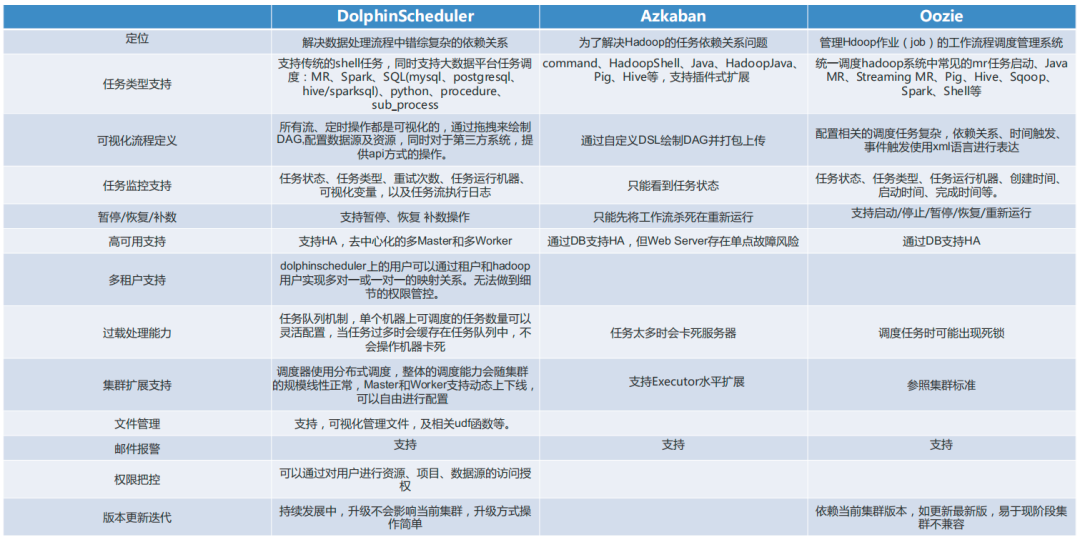

于是我们进行了调度系统重新选型。在调研过程中，我们对比了主流的调度系统工具，并决定采用 Apache DolphinScheduler。

为什么选择 Apache DolphinScheduler ？

经过对比，我们发现 Apache DolphinScheduler 的以下特性非常符合我们的业务需求：

• 通过拖拽任务绘制工作流DAG

• 任务支持动态暂停/停止/恢复操作

• 支持失败重试/告警、容错、补数等操作

• 支持全局参数及节点自定义参数设置

• 支持集群HA，集群去中心化

• 支持运行历史树形/甘特图展示

• 丰富的任务类型支持

我们使用 ApahceDolphinScheduler 的 1.3.8 版本，2 个 Master节点和 7 个Worker 节点，1个 API 节点，日调度流程 200+，日调度任务 5000+，服务 20+ 业务线，处理 T+1 任务场景，组件主要使用到了 Shell、Spark、Hive、Sqoop、Datax、SeaTunnel(原Waterdrop) 和 MR。

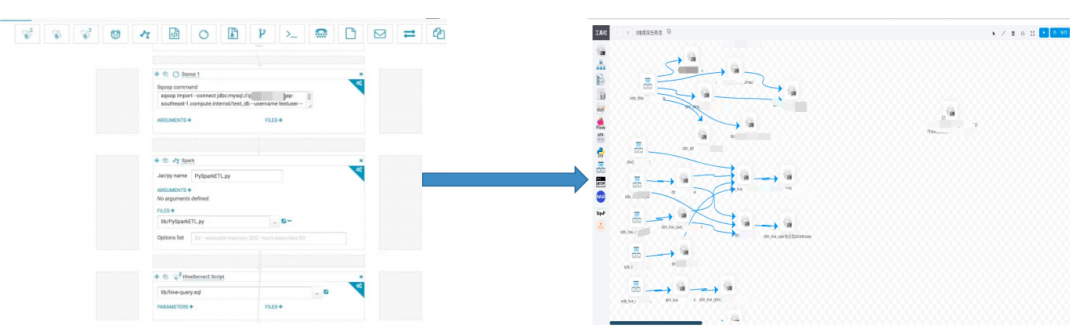

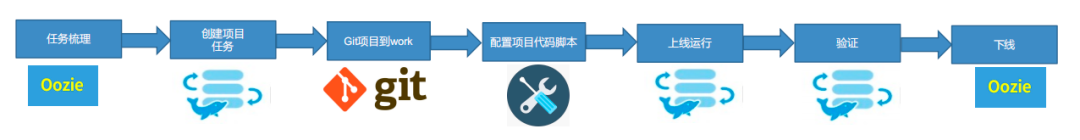

迁移方案上，我们采用边运行边迁移，循形渐进的方式，由易到难，按业务分批迁移，验证通过后老系统任务下线。

• 迁移效果

通过迁移前后对比，我们可以看到系统管理更加便捷，系统更稳定，开发也更高效了。

我们选择使用 Shell节点作为项目代码的一部分，可以在 Git 上直接维护，将代码下载到服务器上使用。

我们还自己开发了调度监控系统，特点是包含任务实例和任务类型，以及任务开始时间和结束时间，并对任务和  ID 进行关联，可以看到报错的语句。

因为我们使用的是原生的 1.3.8 版本，没有进行二开，但是任务多了以后发现存在以下问题：

1. 分布式锁

• Master调度工作流时依赖分布式锁，导致调度工作流吞吐量难以提升，极端情况下调度可能出现高延迟；

2. Master资源利用率低

• Master创建大量线程池，导致线程上下文切换频繁，大量线程处于轮询数据库状态，线程利用率低；

3.  数据库压力大

• Master通过轮询数据库来查询任务状态，任务数多的时候导致数据库压力大；

4.  各组件存在耦合情况

• 注册中心耦合Zookeeper

• Worker耦合任务，需要打入许多依赖jar包

• 升级到2.0架构 ，解决1.3架构存在的问题；

• 定制开发与公司的多个平台集成；

• 实现跨集群任务调用，测试和生产环境共用一套任务调度；

• 完善监控告警。

后续，我们还计划参与到更多 Apache 开源项目中。

1. 提升技术功底：学习源码里的优秀设计思想，比如疑难问题的解决思路，一些优秀的设计模式，整体提升自己的技术功底；




2. 深度掌握技术框架：源码看多了，对于一个新技术或框架的掌握速度会有大幅提升 ；




3. 快速定位线上问题：遇到线上问题，特别是框架源码里的问题(比如bug)，能够快速定位；




4. 拥抱开源社区：参与到开源项目的研发，结识更多大牛，积累更多优质人脉看源码。

1. 先使用：先看官方文档快速掌握框架的基本使用；




2. 抓主线：找一个demo入手，顺藤摸瓜快速看一遍框架的主线源码，画出源码主流程图，切勿一开始就陷入源码的细枝末节，否则会把自己绕晕，凭经验猜；




3. 画图做笔记：总结框架的一些核心功能点，从这些功能点入手深入到源码的细节，边看源码边画源码走向图，并对关键源码的理解做笔记，把源码里的闪光点都记录下来，后续借鉴到工作项目中，理解能力强的可以直接看静态源码，也可以边看源码边debug源码执行过程，观察一些关键变量的值；




4. 整合总结：所有功能点的源码都分析完后，回到主流程图再梳理一遍，争取把自己画的所有图都在脑袋里做一个整合。

这就是我分享的全部内容，感谢聆听！
