导语

分享伊始，Alpha现场提问，大家为什么来参加这次分享？有的是来扫盲的，有的是来提需求的，有的是来一探究竟的，总结起来就是下图。

AR的概念

首先，先来了解下，什么是AR？AI、VR、AR三者又有啥区别？

AI人工智能

让计算机系统能够模拟处理⼈类通过直觉就能解决的⼀类问题，如自然语⾔理解、图像识别、语音识别等，包括机器学习、深度学习、神经网络等技术方向。

VR 虚拟现实

由计算机通过各种输出设备模拟各种⼈类可感知的信号，包括听觉、视觉、触觉、嗅觉等等，来让用户在虚拟世界中体验到最真实的感受。

AR 增强现实

将真实世界的信息和虚拟世界的信息无缝集成起来，增强用户对现实世界的感知。

球鞋试穿实现流程

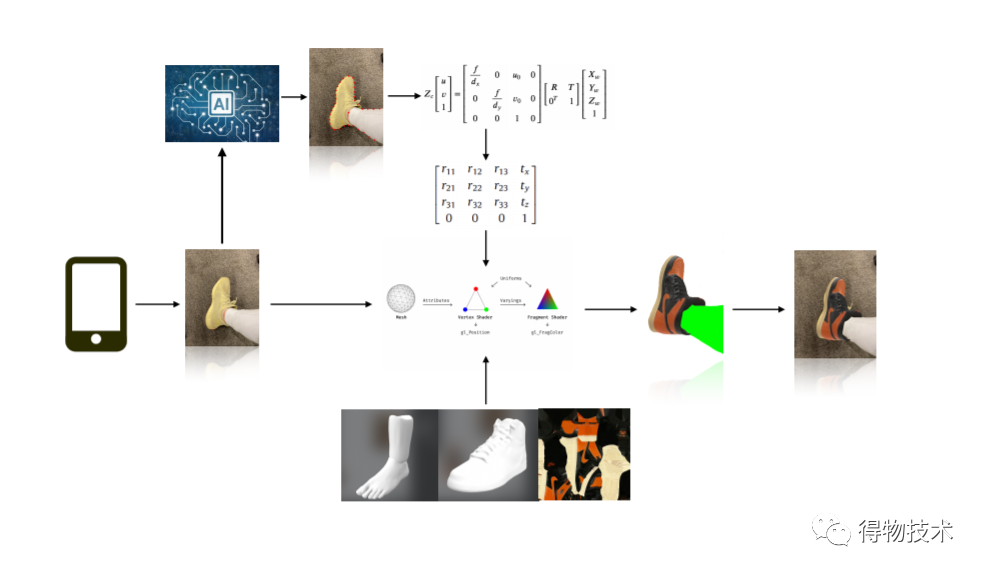

相机在进行图像采集时，会以30帧/S的速度采集图片数据，对每一帧的图片数据进行处理。随后对图片数据进行算法/AI识别，识别图片的关键点，根据这些关键点进入姿态求解的过程，进而输出姿态矩阵。根据姿态矩阵，结合3D建模的模型数据，导入到渲染引擎中，就可以渲染出对应的3D图片信息，最后与相机拍摄的图片做叠加，就可以完成对应的AR效果。以上就是球鞋试穿实现的流程，可以总结为3D建模，姿态求解，模型渲染三个部分。

3D建模

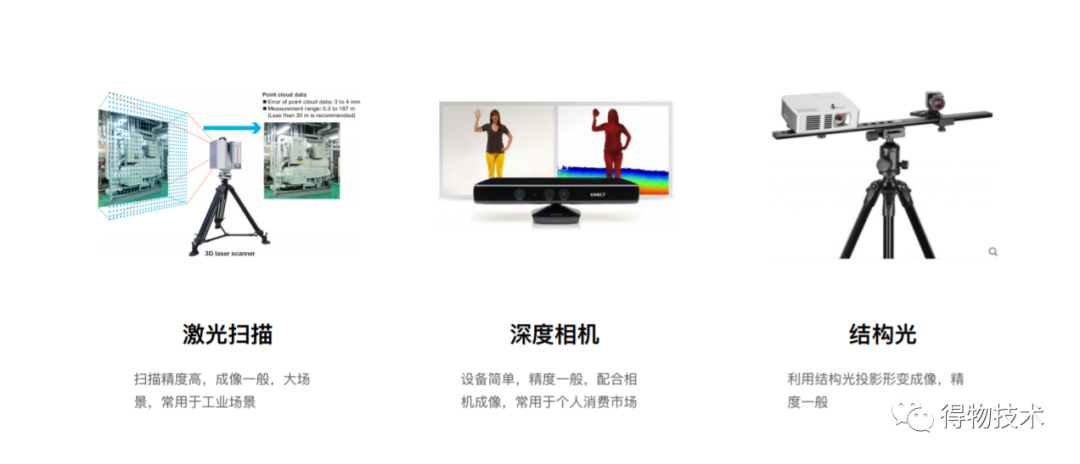

手工数字建模比较常用的场景在影视界，如虚拟角色/城市，常用工具有MAYA、3DMAX等，但数字建模很难复刻现实生活中的物体模型。3D扫描建模比较常见的工具有激光扫描、深度相机、结构光。激光扫描常用于工业场景，深度相机常用于个人消费市场（如手机的人脸识别），结构光是用结构光投影形变成像，但这种方式误差较大。

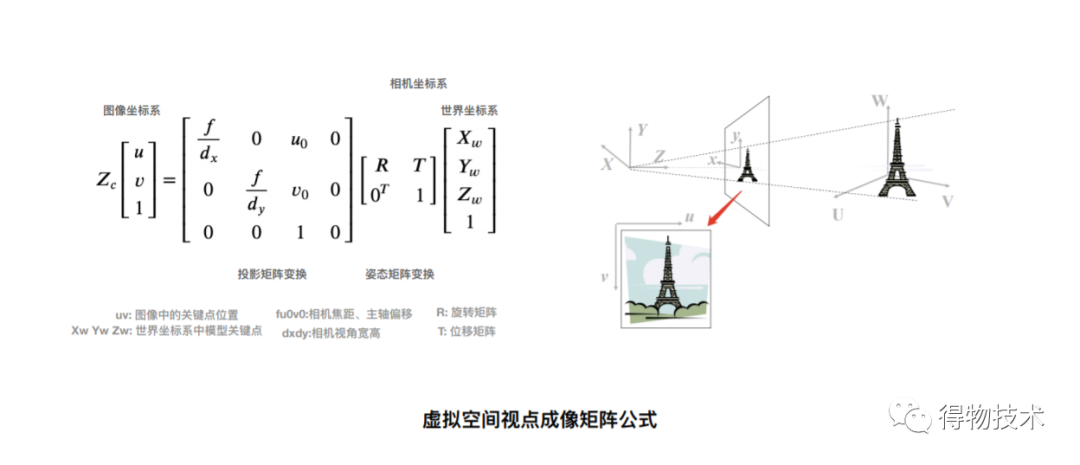

要理解视点成像公式需要了解三个坐标系和两次变换。

世界坐标系：可以假定物体默认在世界坐标原点，3D模型上的点相对于模型锚点的位置即是世界坐标系下的(Xw,Yw,Zw)。

相机坐标系：相机坐标系(Xc, Yc, Zc)中，原点为相机透镜的中心，坐标轴 Xc 轴与x 轴平行，Yc 轴与 y 轴平行，Zc 轴与相机光轴重合，⼀般来说为了方便计算我们会将相机放置在世界坐标系的原点或者Z轴上。

图像坐标系：图像坐标系，是在成像平面内，以⼆维图像为基准所建立的坐标系。⼀般可以理解为(u,v), 原点为图像左上角点，坐标轴 为 u 轴 和 v 轴，表示物体所在的行数和列数。

姿态矩阵变换

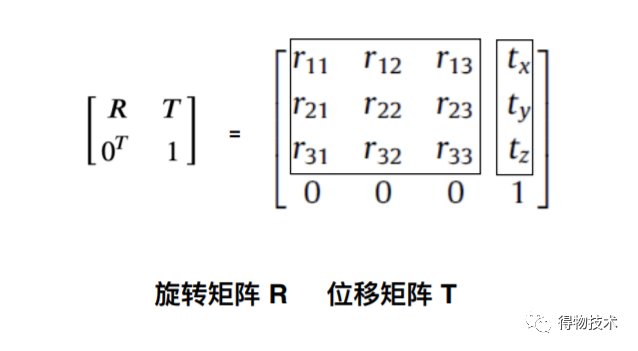

在虚拟空间中，如果要了解一个模型的一个顶点在旋转或移动后到达的点，就要通过姿态矩阵变换来实现。姿态矩阵变换包含两部分，位移矩阵T和旋转矩阵R。

投影矩阵变换

在相机成像过程中，一个三维的物体投影到二维平面的过程，称为投影矩阵变换。一般常用的有透视投影和正交投影。在3D渲染和AR中，主要用透视投影，模拟人的视觉系统。AR空间根据相机设备的真实参数配置虚拟相机的内参，使得透视效果与相机中的真实世界⼀致，以假乱真。

在理解矩阵方程后，进一步的进行姿态求解（PNP）。PNP问题就是指通过世界中的N个特征点与图像成像中的N个成像点，计算出其投影关系，从而获得相机或物体位姿的问题。

模型渲染

姿态、模型、虚拟空间相机内参等准备好后，将进入渲染的过程。渲染管线可以分为三个阶段：应用阶段、⼏何阶段和光栅化阶段。应用阶段场景主要处理数据、光照参数、渲染图元输⼊，数据给到GPU后进入几何阶段，此阶段主要是计算每个顶点在⼆维屏幕空间的坐标、深度、颜色，光栅化阶段决定图元中哪些像素应该被绘制，并逐顶点数据进行差值、着色、混合。

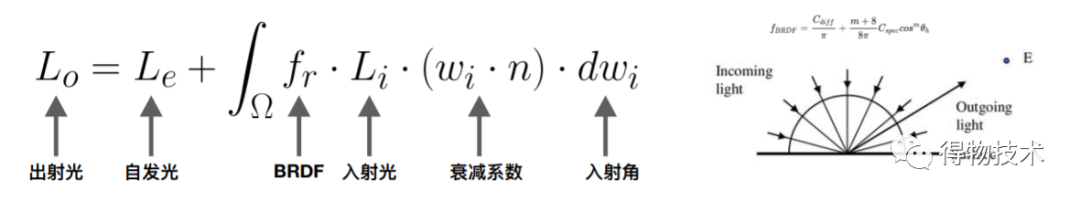

如何获得更好的渲染效果？可以用PBR渲染，这是基于物理的渲染，它涉及三个基础理论：微平面理论、能量守恒、BRDF双向反射分布函数。

微平面理论——物体表面由无数微观上随机朝向的理想镜面反射小平面组成，通常这种不规则效果用粗糙度或者高光贴图来表示；能量守恒——出射光线的能永远不能超过⼊射光线的能；BRDF双向反射分布函数——规定光出射和入射方向，是由入射光得到出射光的函数。考虑基础色、金属度、镜面反射强度、镜面反射颜色、粗糙度、光泽度等参数。

另外一个在AR场景中比较巧妙的地方是“绿魔”的世界。平⾯识别、物体识别构建绿模，绿模渲染模拟遮挡、阴影效果等。

结尾

Alpha的分享，带着大家初步认识了AR技术，在得物球鞋试穿的应用，以及实现的原理。大家也是收获满满，很期待下次AR技术之美图揭秘、服装试穿揭秘呀~~
