如何插件化地为openGauss添加算子

1.1 openGauss执行算子汇总

openGauss的算子按类型可分为四类：控制算子、连接算子、扫描算子和物化算子。下面汇总了当前（openGauss2.0.0）已有的算子。

1.2 PG新增算子汇总

下面列出PG（14devel）相比于openGauss多了哪些算子。

1.1表格中的算子Extensible类似于PG的算子Custom，其作用是允许插件向数据库增加新的扫描类型。主要分为三步：
首先，在路径规划期间生成插件增加的扫描路径（ExtensiblePath）；
然后，如果优化器选择该路径作为最优路径，那么需要生成对应的计划（ExtensiblePlan）；
最后，必须提供执行该计划的能力（ExtensiblePlanState）。
下面以TidRangeScan为示例，演示如何使用Extensible通过插件化的方式为openGauss新增一个执行算子。

2.1 功能介绍

openGauss中堆表由一个个page组成，每个page包含若干个tuple。tid是tuple的寻址地址，由两个字段组成：（pageid,itemid），pageid代表第几个数据块，itemid代表这个page内的第几条记录。例如tid=(10,1)表示第11个数据块中的第一条记录（pageid从0开始，itemid从1开始）。
PostgreSQL 14 devel新增了算子TidRangeScan，可以直接通过tid来范围访问某个page的全部数据。（带来的好处：如果需要更新一张表所有数据时，可以开启多个会话并行去更新不同的page，提高效率。）
本次展示将该特性通过插件的方式移植到openGauss，插件化的增加一个执行算子。

2.2 使用说明

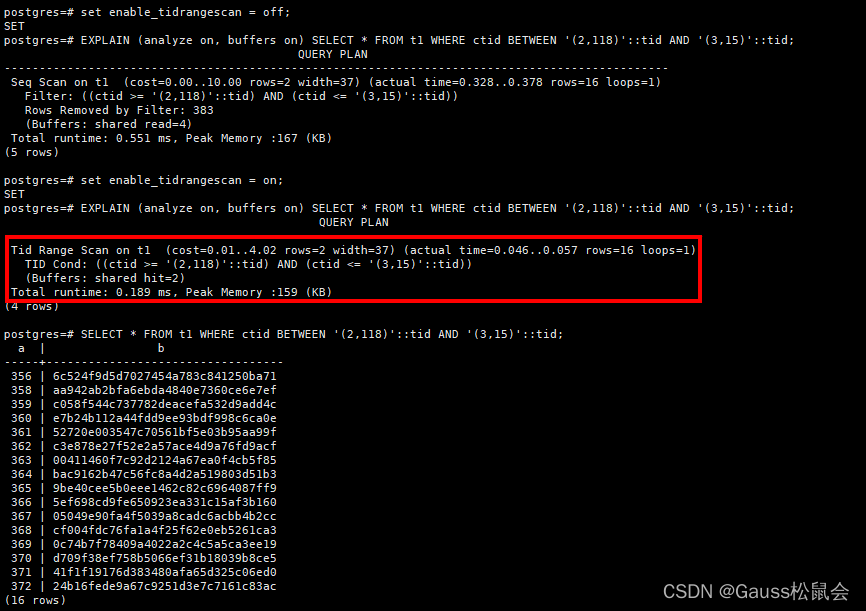

tidrangescan插件定义了一个bool类型的guc参数：enable_tidrangescan，控制优化器对tidrangescan扫描算子的使用，on表示使用，off表示不使用。

2.3 插件边界

本小节主要列举调用了哪些内核接口，当内核演进过程中修改了这些接口，有可能会影响插件的使用。

2.4 设计实现

本节提到的hook在第3章《hook点总述》会做详细说明。

附社区PR：https://gitee.com/opengauss/Plugin/pulls/1

2.4.1 插件开发通用流程

2.4.1.1 Makefile

在openGauss源码的contrib目录下新建开发插件的目录，这里为tidrangescan。在该目录下新建Makefile文件。

# contrib/tidrangescan/Makefile
MODULES = tidrangescan # 模块名
EXTENSION = tidrangescan # 扩展的名称
REGRESS = tidrangescan # 回归测试
REGRESS_OPTS = --dlpath=$(top_builddir)/src/test/regress -c 0 -d 1 --single_node # 回归测试相关的选项
DATA = tidrangescan--1.0.sql # 插件安装的SQL文件

override CPPFLAGS :=$(filter-out -fPIE, $(CPPFLAGS)) –fPIC # fPIC选项

# 以下是openGauss构建插件相关的命令，保留即可
ifdef USE_PGXS
PG_CONFIG = pg_config
PGXS := $(shell $(PG_CONFIG) --pgxs)
include $(PGXS)
else
subdir = contrib/tidrangescan
top_builddir = ../..
include $(top_builddir)/src/Makefile.global
include $(top_srcdir)/contrib/contrib-global.mk
endif

2.4.1.2 control文件

新建控制文件，这里为tidrangescan.control。内容如下：

# tidrangescan extension
comment = 'example implementation for custom-scan-provider interface'  default_version = '1.0'  # 与Makefile里DATA属性的sql文件名的版本保持一致  module_pathname = '$libdir/tidrangescan'
relocatable = true

2.4.1.3 sql文件

sql文件命名格式为extensionName–version.sql，*version*即为上述版本号，这里为tidrangescan--1.0.sql。在这里编写所需的函数。

-- complain if script is sourced in psql, rather than via CREATE EXTENSION
\echo Use "CREATE EXTENSION tidrangescan" to load this file. \quit

CREATE FUNCTION pg_catalog.tidrangescan_invoke() RETURNS VOID AS '$libdir/tidrangescan','tidrangescan_invoke' LANGUAGE C STRICT;

2.4.1.4 回归测试用例
创建sql和expected目录，分别存放测试用例的sql脚本和预期输出，例如这里为tidrangescan.sql和tidrangescan.out。

2.4.1.5 源文件及插件目录总览
创建插件的头文件和cpp文件，这是实现插件的核心,下文主要介绍该插件代码层的设计与实现。
至此插件总体目录概览如下。

2.4.2 优化器

2.4.2.1 添加路径

将set_rel_pathlist_hook赋值为SetTidRangeScanPath，该函数解析扫描表的查询条件，当存在tid范围查询时调用add_path添加ExtensiblePath，计算代价，并将创建计划的接口tidrangescan_path_methods存入path中。

static void SetTidRangeScanPath(PlannerInfo *root, RelOptInfo *baserel, Index rtindex, RangeTblEntry *rte)
{
    ...
    tidrangequals = TidRangeQualFromRestrictInfoList(baserel->baserestrictinfo, baserel);
    ...
    if (tidrangequals != NIL) {
        cpath = (ExtensiblePath*)palloc0(sizeof(ExtensiblePath));
        cpath->path.type = T_ExtensiblePath;
        cpath->path.pathtype = T_ExtensiblePlan;
        cpath->path.parent = baserel;
        cpath->extensible_private = tidrangequals;
        cpath->methods = &tidrangescan_path_methods;

        cost_tidrangescan(&cpath->path, root, baserel, tidrangequals, cpath->path.param_info);
        add_path(root, baserel, &cpath->path);
    }
}

static ExtensiblePathMethods  tidrangescan_path_methods = {
    "tidrangescan",        /* ExtensibleName */
    PlanTidRangeScanPath,    /* PlanExtensiblePath */
};

2.4.2.2 创建计划
上述的tidrangescan_path_methods定义了创建计划函数PlanTidRangeScanPath，根据最优路径生成计划ExtensiblePlan，同时将创建计划状态节点接口tidrangescan_scan_methods存入plan。

static Plan *PlanTidRangeScanPath(PlannerInfo *root, RelOptInfo *rel, ExtensiblePath *best_path, List *tlist, List *clauses, List *custom_plans)
{
    ExtensiblePlan *node = makeNode(ExtensiblePlan);
    Plan    *plan = &node->scan.plan;
    List    *tidrangequals = best_path->extensible_private;
    ...
    node->extensible_exprs = tidrangequals;
    node->scan.plan.startup_cost = best_path->path.startup_cost;
    node->scan.plan.total_cost = best_path->path.total_cost;
    node->scan.plan.plan_rows = best_path->path.rows;
    node->scan.plan.plan_width = rel->width;
    node->methods = &tidrangescan_scan_methods;
    return plan;
}

static ExtensiblePlanMethods tidrangescan_scan_methods = {
    "tidrangescan",        /* ExtensibleName */
    CreateTidRangeScanState,  /* CreateExtensiblePlanState */
};

2.4.3 执行器

2.4.3.1 创建计划状态节点

上述的tidrangescan_scan_methods定义了创建PlanState函数CreateTidRangeScanState，根据传入的plan返回PlanState，同样将后续执行器执行的若干方法结构体tidrangescan_exec_methods存入PlanState。

Node *CreateTidRangeScanState(ExtensiblePlan *custom_plan)
{
    TidRangeScanState *tidrangestate;
    /*
     * create state structure
     */
    tidrangestate = (TidRangeScanState*)palloc0(sizeof(TidRangeScanState));
    NodeSetTag(tidrangestate, T_ExtensiblePlanState);
    tidrangestate->css.methods = &tidrangescan_exec_methods;
    /*
     * mark scan as not in progress, and TID range as not computed yet
     */
    tidrangestate->trss_inScan = false;
    return (Node*)&tidrangestate->css;
}

static ExtensibleExecMethods tidrangescan_exec_methods = {
    "tidrangescan",        /* ExtensibleName */
    BeginTidRangeScan,      /* BeginExtensiblePlan */
    ExecTidRangeScan,      /* ExecExtensiblePlan */
    EndTidRangeScan,      /* EndExtensiblePlan */
    ExecReScanTidRangeScan,      /* ReScanExtensiblePlan */
    ExplainTidRangeScan       /* ExplainExtensiblePlan */
};

2.4.3.2 执行层hook
tidrangescan_exec_methods定义了五个接口，分别是执行层各个阶段的主函数：BeginTidRangeScan、ExecTidRangeScan、EndTidRangeScan、ExecReScanTidRangeScan、ExplainTidRangeScan。

static void BeginTidRangeScanScan(ExtensiblePlanState *node, EState *estate, int eflags)
{
    TidRangeScanState *ctss = (TidRangeScanState *) node;
    ExtensiblePlan    *cscan = (ExtensiblePlan *) node->ss.ps.plan;
    ctss->css.ss.ss_currentScanDesc = NULL;  /* no table scan here */
    /*
     * initialize child expressions
     */
    ctss->css.ss.ps.qual = (List*)ExecInitExpr((Expr*)cscan->scan.plan.qual, (PlanState *)ctss);
    TidExprListCreate(ctss);
}

static TupleTableSlot * ExecTidRangeScan(ExtensiblePlanState *pstate)
{
    return ExecScan(&pstate->ss, (ExecScanAccessMtd) TidRangeNext, (ExecScanRecheckMtd) TidRangeRecheck);
}

static void EndTidRangeScan(ExtensiblePlanState *node)
{
    TableScanDesc scan = node->ss.ss_currentScanDesc;
    if (scan != NULL)
        heap_endscan(scan);
    /*
     * Free the exprcontext
     */
    ExecFreeExprContext(&node->ss.ps);

    /*
     * clear out tuple table slots
     */
    if (node->ss.ps.ps_ResultTupleSlot)
        ExecClearTuple(node->ss.ps.ps_ResultTupleSlot);
    ExecClearTuple(node->ss.ss_ScanTupleSlot);
}

static void ExecReScanTidRangeScan(ExtensiblePlanState *node)
{
    /* mark scan as not in progress, and tid range list as not computed yet */
    ((TidRangeScanState*)node)->trss_inScan = false;
    /*
     * We must wait until TidRangeNext before calling table_rescan_tidrange.
     */
    ExecScanReScan(&node->ss);
}

static void ExplainTidRangeScan(ExtensiblePlanState *node, List *ancestors, ExplainState *es)
{
    TidRangeScanState *ctss = (TidRangeScanState *) node;
    ExtensiblePlan    *cscan = (ExtensiblePlan *) ctss->css.ss.ps.plan;
    /* logic copied from show_qual and show_expression */
    if (cscan->extensible_exprs) {
        bool  useprefix = es->verbose;
        Node  *qual;
        List  *context;
        char  *exprstr;
        /* Convert AND list to explicit AND */
        qual = (Node *) make_ands_explicit(cscan->extensible_exprs);
        /* Set up deparsing context */
        context = deparse_context_for_planstate((Node*)ctss, ancestors, es->rtable);
        /* Deparse the expression */
        exprstr = deparse_expression(qual, context, useprefix, false);
        /* And add to es->str */
        ExplainPropertyText("tid range quals", exprstr, es);
  }
}

2.4.4 改造点

2.4.4.1 无法调用内核static函数

在移植过程中，受限于插件实现的方式，无法调用内核的static函数，需要拷贝到插件侧或者对原有的代码作改造。

执行层获取单个tuple阶段，PG在heapam.c中定义了一个函数heap_getnextslot_tidrange，其中调用了static函数heapgettup_pagemode和heapgettup。在将heap_getnextslot_tidrange搬到openGauss插件时，由于无法调用这两个static函数，需要将其改为调用heap_getnext，通过heap_getnext访问heapgettup_pagemode和heapgettup。

3.1 优化器

3.1.1 添加路径

typedef void (*set_rel_pathlist_hook_type) (PlannerInfo *root,
                                           RelOptInfo *rel,
                                           Index rti,
                                           RangeTblEntry *rte);
extern THR_LOCAL PGDLLIMPORT set_rel_pathlist_hook_type set_rel_pathlist_hook;

ExtensiblePath定义如下。

typedef struct ExtensiblePath {
    Path path;
    uint32 flags;           /* mask of EXTENSIBLEPATH_* flags */
    List* extensible_paths; /* list of child Path nodes, if any */
    List* extensible_private;
    const struct ExtensiblePathMethods* methods;
} ExtensiblePath;

• flags是一个标识，如果该自定义的路径支持反向扫描，则它应该包括EXTENSIBLEPATH_SUPPORT_BACKWARD_SCAN，如果支持标记和恢复则包括EXTENSIBLEPATH_SUPPORT_MARK_RESTORE。
• extensible_paths是这个自定义路径节点的子Path节点列表
• extensible_private可用来存储该自定义路径的私有数据。
• methods必须包含根据该路径生成计划的方法。ExtensiblePathMethods结构如下，主要实现PlanExtensiblePath。

  typedef struct ExtensiblePathMethods {
  const char* ExtensibleName;

  /* Convert Path to a Plan */
  struct Plan* (*PlanExtensiblePath)(PlannerInfo* root, RelOptInfo* rel, struct ExtensiblePath* best_path,
      List* tlist, List* clauses, List* extensible_plans);
  } ExtensiblePathMethods;

3.1.2 添加连接路径

提供连接路径，同样创建ExtensiblePath路径。

插入位置所在的函数：add_paths_to_joinrel

typedef void (*set_join_pathlist_hook_type) (PlannerInfo *root,
                                               RelOptInfo *joinrel,
                                               RelOptInfo *outerrel,
                                               RelOptInfo *innerrel,
                                               JoinType jointype,
                                               SpecialJoinInfo *sjinfo,
                                               Relids param_source_rels,
                                               SemiAntiJoinFactors *semifactors,
                                               List *restrictlist);
extern THR_LOCAL PGDLLIMPORT set_join_pathlist_hook_type set_join_pathlist_hook;

3.1.3 创建计划
调用上述ExtensiblePath中的methods定义的接口PlanExtensiblePath，将自定义路径转换为一个完整的计划，返回ExtensiblePlan。
插入位置所在的函数：create_scan_plan->create_extensible_plan

typedef struct ExtensiblePlan {
    Scan scan;

    uint32 flags;                  /* mask of EXTENSIBLEPATH_* flags, see relation.h */

    List* extensible_plans;        /* list of Plan nodes, if any */

    List* extensible_exprs;        /* expressions that extensible code may evaluate */

    List* extensible_private;      /* private data for extensible code */

    List* extensible_plan_tlist;   /* optional tlist describing scan
                                    * tuple */
    Bitmapset* extensible_relids;  /* RTIs generated by this scan */

    ExtensiblePlanMethods* methods;
} ExtensiblePlan;

• 和ExtensiblePath一样，flags同样是一个标识。
• extensible_plans可以用来存放子Plan节点
• extensible_exprs用来存储需要由setrefs.cpp和subselect.cpp修整的表达式树。
• extensible_private用来存储只有该自定义算子使用的私有数据。
• extensible_plan_tlist描述目标列
• extensible_relids为该扫描节点要处理的关系集合
• methods必须包含生成该计划对应的计划节点PlanState的方法。ExtensiblePlanMethods结构如下，主要实现CreateExtensiblePlanState。

  typedef struct ExtensiblePlanMethods {
  char* ExtensibleName;

  /* Create execution state (ExtensiblePlanState) from a ExtensiblePlan plan node */
  Node* (*CreateExtensiblePlanState)(struct ExtensiblePlan* cscan);
  } ExtensiblePlanMethods;

3.2 执行器

3.2.1 创建计划状态节点
