Flutter PlatformView 在闲鱼直播业务中的实践

闲鱼技术 2021-11-04

531

背景

闲鱼近期实现了端上直播间的 Flutter 技术重构，验证和拓展了 Flutter 在音视频领域的业务边界。因为直播丰富的玩法和可变的交互，通常我们会在直播间页面覆盖一层互动层，用于处理和展示业务互动行为。这一互动层，通常是由 H5/Weex 等技术来实现的，以满足动态性和业务投放的需求。因为其背后有着一整套配套的解决方案和能力，显然在 Flutter 场景下，复用或移植成熟的 Native 能力是比较好的解决方案，PlatformView 是最适合用于实现该组件的技术，这也是我们采用的方案。

什么是 PlatformView？

PlatformView 技术是 Flutter 提供的一种能够将 Native 组件嵌入到 Flutter 页面中的能力，有了这种能力，一些 Native 上非常成熟的功能组件，例如地图、广告页面、WebView 就可以很方便地和 Flutter 结合，在 Flutter 页面上展示。

实现技术上，iOS 中，PlatformView 的 Native View 会被加入到 Flutter 的 UI 视图层级中，这种方式称之为 Hybrid Composition；而 Android 支持使用 VirtualDisplay 和 Hybrid Composition 两种模式，前者将 Native View 绘制到内存中，然后和 Flutter Widget 一起渲染到 Flutter 页面中，后者和 iOS 上类似。闲鱼目前在 Android 中使用的是 VirtualDisplay 这种模式。

直播间互动层组件

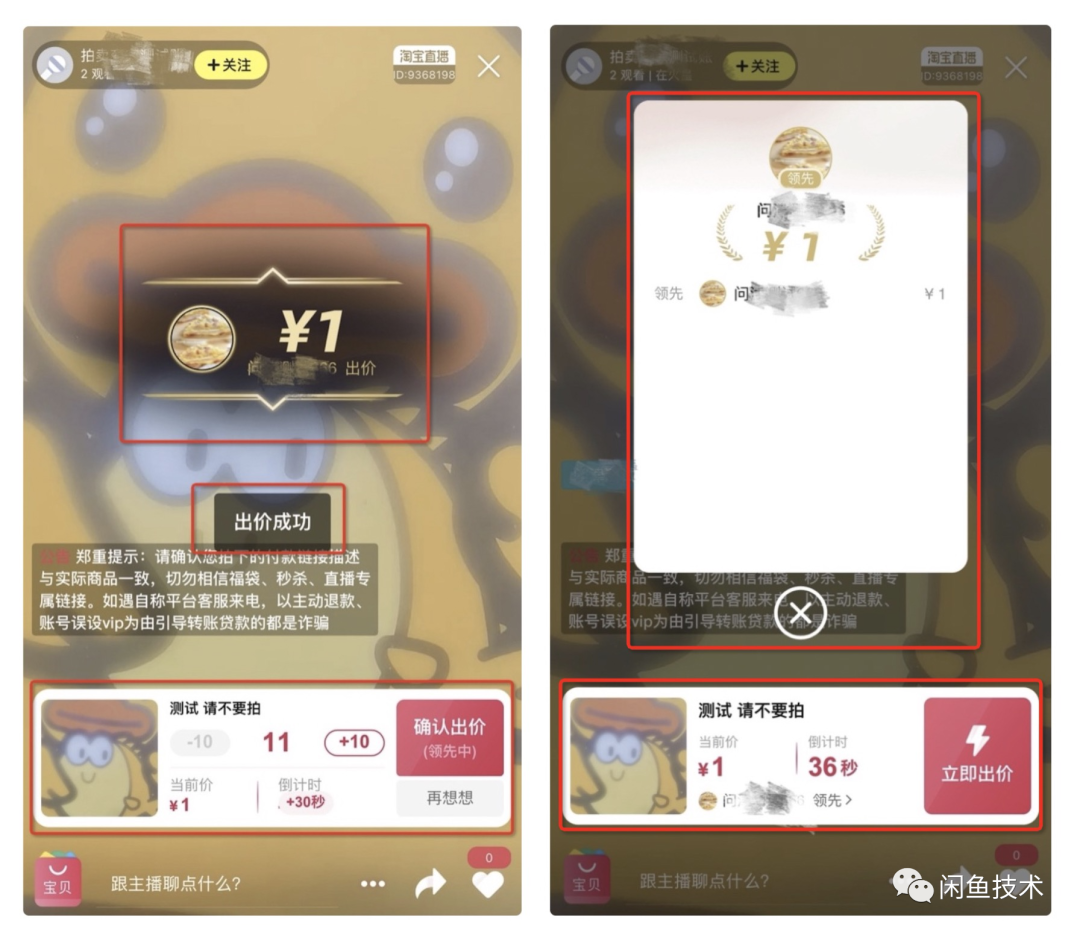

互动层是一个覆盖整个直播间的组件，隶属于某一特定的直播间，可以跟随该直播间上下翻页滑动，一般情况下处于直播间 View 层级的最上层，这样才能做到可以在直播间任意位置布局任意的元素并展示。它是一个背景透明的组件，当用户点击互动层上的元素时，由互动层来进行响应交互，而当用户点击透明区域时，事件会穿透互动层，由下面层级上最合适的组件来进行响应，不影响正常的直播间功能。这就要求我们对该组件的事件分发进行一些处理。这里主要的处理方案是，获取用户的点击位置坐标点，判断组件该像素点的透明度，根据一定的阈值来区分究竟是该由谁来响应。以 iOS 为例，我们知道 iOS 的事件响应分为两个阶段：第一阶段用于寻找最佳响应者，即在 View Tree 上不断调用 hitTest 和 pointInside 方法进行检测，第二阶段才是真正响应事件。所以对于 iOS 实现来说，我们只要干预第一阶段，重写该互动层 View 的 pointInside 方法增加上我们的透明度判断逻辑，就可以实现。Android 也是进行类似的处理。

PlatformView 互动层的事件分发问题

虽然通过 PlatformView 可以很方便地嵌入互动层 Native View，但在这个场景下事件处理遇到了一些麻烦。通常情况下，如果嵌入的 PlatformView 是一个正常响应事件的组件，那一般不会有问题，但由上面的分析可知，我们需要对事件进行特殊处理，因为互动层 PlatformView 处于整个直播间的最上层，所以正常情况下，所有它下面的 Flutter 组件都无法响应事件。我们可以将 PlatformView 的 hitTestBehavior 设置为 PlatformViewHitTestBehavior.transparent，这样可以将事件穿透到下面其他的 Flutter 组件，但是互动层本身就无法响应事件了。

PlatformView 有两个身份，一个是作为 Native View，另外一个是作为 Flutter 组件树上的一个节点（Widget），因此它上面的事件由两部分共同配合处理。

所以我们需要先探究一下 Flutter 框架是如何处理 PlatformView 在 Native 和 Flutter 两侧的事件分发和控制的，下面以 iOS 为例来进行具体分析。

PlatformView 事件响应分析

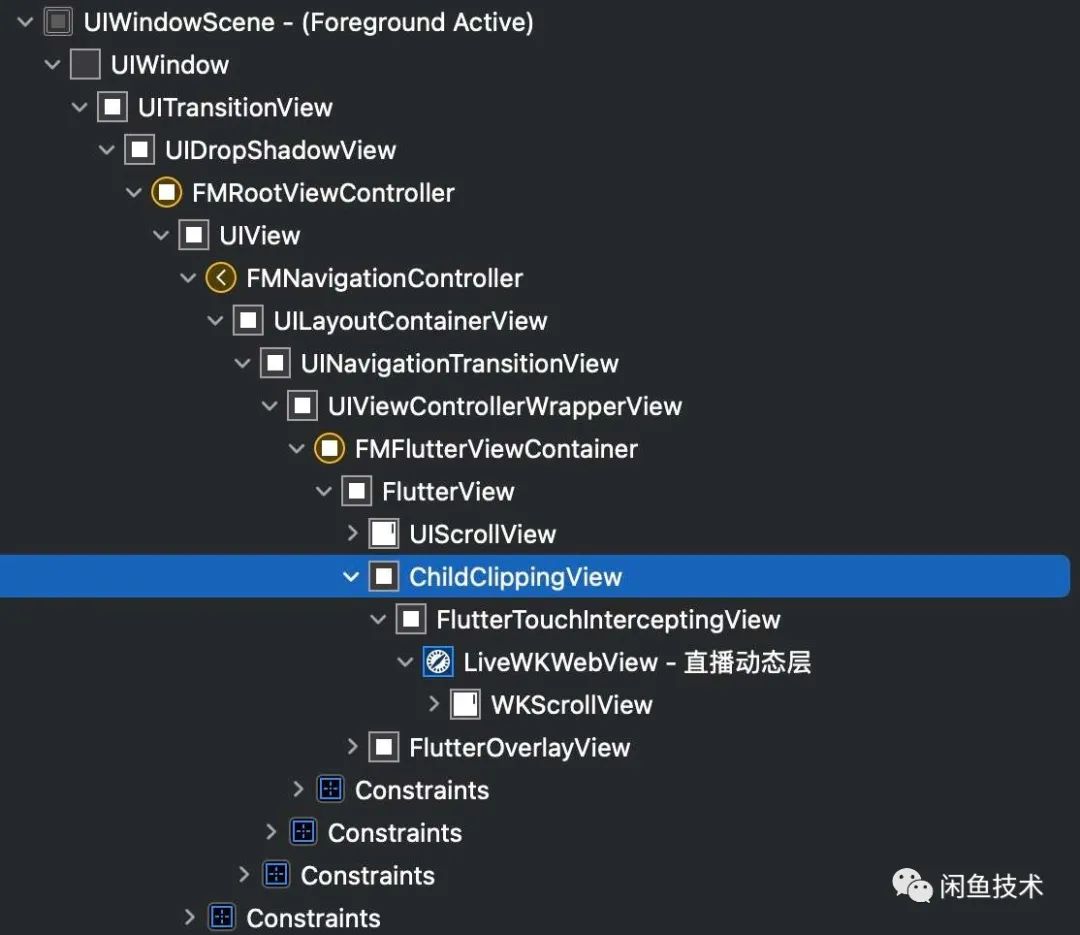

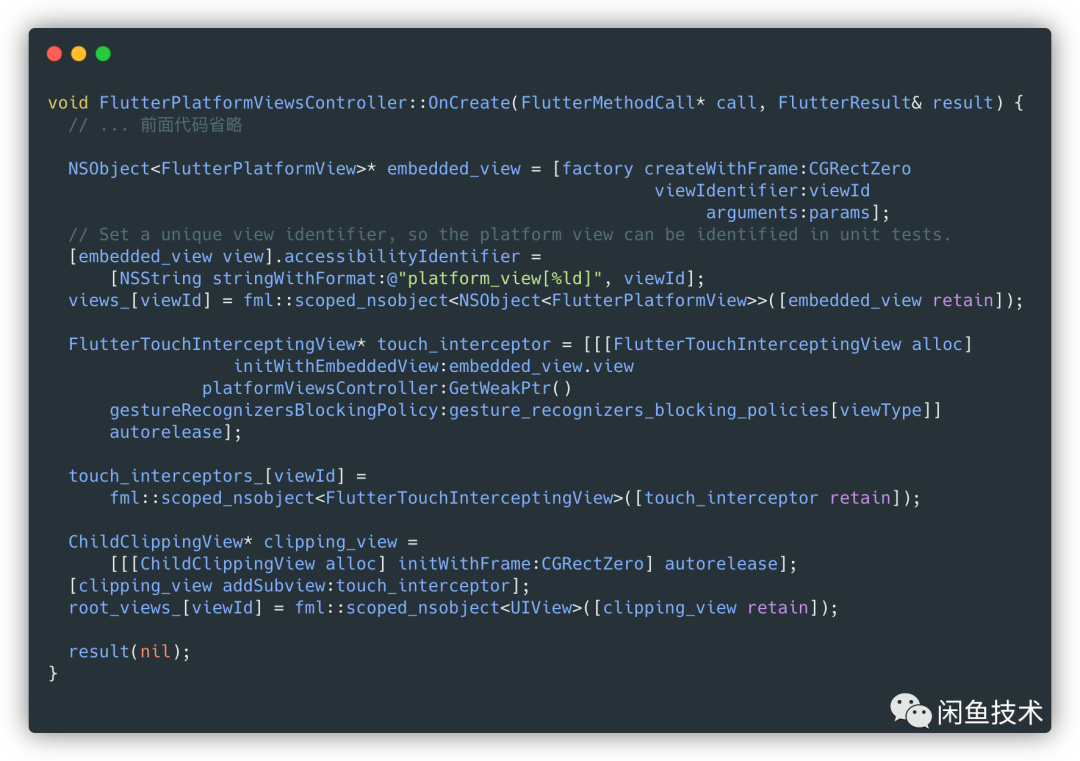

由 UI 层级图和下面的源码可以看出，PlatformView 是 FlutterView 的 subView。源码中的 embeded_view 是我们真正提供给 Flutter 的 Native View，它会传递给 FlutterTouchInterceptingView 的构造方法，成为其 subView，FlutterTouchInterceptingView 又是 ChildClippingView 的 subView。

FlutterTouchInterceptingView

这几个 view 中，FlutterTouchInterceptingView 是 Flutter 用来控制和处理 PlatformView 事件的关键。Flutter 需要有这个一个View 来拦截事件，因为事件毕竟是从 Native 传递给 Flutter 的，而 PlatformView 本身也是个 Native View，如果不对作用在 PlatformView 上的事件进行拦截的话，PlatformView 自身就会消化掉事件，而 Flutter 侧则感知不到也没法控制了。

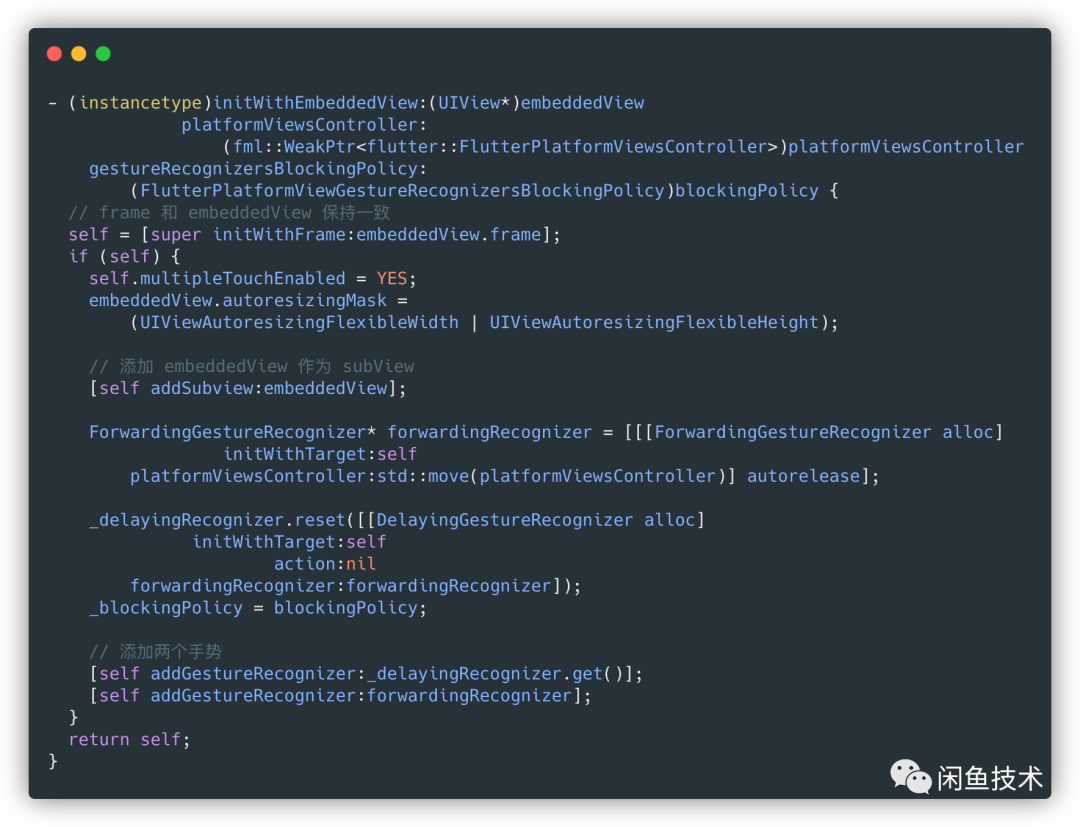

FlutterTouchInterceptingView 的 frame 和 embededView 保持一致，并作为其 superView，根据 iOS 的事件传递规则，FlutterTouchInterceptingView 会先接收到事件。由注释可知，FlutterTouchInterceptingView 实现了两个能力：一是它会延迟或者阻止事件到达 embededView；二是它会将所有的事件直接转发给 FlutterView。而这两点，分别是由 DelayingGestureRecognizer 和 ForwardingGestureRecognizer 这两个手势来完成的。

DelayingGestureRecognizer

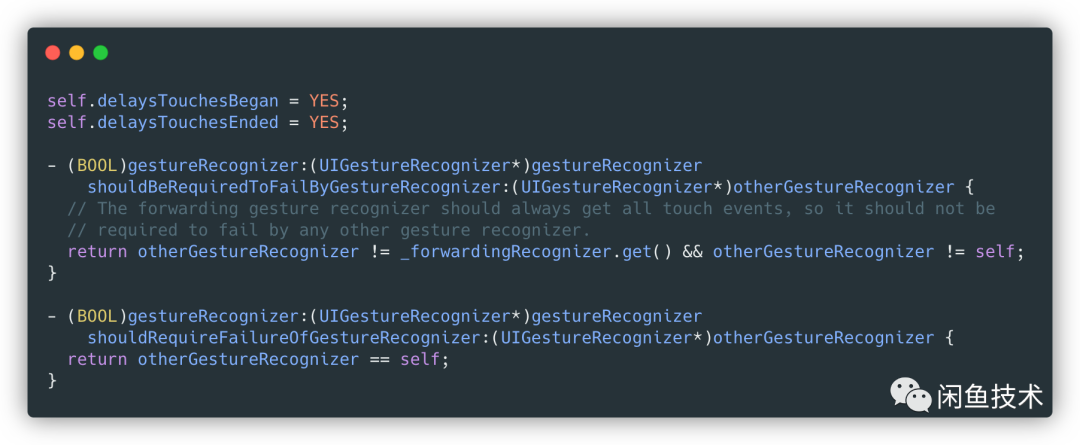

DelayingGestureRecognizer 需要延迟其他事件响应，并且将除了 ForwardingGestureRecognizer 之外的其他手势都失效。

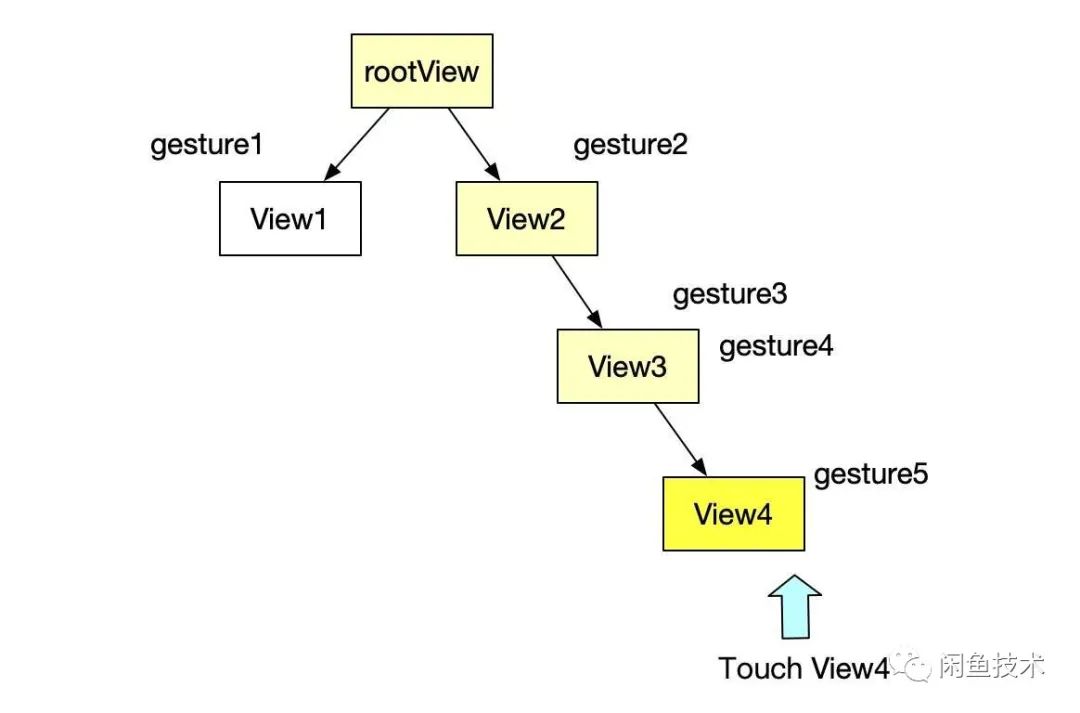

DelayingGestureRecognizer 是添加在 embededView 的 superView（FlutterTouchInterceptingView）上的手势（Gesture），之所以能够起作用拦截 embededView 的手势和事件，原因在于 iOS 的手势识别优先级高于普通的事件响应，且响应链一旦确定，每次事件响应，整条响应链上手势的 delegate 方法都会被调用，用于确定最终可以识别的手势。如下图，如果触摸了 View4，确定 View 4 为最佳响应者，则从 View4 到 rootView 上的所有手势（gesture2、gesture3、gesture4、gesture5）的 delegate 方法都会被调用。

ForwardingGestureRecognizer

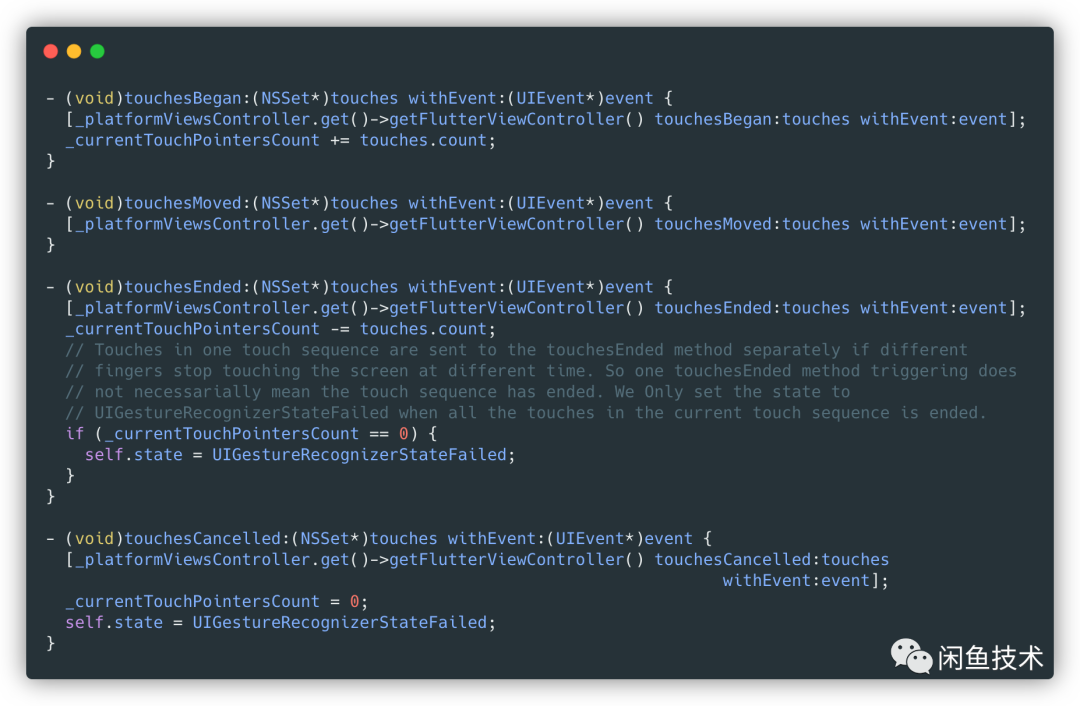

ForwardingGestureRecognizer 的实现就很简单了，它重写了事件的相关处理方法，将事件直接转发。

因为 PlatformView 也作为 Flutter Widget Tree 的一个节点，事件转发到 Flutter 之后，遵循 Flutter 的事件处理机制，和其他手势一起在竞技场（Arena）中角逐是否能够响应。

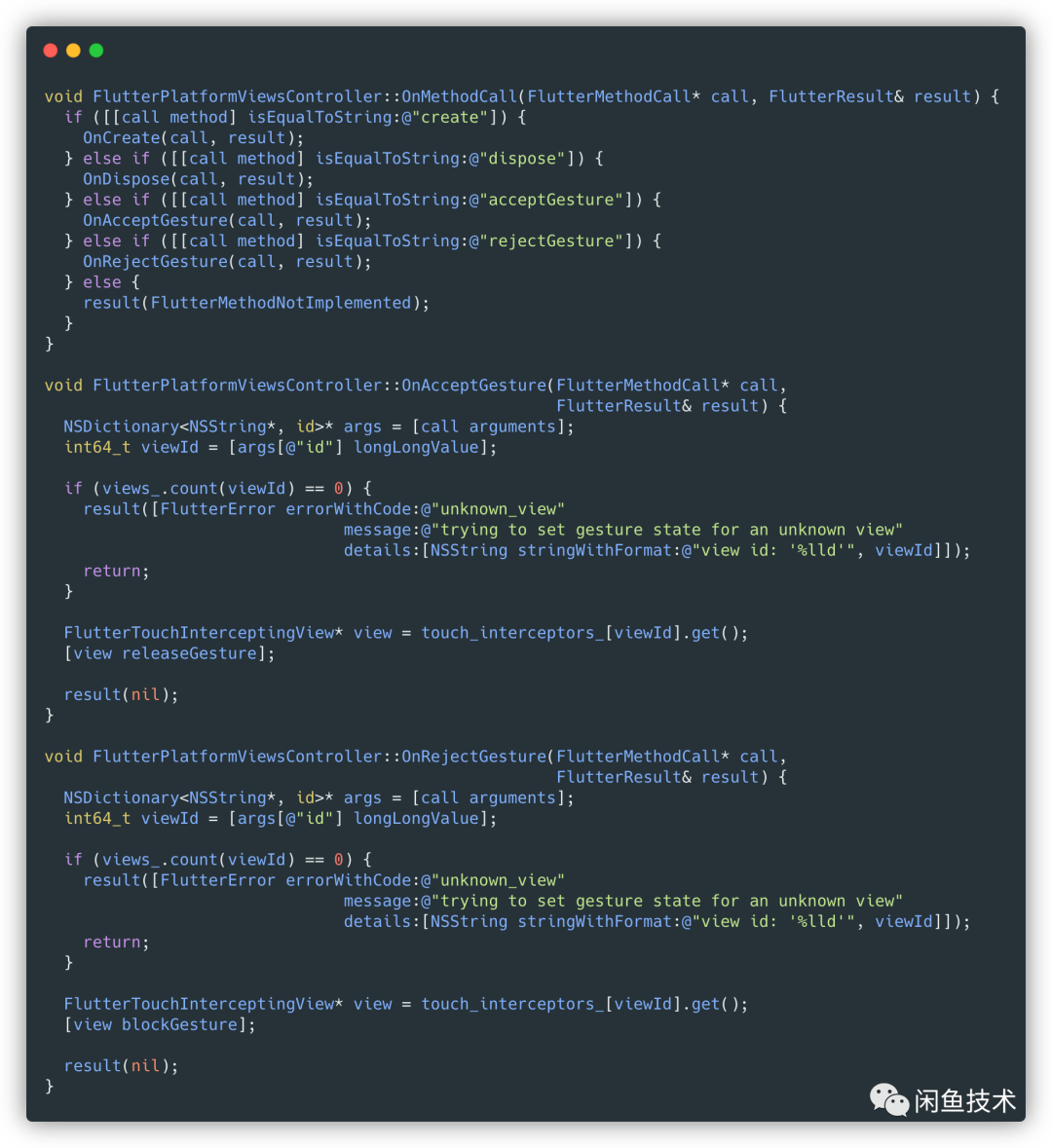

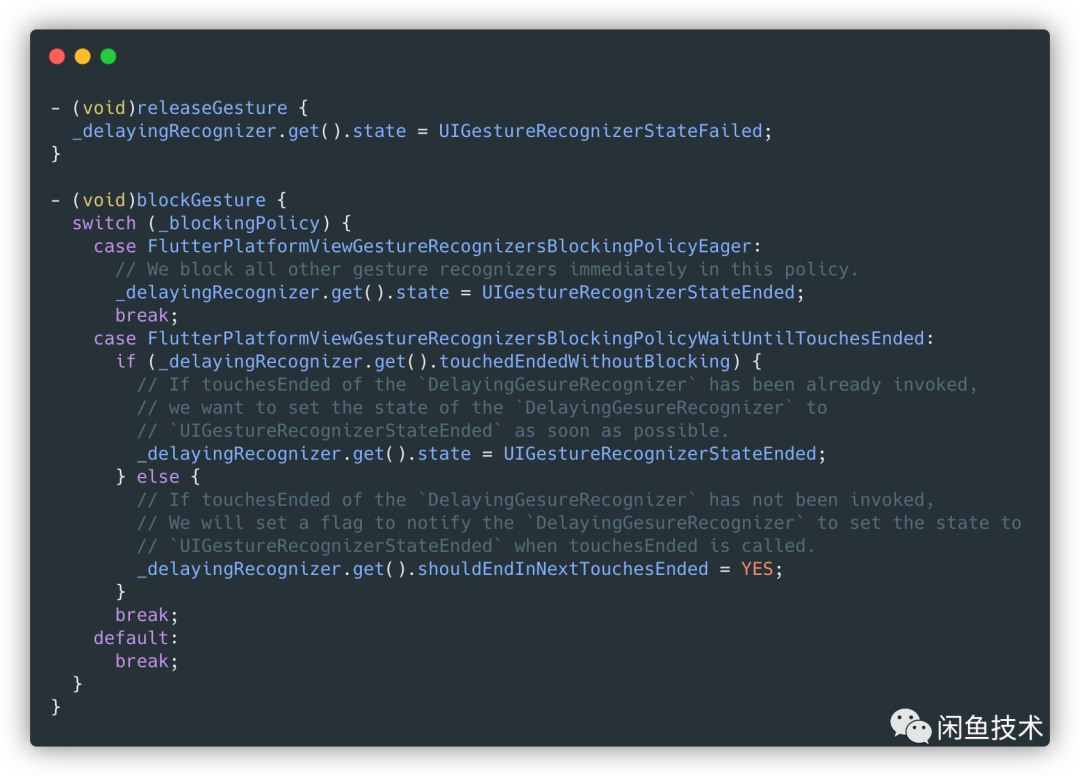

最终如果竞争成功，事件该由 PlatformView 来响应，则 FlutterTouchInterceptingView 的 releaseGesture 方法会被调用，DelayingGestureRecognizer 手势会被置成 Failed 状态，其他事件就可以开始响应。相应地如果竞争失败，那么 FlutterTouchInterceptingView 的 blockGesture 方法会被调用，DelayingGestureRecognizer 手势会被置成 Ended 状态，这表明事件被它响应并且完成了，其他手势或者 View 响应者就不会再响应该事件了。

解决事件分发问题

由上面 iOS 上的的事件原理可知，Flutter 主要是通过 DelayingGestureRecoginzer 和 ForwardingGestureRecoginizer 这两个手势来干预和控制 PlatformView 上 Native 的事件分发行为。所以可以想到，如果没有这两个事件，事件的响应又会和我们熟悉的 Native 流程一致。

所以想要自定义 PlatformView 事件分发，在 iOS 上我们可以这么做：

1.根据需要设置 PlatformView Widget 的 hitTestBehavior 参数；

2.重写 PlatformView 的 pointInside 方法，在里面增加控制 Flutter 这两个手势的逻辑。因为 hitTest 寻找最佳响应者的过程一定在响应链响应之前，所以此处对 Flutter 手势的处理，不会影响事件转发给 Flutter 后的处理逻辑。

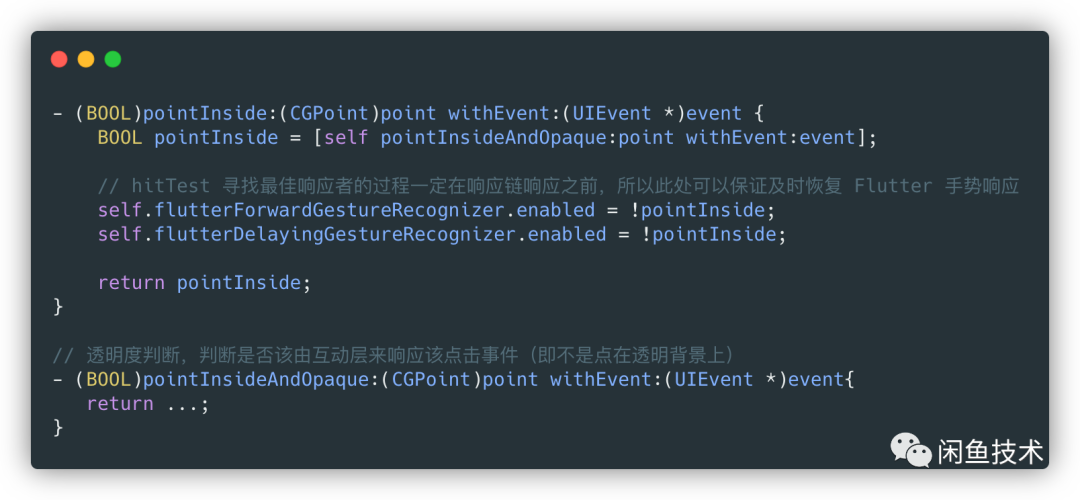

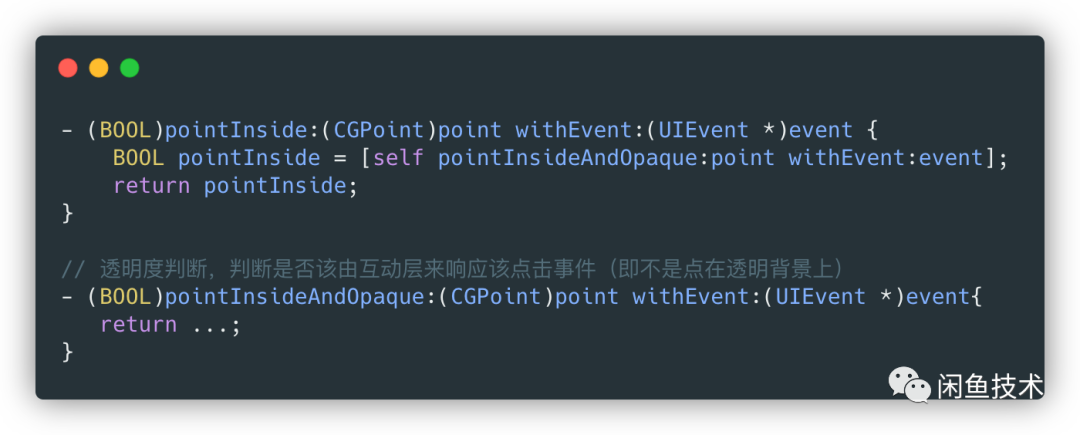

具体到直播互动场景来说，为了能让事件在大多数情况下能够被互动层下面的组件响应，在 Flutter 侧 PlatformView Widget 的 hitTestBehavior 需要设置为 PlatformViewHitTestBehavior.transparent，目的是为了让 PlatformView Widget 之下的 Flutter Widget 可以响应事件。重写 PlatformView 的 pointInside，如果透明度判断认为该由互动层来响应，则禁用 Flutter 的这两个手势；如果不该由互动层响应（即该由其他 Flutter 组件来响应），则恢复这两个手势响应，不影响正常的逻辑。相关实现代码如下：

因为 DelayingGestureRecoginzer 和 ForwardingGestureRecoginizer 这两个手势是定义在 FlutterTouchInterceptingView 中，而 FlutterTouchInterceptingView 是我们互动层 Native View 的 superView，所以代码中的 self.fluttterForwardGestureRecognizer 和 self.flutterDelayingGestureRecognizer 可以通过反射、循环遍历 superView 的手势列表来获取到。

关于 Android 上的处理

因为 Android 上 PlatfromView 采用了 VirtualDisplay 方案实现的，所以 FlutterView 和 PlatfromView 并不是真正处于同一个 ViewTree 中，因而在这个问题的处理上面和 iOS 略有不同，但原理相通。这里简单的说一下Android 上面的情况。

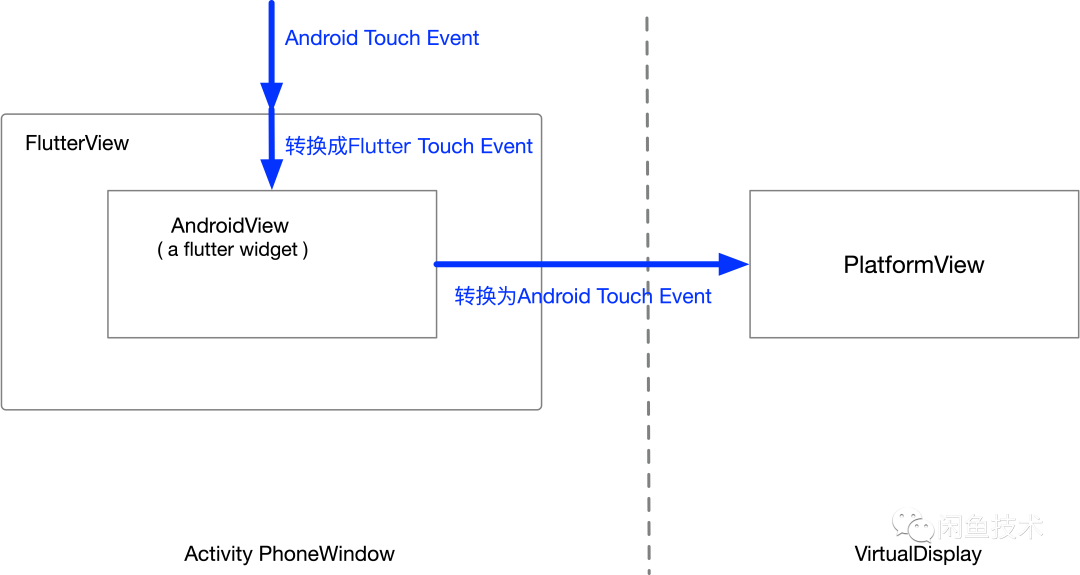

PlatformView 原本的设计中是由 FlutterView 接收 Android 的原生 TouchEvent，然后转化为 Flutter 中用于事件处理的 Event，再分发给 Flutter中的 Widget。当 PlatformView 的 Widget（AndroidView）接收到事件后，会再次将事件转化为 Android 的 TouchEvent，然后转给 Native 的 PlatformView 实现 View。如图：

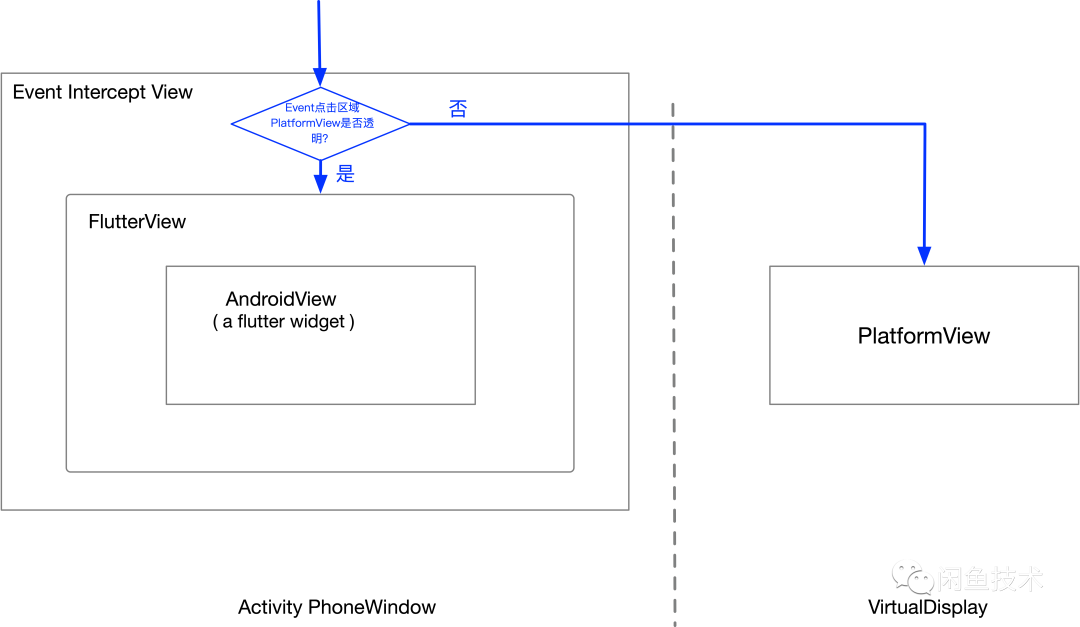

我们可以在 FlutterView 外面再套一层用于事件处理的 View（EventInterceptView），该 View 会优先接收到事件，然后根据实际需要，决定事件转发给 FlutterView 还是 PlatformView。如图：

通过上述方案，我们在 iOS 和 Android 两端都可以做到在 PlatformView 互动层中实现透明度判断逻辑，并交给正确的响应者（Flutter 组件或者 Native View）来进行事件响应。使用 PlatformView 也让我们最大限度地复用了直播互动层背后对应的一整套解决方案，业务能力和使用体验都达到了和 Native 原生实现一样的效果。

写在最后

PlatformView 提供了在 Flutter 页面中嵌入 Native View 的能力，方便了很多业务场景和功能的实现，但 PlatformView 技术也还存在一些问题，例如使用了 PlatformView 在某些场景下可能会导致图片、视频的纹理错乱等。闲鱼在直播业务中第一次在生产环境中使用了 PlatformView 技术，也解决了一些已知问题，但仍有很多问题是我们还没有发现和解决的，后续我们也会继续在这方面进行研究，探索使用 PlatformView 的最佳实践！
