什么是实时数据库
答：实时数据库（RTDB－Real Time DataBase）是数据库系统发展的一个分支，是数据库技术结合实时处理技术产生的，可直接实时采集、获取企业运行过程中的各种数据，并将其转化为对各类业务有效的公共数据平台。
实时数据库管理系统是工业领域信息化的核心基础软件，在两化融合中发挥重要作用，更是大数据、云计算、物联网等业务的核心支撑软件。
国产实时数据库
具有用户使用方便、数据深度应用、
手机展示灵活、部署方式简捷、
系统运行稳定五大特点
齐鲁石化信息中心加快推进
国产实时数据库推广应用
取得阶段性成效
齐鲁石化的实时数据库系统采用AspenTech公司的InfoPlus.21系统，2021年进行国产化更新，逐步换成示艺工软PRASS系统。

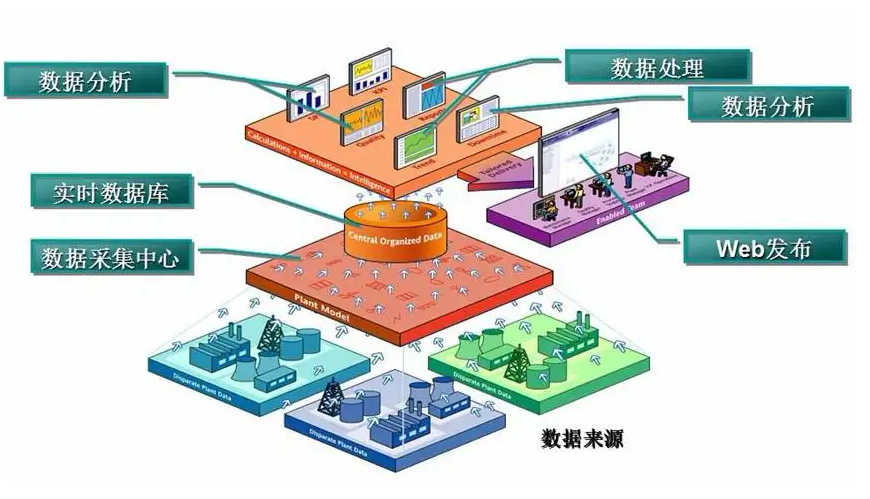

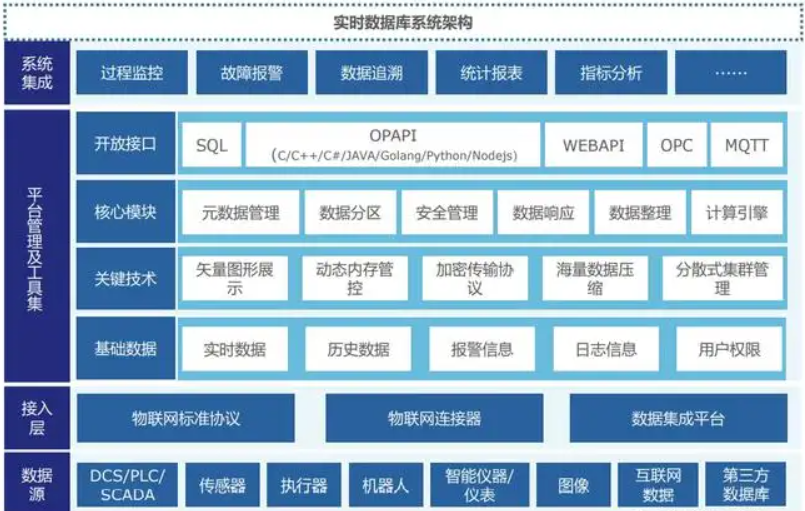

实时数据库架构图
示艺工软PRASS系统展示效果图
国产实时数据库替代(一期)项目自2021年4月开工建设，2021年11月通过验收，完成胜利炼油厂、烯烃厂、第二化肥厂、计量仪表等70套装置、约9万点实时数据采集，绘制1000余张流程图。

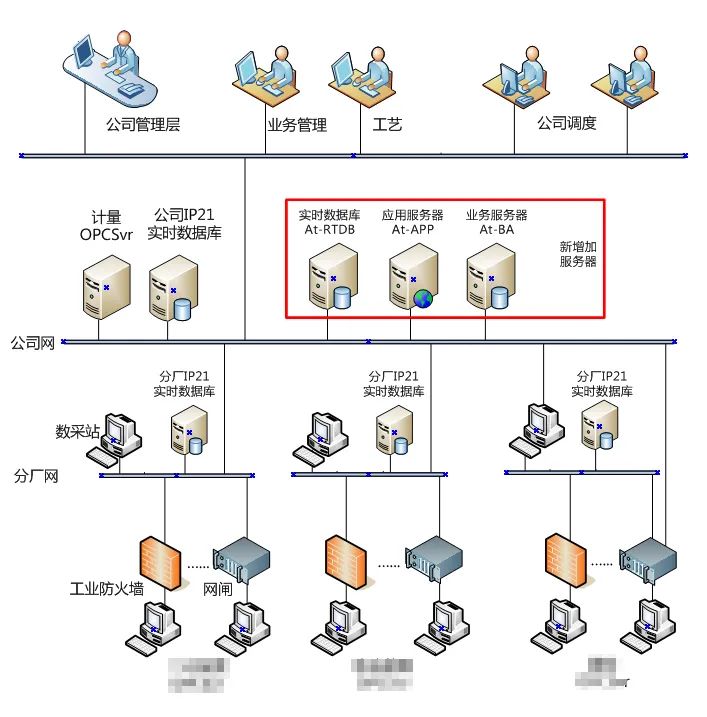

国产实时数据库替代（一期）建设网络架构
国产实时数据库替代(二期)项目2022年4月开工建设，已经完成塑料厂、橡胶厂、氯碱厂、供排水厂、储运厂、腈纶厂、热电厂的数据采集和流程图转换工作，并进行了基础用户培训，目前各厂正在进行流程图整理及绘制工作。

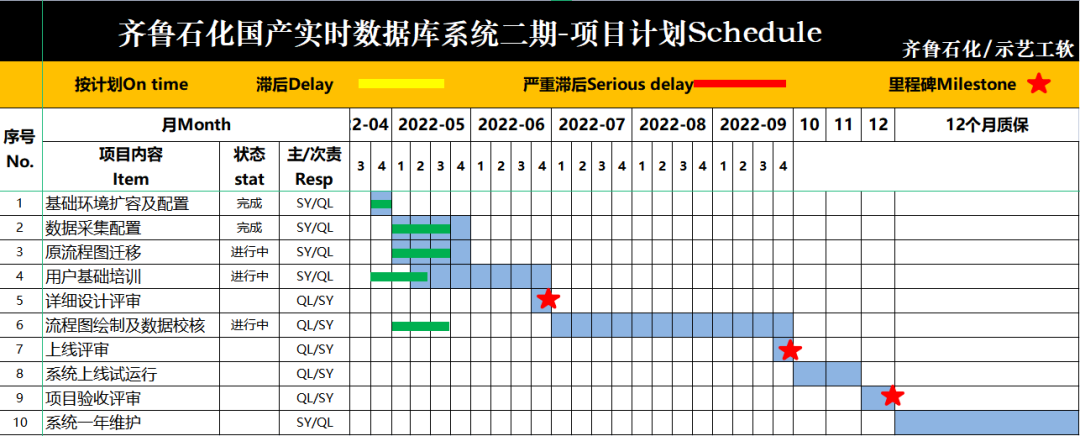

国产实时数据库替代（二期）项目实施进度表
深化应用典型案例
一
胜利炼油厂联合装置车间第四常减压装置班组小指标竞赛
四常装置小指标考核由“装置平稳率”、“操作合格率”以及“仪表自控率”三部分组成。按照车间班组考核办法，将各项经济指标分类纳入考核系统，制定指标评判标准，计算班组指标分数，就能为车间班组考核提供依据。
装置平稳率反映的是位号在时间段内数据的波动情况，由位号的标准方差来表征，值越小代表越平稳。
操作合格率反映的指标超出工艺指标情况，由位号超限时间表征超标时间越少，操作合格率得分越高。
仪表自控率反映装置仪表自动化控制水平，值越高代表装置自动化水平越高。

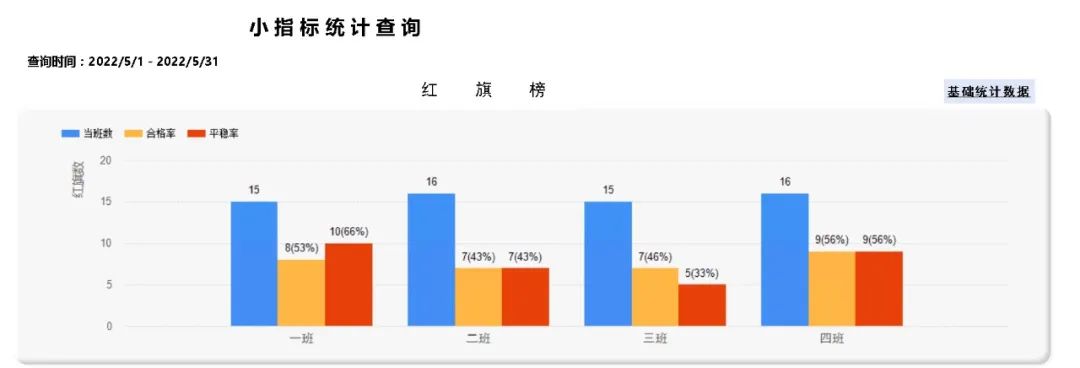

小指标竞赛红旗榜

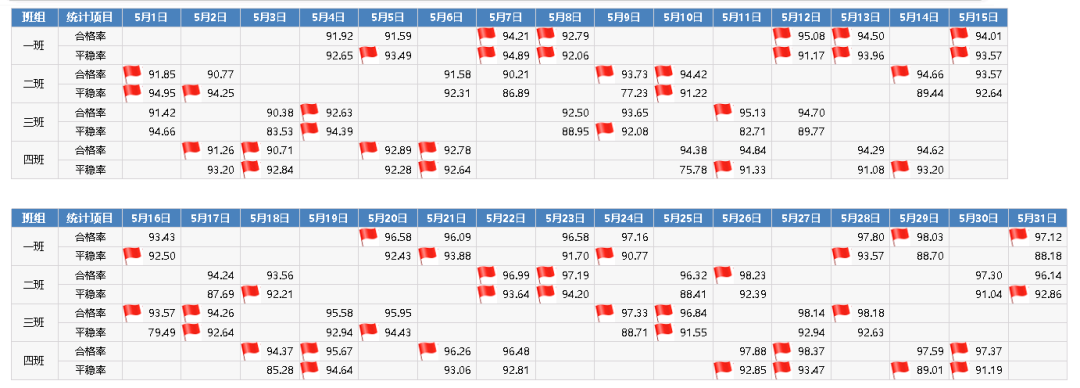

各项小指标汇总表，通过链接可展示装置超限明细

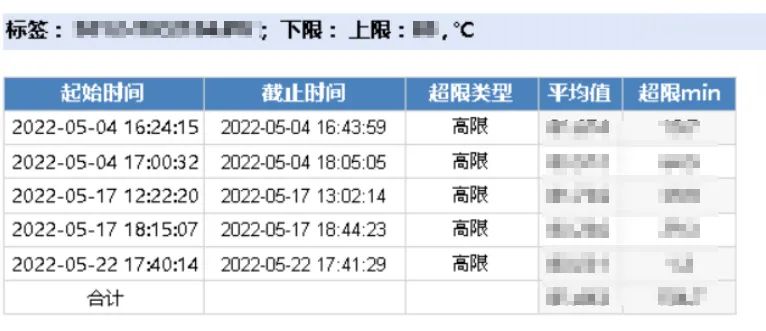

四常减压塔T104顶温度超限明细
二
烯烃厂创新工艺指标监控
烯烃厂创新应用数据库虚拟仪表的计算功能，实现对工艺参数直观化监控。主要包括“指标波动率实时监控”、“物料罐状态实时模拟”和“自动开展工艺指标管理”。
指标波动率实时监控通过数据库函数计算工艺指标每天早8点到次日早8点之间，指标控制波动情况并实时展示出来。目前实现了对24个公司级和厂级指标、52个关键工艺指标和23个车间竞赛指标的波动率实时监控。
指标波动率实时监控界面展示

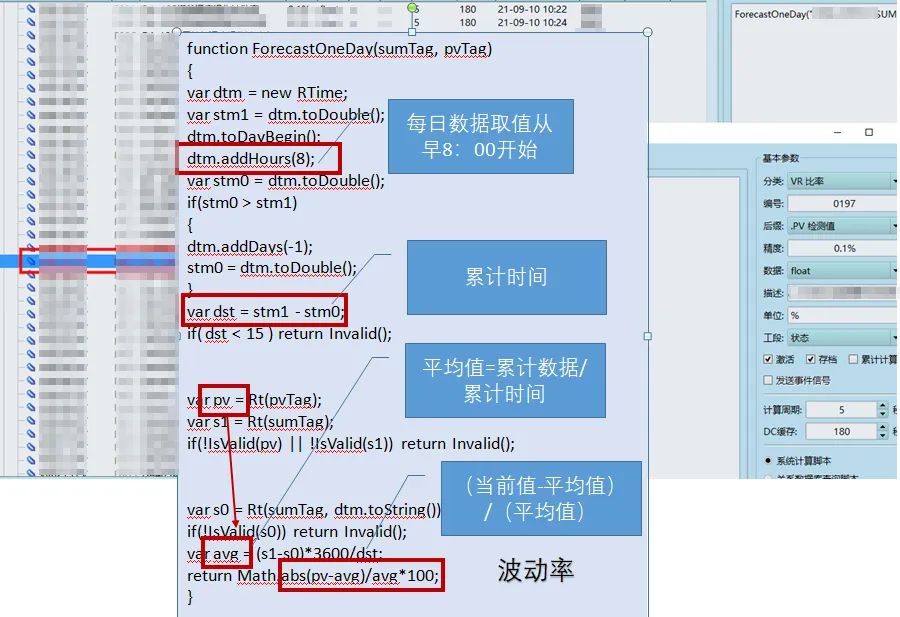

指标波动率计算
物料罐状态实时模拟根据罐量变化数据点，显示一段时间内罐量变化情况，通过数据大小显示目前罐收付状态。正数表示罐正在收料，负数表示罐正在付料。同时剔除数据散点波动干扰，数据可近似于最大值到最小值。
罐变化量参数的计算逻辑为：
（1）首先根据罐量取值拟合出线性曲线；
（2）其次根据线性曲线计算出α夹角；
（3）最后对边（罐变化量）=tanα*邻边（邻边为时间长度设置，目前为1小时）。
物料罐状态实时模拟界面展示

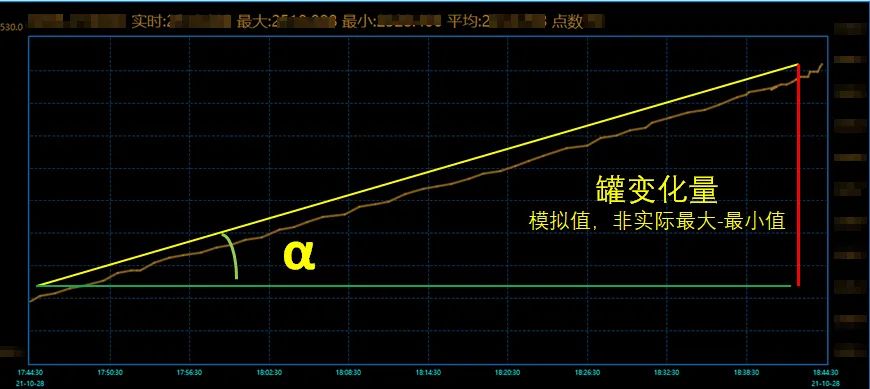

罐变化量计算逻辑
工艺指标管理把工艺卡片所有1000余个指标纳入管理，通过控制上下限根据管理需求灵活调整，自动计算合格率、平稳率，并分班组、单元、车间统计。通过链接快速锁定不合格班次，并查看明细。

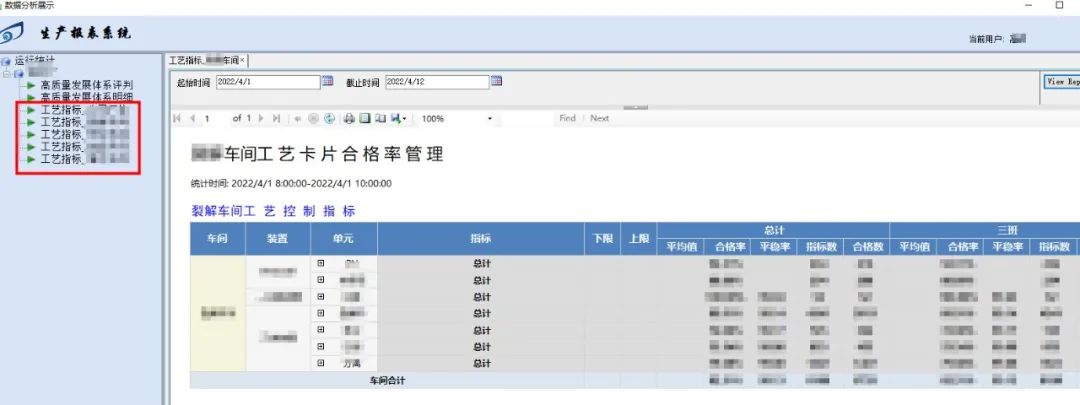

车间工艺卡片合格率管理

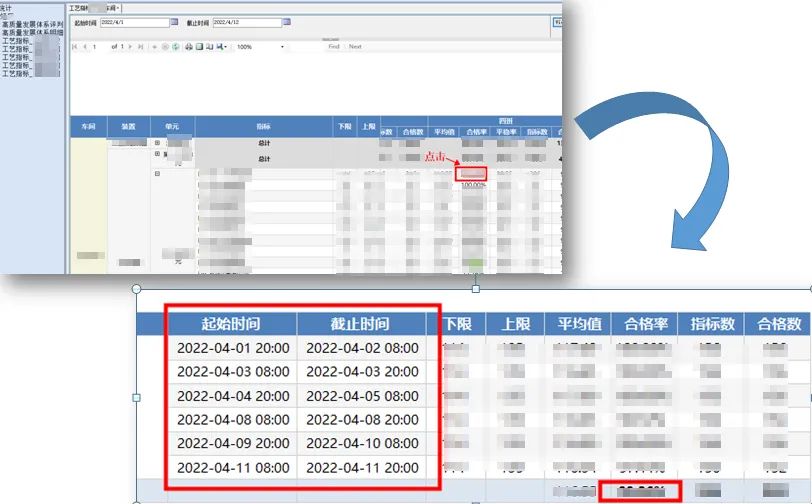

不合格班次及明细
三
烯烃厂装置流程层级化展示
烯烃厂对流程图进行创新设计和组态，以“厂级——车间级——装置级”三个层级，实现从宏观到微观、层层穿透、灵活访问的流程图功能。
相较于以往流程图零散展示，本案例所用的实现方法更加简洁直观。以往全厂所有流程图多达数百甚至上千，以目录方式查找某个不常用的流程图存在困难，而通过本案例实现则逻辑清晰、目标明确，层层穿透即可。

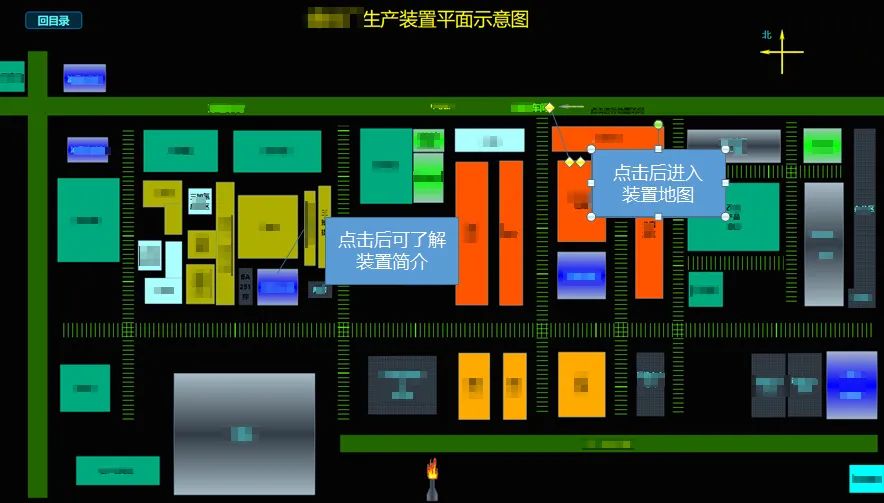

全厂平面图，通过链接可穿透至各装置
装置模块，通过链接可穿透至车间级平面图

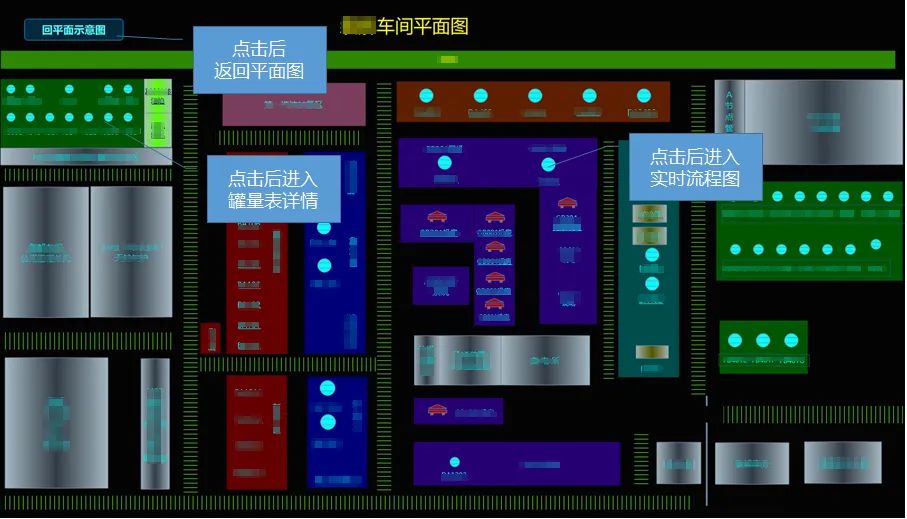

车间级平面图

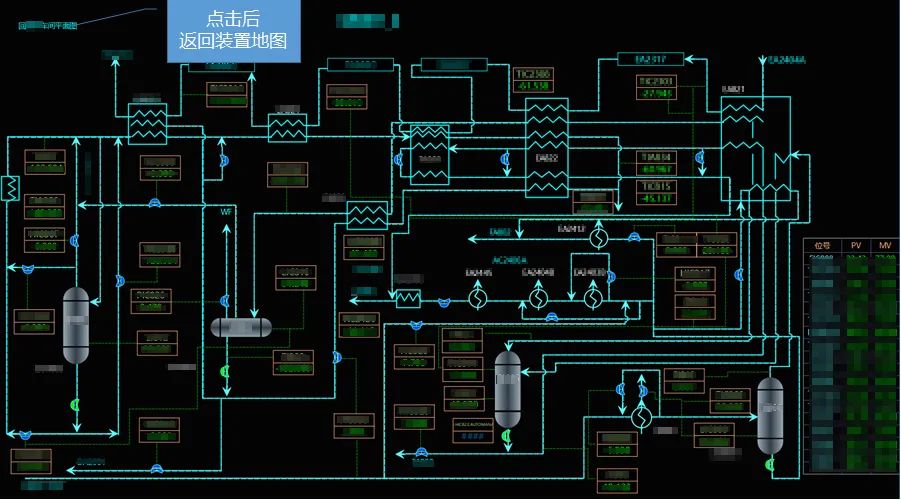

装置和单元流程图
下一步，信息中心将进一步推广实时数据库在各生产领域的深化应用，提升各厂小指标考核，与LIMS系统实现数据共享，利用实时数据库加大动设备、静设备及电气仪表设备运行监控及统计分析力度，实现报警管理及报警推送，为用户自主可控使用生产数据提供信息化支撑，全力推动公司数字化转型发展。
❖
