深入并行：从并行加载到12c Adaptive特性深度理解Oracle并行

陈焕生

Oracle Real-World Performance Group 成员，senior performance engineer，专注于 OLTP、OLAP 系统 在 Exadata 平台和 In-Memory 特性上的最佳实践。个人博客 http://dbsid.com 。

编辑手记：感谢陈焕生的精品文章，这篇文章首发在ACOUG，在此转载分享给大家，Sidney撰写这个系列的文章时间跨度也有两年，下篇刚刚出炉。

上篇分为两篇文章：

深入并行：从生产者到消费者模型深度理解Oracle的并行

深入并行：从数据倾斜到布隆过滤深度理解Oracle的并行

在深入理解Oracle的并行执行(上)中, 阐述了一个并行执行计划包含的四个核心概念:

• DFO: Data FlowOperators, 可以并行执行的操作, 比如全表扫描, hash join.

• Table Queue: 生产者和消费者之间的数据分发. 常见的数据并行分发方式有broadcast, hash. 12c引入多种新的数据分发, 比如replicate, 更加智能的adaptive分发.

• Granule: 并行扫描数据时, 表的数据如何切分, 按照地址区间, 或者以分区为单位的

• QC: 对生产者和消费者PX进程进行管理和调度

本篇文章, 我将谈谈并行执行的其他两个主题

1. 并行加载数据时四种数据分发方式, 分别为None/ Partition/Random/Randomlocal.

2. 12C的Adaptive 分发特性

Oracle 版本为12.1.0.2.7, 两个节点的RAC, 硬件为 Exadata X3-8.

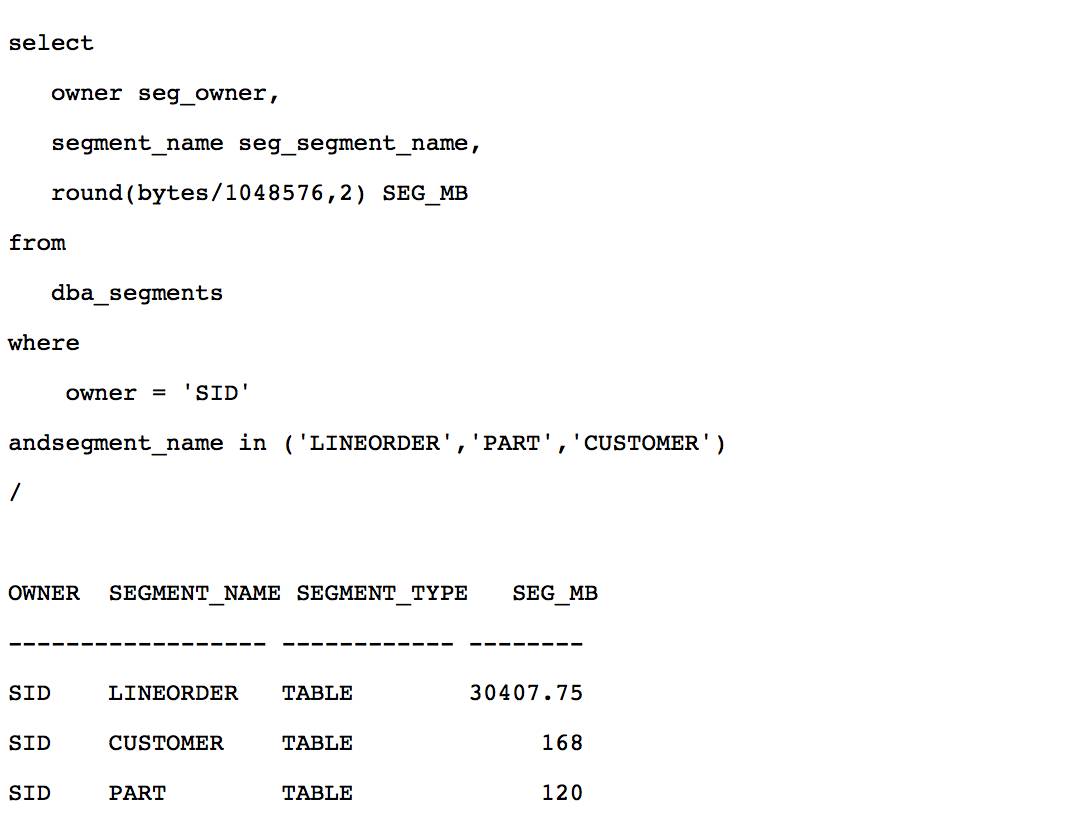

这是一个典型的星型模型, 事实表 lineorder 有3亿行记录, 维度表 part/customer 分别包含1.2M 和1.5M行记录, 3个表都没有进行分区, lineorder 大小接近 30GB.

对于 CTAS(CreateTable As Select) 或者 IAS(Insert asselect) 形式的并行插入语句, 作为生产者的 PX 进程执行查询操作, 作为消费者的 PX 进程执行数据插入. 生产者和消费者之间数据存在以下四种分发方式.

1. None: 只需一组PX进程, 把查询, 数据加载操作合并在一起. 因为数据不需要通过进程间或者节点间通信进行分发, 加载大量数据时, 这种方式可以节省大量CPU, 通常是并行加载最快的方式.使用这种方式需要注意两点:

   ① 数据倾斜: 如果查询部分数据存在倾斜, 会导致后续插入操作的也存在执行倾斜

   ② 内存的消耗: 对于分区表, 因为每个PX进程都会插入数据到每一个分区, 每个分区的数据需要0.5M    内存的缓冲数据, 对于使用HCC(Hybrid ColumnarCompress: 混合列压缩)压缩的表, 缓冲区大小为1.5M, 以提高写性能. 当分区数很多, 或者DoP很大时, 总的内存消耗接近DoP * 分区数 * 0.5M(对于HCC压缩表是1.5M).

2. Partition: 根据目标表的分区属性, 查询PX进程把数据发送给相应加载PX进程. 当分区数大于DoP时, 每个加载 PX进程会平均加载多个分区的数据. 这种方式操作每个分区的PX进程最少, 消耗的内存也最少. 如果分区间的数据存在倾斜, 加载PX进程会出现执行倾斜.

3. Random: 查询 PX 进程把数据按照round-robin的方式分送给每个加载PX进程.

4. Random local: 于 random 方式类似, 使用 slaves mapping 特性, 按 round-robin 的方式分发给本实例的加载 PX 进程, 避免节点间的数据传输. Random local 的数据分发成本比 Random 更低, 消耗的内存也更少. 如果使用 none 分发内存过大, 又不能使用 partition 分发因为分区数据存在倾斜, 那应该选择 random local 的分发方式.

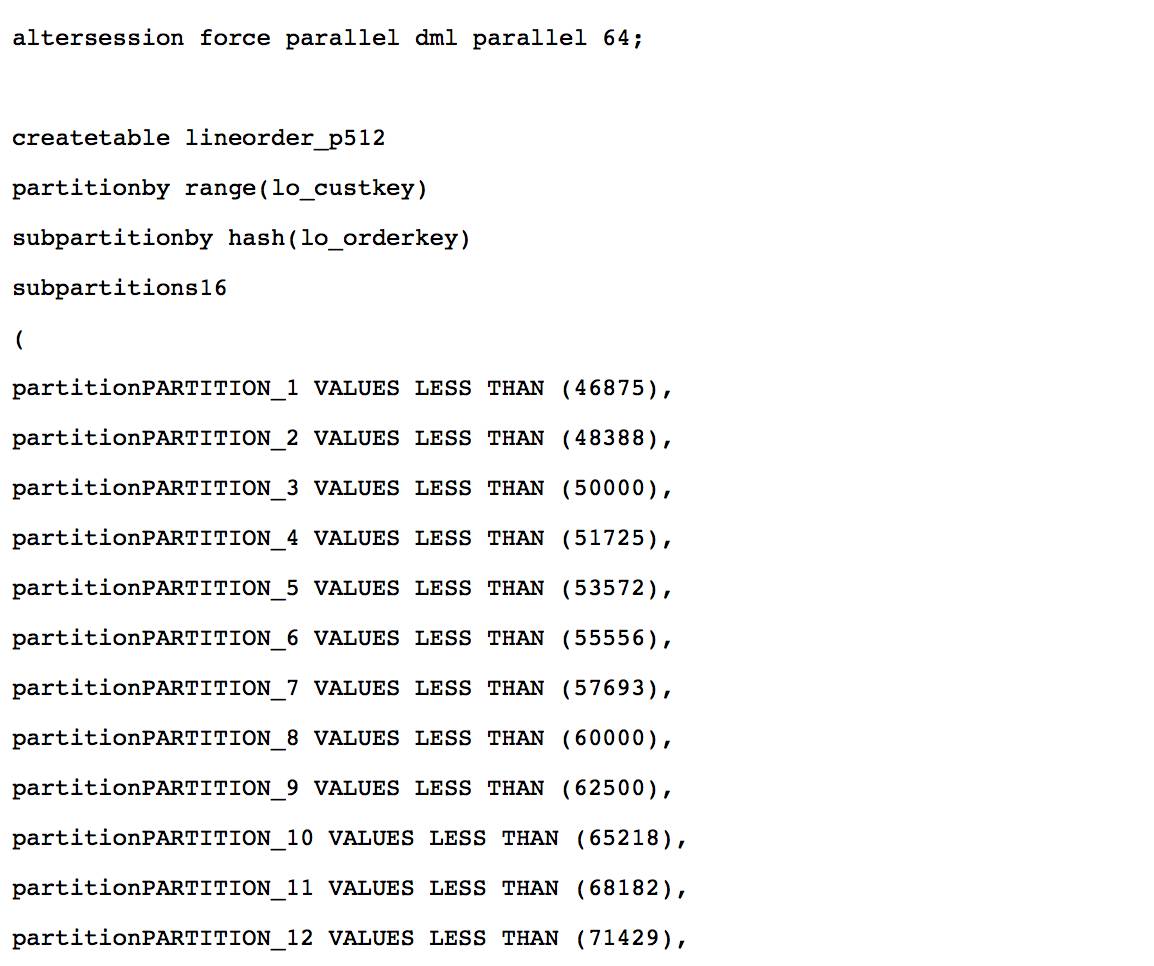

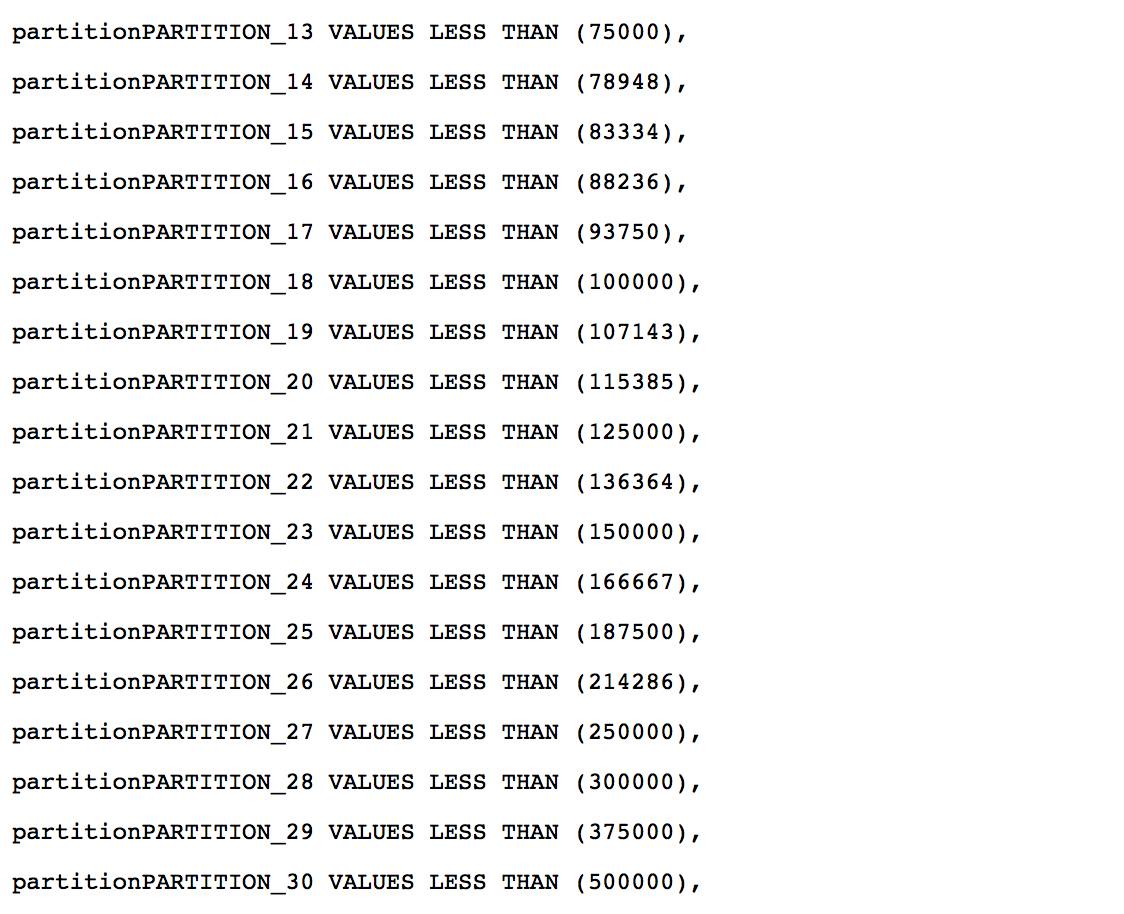

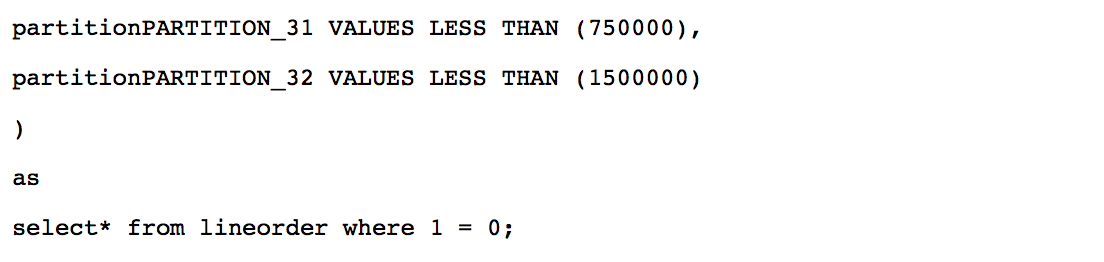

PQ_Distribute 这个 hint 除了可以控制 hash join 时数据的分发方式, 从11.2开始, 也可以控制并行加载时数据在查询PX进程和加载PX进程之间的分发方式. 为了说明数据倾斜, 内存消耗对各种分发方式的影响, 我构造一个 range-hash 复合分区表, 一级分区为32 个 range 分区, 每个分区区间大小不同使数据存在倾斜, 二级分区为16个 hash 分区, 总共512个子分区. 并行度为64.

None 无数据分发

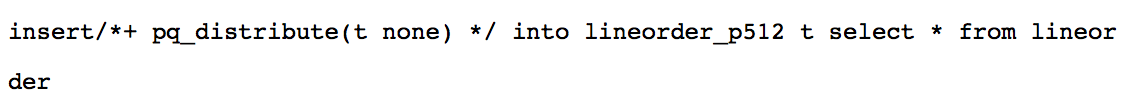

通过hint pq_distribute(t_nonenone)使数据不需要分发.

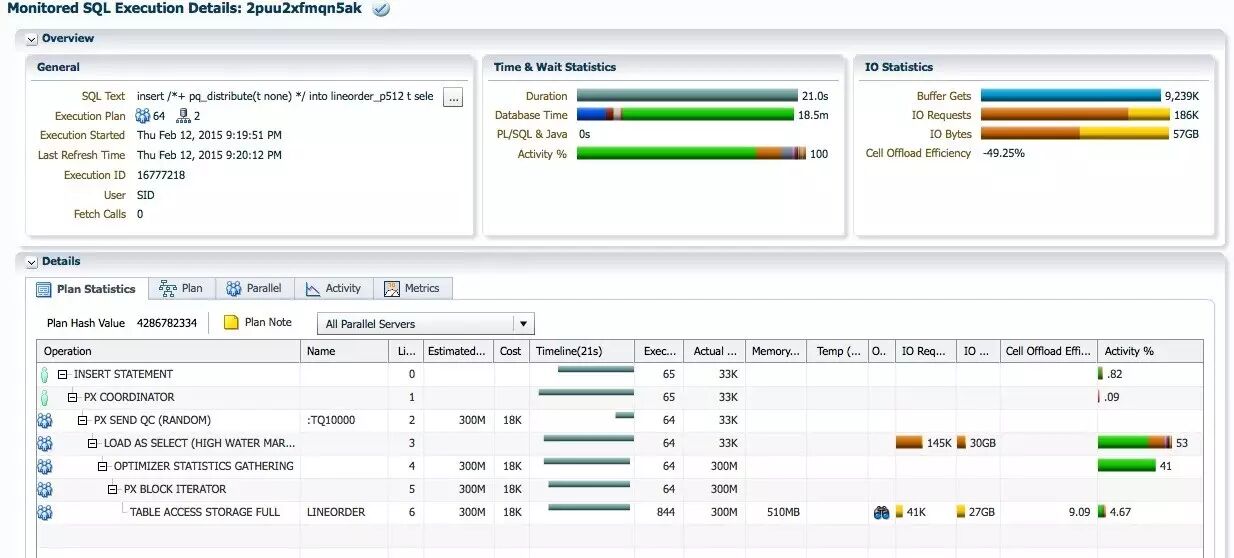

SQL执行时间为2.1分钟, DB Time为18.5分钟. 执行计划只需一组蓝色的PX进程.

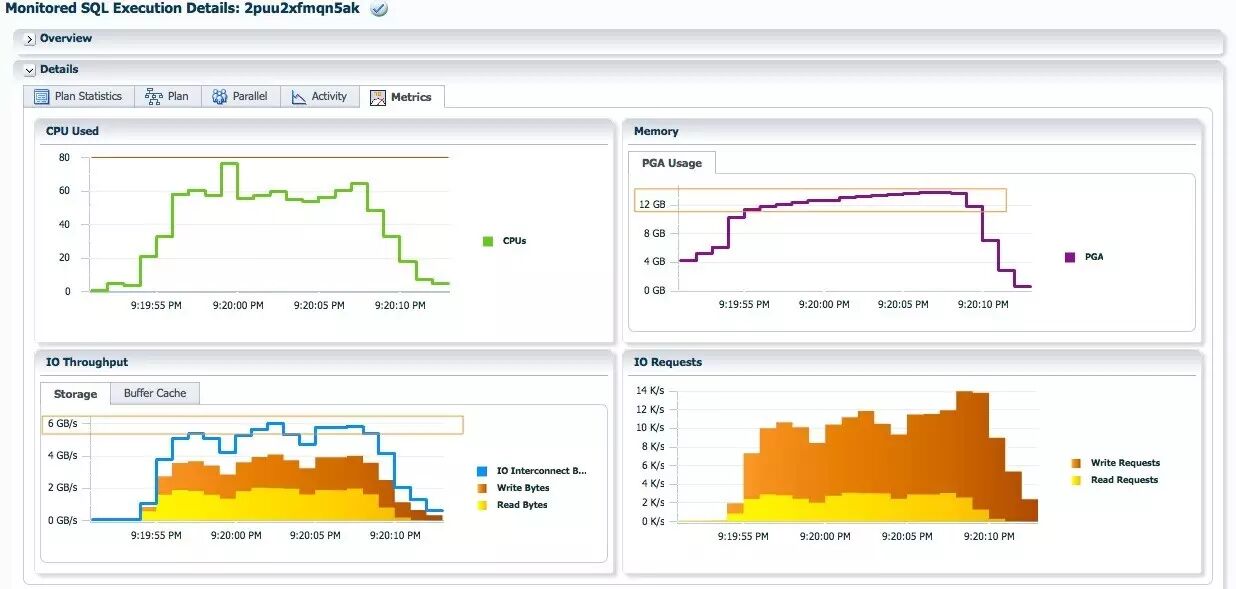

每个PX进程都加载512个分区的数据, 最大的PGA消耗为13.86GB, 接近预估的值:  DoP*[Number of Subpartitions]*0.5MB = 64*512*0.5MB = 16GB. IO Interconnect的流量=read bytes +2*(Write Bytes), 每秒接近6GB. CPU的AAS保持在60左右, 这是期望的情况, 不需要数据分发, 充分利用系统的 CPU资源和IO带宽, 进行数据加载,

Partition 分发

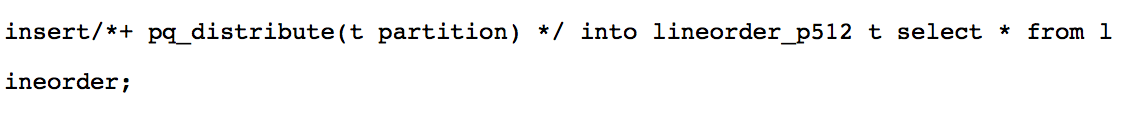

通过 hint pq_distribute(tpartition) , 使用partition分发方式.

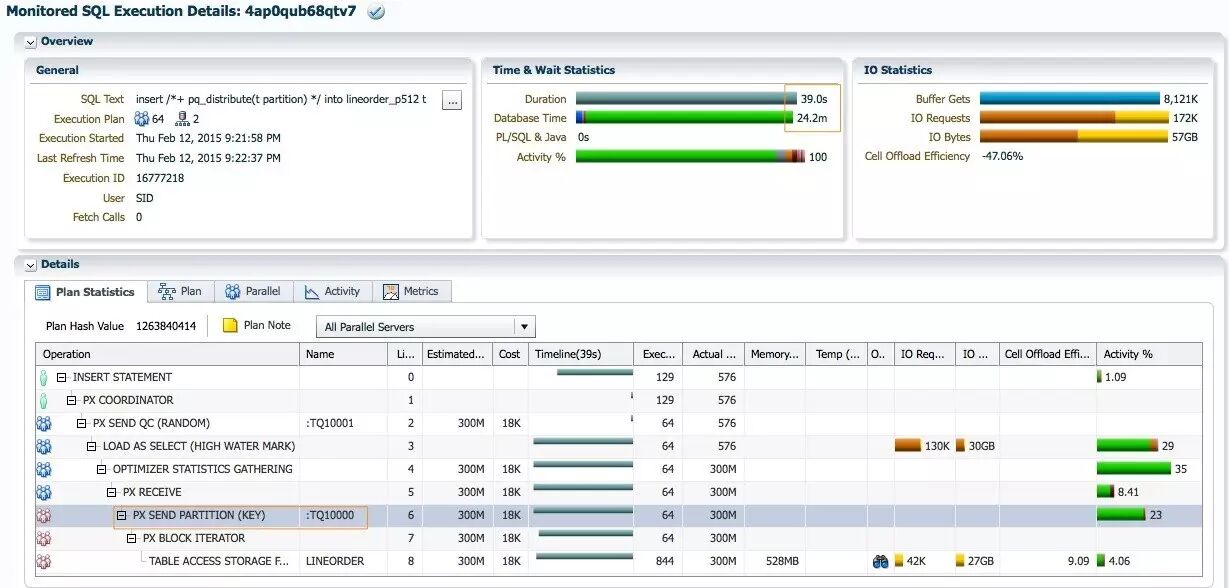

SQL执行时间为39秒, db time为24.2分钟. DB time比none分发时的两1.5倍, 因为第5行PX SEND PARTITION(KEY)占23%的db time, 第4行的PX RECEIVE占8.41%的db time, 数据分发一共占 31.41%的db time. SQL执行时间几乎为none分发时的两倍, 是因为分区数据存在倾斜导致加载的PX进程之间存在执行倾斜.

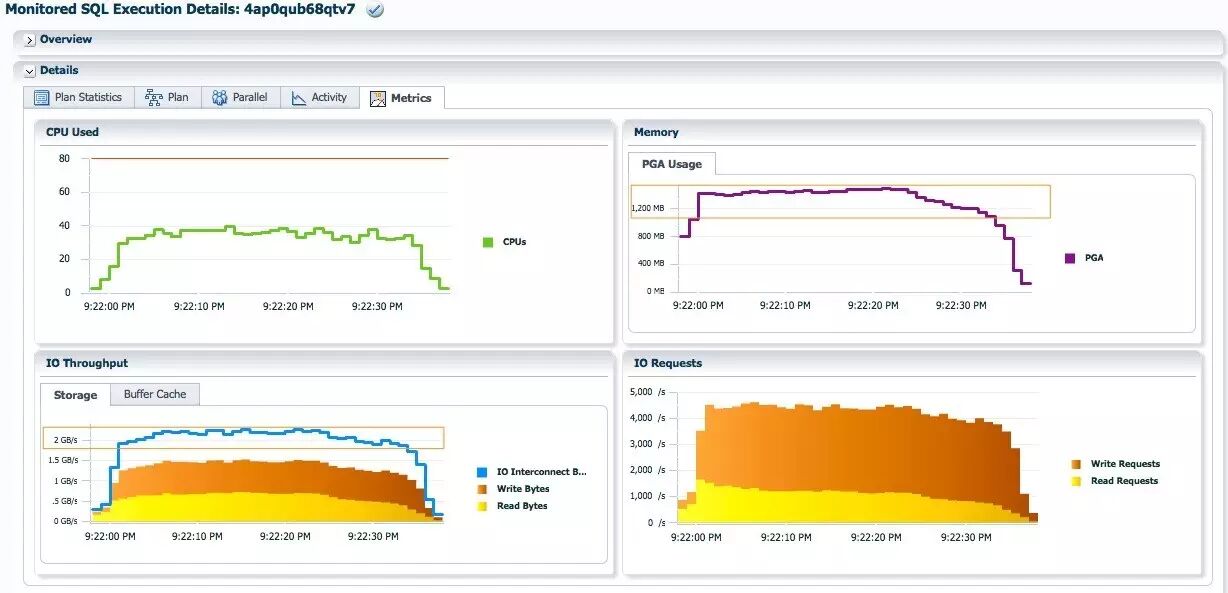

每个蓝色的PX加载进程只需加载8个分区的数据, 最大的PGA消耗为1.44GB, 仅为none分发的十分之一, IO interconnect的流量接近2.2GB每秒. 于none分发的峰值6GB每秒的流量相差很多. CPU的AAS只在40左右.

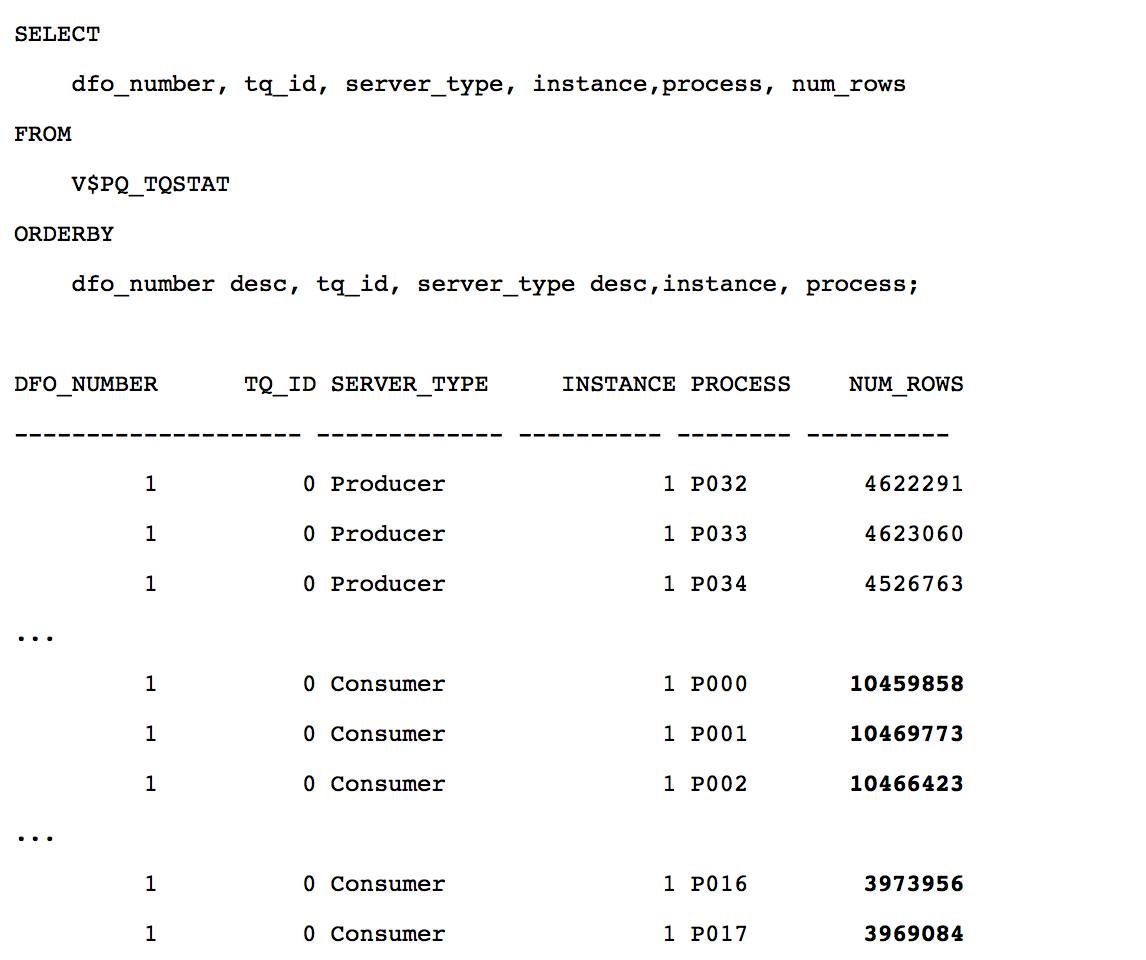

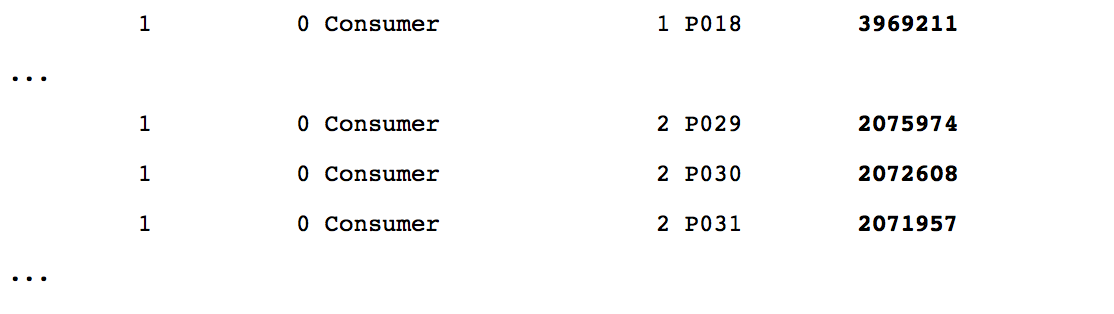

从视图V$PQ_TQSTAT观察并行倾斜, 每个红色的查询PX进程通过 table queue 0分发大约4.6M行记录, 蓝色的加载PX进程接收的数据接收的记录数差别很大, 有的超过10M, 有的接近4百万, 有的只有2M.

Random local 分发

通过hint pq_distribute(trandom_local) 使用random local的分发方式.

insert  *+ pq_distribute(t random_local) */ intolineorder_p512 t select * from lineorder;

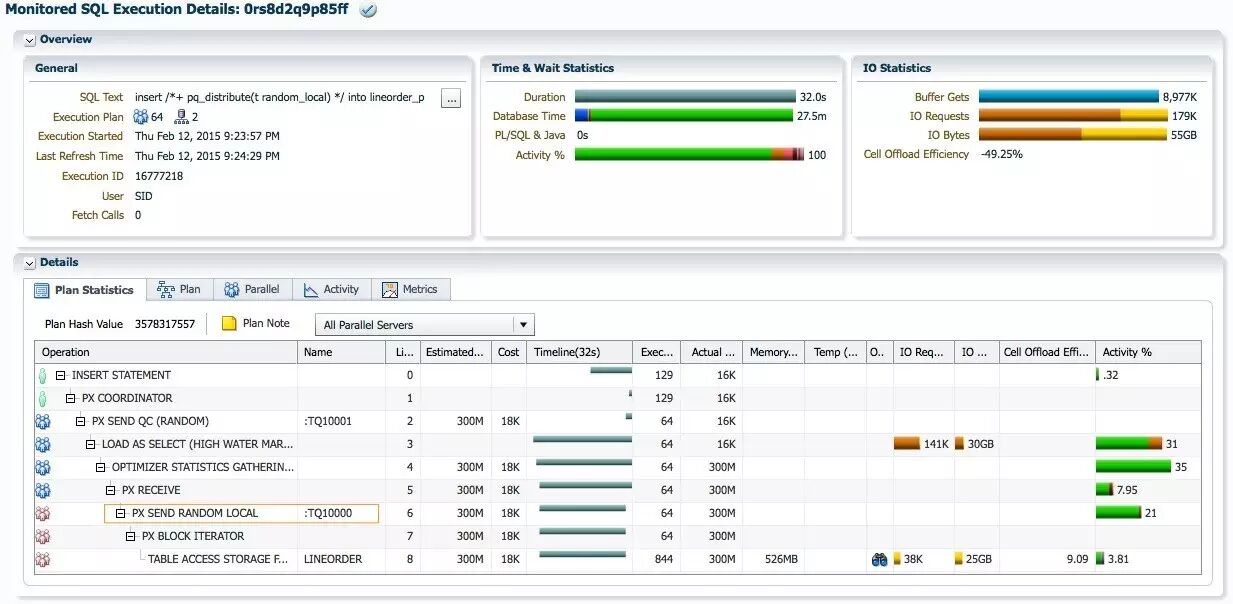

SQL执行时间为32秒, db time为27.5分钟. 相比partition分发, Random local分发的db time增加三分钟, 但是sql执行时间缩短了, 因为消除了并行执行倾斜.

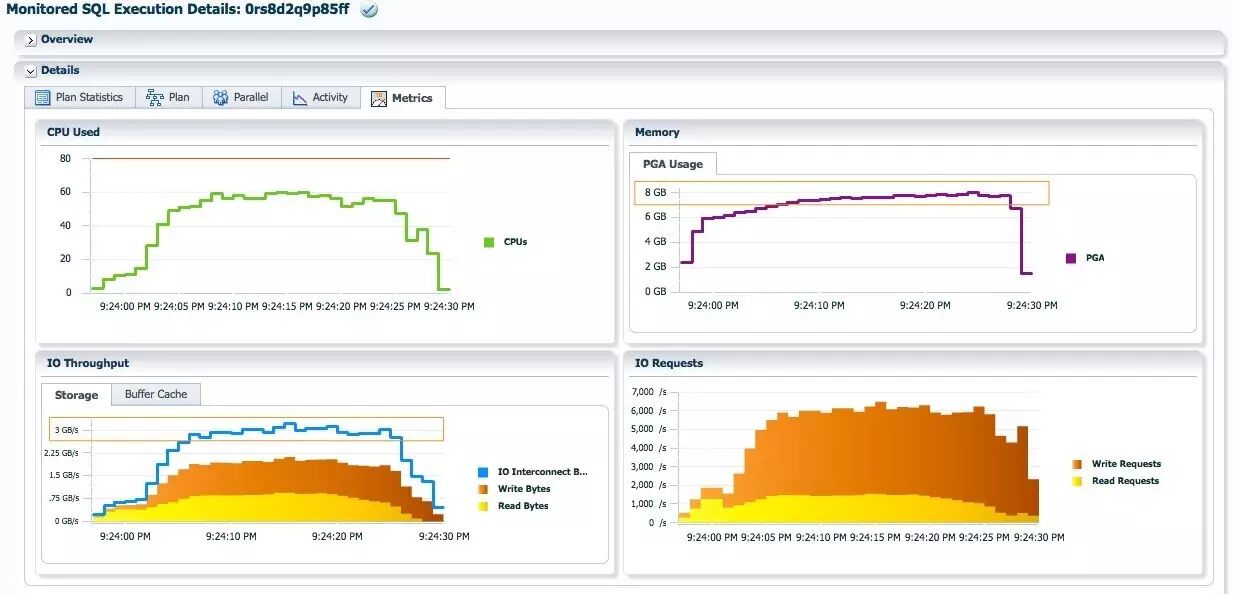

每个蓝色的PX加载进程只需加载256个分区的数据, 最大的PGA消耗为7.88GB, 大概为none分发时的一半.  IO Interconnect的流量每秒大概3GB.

Random 分发

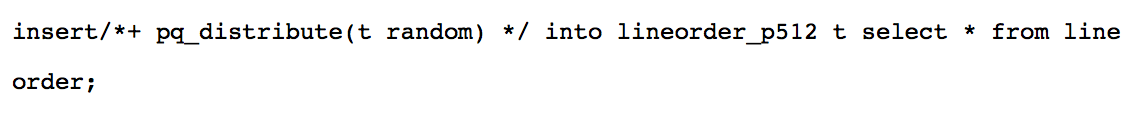

通过hint pq_distribute(trandom) 使用random local的分发方式.

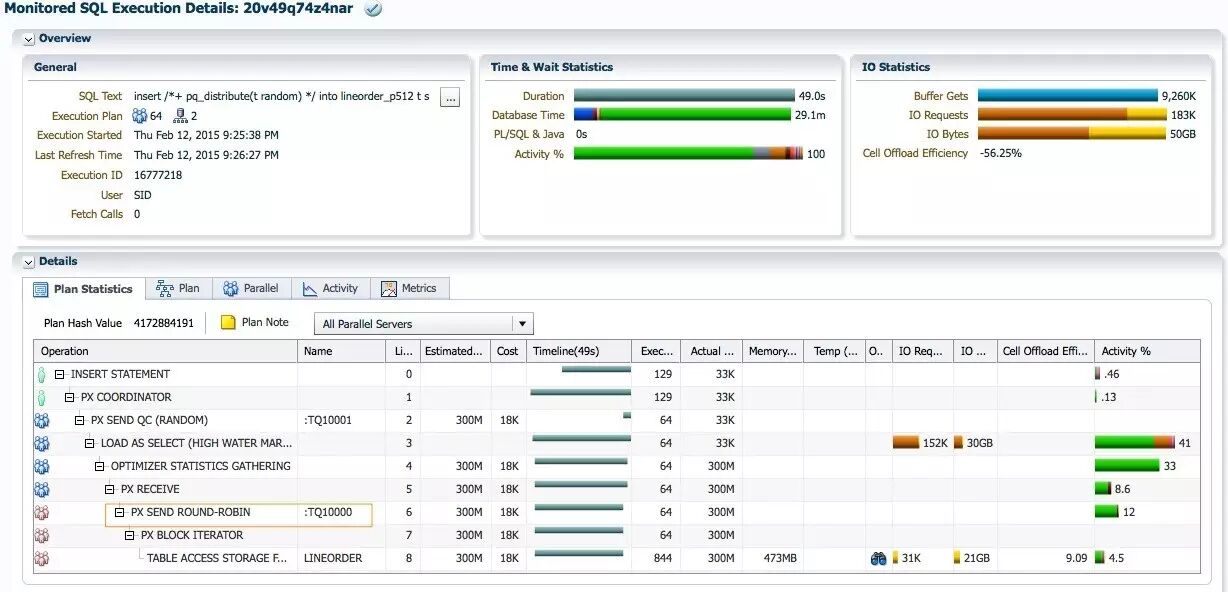

SQL执行时间为49秒, db time为29.1分钟. Random分发相对于random local分发, 性能明显下降, 实际中很少使用random分发.

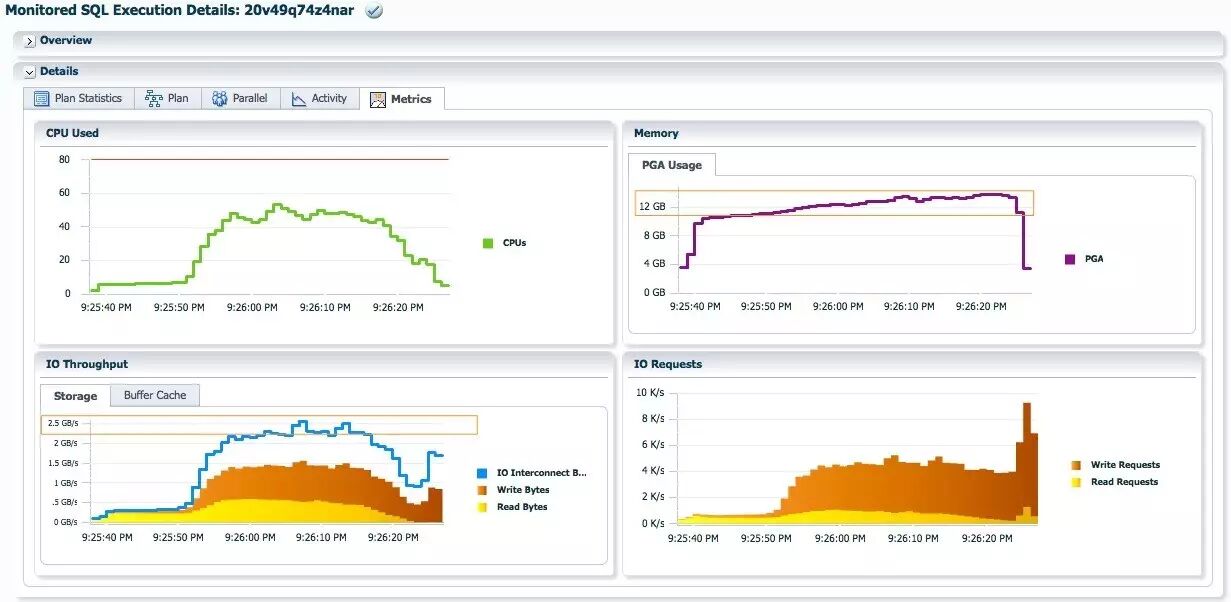

每个蓝色的PX加载进程加载512个分区的数据, 和none分发类似,  最大的PGA消耗为13.77GB.

IO interconnect最大的流量为2.5GB每秒.

 小结

为了充分发挥系统的CPU和IO能力, 在并行加载时, 应该尽可能的使用none分发的执行计划. 除非查询部分存在倾斜, 或者内存不够限制无法使用none分发.  当目标表的分区数很多时, 优化器考虑到none分发消耗的内存过滤, 过于保守会选择partition分发或者random local分发的方式, 比如上面的例子中, 没有使用pq_distribute的话, DoP=64时, 优化器选择random_local的分发方式. 因此实际中, 往往需要使用pq_distribute指定合适的分发方式.

12c引入了adaptive分发特性, 执行计划中的分发操作为PX  SEND HYBRID HASH. Adaptive分发在运行时, 根据hash join左边的数据量, 决定何种分发方式. Adaptive分发也可以解决连接键存在数据倾斜, 导致hash分发并行执行倾斜的情况. Adaptive分发的工作机制如下:

1.   执行计划中, 对hash join左边分发之前, 会插入一个STATISTICS COLLECTOR操作, 用于运行时确定hash join左边数据集的大小. 如果hash join左边的数据量小于并行度的两倍, 那么对于hash join左边的分发会切换为broadcast方式, 对hash join右边的分发为round-robin. 如果hash join左边的数据大于等于并行度的两倍, 对于hash join两边的分发方式都为hash, 和传统的hash分发一样.

2.   如果存在柱状图信息, 表明hash join右边连接键上存在数据倾斜, 大部分数据为少数热门的值.  硬解析时, 会对hash join右边的表进行动态采样, 确认热门的值. 通过如下分发方式消除数据倾斜的影响:

·      Hash join的左边, 热门的数据会被广播到每个接收者, 不热门的数据被hash分发.

·      Hash join的右边, 热门的数据通过round-robin的方式发送, 非热门的数据被hash分发.

我将在本章演示 Adaptive分发的动态特性, 以及如果处理数据倾斜的.  本章的所有测试, optimizer_adaptive_features设置为true, 以使用adaptive分发特性.

Hash join左边数据量小于DoP的两倍时

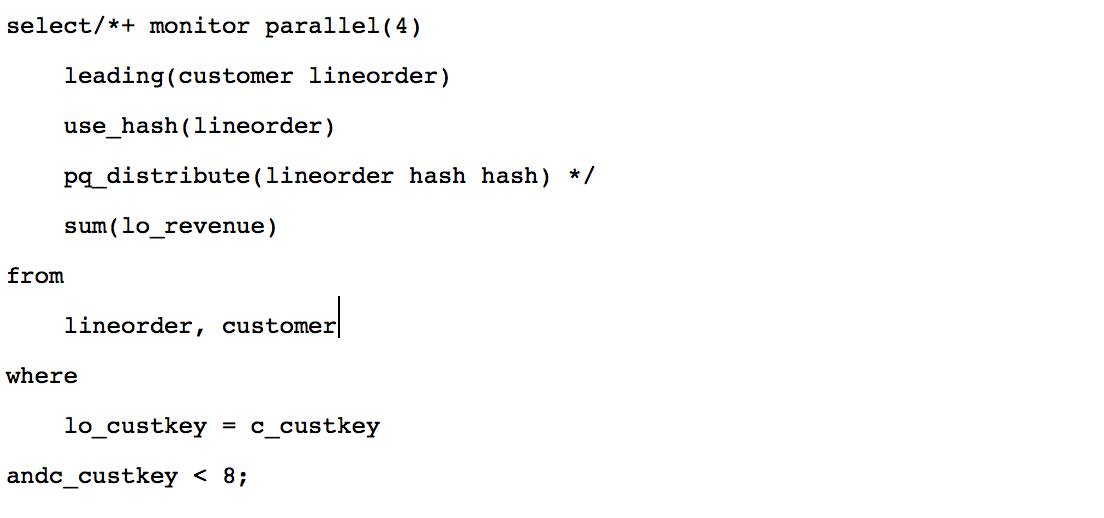

测试SQL如下, DoP=4. 在customer上使用c_custkey<8的条件, 返回7行记录, 刚好小于8(=2*DoP).

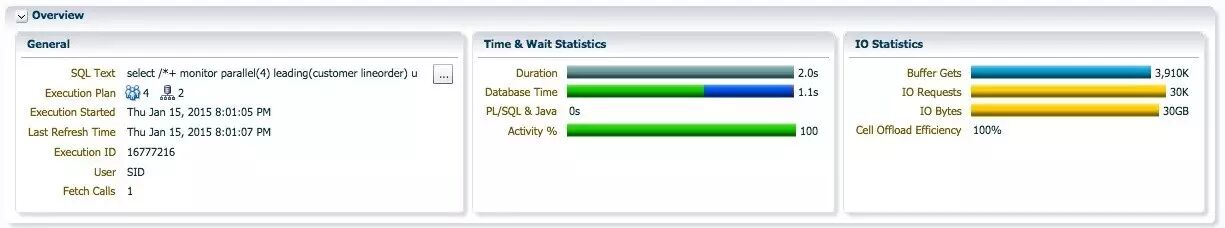

查询时间为3秒, 观察Timeline列时间轴信息, 执行计划中的操作 first active的时间在3秒左右, 硬解析花了接近3秒的时间.  SQL执行过程如下:

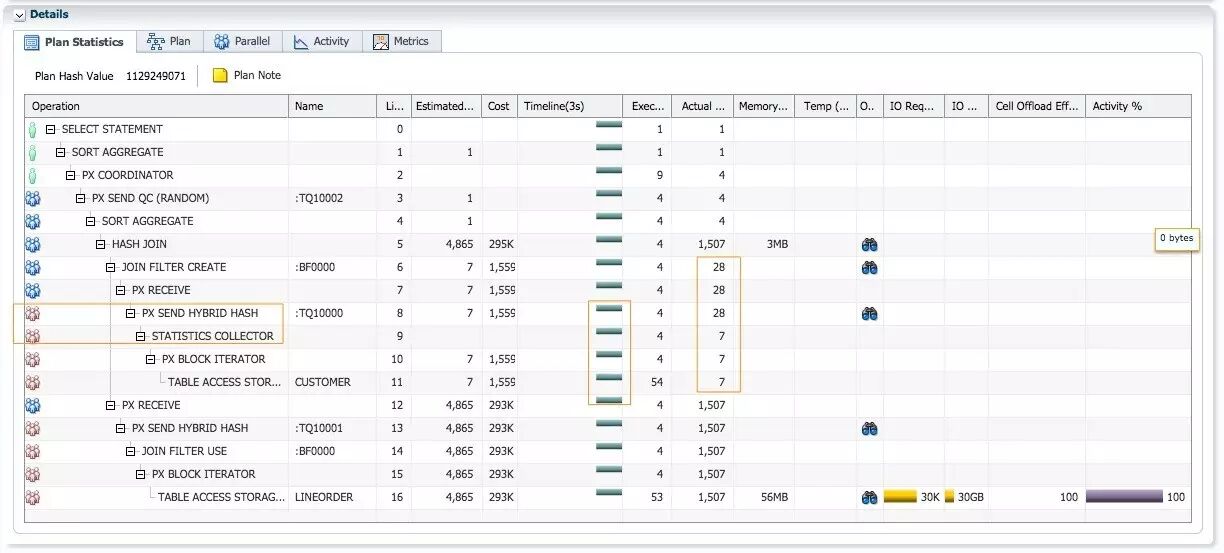

1.  作为生产者的红色PX进程对customer的扫描过滤结果为7行记录, 在进行adaptive分发之前, 执行计划插入STATISTICS COLLECTOR操作, 判断hash join左边结果集的大小于两倍DoP的关系. 因为结果集只有7行记录, 小于8(两倍DoP), 所以第8行的PX SEND HYBRID HASH操作实际为broadcast分发. 通过table queue 0, 每个蓝色的PX进程接收了7行customer记录, 总共28行, 并创建布隆过滤:BF0000, 发送给红色的PX进程, 并准备好第5行hash join的build table.

2.  作为生产者的红色PX进程并行扫描lineorder时使用布隆过滤:BF0000, lineorder过滤完只有1507行, 第5行的hash join结果集也为1507, 说明这是一个完美的布隆过滤. 因为布隆过滤卸载到存储节点之后, 返回数据量占总体300M行记录的比例太小, Cell Offload Efficiency为100%. 红色的PX进程, 把lineorder的1507行记录, 通过table queue 1, 以round-robin的方式, 分发给蓝色的PX进程.

3.  每个作为消费者的蓝色PX进程, 接收lineorder大约377行记录之后, 和hash join左边的7行记录进行连接. 连接结果集为1507行记录, 进行聚合之后为4行记录, 通过table queue 2发给QC.

4.  QC做最终的聚合, 返回数据.

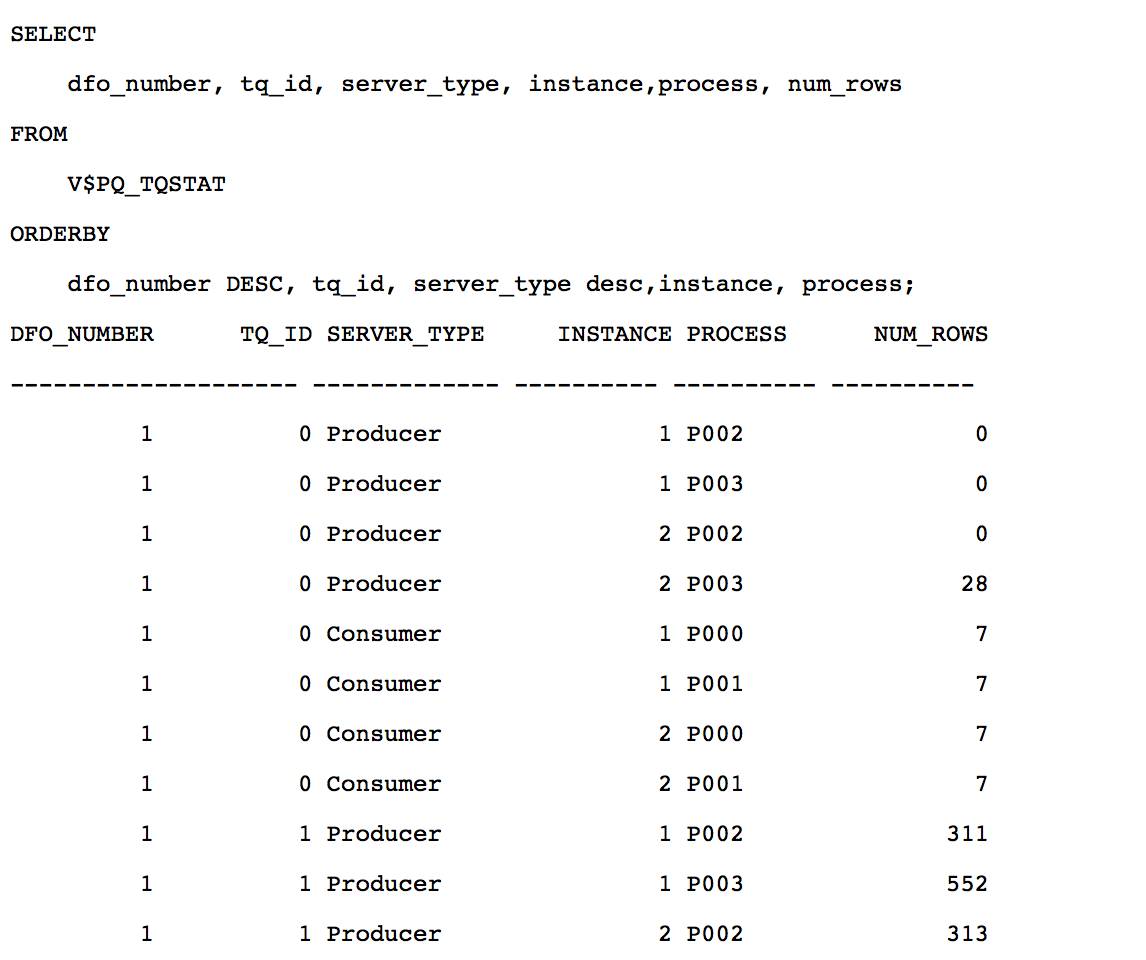

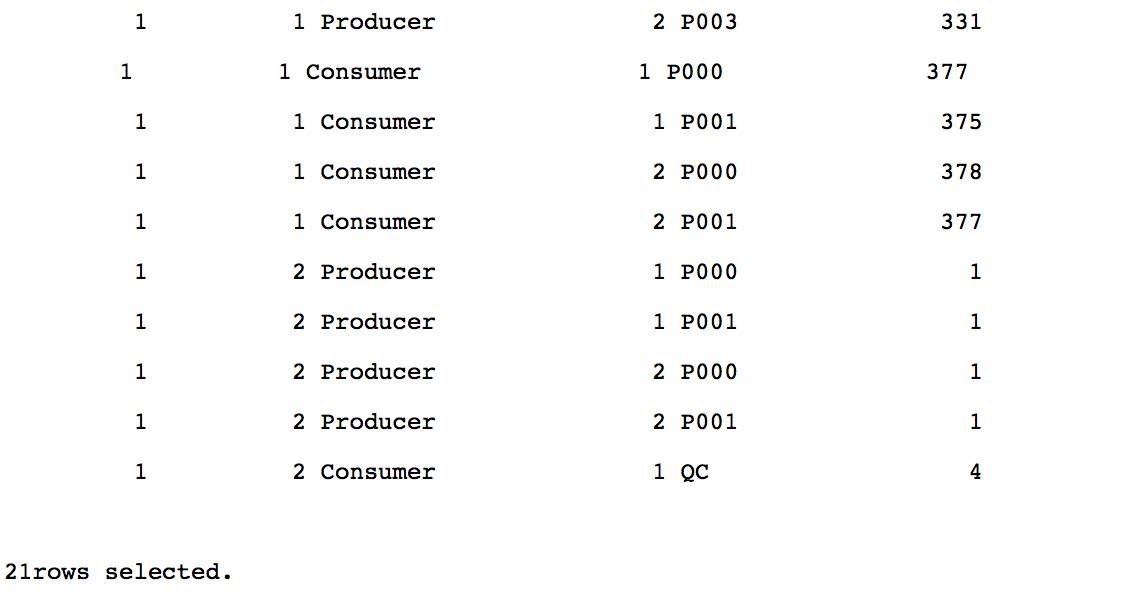

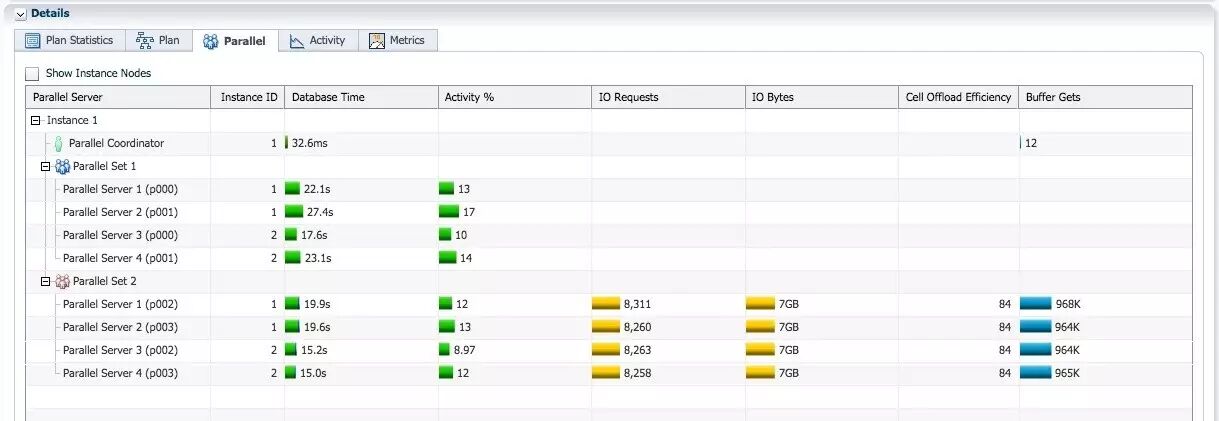

Customer符合条件的7行记录, 都由实例2 P003进程扫描得到, 通过table queue 0, 广播给每个消费者PX进程. 对于lineorder的分发, 虽然每个生产者发送的数据量存在差异, 分别为311/552/313/331, 发送记录数之和为1507. 因为分发方式为round-robin, 每个消费者接收的数据量接近平均, 分别为377/375/378/377.

Hash join左边数据量大于等于DoP两倍时

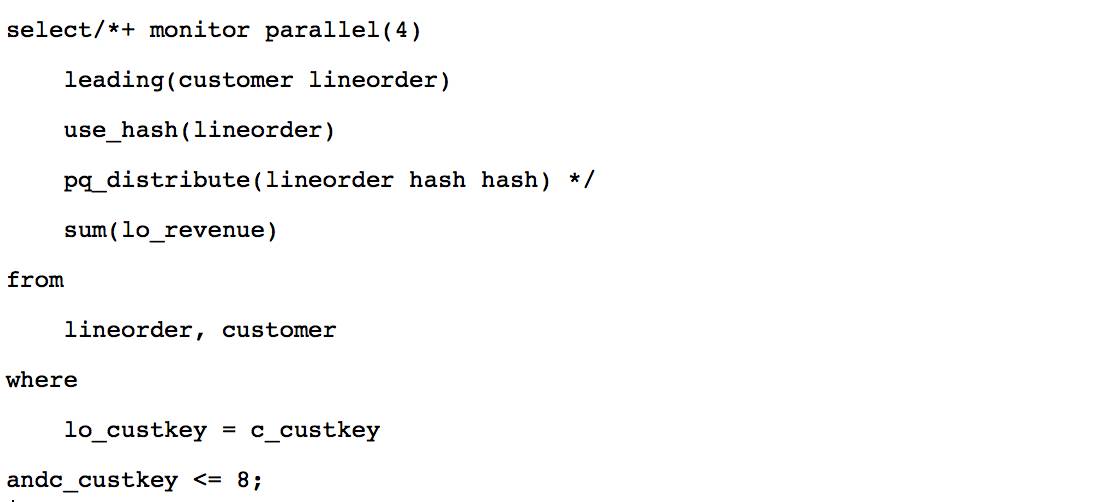

把条件改为c_custkey<=8,customer有 8行记录符合条件, 等于两倍DoP.

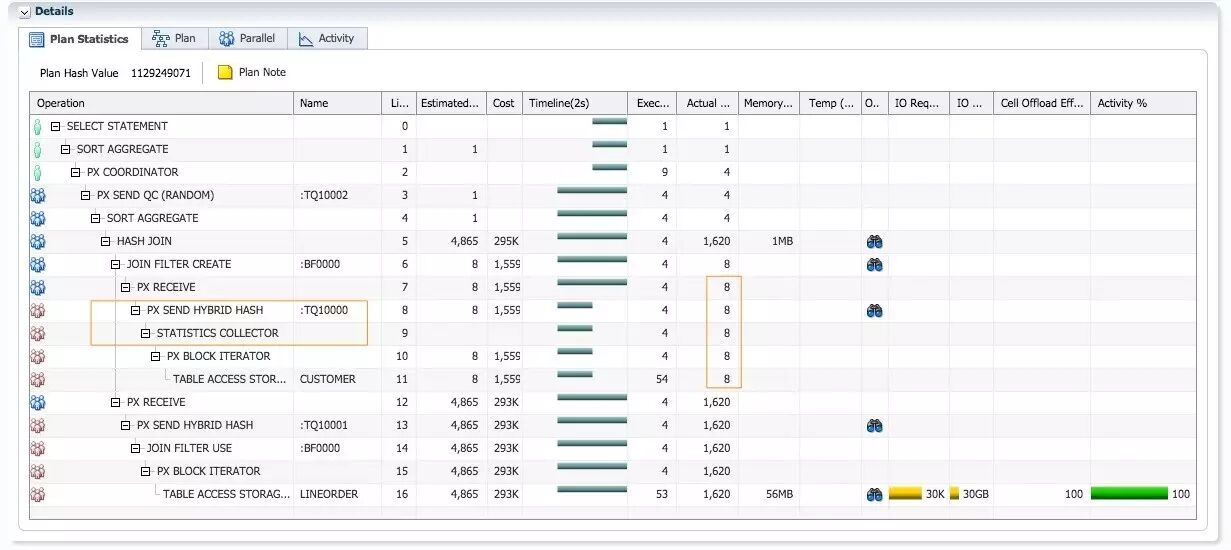

查询执行时间为2秒. 此时执行计划和c_custkey<8时相同, Plan Hash Value都为1139249071 , table queue, 布隆过滤的位置和编号是相同的, 并行执行的顺序完全一样.

因为hash join左边的数据集有8行记录, 等于两倍DoP, PX SEND HYBRID HASH操作对customer数据的分发为hash分发. 红色的PX进程通过table queue 0, hash分发8行记录. 4个蓝色的PX进程一共接收8行customer记录, 然后分别对c_custkey列生成布隆过滤:BF000, 发送给4个红色的PX进程.

作为生产者的4个红色PX并行扫描lineorder时, 使用布隆过滤:BF0000, 过滤完为1620行记录, 第5行的hash join结果集为1620行, 说明布隆过滤:BF0000是完美的. 1620行记录table queue 1, hash分发给4个蓝色的PX进程. 蓝色的PX进程接收lineorder数据之后, 进行hash join和聚合, 再把结果集发给QC.

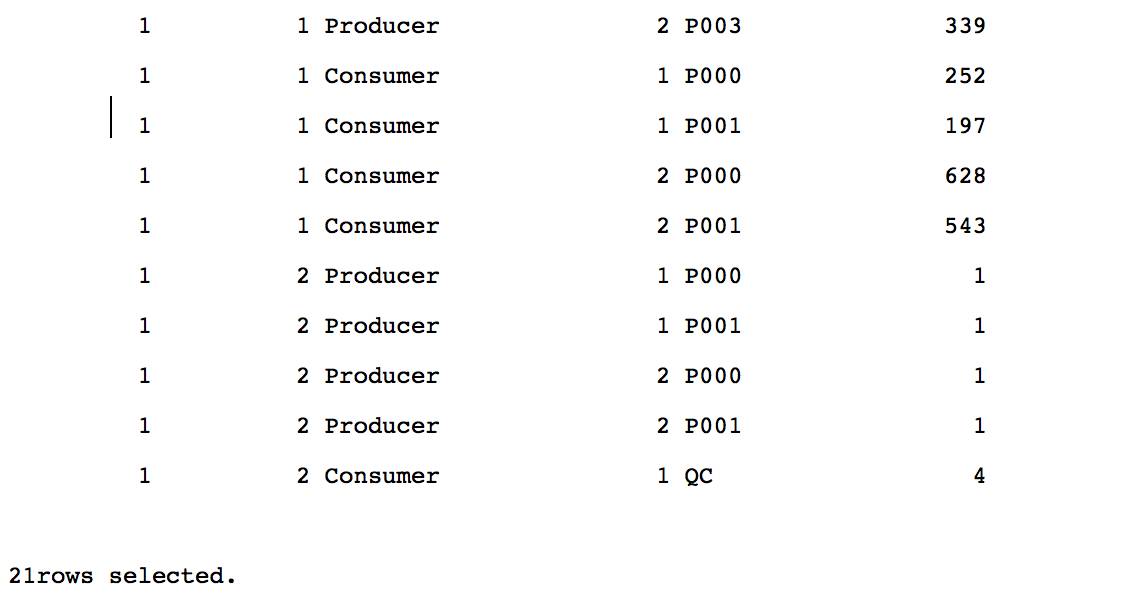

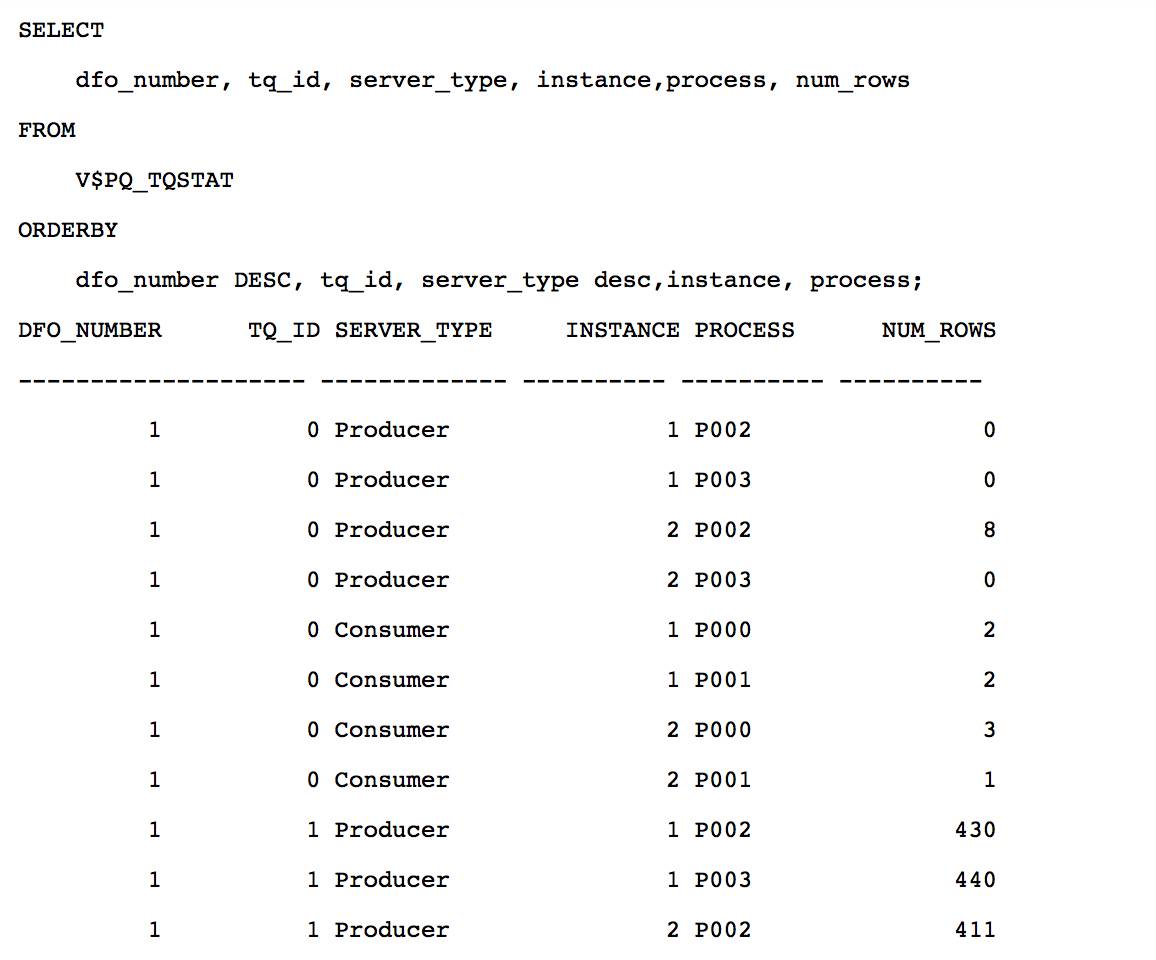

Customer符合c_custkey<=8的8行数据, 都由实例2 P002进程扫描获得, 然后hash分发给4个消费者, 分别接收2/2/3/1行. 对lineorder过滤之后的1620行记录, 通过hash分发之后不像round-robin那样均匀, 4个消费者分别接收252/197/628/543行.

小节

本节介绍 adaptive分发如何根据hash join左边数据集的大小, 和两倍DoP的关系, 决定对hash join左右两边的分发方式. 两倍DoP这个阀值由隐含参数_px_adaptive_dist_method_threshold控制, 默认值为0, 代表两倍DoP.

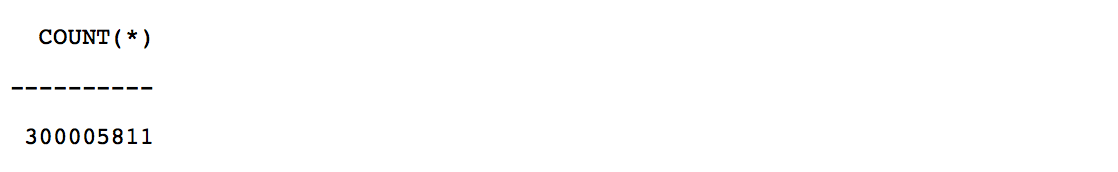

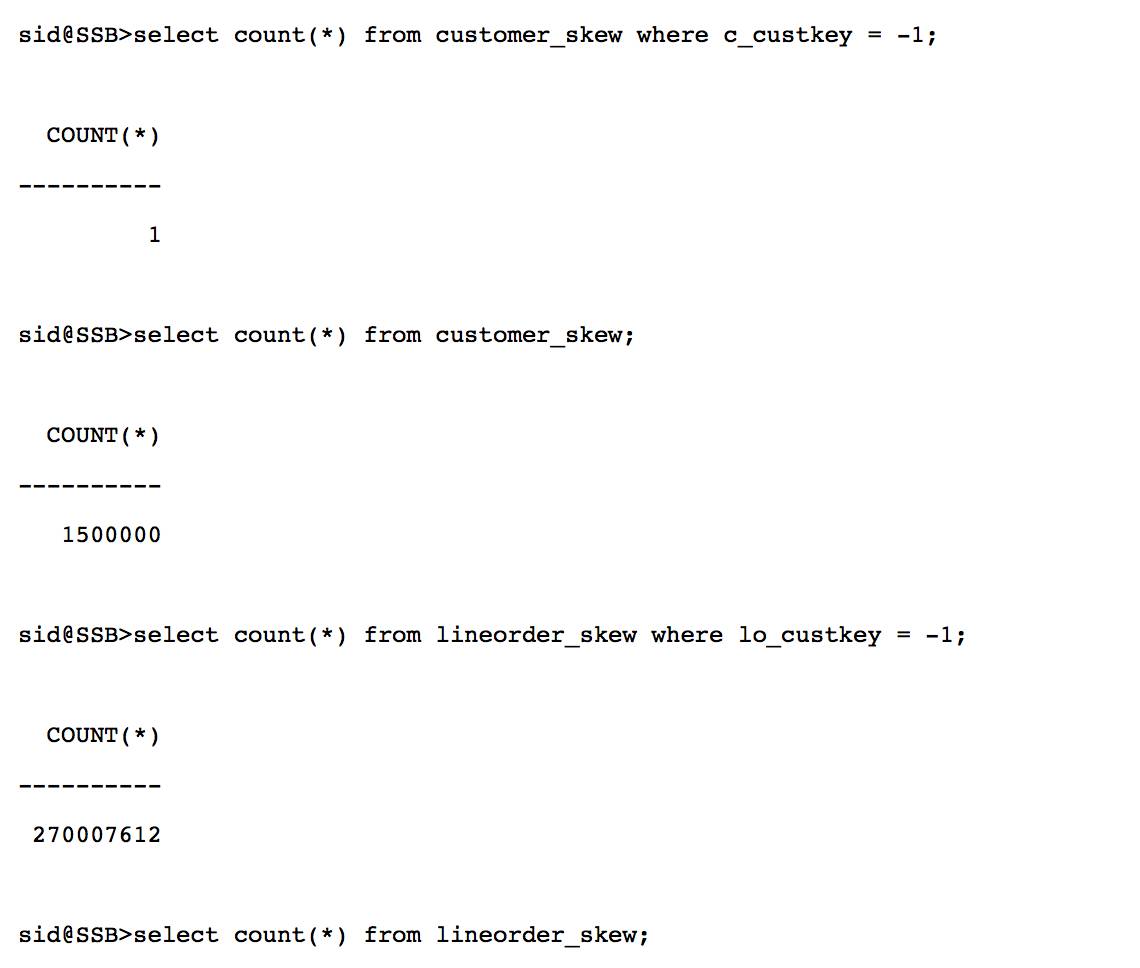

为了演示adaptive分发如何处理数据倾斜, 新建两个表, customer_skew包含一条c_custkey=-1的记录, lineorder_skew 90%的记录, 两亿七千万行记录 lo_custkey=-1.

Adaptive分发, 意想不到的硬解析问题

为了使用adaptive分发特性, 解决lineorder_skew.lo_custkey数据倾斜的问题, 我们需要:

1.  设置optimizer_adaptive_features 为 true.

2.  收集lineorder_skew在lo_custkey列上的柱状图信息.

推荐使用 DBMS_STATS.SEED_COL_USAGE❶, 监控sql是使用了哪些列, 以及如何使用. 通过explain plan for命令解析sql, 给优化器提供关键的信息, 比如那些列是连接键. 使用默认值选项收集统计信息时, 系统根据已有的信息, 自动收集所需的统计信息, 包括倾斜列上的柱状图信息. 下面的过程演示了DBMS_STATS.SEED_COL_USAGE简单使用方法.

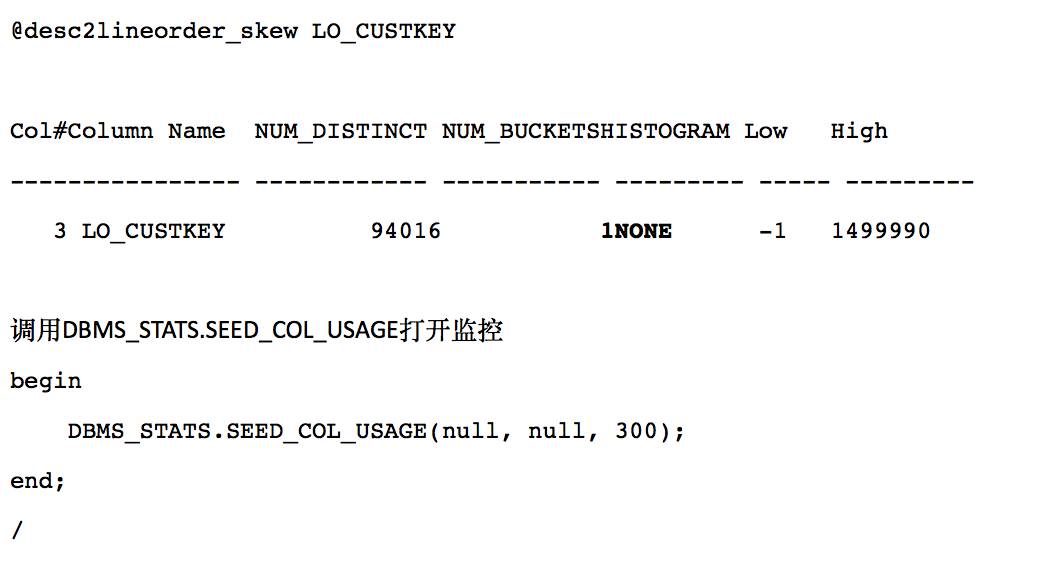

过程如下, 一开始, LO_CUSTKEY 列上没有柱状图信息(HISTOGRAM=NONE).

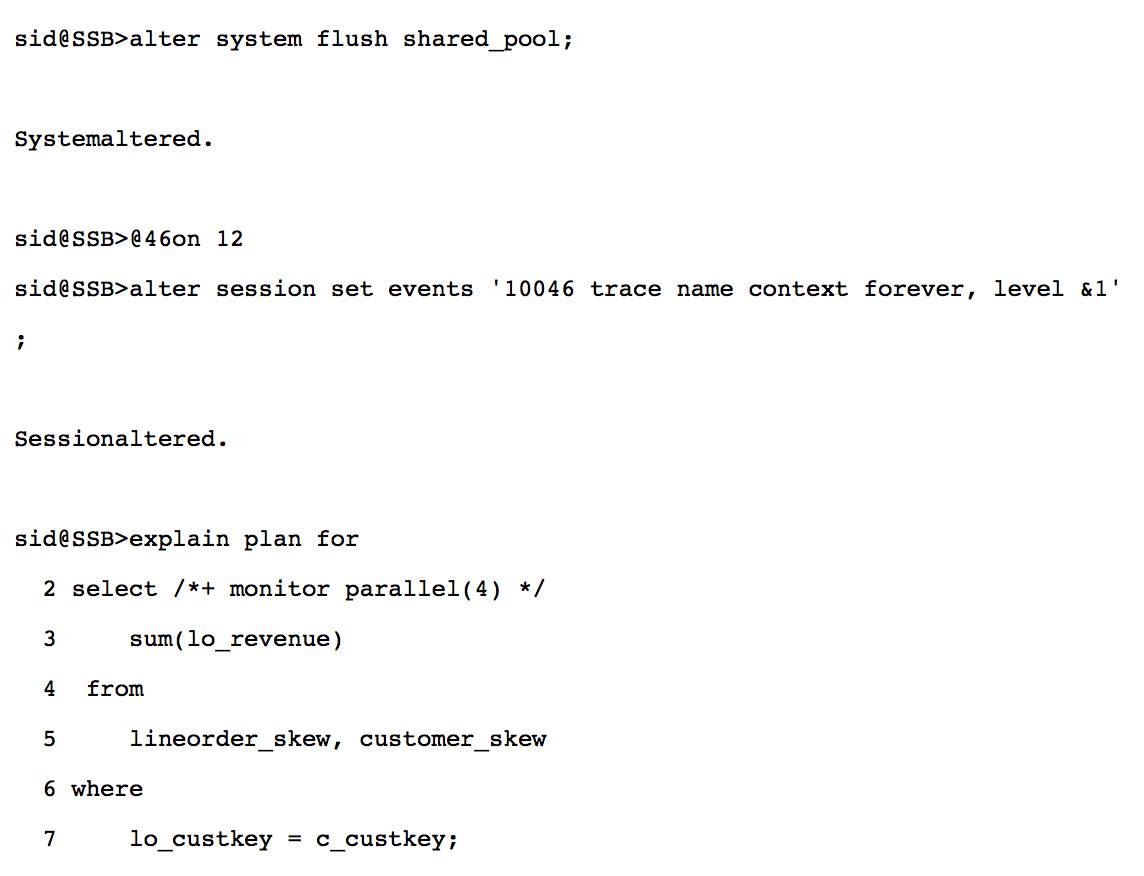

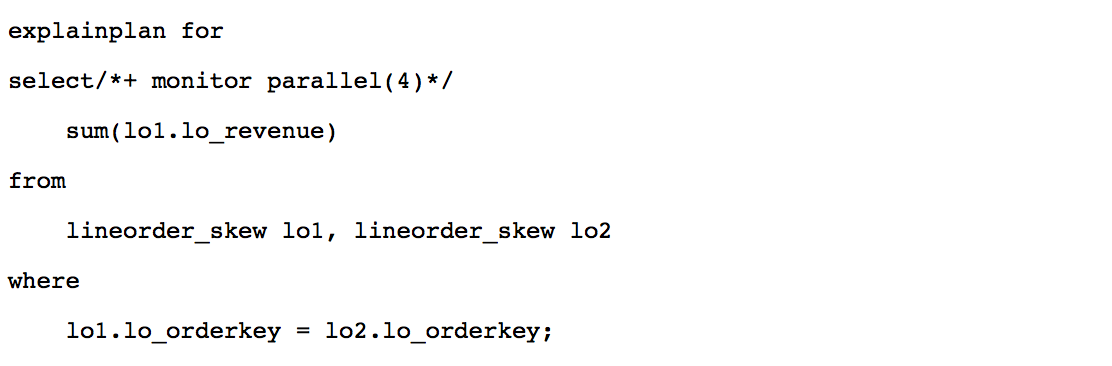

进行一次硬解析

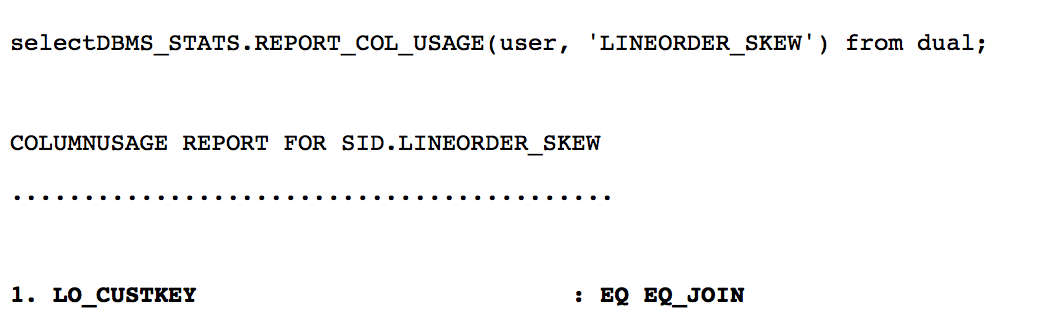

查询对于 lineorder_skew 的监控结果, 在 lo_custkey 上使用的相等连接的操作, 为统计信息的收集提供了关键信息.

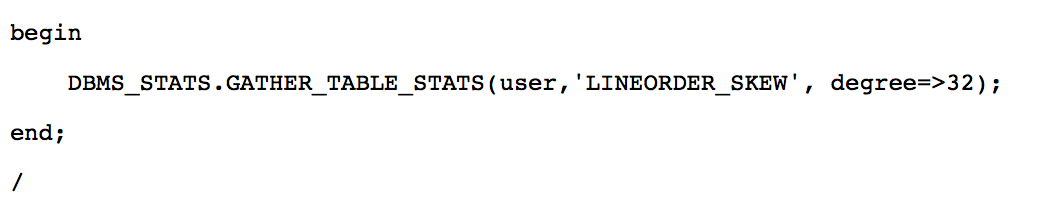

使用默认 auto 选项收集统计信息

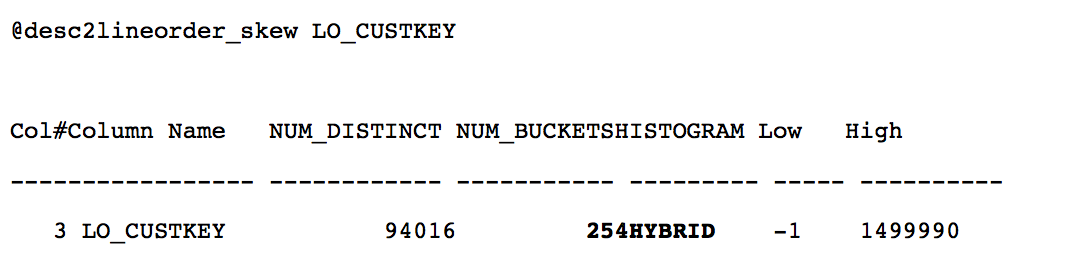

重新收集统计信息之后, lo_custkey列上有了HYBRID类型的统计信息.

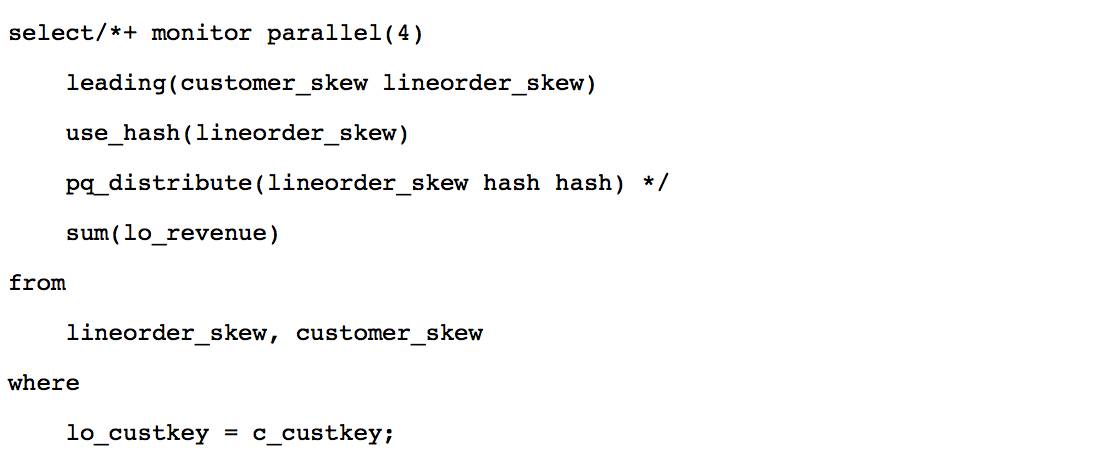

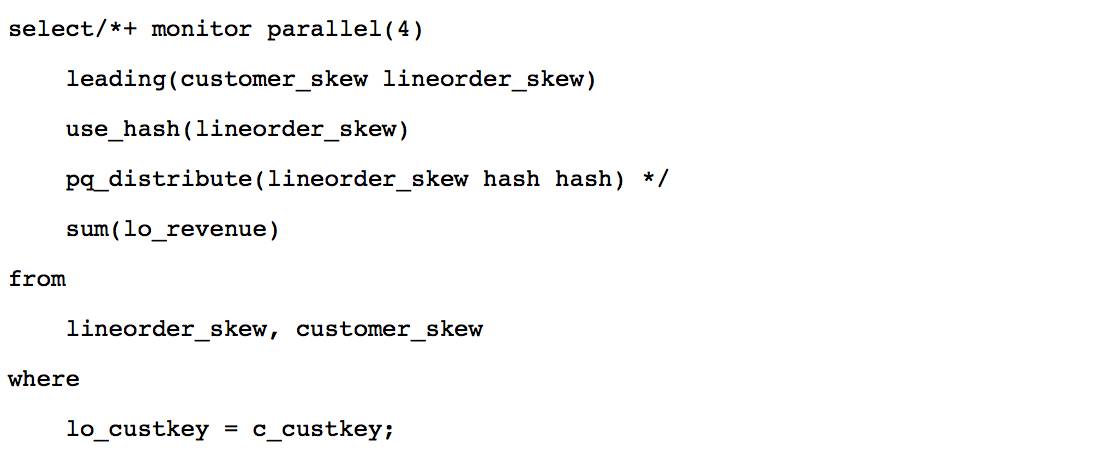

设置optimizer_adaptive_features为true, 使用与hash分发时相同的sql重新执行:

出乎意料的是, sql 的执行时间为65秒, 比使用 hash 分发时58秒还慢了7秒.

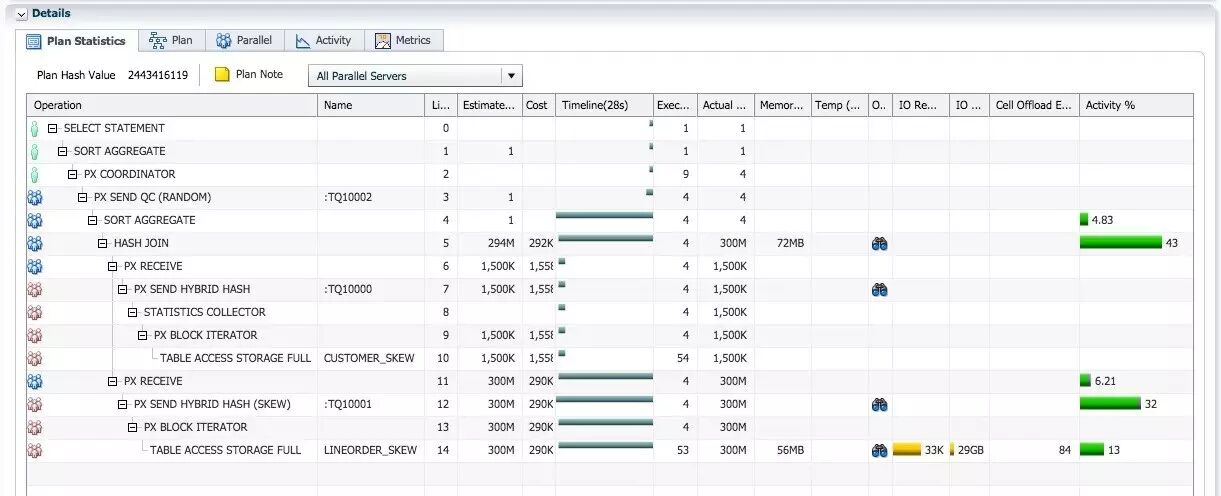

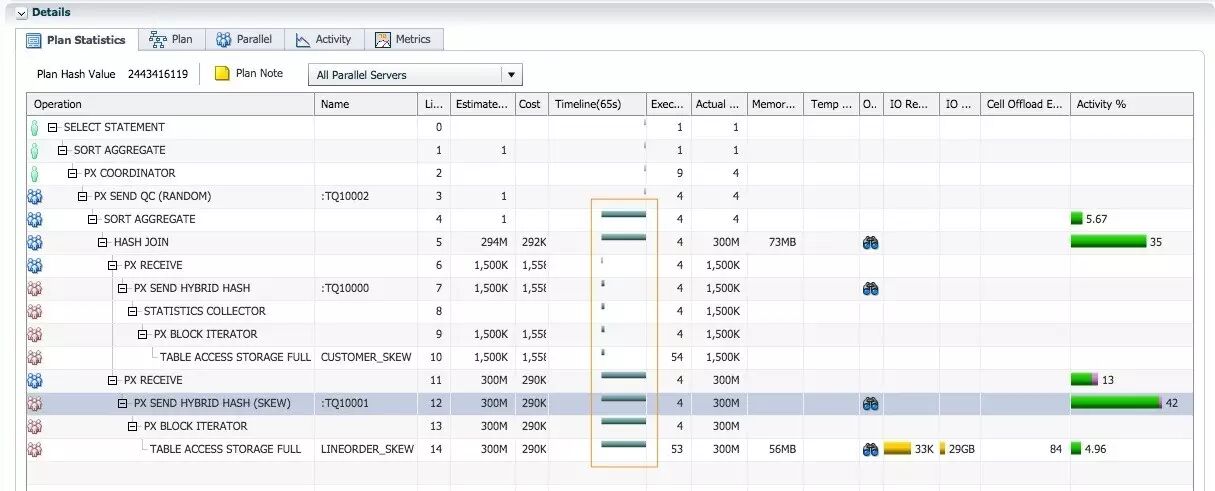

执行计划的结构以及执行顺序和 hash 分发时类似, 但是分发的操作不一样. 从第8行 STATISTICS COLLECTOR, 第9行PX SEND HYBRID HASH 这两个操作可以确认,  并行执行使用了adaptive分发.  因为 lineorder_skew.lo_custkey 数据存在倾斜, 对于 lineorder_skew 的分发操作为 PX SEND HYBRID HASH(SKEW).

奇怪的是从 Timeline 列时间轴信息可以看到, 所有并行操作的 first active 时间为36秒, 这意味着所有 PX 进程在36秒时才开始执行 sql, sql 的实际执行时间只需30秒.  在执行查询时, SQL 一般需要经过解析-执行-返回数据等三个阶段, 因为我们使用 adaptive 分发, 并且 lineorder_skew.lo_custkey 列上的柱状图信息暗示了数据倾斜, 在硬解析阶段需要对 lineorder_skew 进行采样, 确认热门值.

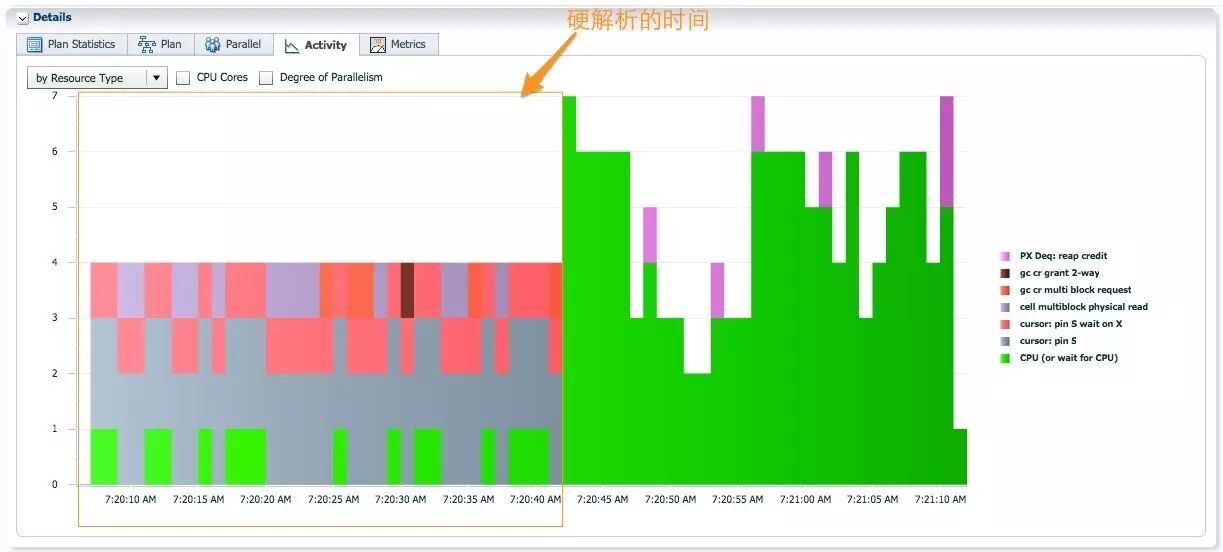

在 sql 的活动信息中, 一半时间处于硬解析阶段, 出现 cursor: pin S, cursor: pinS wait on X等 shared pool 相关的等待, 同时还有多块读的 IO 和 GC 等待, 这是采样 lineorder_skew 引起的. 在硬解析之后 sql 执行时, AAS 大于4, 至少4个 PX 进程同时活跃, 这是 adaptive 分发消除并行执行倾斜之后, 期望的效果. 这个例子中, Adaptive 分发带来的性能改进被长时间硬解析问题掩盖了.下一节, 我们将通过10046事件, 分析硬解析为什么需要30秒左右的时间.

DS_SKEW 采样语句造成长时间的硬解析

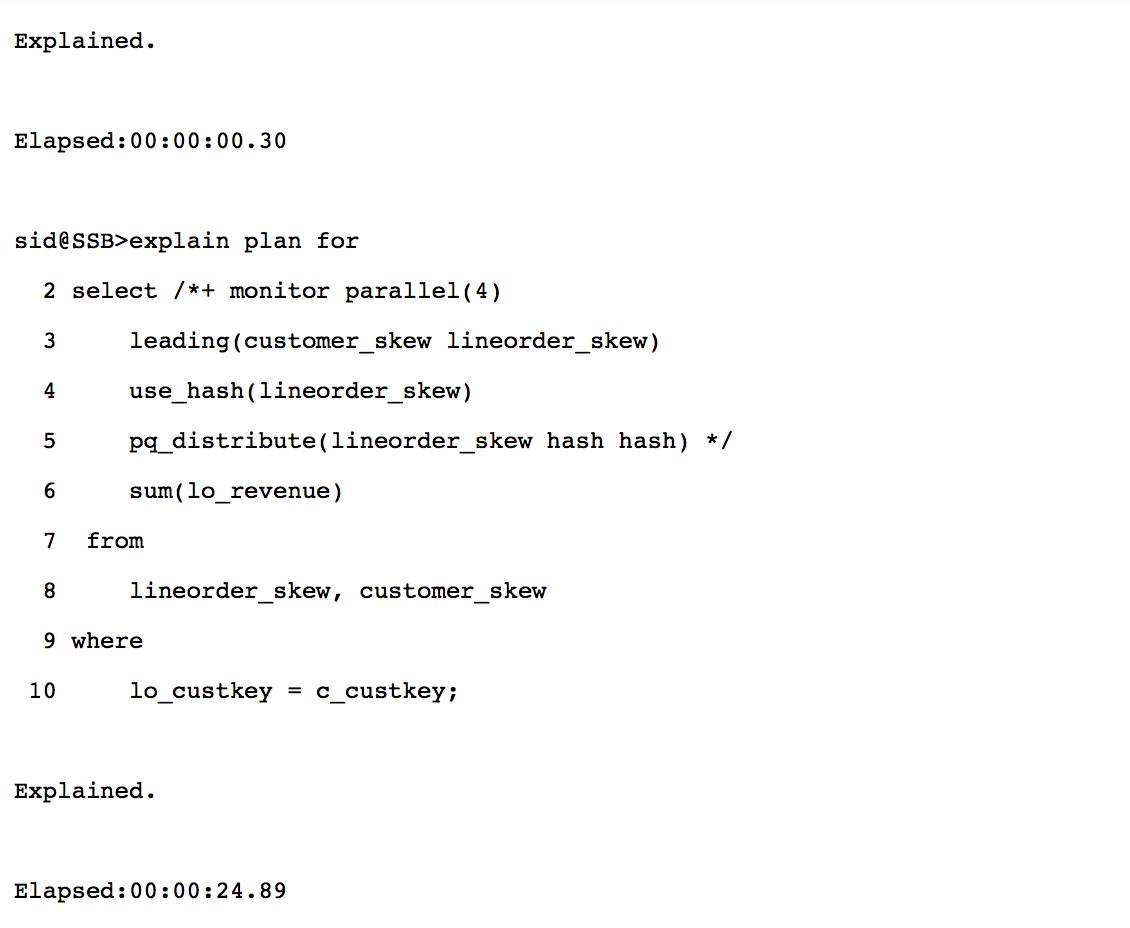

下面的测试, 我们可以确定硬解析过长的问题只有使用 adaptive 分发时出现(新特性引入新问题, 你应该不会惊讶吧J). 默认replicate 方式, 硬解析时间为0.3秒, adaptive 分发, 硬解析时间为24.89秒.

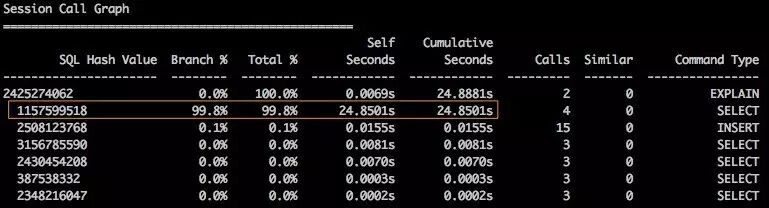

我使用orasrp❷这个工具分析adaptive分发硬解析时的10046跟踪文件. 分析递归调用树(Session Call Graph)部分, 几乎所有的硬解析时间都来自 sql hash value=1157599518这个递归sql.

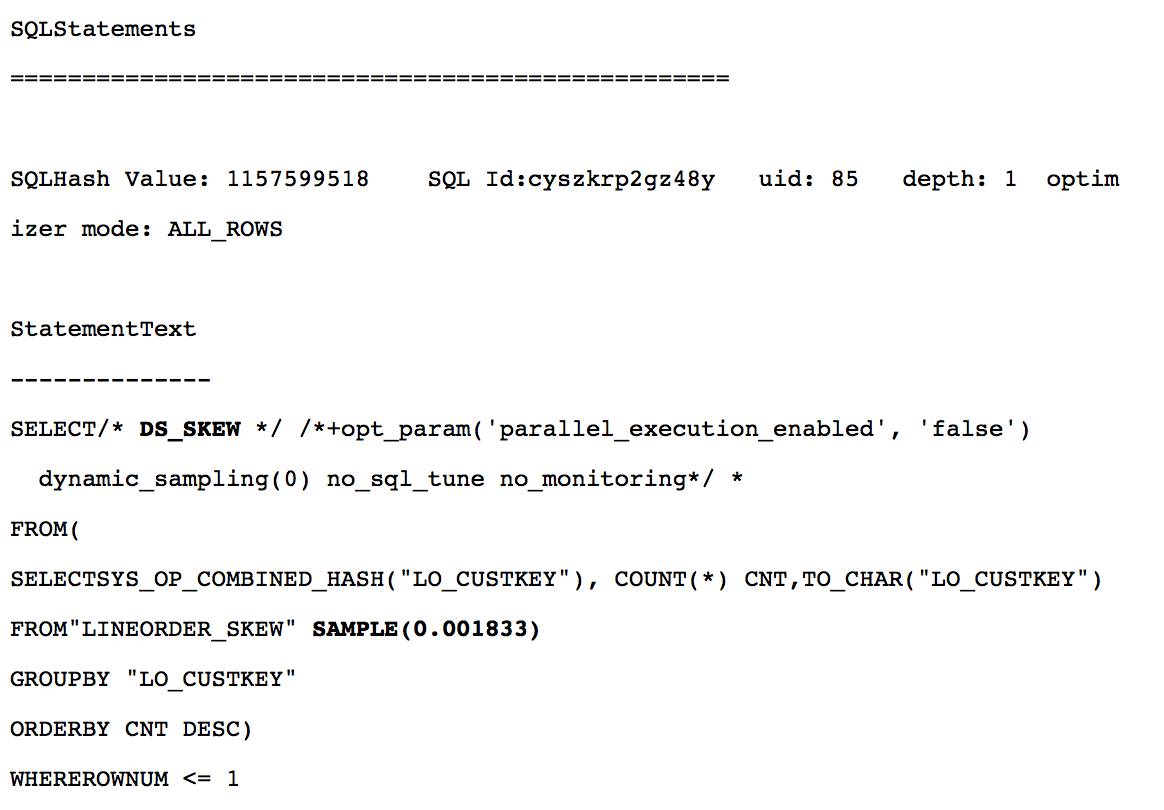

SQL hashvalue=1157599518如下, DS_SKEW的注释表明处理数据倾斜时, 这条sql用以确定最热门的值.

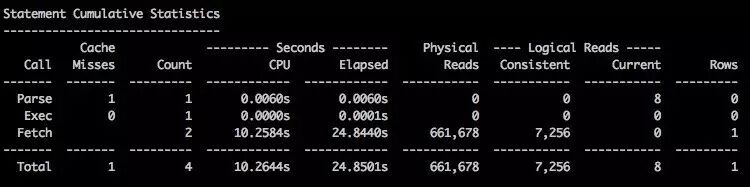

DS_SKEW采样语句需要24.8秒的原因在于:

1.  使用行采样, 而不是块采样. 采样语句使用SAMPLE, 而不是SAMPLE BLOCK, 导致了661678次物理读.

2.  没有一个中断机制, 当采样sql执行时间过长时取消进行中断.

DS_SKEW采样语句执行过长是一个已知的问题, 通过bug 21384810在12.2版本修复, 12.1.0.2已有补丁发布.

Bug 21384810 -GCW 12C: PARSE TIME REGRESSION DUE TO JOIN SKEW HANDLING (DS_SKEW QUERY)

因为DS_SKEW采样语句与adaptive分发特性是绑定在一起的, 使用adaptive分发无法绕过DS_SKEW采样语句. 如果你发现硬解析的成本高于adaptive分发带来的性能提升, 你可以通过以下两种方法关闭adaptive分发特性.

1.  optimizer_adaptive_features=false.

2.  _px_join_skew_handling=false,此时你可以保留optimizer_adaptive_features=true,使用其他adaptive特性.

第二次执行以下SQL, 观察不需要硬解析时, adaptive分发的实际效果.

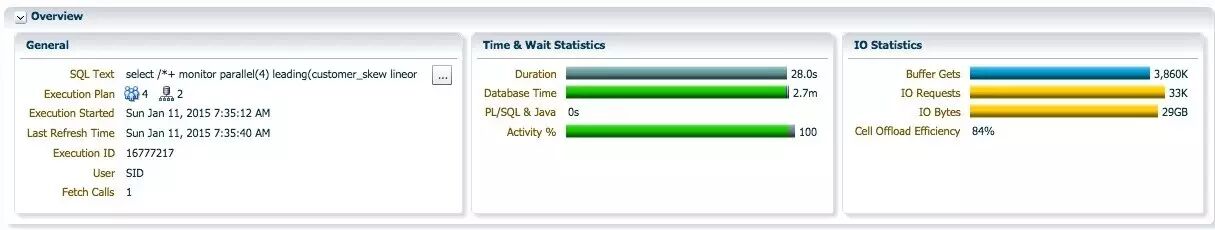

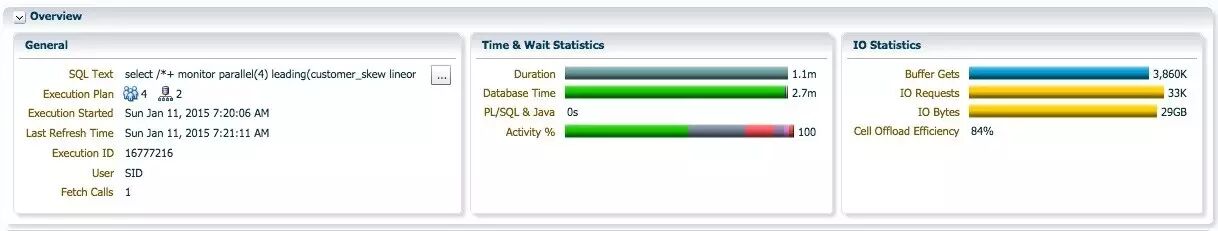

查询执行时间为28秒, 接近replicate时23秒.

对于 lineorder_skew300M 行记录的adaptive分发, 和hash join操作, 消耗了大部分的db cpu.

使用 adaptive 分发时, 蓝色PX进程不再出现执行倾斜的情况.

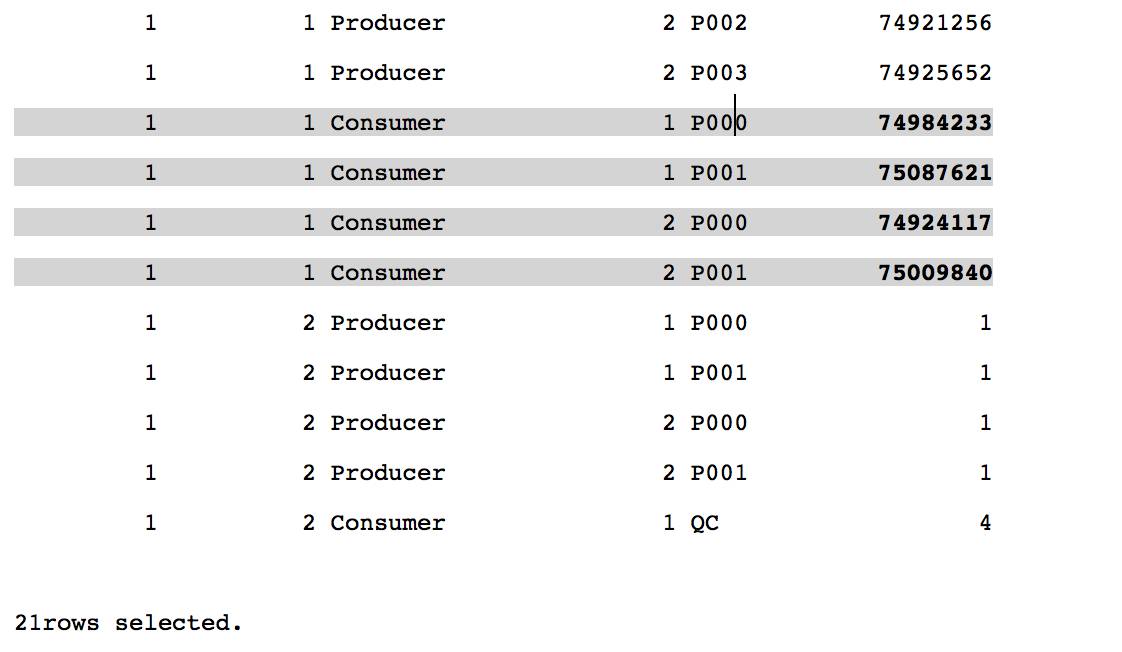

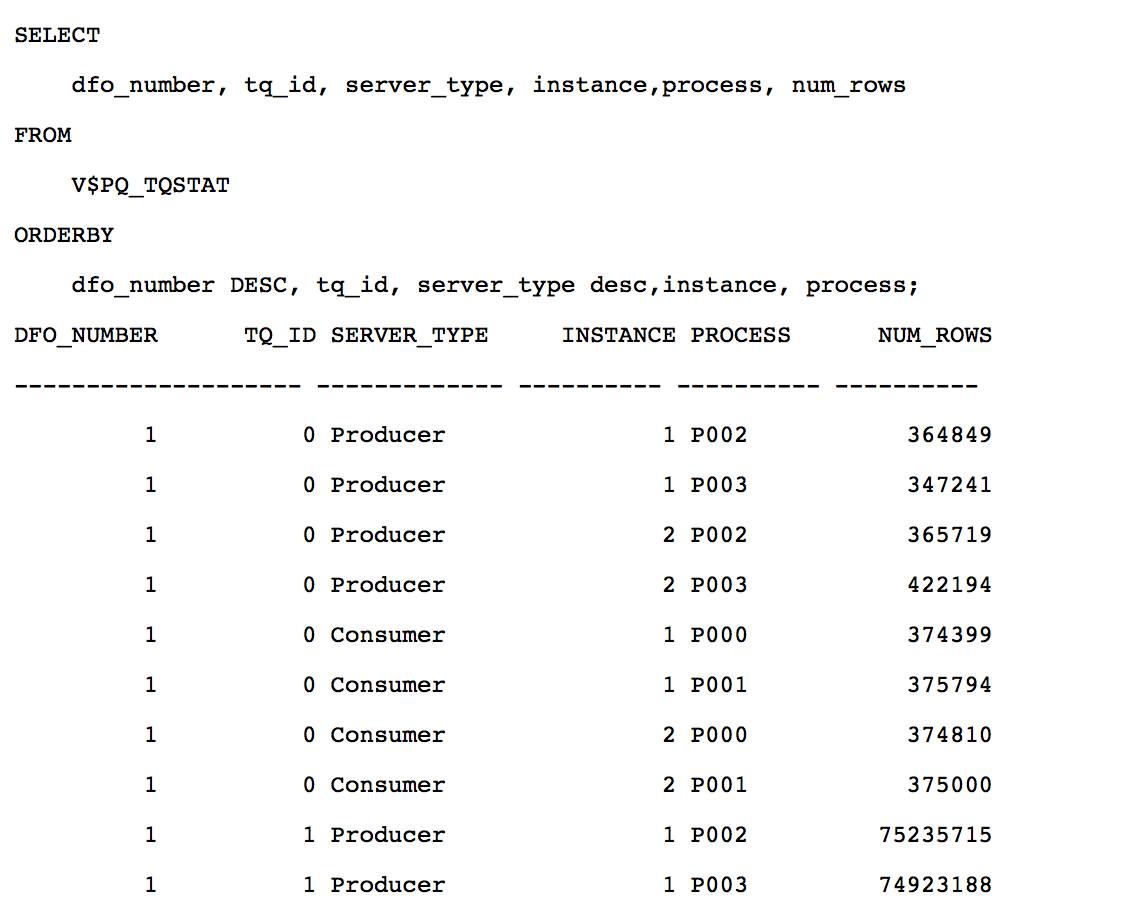

从V$PQ_TQSTAT视图可以确认, 对lineorder_skew通过table queue 1的adaptive分发, 每个消费者接收了75M行记录左右, adaptive分发解决了数据倾斜的影响.

❶推荐阅读OracleOptimizer Blog关于DBMS_STATS.SEED_COL_USAGE更详细的介绍和实例:https://blogs.oracle.com/optimizer/entry/how_do_i_know_what_extended_statistics_are_needed_for_a_given_workload

❷orasrp: OracleSession Resource Profiler, 来自俄罗斯的强大的10046分析工具. http://oracledba.ru/orasrp/
