Linux keepalived工作原理
一、keepalived简介与工作原理
Keepalived的作用是检测服务器的状态，如果有一台web服务器宕机，或工作出现故障，Keepalived将检测到，并将有故障的服务器从系统中剔除，同时使用其他服务器代替该服务器的工作，当服务器工作正常后Keepalived自动将服务器加入到服务器群中，这些工作全部自动完成，不需要人工干涉，需要人工做的只是修复故障的服务器。
keepalived工作在IP/TCP协议栈的IP层，TCP层，及应用层，工作原理基于VRRP协议。
网络层(layer 3)：Keepalived会定期向服务器群中的服务器发送一个ICMP的数据包，（既我们平时用的Ping程序）,如果发现某台服务的IP地址没有激活，Keepalived便报告这台服务器失效，并将它从服务器群中剔除。
传输层(layer 4)：Keepalived以TCP端口的状态来决定服务器工作正常与否，如web server的服务端口一般是80，如果Keepalived检测到80端口没有启动，则Keepalived将把这台服务器从服务器群中剔除。
应用层(layer 5)：只要针对应用上的一些探测方式，如URL的get请求，或者对nginx脚本检测等；可以根据用户自定义添加脚本针对特定的服务进行状态检测，当检测结果与用户设定不一致，则把这台服务器从服务器群中剔除。
二、VRRP协议与工作原理

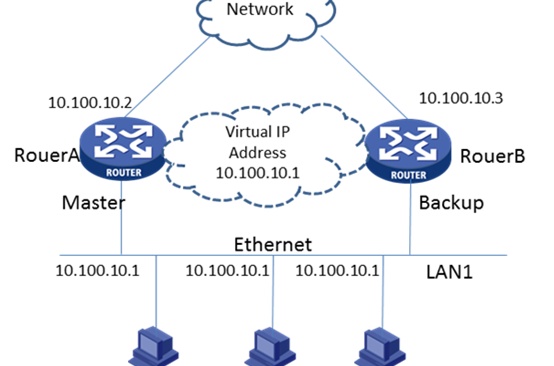

VRRP(Virtual Router Redundancy Protocol)虚拟路由冗余协议是一种容错的主备模式的协议，当网络设备发生故障时，可以不影响主机之间通信情况下进行设备切换，并且相对用户时切换过程时透明的。
路由器开启VRRP功能后，会根据优先级确定自己在备份组中的角色。优先级高的路由器成为主用路由器，优先级低的成为备用路由器。主用路由器拥有虚拟IP与虚拟MAC，实现各种网络功能，并发送VRRP通告报文，通知备用路由器组内的其他路由器自己工作正常；备用路由器则启动定时器等待通告报文。抢占模式下，当备用路由器收到VRRP通告报文后，会将自己的优先级与通告报文中的优先级进行比较。如果大于通告报文中的优先级，则成为主用路由器；否则将保持备用状态。非抢占模式下，只要主用路由器不发生故障，就算备用路由器的优先级再高，也始终保持备用状态。如果备用路由器的定时器超时后仍未收到主用路由器发送来的VRRP通告报文，则认为主用路由器已经无法正常工作，备份组内的路由器根据优先级选举出主用路由器。
一个VRRP路由器有唯一的标识：VRID，范围为0—255｡该路由器对外表现为唯一的虚拟MAC地址，地址的格式为00-00-5E-00-01-[VRID]。
同一台路由器可以加入多个备份组，在不同备份组中有不同的优先级，使得该路由器可以在一个备份组中作为主用路由器，在其他的备份组中作为备用路由器。
提供了两种安全认证措施：明文认证和IP头认证｡
三、VRRP选举机制
虚拟IP拥有者，如果某台路由器的IP地址与虚拟路由器的VIP地址一致，那么这台就会被选为主用路由器。
优先级较高者，如果没有虚拟IP拥有者，优先级数值大的路由器会被选举出，优先级范围0~255。
IP地址较大者，如果优先级一样高，IP地址数值大的路由器会被选举出。
VRRP的工作工程：
(1) 虚拟路由器中的路由器根据优先级选举出 Master。 Master 路由器通过发送免费 ARP 报文，将自己的虚拟 MAC 地址通知给与它连接的设备或者主机，从而承担报文转发任务；
(2) Master 路由器周期性发送 VRRP 报文，以公布其配置信息（优先级等）和工作状况；
(3) 如果 Master 路由器出现故障，虚拟路由器中的 Backup 路由器将根据优先级重新选举新的 Master；
(4) 虚拟路由器状态切换时， Master 路由器由一台设备切换为另外一台设备，新的 Master 路由器只是简单地发送一个携带虚拟路由器的 MAC 地址和虚拟 IP地址信息的ARP 报文，这样就可以更新与它连接的主机或设备中的ARP 相关信息。网络中的主机感知不到 Master 路由器已经切换为另外一台设备。
(5) Backup 路由器的优先级高于 Master 路由器时，由 Backup 路由器的工作方式（抢占方式和非抢占方式）决定是否重新选举 Master。
VRRP优先级的取值范围为0到255（数值越大表明优先级越高）

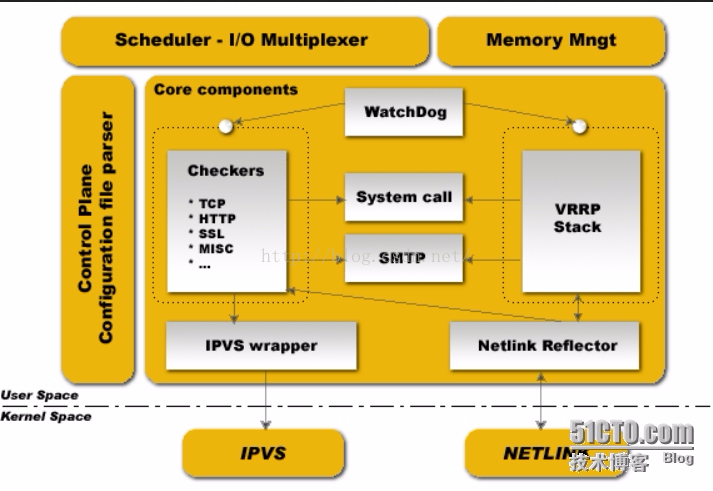

keepalived的工作原理就是基于VRRP实现的，keepalived的体系结构图如下：
在这个机构图中，处于内核的IPVS和NETLINK，其中NETLINK是提供高级路由及其他相关的网络功能，如果在负载均衡器上启用iptables/netfilter，将会直接影响它的性能。对于图中不同模块功能的介绍如下：
- VRRP Stack 负责负载均衡器之间的失败切换FailOver；//LVS中负责DR调度器组的
- Checkers 负责检查调度器后端的Real server 或者 Upstream Server的健康状况； // 检查RS的状态，决定是否将其剔除
- WatchDog 负责监控checkers和VRRP进程的状况；
- IPVS wrapper 用来发送设定的规则到内核IPVS；
- Netlink Reflector 用来设定VRRP的vip地址。// VIP也有‘人’管
keepalived运行时，会启动3个进程，分别为：core(核心进程)，check和vrrp
- core：负责主进程的启动，维护和全局配置文件的加载；
- check：负责健康检查
- vrrp：用来实现vrrp协议
四、keepalived配置组成
global_defs是对全局一些参数做出设置。
global_defs {
notification_email {
接受邮件地址
sysadmin@firewall.loc
}
notification_email_from master@keepalived.com
邮件头地址
smtp_server 192.168.200.1
邮件服务smtp地址
smtp_connect_timeout 30
smtp连接超时时间
router_id LVS_DEVEL
本地机器的id，可以为本地主机名
vrrp_skip_check_adv_addr
检查收到的通告中的所有地址会非常耗时，设置此参数就不会检查收到过的主路由器的通告
vrrp_strict
严格遵守VRRP协议，开启这个功能会在iptables中添加下面一条规则，导致VIP ping不通
Chain INPUT (policy ACCEPT)
target prot opt source destination
DROP all – 0.0.0.0/0 172.30.100.200
vrrp_garp_interval 0
一个网卡上每组gratuitous arp消息之间的延迟时间，默认为0
vrrp_gna_interval 0
一个网卡上每组na消息之间的延迟时间，默认为0
vrrp_iptables
设置此项则不会开启任何iptables规则
vrrp_mcast_group4 224.0.0.18
主备间通告状态信息的组播地址，通常为224网段
}
vrrp_script只是定义一个对集群服务的健康状态检测脚本，并根据监控的结果状态能实现优先动态调整；这种方式在做高可用nginx或者haproxy时需要用到。
vrrp_script chk_nginx {
script
# 添加要定期执行的检测脚本，它的退出代码将被记录在监视它的所有VRRP实例中
interval 2
# 两次脚本调用的间隔，默认为1秒
weight -20
# 如果检测条件成立，权重-20
}
vrrp_instance是虚拟路由实例的配置段，用来定义当前keepalived节点的运行角色为主或是备，定义当前节点的优先级，设置虚拟IP等信息。
vrrp_instance VI_1 {
定义虚拟路由器，实例名称VI_1主备必须相同
state MASTER
# 定义此节点为MASTER
interface eth0
# 绑定为当前虚拟路由器使用的物理接口
virtual_router_id 51
# 设置虚拟路由id，范围0~255，主备必须相同
priority 100
# 设置此节点优先级
advert_int 1
# 设置主备节点间vrrp通告状态的时间间隔
authentication {
# 设置主备间验证方式
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
# 设置虚拟路由VIP
172.30.200.1
}
track_script {
# 添加监控脚本，脚本名为vrrp_script中定义的脚本
chk_nginx
}
}
virtual_server中定义了LVS工作模式及调度算法等信息，real_server则是定义后端的真实服务器。
virtual_server 172.30.200.1 80 {
定义虚拟主机IP与端口
delay_loop 6
# 健康状态检测时间间隔
lb_algo rr
# lvs调度算法
lb_kind NAT
# lvs工作类型
persistence_timeout 50
# lvs持久连接超时时间
protocol TCP
# 定义服务协议
sorry_server 172.30.10.14 80
# 当后端所有主机不可达时，就会被定义这台主机，只是为了展示sorry页面
real_server 172.30.10.12 80 {
# 配置后端主机
weight 1
# 调度权重
HTTP_GET {
# 应用层检测
url {
path /testurl/test.jsp
# 定义被检测的URL
status_code 200
# 判断上述URL健康状态的响应码
digest 640205b7b0fc66c1ea91c463fac6334d
# 判断上述URL健康状态的内容的hash码
}
connect_timeout 3
# 检测连接的超时时间
nb_get_retry 3
# 重试次数
delay_before_retry 3
# 重试前等待时间
}
TCP_CHECK {
connect_ip 172.30.10.12
# 选择要连接的IP地址。默认值为realserver IP
connect_port 80
# 选择要连接的端口。默认值为realserver PORT
bindto 172.30.10.11
# 用于发起连接的可选源地址
bind_port 10000
# 用于发起连接的可选源端口
connect_timeout 3
# 连接超时时间
}
}
real_server 172.30.10.12 80 {
weight 1
HTTP_GET {
url {
path /testurl/test.jsp
digest 640205b7b0fc66c1ea91c463fac6334c
}
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
}
全局定义段、VRRP实例定义段、虚拟服务器定义段。
global_defs {
notification_email { 指定keepalived在发生切换时需要发送email到的对象。
acassen@firewall.loc
}
notification_email_from huangxin202823@163.com #指定发件人
smtp_server smtp.163.com #指定smtp服务器地址
smtp_connect_timeout 3 #指定smtp连接超时时间
router_id LVS_DEVEL #运行keepalived的一个标识
}
vrrp_sync_group VG_1{ #监控多个网段的实例
group{
inside_network #实例名
outside_network }
notify_master /path/xx.sh #指定当切换到master时，执行的脚本
netify_backup /path/xx.sh #指定当切换到backup时，执行的脚本
notify_fault “path/xx.shVG_1” #故障时执行的脚本
notify /path/xx.sh #脚本所在目录
smtp_alert #使用global_defs中提供的邮件地址和smtp服务器发送邮件通知}
#VRRP实例定义段
vrrp_instance VI_1 {
state MASTER #指定哪个为master，哪个为backup
interface eth0 #设置实例绑定的网卡
virtual_router_id 51 #VRID标记
priority 100 #优先级，高优先级的DR会抢占为master （默认为抢占模式）
advert_int 1 #检查间隔，1秒
authentication { #设置认证
auth_type PASS #认证方式
auth_pass 1111 #认证字符串（使用 openssl rand -hex 6生成随机字符串）
}
virtual_ipaddress { #设置VIP
