ESXi7.0 使用 NUT Client 连接 TrueNAS 的 UPS服务器

ESXi7.0 使用 NUT Client 连接 TrueNAS 的 UPS服务器

类别: Nas, UPS, 教程, 系统, 软路由

前言^[1]

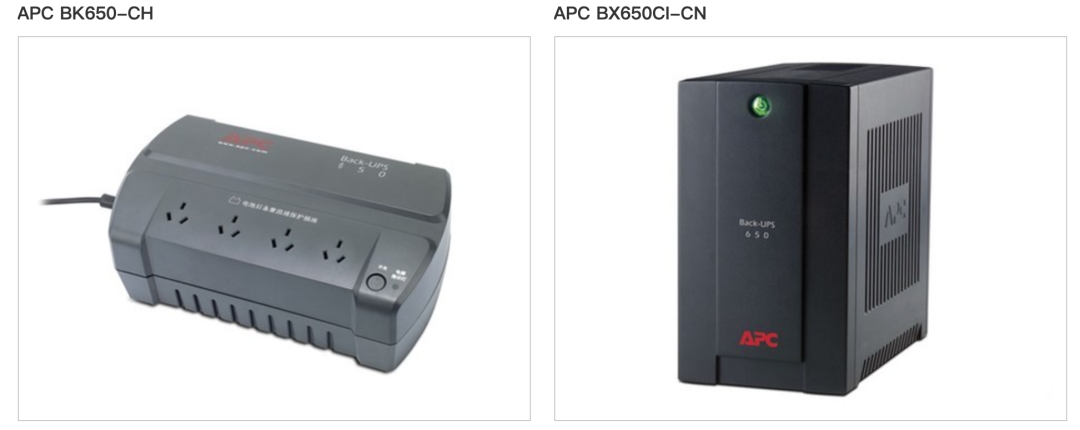

       近日我已经完成了ESXi虚拟机软路由的搭建，也装好了一台TrueNAS文件服务器。由于家里的供电环境偶尔不稳定，在晚上或者凌晨莫名的断电然后来电 或者 夏天用电高峰期电压不稳定。尽管这样的情况出现频率不高，但对于配了好多块机械硬盘的服务器而言是不可接受的，尤其是TrueNAS这类以内存作为写缓存的系统。因此，一台UPS已经是必须考虑的设备了，而为了能够保证多系统的安全断电和稳定使用，这台UPS需要支持和设备通讯。在看了spoto的视频之后，我果断购入了一台APC BX650CI-CN，天猫双11 405元购入。

选择BX系列的原因是带稳压功能。

TrueNAS上的UPS支持非常好，数据线连接ups和truenas，再通过网线连接ESXI主机和truenas,就可以实现联动了。

原理图如下：

一、Truenas设置^[2]

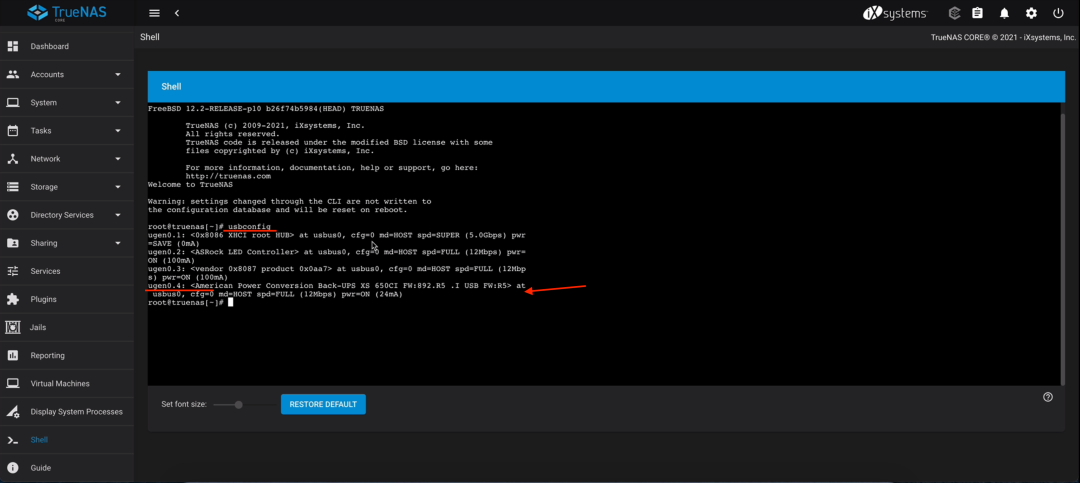

先登录到truenas管理界面，找到shell并打开，输入“usbconfig”回车，找到你ups数据线连接到端口，记下来，后面会用到。（图中我的ups数据线是插在ugen0.4）

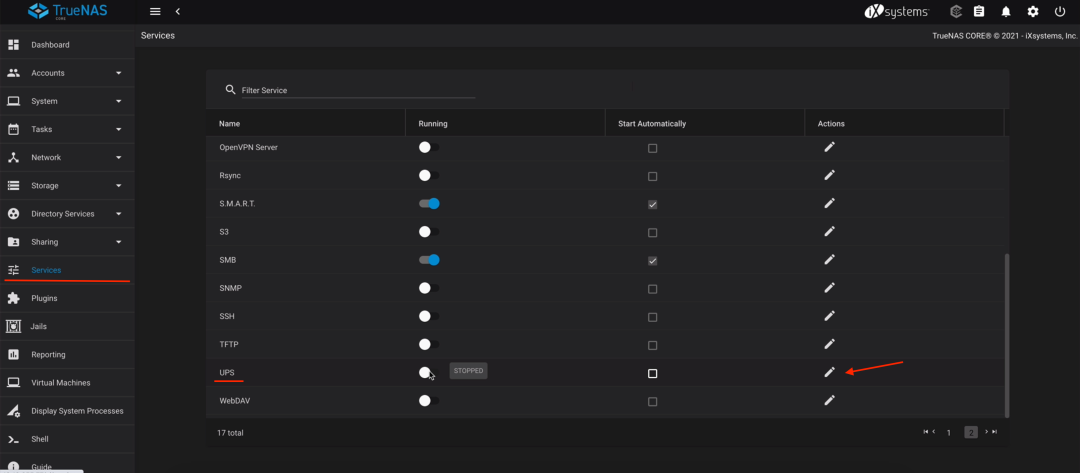

接着打开Services,往下翻，找到UPS的服务，点击ups那一栏的actions，进入配置。

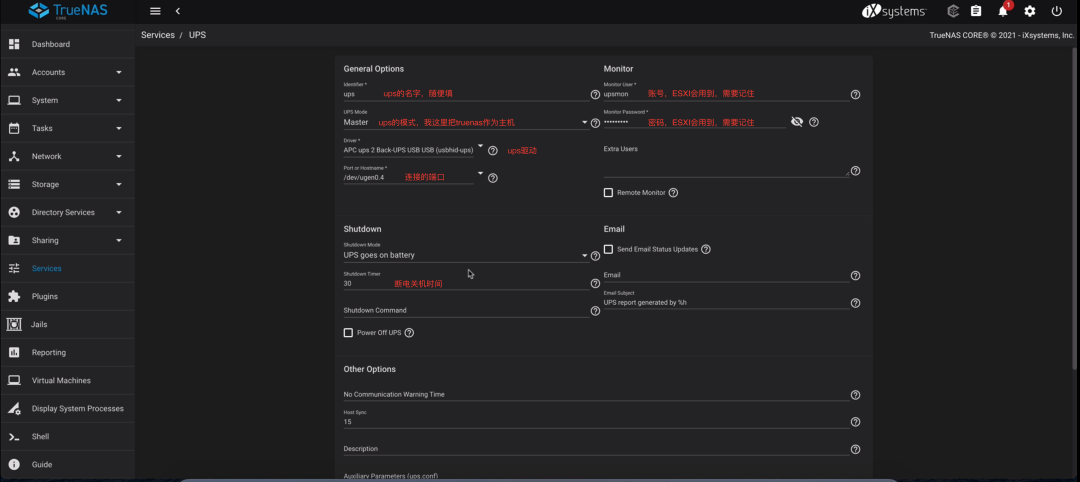

按照我下图所示配置，给ups取个名字，truenas这边作为宿主机，选择驱动(我的是apc的，用usb数据线连接，所以选择apc usb to usb)，再选择连接端口(前面让记住的，我这里是ugen0.4)，接着可以设置一下断电多少秒后关机。（记下Monitor的账号和密码，后面设置ESXI会用到），设置完成后点击save保存。

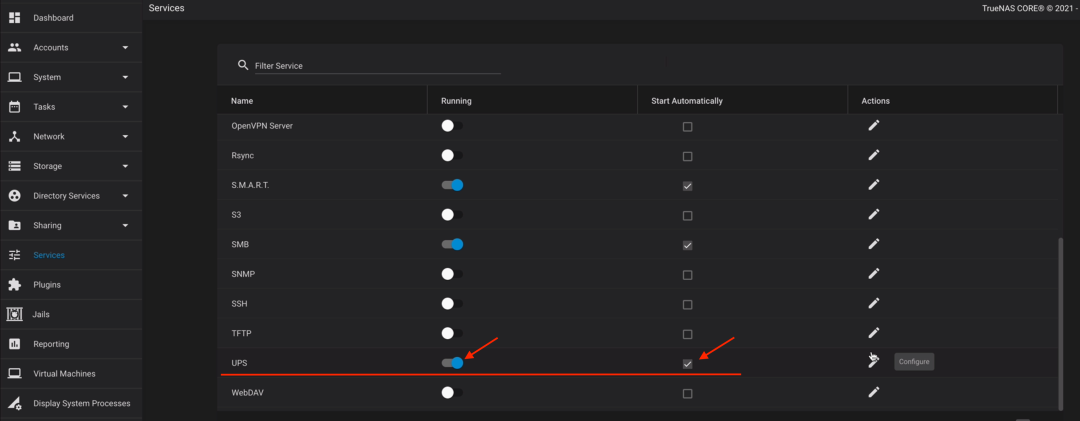

打开开机自启和启动选项。

最后检查一下ups是否被驱动，进入shell，输入"upsc ups@localhost"回车，就会看到ups的具体信息，那么truenas这边就设置完成了。

二、ESXI设置^[3]

从rene的博客下载2.1.6版本(二进制文件)的客户端：[https://rene.margar.fr/2012/05/client-nut-pour-esxi-5-0/]

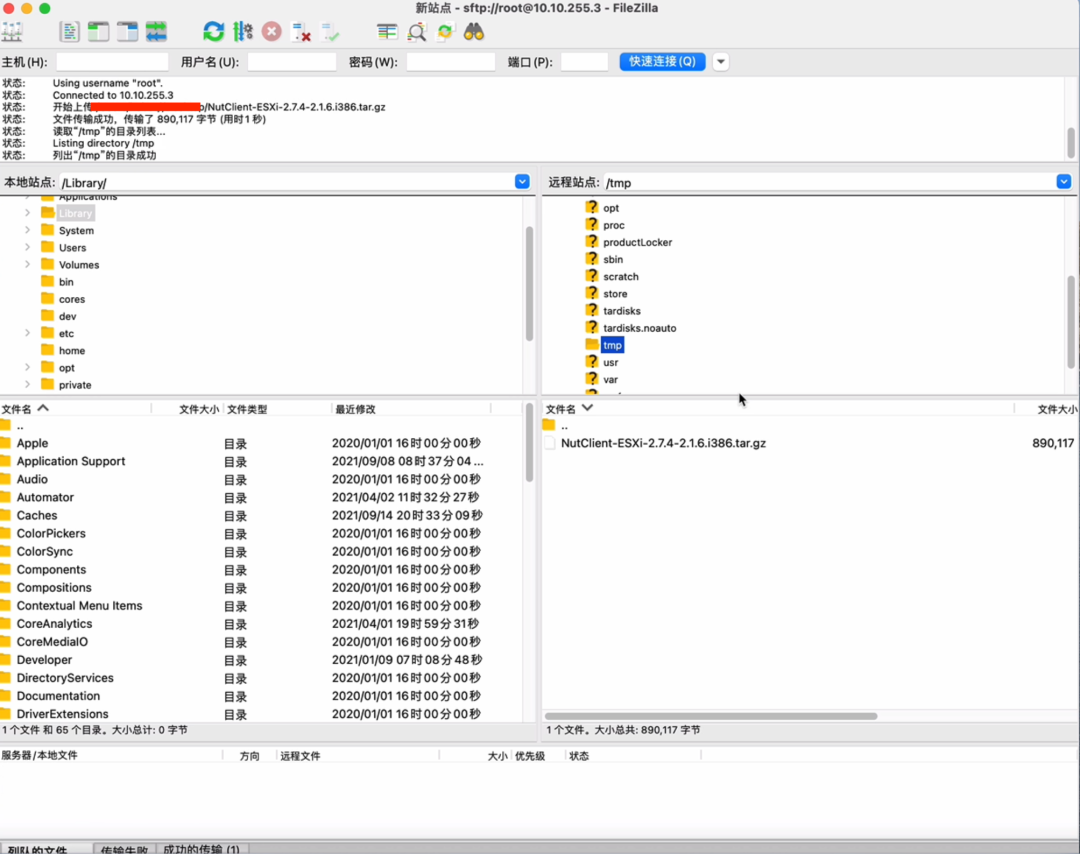

下载好了后，通FileZilla(mac)/Winscp(windows) ssh上传到tmp目录里。需要先打开ESXI的ssh服务。

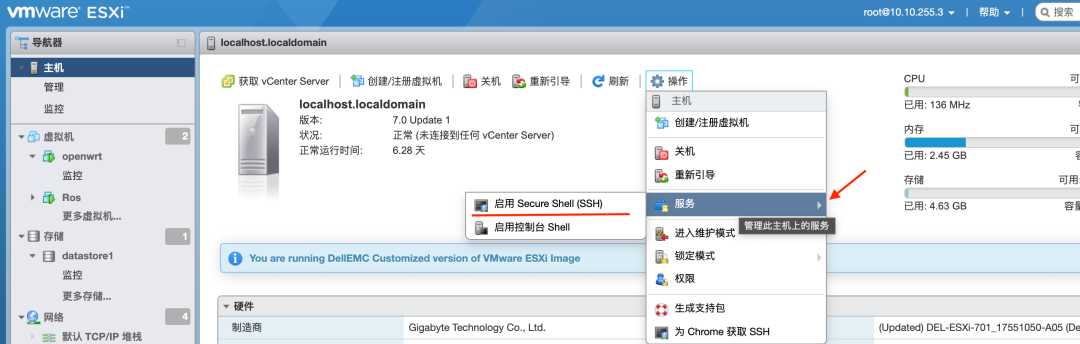

按照上图打开ssh服务

解压刚刚拖进/tmp目录里面的NutClient-ESXi-2.7.4-2.1.6.i386.tar.gz文件，命令：

tar xvf NutClient-ESXi-2.7.4-2.1.6.i386.tar.gz

解压刚刚拖进/tmp目录里面的NutClient-ESXi-2.1.1.i386.tar.gz文件，命令：

# 解压文件
tar xvf NutClient-ESXi-2.7.4-2.1.6.i386.tar.gz

设置软件安装策略，否则会被阻止安装。

# 设置软件安装策略，否则会被阻止安装
esxcli software acceptanceset--level CommunitySupported

运行upsmon-install.sh进行安装NUT Client

# 运行当前目录下的安装文件
./upsmon-install.sh

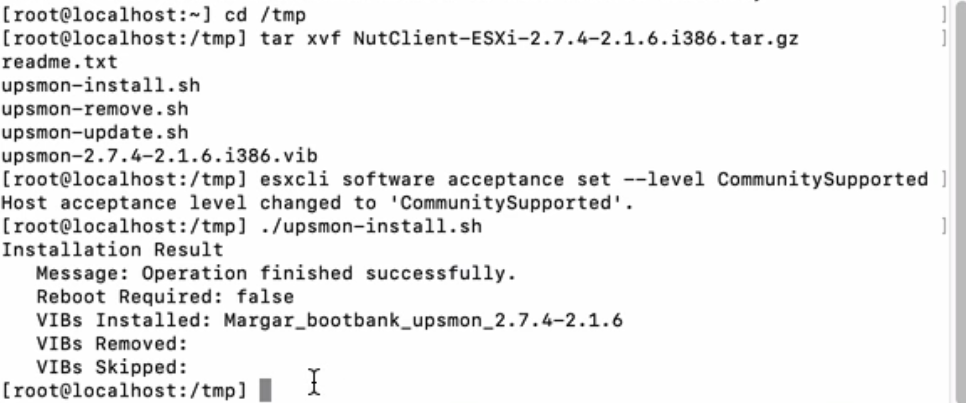

如果成功会出现如下信息,请重启ESXI。

# 如果安装成功，应该出现这样子的信息Installation Result
   Message: Operation finished successfully.
   Reboot Required: false
   VIBs Installed: Margar_bootbank_upsmon_2.7.4-2.1.6
   VIBs Removed:
   VIBs Skipped:


# 重启一次
   reboot

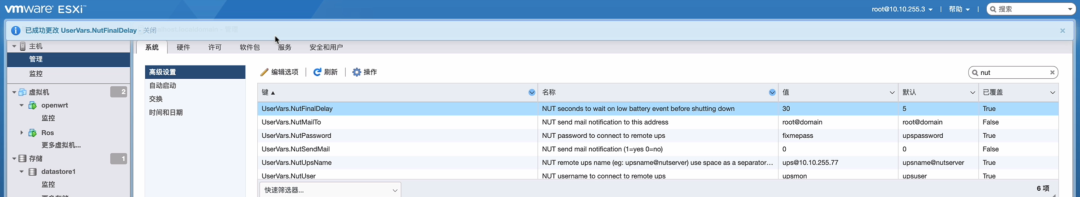

重启完ESXI之后，进ESXI- 管理-系统-高级管理，输入nut进行搜索：

UserVars.NutUpsName：ups**@1.x.x.x**（这里的地址填TrueNAS的地址，我是10.10.255.77）
UserVars.NutUser：monuser（账号，在truenas那里让你们记住的）
UserVars.NutPassword：xxx（密码，在truenas那里让你们记住的）
UserVars.NutFinalDelay：30（关机时间，我这是30秒后关闭 esxi）

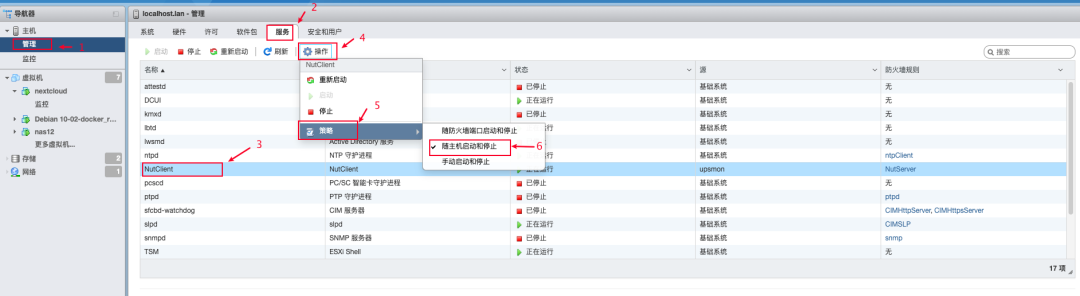

配置完后在 vSphere Client 的配置 - 安全配置文件 - 服务 -NutClient 设置与主机一起启动和停止（NutClient 是守护进程，要先配置 UserVars 中的 NUT 参数再运行 NutClient 服务。并且每次修改 UserVars 参数后都要重启 NutClient 服务才有用）看下图：

验证esxi是否连接到了群晖的ups服务

设置成功之后，因为重启过，需要重新开启esxi ssh服务，连接到esxi的ssh之后，在ssh里面执行以下命令：

/opt/nut/bin/upsc ups@10.10.255.77(你nas的ip，即你ups服务器ip)

出现下图，证明连接成功。

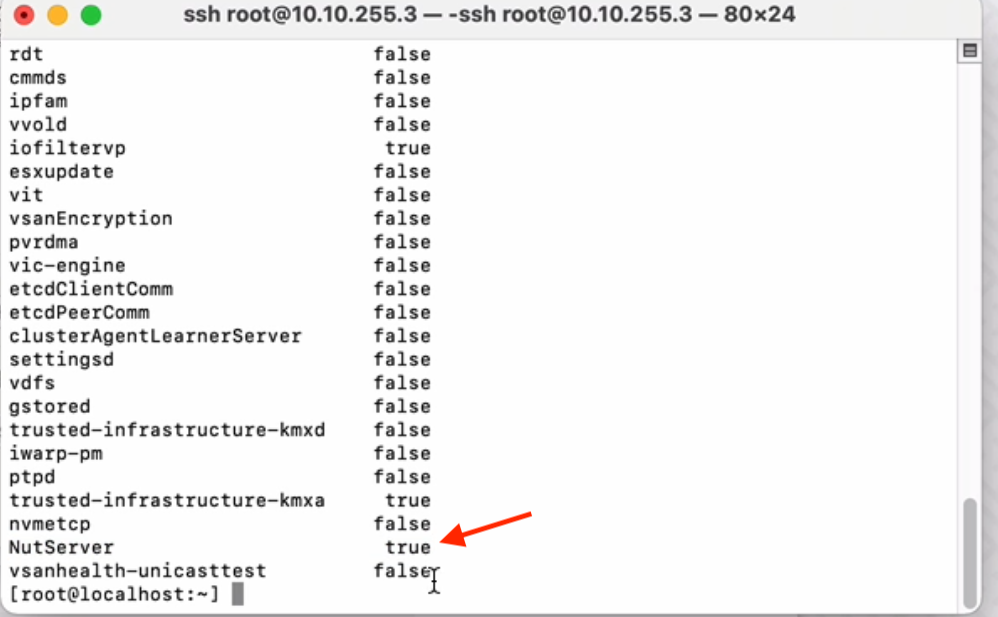

验证防火墙设置，执行以下代码：

esxcli network firewall ruleset list
# 看见NutServer为true时，表示正常。

三、验证是否正常工作

拔掉ups的电源，看ESXI和Truenas主机是否会先后关机(我测试是可以正常先后关机的)
