黄金镜像(Golden Image)是云平台虚拟机启动的镜像模板，通常由管理员基于ISO镜像或者各操作系统发行版发行的Base镜像之上添加安全合规基线配置以及预装必要的agent，如cloud-init、qemu-guest-agent、监控agent等。
手动做镜像一直是非常繁琐的事，首先需要准备一个KVM/QEMU虚拟机环境启动虚拟机，当然也可以直接在云平台基于一个Base镜像启动虚拟机。然后手动执行一系列脚本，安装各种必要工具及配置，接着把虚拟机关机，生成快照镜像，最后上传到云平台镜像仓库，预计至少需要半个小时以上完成整个黄金镜像的制作和发布。
这种方式至少存在如下几个问题：
很难维护，一旦黄金镜像需要修改某个配置，就需要重新走整个制作镜像流程，非常耗费时间。如果只是简单配置修改，倒也是可以通过把镜像文件通过loop设备挂载到本地，然后chroot文件系统去直接改。 镜像是一个二进制制品文件，没法做版本管理，无法跟踪变化，无法代码化。 基本无法串联到任何pipeline中，比如镜像漏洞扫描等。
因此还在采用如上这种效率极低的手动方式的已经很少了，往往都会借助一些镜像构建工具，本文接下来会分别介绍OpenStack私有云和AWS公有云场景下的镜像构建工具，最后将介绍多云或者混合云场景下基于Packer+Ansible的镜像构建最佳实践。
备选方案：OpenStack diskimage-builder
OpenStack维护的DIB(disk image builder)项目，目前是TripleO项目的子项目，主要用于构建OpenStack镜像。
DIB的原理就是把一些操作封装成Shell脚本，比如创建用户(devuser)、安装cloud-init(cloud-init)、配置yum源(yum)、部署tgtadm(deploy-tgtadm)等，这些脚本称为Element，位于目录diskimage-builder/diskimage_builder/elements
，你可以根据自己的需求自己定制elements，elements之间会有依赖，依赖通过element-deps文件指定，比如elements centos7的element-deps为：
cache-url redhat-common rpm-distro source-repositories yum
以devuser
Element为例，该Element为创建一个操作系统用户，脚本如下：
#!/bin/bash# ...省略部分代码user_shell_args=if [ -n "${DIB_DEV_USER_SHELL}" ]; then user_shell_args="-s ${DIB_DEV_USER_SHELL}"fiuseradd -m ${DIB_DEV_USER_USERNAME} $user_shell_argsif [ -n "${DIB_DEV_USER_PASSWORD}" ]; then echo "Setting password." echo "${DIB_DEV_USER_USERNAME}:${DIB_DEV_USER_PASSWORD}" | chpasswdfiif [ -n "${DIB_DEV_USER_PWDLESS_SUDO}" ]; then cat > /etc/sudoers.d/${DIB_DEV_USER_USERNAME} << EOF${DIB_DEV_USER_USERNAME} ALL=(ALL) NOPASSWD:ALLEOF chmod 0440 /etc/sudoers.d/${DIB_DEV_USER_USERNAME} visudo -c || rm /etc/sudoers.d/${DIB_DEV_USER_USERNAME}fiif [ -f /tmp/in_target.d/devuser-ssh-authorized-keys ]; then mkdir -p /home/${DIB_DEV_USER_USERNAME}/.ssh cp /tmp/in_target.d/devuser-ssh-authorized-keys /home/${DIB_DEV_USER_USERNAME}/.ssh/authorized_keysfichown -R ${DIB_DEV_USER_USERNAME}:${DIB_DEV_USER_USERNAME} /home/${DIB_DEV_USER_USERNAME}
可见该脚本就是使用Shell命令完成创建用户、设置密码以及配置sudo权限等工作。
DIB执行时会首先下载一个Base镜像，然后通过用户指定的elements列表，一个一个chroot进去执行，从而完成了镜像的制作，整个过程不需要启动虚拟机。这有点类似Dockerfile的构建过程，Dockerfile的每个指令都会生成一个临时的容器，然后在容器里面执行命令。DIB则每个elements都会chroot到文件系统中执行elements中的脚本。
比如制作Ubuntu 18.04镜像：
export DIB_RELEASE=bionicexport DIB_DEV_USER_USERNAME=ubuntuexport DIB_DEV_USER_PASSWORD=secretexport DIB_DEV_USER_PWDLESS_SUDO=YESdisk-image-create -o ubuntu-18.04.qcow2 vm ubuntu cloud-init-datasources devuser
DIB工具实现了OpenStack镜像自动化构建，相对手动制作镜像大大提高了效率。存在的问题是Elements是通过Shell脚本实现的，容易出错且不太好维护，很多判断逻辑都是和操作系统版本有关，很难做到完全兼容。另外，DIB通过chroot方式修改镜像，因此只支持主流的Linux操作系统，不支持Windows。
备选方案：AWS EC2 Image Builder

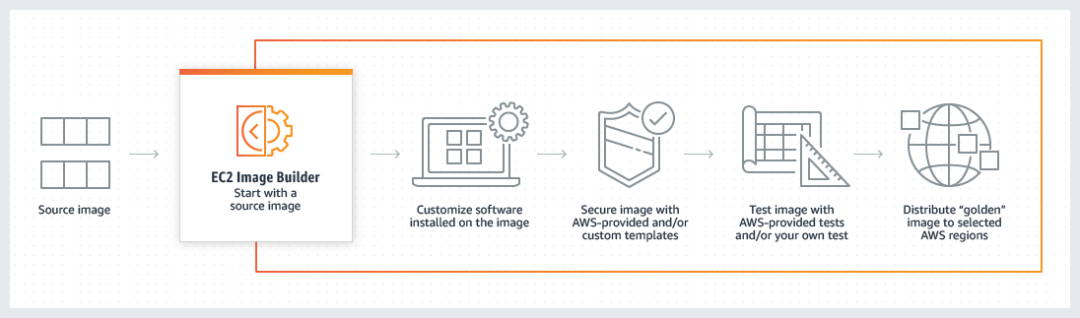

EC2 Image Builder是AWS上的镜像构建服务，它的原理是基于AWS已有托管的一个Source Base镜像启动一个EC2虚拟机实例，然后SSH到虚拟机执行一系列脚本安装软件和配置，最后创建快照制作成AMI镜像。
和DIB有点类似，EC2 Image Builder也是把一些操作封装成Shell脚本，在DIB中称为Element，而AWS上称为Component，这些Comontents可以由用户自己写，AWS也提供一些托管的Components可以直接使用，比如安装amazon-cloudwatch-agent-linux、预装apache-tomcat-9-linux等。
一个最简单的HelloWorld Component如下：
name: HelloWorldComponentdescription: This is hello world testing component.schemaVersion: 1.0phases: - name: build steps: - name: HelloWorldStep action: ExecuteBash inputs: commands: - echo "Hello World! Build." - name: validate steps: - name: HelloWorldStep action: ExecuteBash inputs: commands: - echo "Hello World! Validate." - name: test steps: - name: HelloWorldStep action: ExecuteBash inputs: commands: - echo "Hello World! Test."
和DIB不一样，DIB是通过chroot到镜像文件系统，注定无法制作Windows镜像，而EC2 Image Builder启动了一个虚拟机，Windows虚拟机可以通过WinRM执行PowerShell脚本，因此EC2 Image Builder是支持Windows的。
EC2 Image Builder除了执行脚本外，还封装了一些高级Action模块，比如从S3上上传下载文件、修改文件权限、复制文件等，通过这些高级模块不需要自己写脚本，可以简化Component。
EC2 Image Builder可以与其他生态服务结合完成自动构建，比如一旦Component代码更新或者Base镜像更新后，EC2 Image Builder会自动触发镜像构建，因此能够保证黄金镜像是最新的。
推荐方案：Packer+Ansible
Packer是Hashicorp开源的镜像构建工具，Hashicorp这个公司除了开源了Packer项目，还包括Consul、Terraform、Vault、Vagrant等非常流行的工具。
Packer的原理和EC2 Image Builder比较类似都是通过启动一个虚拟机，然后通过SSH(Linux)或者WinRM(Windows)在虚拟机环境中执行脚本完成自动化配置，最后生成镜像模板。比如制作AWS黄金镜像会创建一个EC2实例，而如果是QEMU，则通过qemu-system-x86
命令配合kickstart启动一个初始化虚拟机。
Packer支持并行在多平台上构建镜像，在混合云场景下，Packer能基于同样的标准同时并行构建公有云镜像和私有云镜像，保持多平台的镜像一致性。
除此之外，Packer和前面介绍的两个镜像构建工具不一样的是，除了支持常规的Shell或者Powershll脚本，Packer更推荐结合自动化配置管理工具构建镜像模板，比如大家熟悉的Ansible、Puppet、Chef、Salt等。
本文接下来主要简要介绍如何使用Packer + Ansible构建OpenStack以及AWS镜像。
首先介绍Packer的最主要的两个概念：
Builder：Builder就是告诉Packer要构建什么镜像（AWS Or OpenStack）以及一些必要的环境配置信息，比如AWS的AccessKey/AccessSecret、Source AMI、规格等，OpenStack的AuthURL、Project、Domain、Username、Password、Source Image等。 Provisioner：Provisioner就是告诉Packer要如何构建镜像，你可以告诉Packer执行一些Shell脚本、执行Ansible playbook等。
以构建OpenStack镜像为例，样例模板如下：
{ "variables": { "region": "RegionOne", "flavor": "m1.micro", "network_id": "695c8e70-ae94-4c39-86f0-c15dcaea7dd2", "source_image": "4e61e55b-c635-44e7-a722-674b2a454927", "ssh_username": "ubuntu" }, "builders": [ { "type": "openstack", "region": "{{user `region`}}", "ssh_username": "{{user `ssh_username`}}", "image_name": "Packer-ubuntu-20.04-x86", "source_image": "{{user `source_image`}}", "flavor": "{{user `flavor` }}", "networks": [ "{{user `network_id`}}" ] } ], "provisioners": [ { "type": "shell", "inline": [ "sudo useradd -m -r -s /bin/bash int32bit", "echo 'int32bit:1sReAe7nUGO5M' | sudo chpasswd -e" ] } ]}
这个模板只配置了一个OpenStack Builder，Provisioner也比较简单，仅通过Shell脚本创建了一个int32bit
用户。
这种JSON格式模板对于程序是友好的，但是对于程序员编写不太方便，Packer模板还支持HCL(Hashicorp Configuration Language)语言，目前还处于Beta阶段，不过亲测可以用。
Terraform使用的就是HCL，因此使用过Terraform的对HCL语言肯定不陌生了，前面的例子转化成HCL格式为：
variable "flavor" { type = string default = "m1.micro"}variable "network_id" { type = string default = "unset"}variable "region" { type = string default = "RegionOne"}variable "source_image" { type = string default = "unset"}variable "ssh_username" { type = string default = "ubuntu"}source "openstack" "test_openstack" { flavor = "${var.flavor}" image_name = "Packer-ubuntu-20.04-x86" networks = ["${var.network_id}"] region = "${var.region}" source_image = "${var.source_image}" ssh_username = "${var.ssh_username}"}build { sources = ["source.openstack.test_openstack"] provisioner "shell" { inline = [ "sudo useradd -m -r -s bin/bash int32bit", "echo 'int32bit:1sReAe7nUGO5M' | sudo chpasswd -e" ] }}

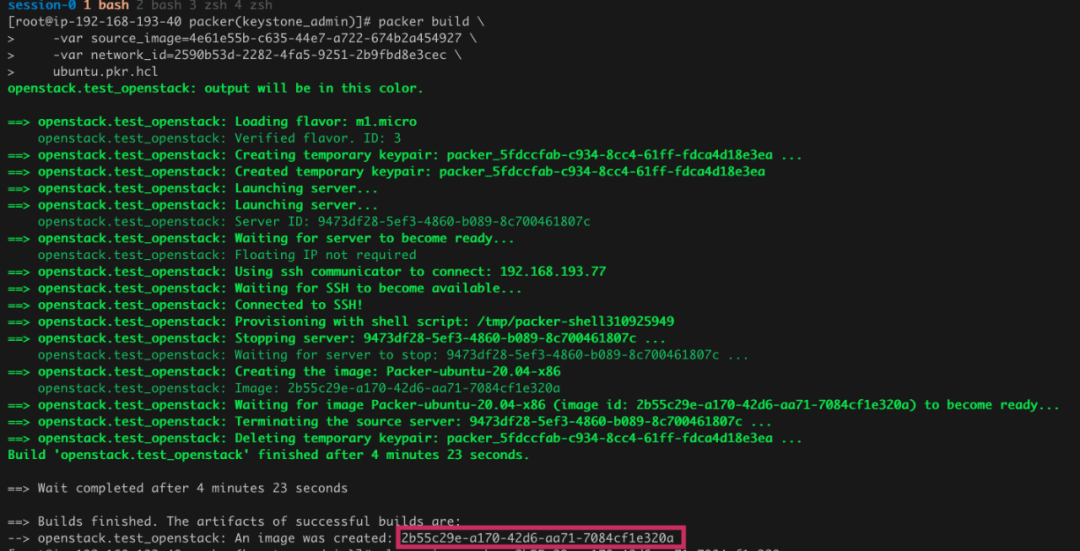

调用packer命令即可构建如上镜像:
packer build -var source_image=xxxx -var network_id=xxxx ubuntu.pkr.hcl
如上的Provisioner通过内嵌Shell脚本进行配置，简单的功能还好，复杂的配置则更推荐使用自动化配置工具，接下来以Ansible为例，介绍如何构建黄金镜像。
前面介绍的DIB、EC2 Image Builder按照功能分别拆分的Element和Component，这样便于模块化管理。使用Ansible我们可以把不同的功能划分为不同的Ansible Role。
以安装cloud-init为例，首先使用ansible-galaxy
初始化Role：
mkdir -p packer_template/ansible/rolescd packer_template/ansible/rolesansible-galaxy role init cloud-init
Role的playbook如下：
# cat ansible/roles/cloud-init/tasks/main.yml---# tasks file for cloud-init- name: Install cloud-init package: name: cloud-init state: present- name: Enable cloud-init service service: name: cloud-init enabled: true
创建入口playbook build_image.yaml
如下:
# cat ansible/build_image.yaml---- name: Config Task For Build Image hosts: all gather_facts: true become: yes become_method: sudo tasks: - name: Setup cloud-init include_role: name: cloud-init
创建Packer template，这里我们同时构建AWS和OpenStack镜像，为了使代码简单，去掉了variable
部分，OpenStack的认证信息通过环境变量获取，AWS的认证通过STS Role指定，对应template模板文件如下：
source "openstack" "test_openstack" { image_name = "Packer-test-ubuntu" flavor = "m1.micro" ports = ["695c8e70-ae94-4c39-86f0-c15dcaea7dd2"] region = "RegionOne" source_image = "4e61e55b-c635-44e7-a722-674b2a454927" ssh_username = "ubuntu"}source "amazon-ebs" "test_aws" { ami_name = "Packer-test-ubuntu" region = "cn-northwest-1" source_ami = "ami-04effa29f4d91541f" instance_type = "t2.micro" ssh_username = "ubuntu" vpc_id = "vpc-02f7b6239c82c9cd1" subnet_id = "subnet-053ab0880cea4e85c"}build { sources = [ "source.openstack.test_openstack", "source.amazon-ebs.test_aws" ] provisioner "ansible" { playbook_file = "ansible/build_image.yaml" user = "ubuntu" }
}
与前面的例子不同的是：
sources指定了多个builder，这里分别为OpenStack和AWS。 provisioner指定为 ansible
类型，指定了playbook路径。
使用packer命令执行：
packer build ubuntu.pkr.hcl

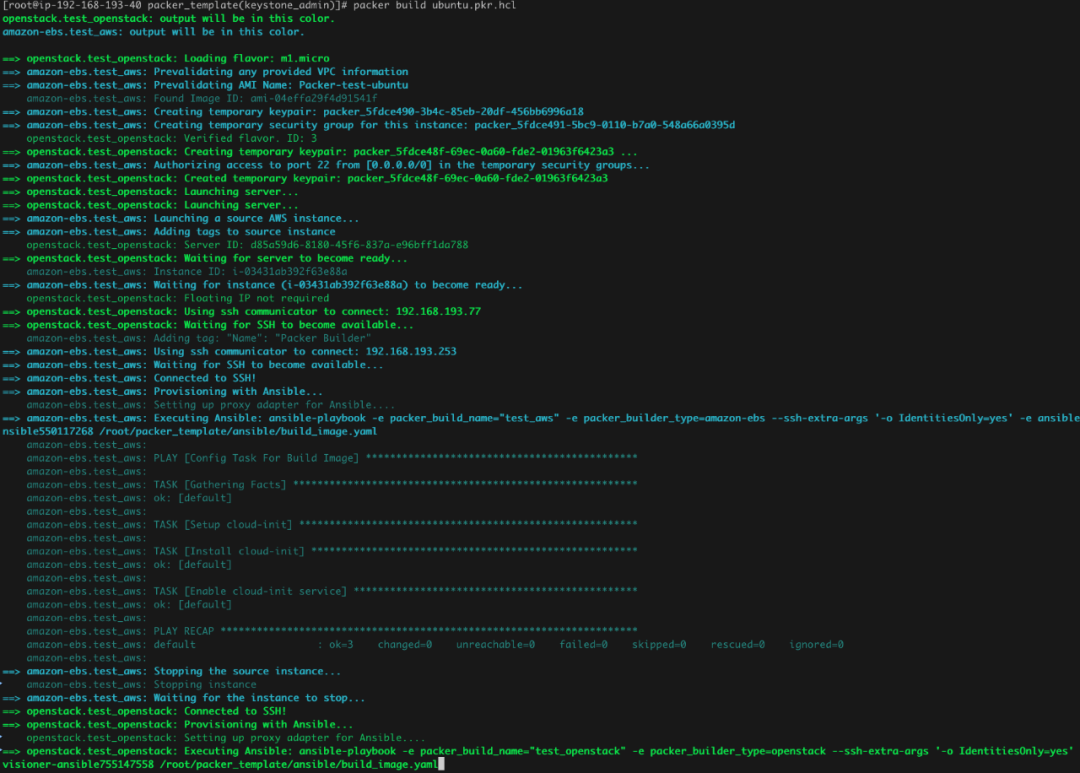

输出如图：
不同的builder通过颜色区分，最后会输出生成的所有镜像制品ID：
==> Wait completed after 5 minutes 53 seconds
==> Builds finished. The artifacts of successful builds are:
--> amazon-ebs.test_aws: AMIs were created:
cn-northwest-1: ami-071e19313c601b374
--> openstack.test_openstack: An image was created:
583a0bac-b973-47aa-8424-8929dfa99288
以上例子通过Packer+Ansible使用同一个Provision配置并行构建了OpenStack私有云镜像和AWS公有云镜像，实现黄金镜像的构建自动化和代码化。
结论
本文首先介绍了私有云场景下OpenStack DIB工具以及公有云AWS EC2 Image Builder服务两个主流镜像构建方案，对比了其优缺点，然后介绍了适合多云或者混合云场景下的Packer镜像构建工具，最后引入Packer+Ansible镜像最佳构建实践。
通过Packer可同时并行构建私有云和公有云镜像，并且由于Provision是一样的，最后构建的镜像也是完全一样的，通过Packer实现了混合云模式下镜像的统一构建和发布。
同时通过Ansible自动化工具简化了代码的编写，Ansible playbook相对Shell脚本更易于维护和管理，不需要自己脚本判断操作系统类型，Ansible会自己判断。
镜像构建完全代码化，因此可以很容易地通过代码仓库做版本控制，集成企业CICD，实现镜像的统一构建和发布。
