服务器Smart3100&2100RAID卡修改端口模式配置方法

问题描述

硬盘配置RAID或者HBA直通模式需要修改RAID卡的端口模式。

本文介绍服务器分别在legacy、UEFI模式下的配置方法。

适用产品

R5300 G4、R5500 G4、R8500 G4

解决方案

一．Legacy启动模式：

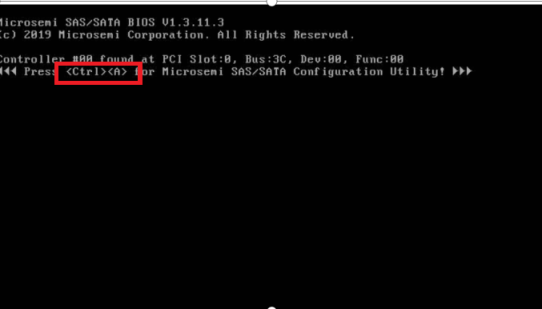

1. 服务器开机post进程中按ctrl+A进入RAID卡的配置界面，如下图所示。

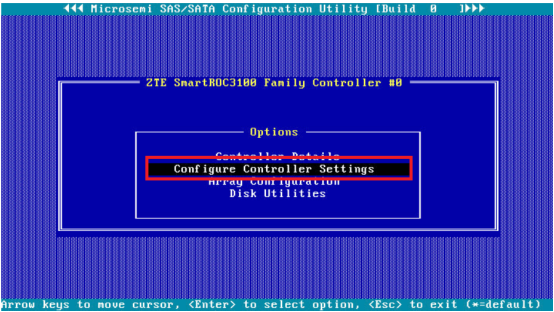

2. 选择Configuration Controller Settings项，如下图所示。

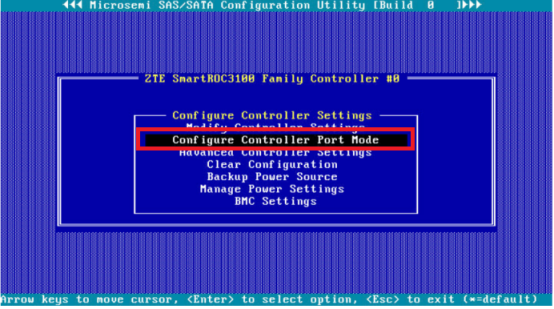

3. 选择Configure Controller Port Mode，回车，如下图所示。

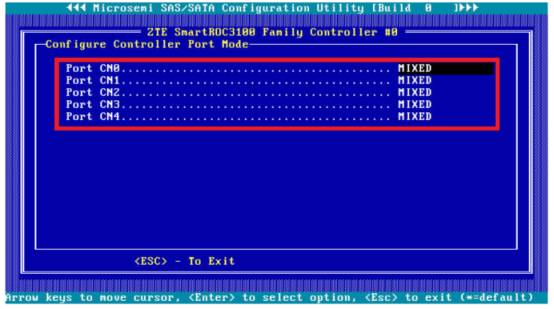

4. 查询当前的port端口模式是HBA直通盘模式，需要修改每个端口为mixed模式，如下图所示。





1. 在系统运行POST进程时，根据提示按F2/Del键进入BIOS，并使用箭头键切换到Advanced页面。

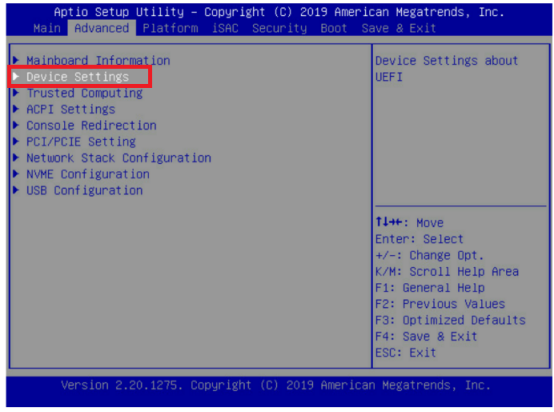

2. 使用箭头键选择Device Settings，按Enter键，进入Device Settings页面，如下图所示。

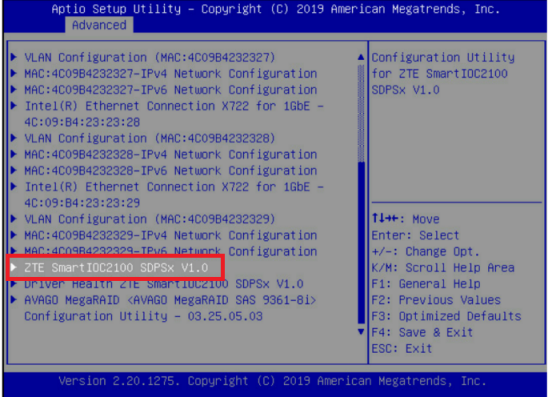

3. 在设备列表中，使用箭头键选择ZTE SmartIOC2100 SDPSx V1.0，按Enter键，进入SDPSA控制器管理界面，如下图所示。

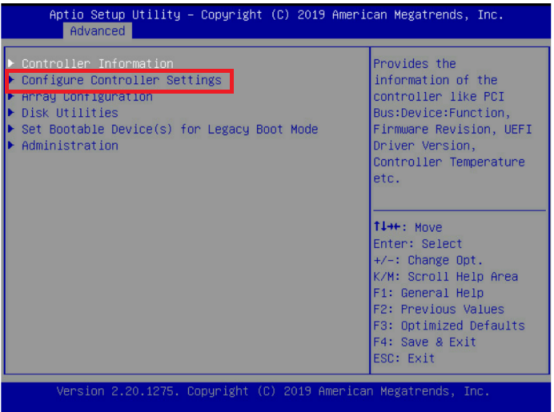

4. 在SDPSA控制器管理页面，使用箭头键选择Controller Controller Settings，按Enter键，进入SDPSA控制器高级选项设置页面，如下图所示。

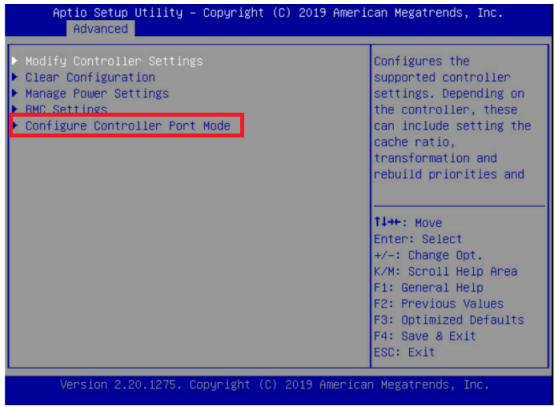

5. 使用箭头键选择Configure Controller Port Mode，按Enter键，进入端口模式设置页面，如下图所示。

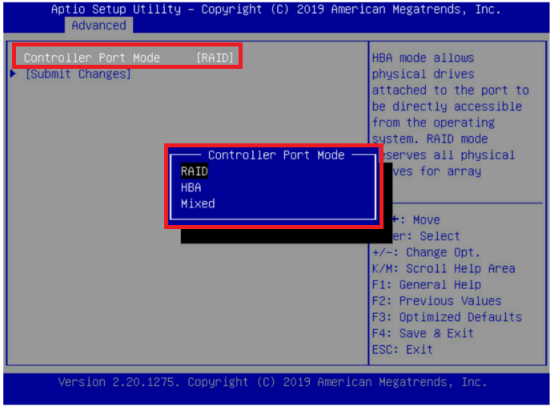

6. 使用箭头键选择Controller Port Mode，按Enter键，在弹出的菜单中选择端口模式。
7. 按Enter键确认选择。
8. 使用箭头键选择Submit Changes，保存配置。



* Smart 2100或者3100 RAID卡Port端口模式说明如下：

• HBA：将物理设备公开给操作系统。

• RAID：仅向操作系统公开RAID卷，并为阵列创建保留所有物理设备。

• Mixed：将RAID卷和物理设备都暴露给操作系统。
