3. MySQL OnLine DDL

3.1 原理

Online DDL在MySQL 5.6才开始⽀持的，在5.5及之前版本，使⽤alter table/create index等命令进行表结构修改操作均会锁表，这在生产环境上明显是不可接受的。

在MySQL 5.7，Online DDL在性能和稳定性上不断得到优化，性能有显著优势，且对业务负载影响小，停写时间可控，相对pt-osc/gh-ost来说，⽆需安装第三⽅依赖包，同时⽀持Inplace算法的Online DDL，由于⽆需拷表，所需磁盘空间也更小。

先来看⼀个常见的DDL语句：

ALTER TABLE tbl_name ADD PRIMARY KEY (column), ALGORITHM=INPLACE, LOCK=NONE;

其中，LOCK描述了DDL期间运行的并发程度，ALGORITHM描述了DDL的实现⽅式LOCK参数

1. LOCK=NONE:允许并发的查询和DML操作

2. LOCK=SHARED:允许并发的查询，但阻塞DML操作

3. LOCK=DEFAULT: 由系统决定，允许尽可能多的并发性(并发查询、DML或两者)。如果省略LOCK⼦句相当于指定 LOCK=DEFAULT

4. LOCK=EXCLUSIVE:阻塞并发查询和DML操作。

ALGORITHM参数

1. ALGORITHM=COPY：采⽤拷表⽅式进行表变更，与pt-osc/gh-ost类似；

2. ALGORITHM=INPLACE：仅需要进行引擎层数据改动，不涉及Server层；

COPY TABLE流程

1. ⾸先建⽴临时表，表结构为ALTAR TABLE更改后的结构

2. 将原表中数据导⼊到临时表（server层创建临时表，会有显⽰的IBD⽂件）

3. 删除原表

4. 将临时表rename为原来的表名

同时这⼀过程中，为了保持数据的⼀致性，中间复制数据时（Copy Table）全程锁表只读，如果有写请求进来将⽆法提供服务，将导致连接数爆张。

IN-PLACE流程

1. 建⽴⼀个临时⽂件，扫描原表主键的所有数据页

2. ⽤数据页中原表记录生成B+树，存储到临时⽂件中（innodb_temp_data_file_path临时表空间下创建临时⽂件）

3. 生成临时⽂件的过程中，将所有对原表的操作记在⼀个⽇志⽂件(rowlog)中

4. 临时⽂件生成后，将⽇志⽂件中的操作应⽤到临时⽂件，得到⼀个辑数据上与原表相同

5. 数据⽂件（⽇志⽂件记录和重放操作）

6. ⽤临时⽂件替换原表数据⽂件

这⼀过程中，alter 语句在启动的时候获取MDL写锁，但是这个写锁在真正拷贝数据之前就退化成读锁，也就是说在最耗时的copy数据到临时⽂件的过程中，原表是可以进行dml操作的，仅仅会在最后的新旧表切换阶段加锁，这个rename的时间就⾮常快了。

允许并发DML的DDL操作

• 创建/新增⼆级索引

• 重命名⼆级索引

• 删除⼆级索引

• 改变索引类型(USING {BTREE | HASH})

• 添加主键（expensive cost）

• 删除主键并增加另⼀个（expensive cost）(ALTER TABLE tbl_name DROP PRIMARY KEY, ADD PRIMARY KEY

• (column), ALGORITHM=INPLACE, LOCK=NONE;)

• 新增列（expensive cost）

• 删除列（expensive cost）

• 重命名列

• 列重新排序（expensive cost）

• 改变列默认值

• 删除列默认值

• 改变列⾃增值

• 设置列属性null/not null （expensive cost）

• 修改枚举或集合列的定义

• Change ROW_FORMAT

• Change key block size

标记为expensive cost的操作虽然允许OnlineDDL,但本⾝对服务器IO,CPU都会造成较⾼负担，同时会导致复制阻塞，造成另⼀种形式的从库复制延迟，所以如果是⼤表，建议业务低峰期执行

不允许并发DML的DDL操作

• 添加全⽂索引

• 添加空间索引

• 删除主键

• 改变列数据类型

• 添加⾃增列（新增列->变为⾃增列）

• 变更表字符集

• 修改数据类型长度

特例：varchar字符长度从10变更到小于255 采⽤inplace⽅式不会锁表；从255变更到10会锁表；

自 MySQL 5.6 起，MySQL 原生支持 Online DDL，即在执行 DDL 期间允许执行 DML(insert、update、delete)。了解 Online DDL 先了解一下之前 DDL 的 2 种算法 copy 和 inplace。

Copy：

1. 按照原表定义创建一个新的临时表

2. 对原表加写锁（禁止 DML，允许 select）

3. 步骤 1）建立的临时表执行 DDL

4. 将原表中的数据 copy 到临时表

5. 释放原表的写锁

6. 将原表删除，并将临时表重命名为原表

可见，采用 copy 方式期间需要锁表，禁止 DML，因此是非 Online 的。比如：删除主键、修改列类型、修改字符集，这些操作会导致行记录格式发生变化（无法通过全量 + 增量实现 Online）。

Inplace：

在原表上进行更改，不需要生成临时表，不需要进行数据 copy 的过程。

根据是否行记录格式，分为两类：

rebuild：需要重建表（重新组织聚簇索引）。比如 optimize table、添加索引、添加/删除列、修改列 NULL/NOT NULL 属性等；

no-rebuild：不需要重建表，只需要修改表的元数据，比如删除索引、修改列名、修改列默认值、修改列自增值等。

对于 rebuild 方式实现 Online 是通过缓存 DDL 期间的 DML，待 DDL 完成之后，将 DML 应用到表上来实现的。例如，执行一个 alter table A engine=InnoDB; 重建表的 DDL 其大致流程如下：

1. 建立一个临时文件，扫描表 A 主键的所有数据页；

2. 用数据页中表 A 的记录生成 B+ 树，存储到临时文件中；

3. 生成临时文件的过程中，将所有对 A 的操作记录在一个日志文件（row log）中；

4. 临时文件生成后，将日志文件中的操作应用到临时文件，得到一个逻辑数据上与表 A 相同的数据文件；

5. 用临时文件替换表 A 的数据文件。

说明：

1. 在 copy 数据到新表期间，在原表上是加的 MDL 读锁（允许 DML，禁止 DDL）

2. 在应用增量期间对原表加 MDL 写锁（禁止 DML 和 DDL）

3. 根据表A重建出来的数据是放在 tmp_file 里的，这个临时文件是 InnoDB 在内部创建出来的，整个 DDL 过程都在 InnoDB 内部完成。对于 server 层来说，没有把数据挪动到临时表，是一个原地操作，这就是“inplace”名称的来源。

3.2 用法

mysql> alter table qa modify y11 varchar(13) not null default "",algorithm=inplace,lock=none;

3.3 Online DDL的优缺点与后续优化

优点

综合上面的分析，目前Online DDL的优势包括： - 性能有显著优势，且对业务负载影响小，停写时间可控； - 操作简单，直接执行alter table或类似命令即可，无需安装第三方工具和依赖包； - 所需存储空间少，pt-osc/gh-ost均需要创建新表并拷贝数据，因此需要有不小于表大小的空闲存储空间。但对于加列和加索引等支持Inplace算法的Online DDL，无需拷表，空间大大节省； - 不会产生大量binlog，pt-osc/gh-ost拷表时会产生大量binlog文件，这即增大了最多表空间大小一倍的存储空间，而且也容易造成复制延迟，降低了从库的可读性，放大了服务不可用风险。

缺点

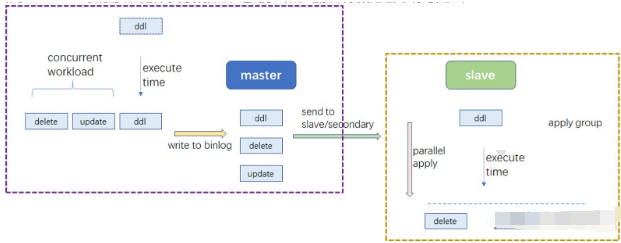

似乎Online DDL仅有的缺点是会导致复制阻塞，造成另一种形式的从库复制延迟。其示意图如下：

主库上ddl和dml可以并发执行，在group commit阶段依次写入到binlog文件中，这些binlog传到从库上，由并行复制的worker线程回放。

通俗来说，由于并行复制是以group为单位进行回放的，ddl作为单独一个group，只有执行完才能进行下一个group回放，这意味在主库上与ddl差不多时间提交但binlog写在ddl之后的那些dml，其复制延迟会大于ddl的执行时间。

4. DDL工具性能对比测试

测试时，我们使用sysbench来模拟有无业务负载的场景。DDL操作考虑加列和加索引这两种。测试数据量为1k万条记录。测试结果如下。

4.1 无负载测试

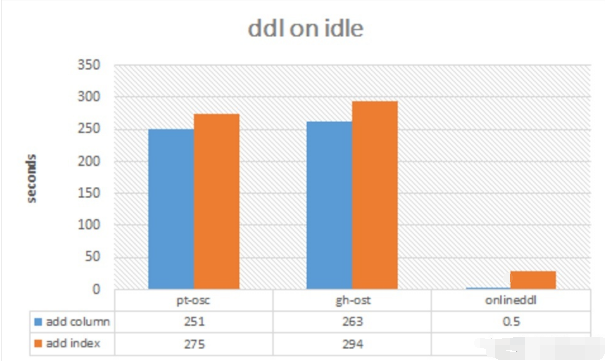

从图中可以看出，Online DDL的性能明显好于2种第三方工具。

4.2 有负载测试

负载配置：

oltp.lua   --oltp_tables_count=4 --oltp-table-size=10000000 --rand-init=on --num-threads=32

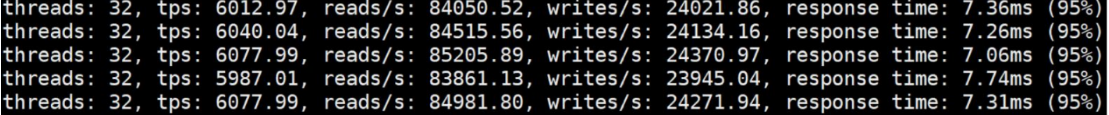

负载tps值约6k：

测试时，pt-osc和Online DDL均顺利完成，但gh-ost无法结束，将并发数调整为5后才达到与pt-osc相似的性能表现。 gh-ost负载配置：

oltp.lua   --oltp_tables_count=4 --oltp-table-size=10000000 --rand-init=on --num-threads=5

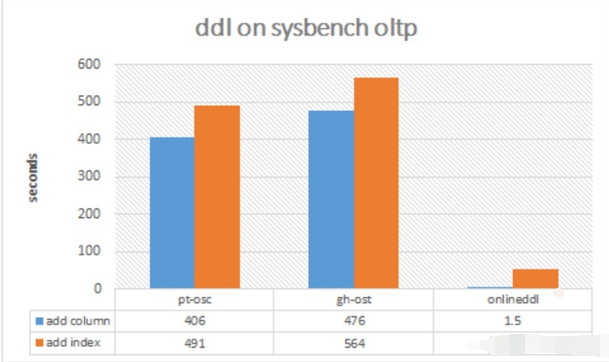

性能测试结果如下：

综合考虑有无负载情况，Online DDL的性能均大大优于2种第三方工具，进一步对比在这2种工具。可以看到pt-osc在性能和高负载情况下的稳定性均好于gh-ost。

4.3 DDL操作对业务负载的影响

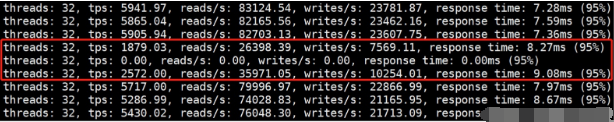

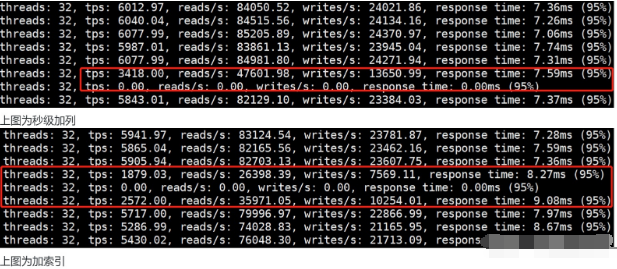

Online DDL执行期间对业务负载影响较小，从6k降为5.8k左右。但在切换阶段会出现秒级地停写情况，如下所示：

pt-osc对业务负载的影响相比Online DDL和gh-ost都大，操作期间，性能从6k降为5.2k左右。

gh-ost虽然在高业务负载情况下无法完成DDL操作，但对性能的影响较小，与Online DDL相近，但其也不会出现停写情况，这与pt-osc相似。
