Python可以做一切，除了不会生孩子。

Python to Dynamo to Revit，实现市面上Revit插件的各种功能！

Python 提供了更多可实现的方法来编写条件语句（if/then）和循环。Python 是一个强大的工具，可以扩展 Dynamo 的功能，并允许用几行简洁的代码替换许多节点。

Python 节点

与代码块一样，Python 节点是可视化编程环境中的脚本接口。Python 节点可以在库中的 Core>Scripting 下找到。双击节点打开 python 脚本编辑器（也可以右键单击节点并选择Edit...）。

在该节点内写代码不会提示和补全，对小白不是很友好，可以到 PyCharm 软件中写代码，调试好后粘贴回来。

Revit元素的属性

元素除了可见的参数、几何属性外，还有部分藏在深处的用户不大用的上的属性，需要借助Lookup插件来获取。

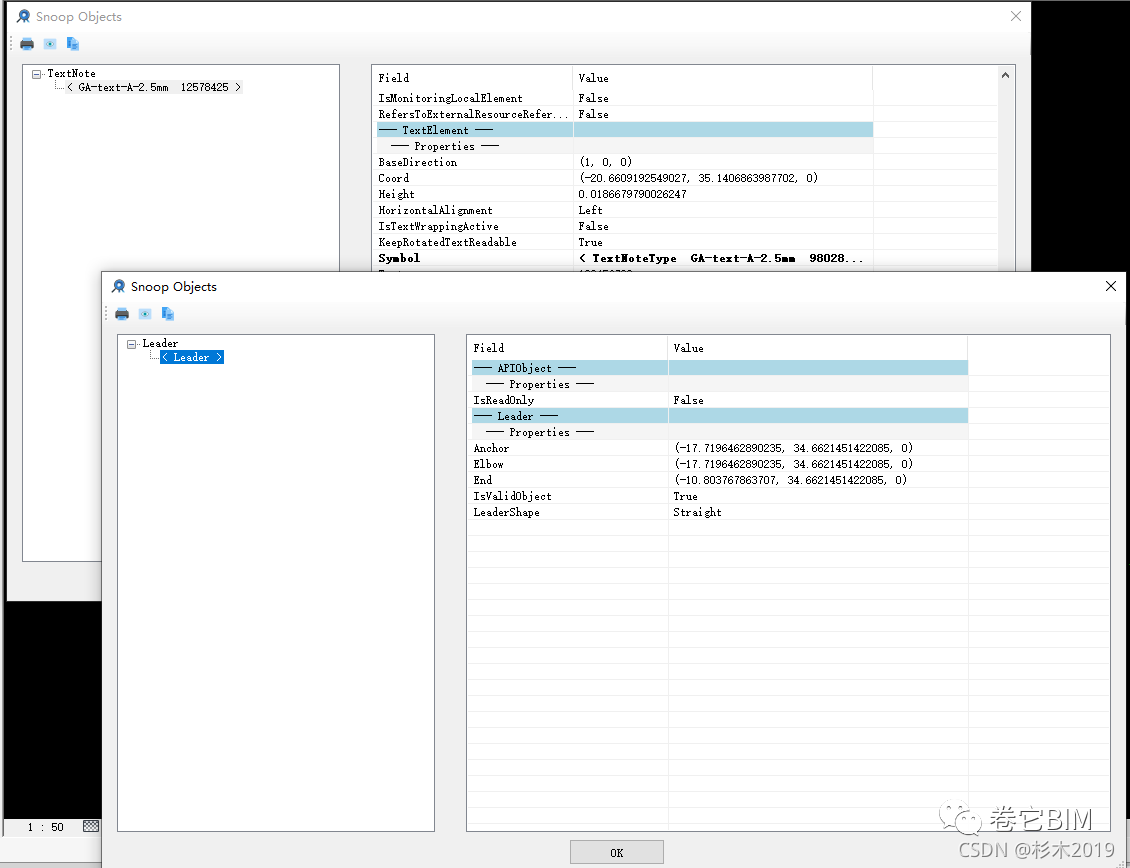

通过Lookup查看属性：

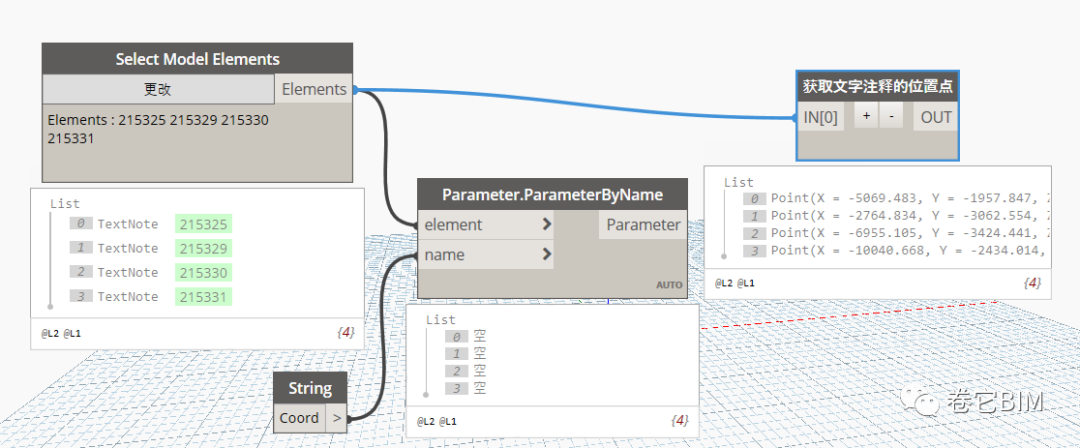

例如：文字注释元素的位置信息无法像可转化为几何图形的元素一样从solid 中 get 质心点，它的位置信息储存在 Coord 中，而这个参数在Dynamo中用节点 Parameter.ParameterByName 获取不到，虽然程序不报错，得到的是空值。

程序语言的方法

通过现有节点无法获取到值，而在属性中可以查询到，所以一定有方法拿到，使用 Python 来实现。

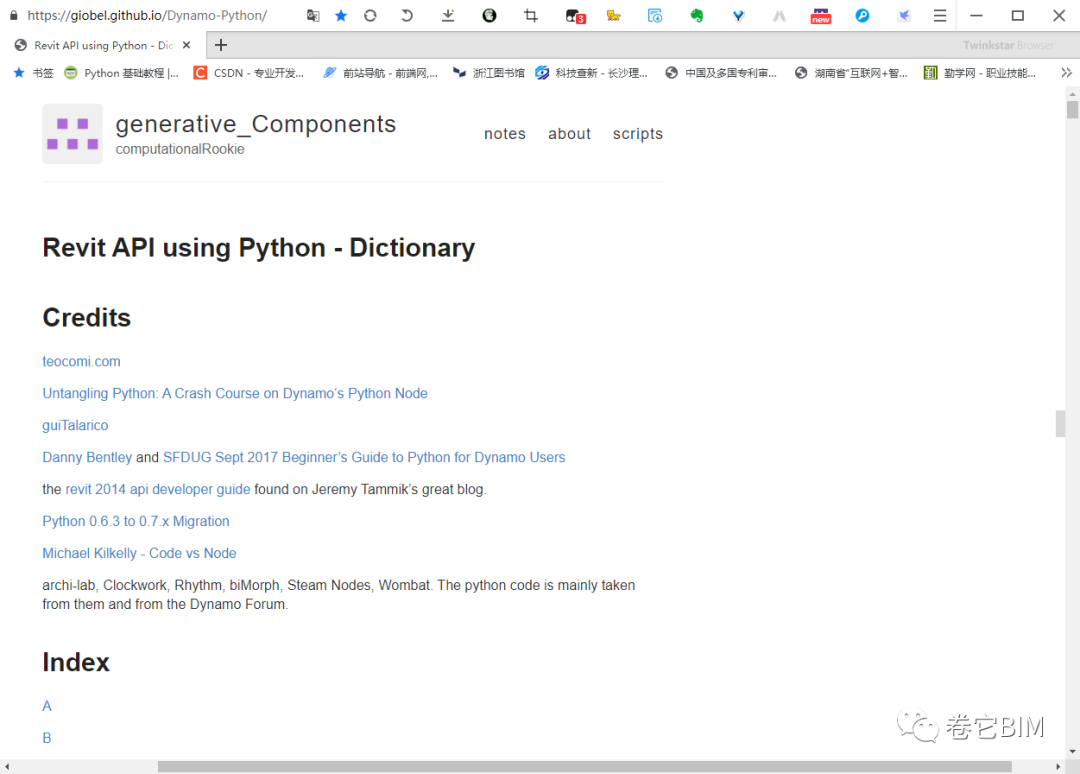

所有元素、事务的处理方法在软件的API文档中均可查询得到。但是，在前期熟悉过程中可以在 https://giobel.github.io/Dynamo-Python/ 这里查找需要用到的常用方法。

https://giobel.github.io/Dynamo-Python/

例如：获取文字注释的 Coord 的值，用TextNote_coord = i.Coord就可以拿到，这个坐标是Revit空间中的，再用TextNote_point = TextNote_coord.ToPoint()转化为Dynamo中的XYZ坐标点图元。

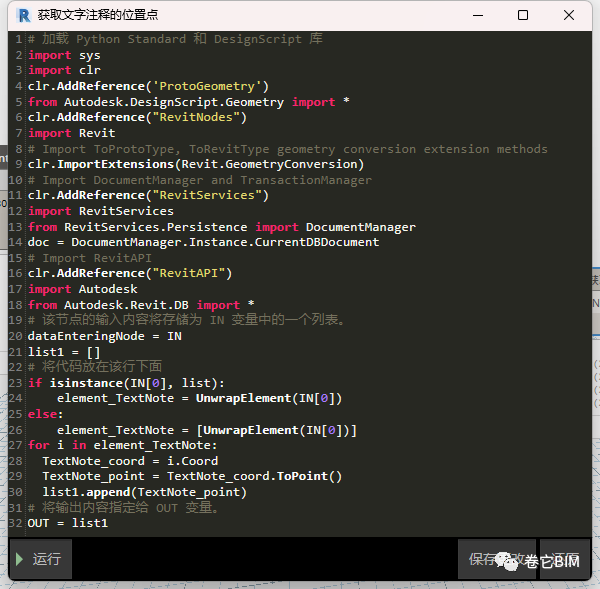

# 加载 Python Standard 和 DesignScript 库
import sys
import clr
clr.AddReference('ProtoGeometry')
from Autodesk.DesignScript.Geometry import *
clr.AddReference("RevitNodes")
import Revit
# Import ToProtoType, ToRevitType geometry conversion extension methods
clr.ImportExtensions(Revit.GeometryConversion)
# Import DocumentManager and TransactionManager
clr.AddReference("RevitServices")
import RevitServices
from RevitServices.Persistence import DocumentManager
doc = DocumentManager.Instance.CurrentDBDocument
# Import RevitAPI
clr.AddReference("RevitAPI")
import Autodesk
from Autodesk.Revit.DB import *
# 该节点的输入内容将存储为 IN 变量中的一个列表。
dataEnteringNode = IN
list1 = []
# 将代码放在该行下面
if isinstance(IN[0], list):
  element_TextNote = UnwrapElement(IN[0])
else:
  element_TextNote = [UnwrapElement(IN[0])]
for i in element_TextNote:
  TextNote_coord = i.Coord
  TextNote_point = TextNote_coord.ToPoint()
  list1.append(TextNote_point)
# 将输出内容指定给 OUT 变量。
OUT = list1
