Oracle Database 21c新特性讲座（5）——区块链表、设定表空间的默认加密算法、使用Database Vault

甲骨文云技术 2020-12-31

974

这是Oracle Database 21c新特性讲座的第5讲，也是本实验讲座的最后一讲，在今天的内容中将为大家介绍区块链表、表空间加密算法与Database Vault。

实验5-1:区块链表

区块链表在Oracle Database 20c当中就为大家提供了，关于它的详细介绍可以参考如Oracle Database 20c：区块链表，在今天的实验中，我们通过例子为大家复习一遍。

我们在auditor用户下面创建一个区块链表AUDITOR.LEDGER_EMP，用它来记录HR.EMPLOYEES表的变化。大家他用过观察下面的建表语句可以知道，这个表除非31天没有更新，否则不能被删除，表中的数据也不能被删除。需要注意的是，当前版本中，表的保存时间至少为16天。

SQL> CREATE BLOCKCHAIN TABLE ledger_emp (employee_id NUMBER, salary NUMBER)
  2  NO DROP UNTIL 31 DAYS IDLE
  3  NO DELETE LOCKED
  4  HASHING USING "SHA2_512" VERSION "v1";

Table created.

SQL>

可以通过数据字典user_blockchain_tables查询区块链表的信息。可以通过user_tab_cols查询区块链表内部用于记录的详细字段信息。

SQL> SELECT row_retention, row_retention_locked, table_inactivity_retention, hash_algorithm FROM  user_blockchain_tables WHERE table_name='LEDGER_EMP';

ROW_RETENTION ROW TABLE_INACTIVITY_RETENTION HASH_ALG
------------- --- -------------------------- --------
              YES                         31 SHA2_512

SQL>
SQL> SELECT internal_column_id "Col ID", SUBSTR(column_name,1,30) "Column Name", SUBSTR(data_type,1,30) "Data Type", data_length "Data Length" FROM   user_tab_cols WHERE  table_name = 'LEDGER_EMP' ORDER BY internal_column_id;

    Col ID Column Name              Data Type                    Data Length
---------- ------------------------ ---------------------------- -----------
         1 EMPLOYEE_ID              NUMBER                                22
         2 SALARY                   NUMBER                                22
         3 ORABCTAB_INST_ID$        NUMBER                                22
         4 ORABCTAB_CHAIN_ID$       NUMBER                                22
         5 ORABCTAB_SEQ_NUM$        NUMBER                                22
         6 ORABCTAB_CREATION_TIME$  TIMESTAMP(6) WITH TIME ZONE           13
         7 ORABCTAB_USER_NUMBER$    NUMBER                                22
         8 ORABCTAB_HASH$           RAW                                 2000
         9 ORABCTAB_SIGNATURE$      RAW                                 2000
        10 ORABCTAB_SIGNATURE_ALG$  NUMBER                                22
        11 ORABCTAB_SIGNATURE_CERT$ RAW                                   16
        12 ORABCTAB_SPARE$          RAW                                 2000

12 rows selected.

SQL>

接下来我们使用不同的用户向区块链表中写入数据，然后通过数据字典查看一下内部的记录情况。

[oracle@henry ~]$ sqlplus auditor@pdb1

SQL*Plus: Release 21.0.0.0.0 - Production on Mon Dec 28 04:15:59 2020
Version 21.1.0.0.0

Copyright (c) 1982, 2020, Oracle.  All rights reserved.

Enter password:
Last Successful login time: Mon Dec 28 2020 04:04:35 +00:00

Connected to:
Oracle Database 21c EE High Perf Release 21.0.0.0.0 - Production
Version 21.1.0.0.0

SQL> INSERT INTO ledger_emp VALUES (106,12000);

1 row created.

SQL> commit;

Commit complete.

SQL>

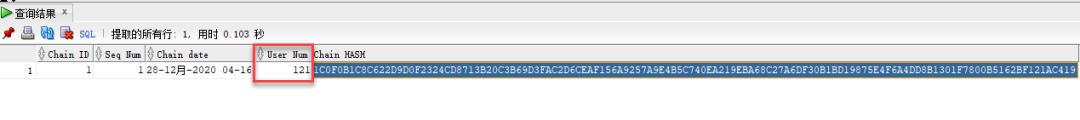

我们刚才使用auditor用户登录并插入数据，我们看看数据字典当中是如何记录的。我们看到User Num对应的数值是121.

ELECT ORABCTAB_CHAIN_ID$ "Chain ID", ORABCTAB_SEQ_NUM$ "Seq Num", to_char(ORABCTAB_CREATION_TIME$,'dd-Mon-YYYY hh-mi') "Chain date", ORABCTAB_USER_NUMBER$ "User Num", ORABCTAB_HASH$ "Chain HASH" FROM   ledger_emp;

上面看到的121对应着V$session当中的user#,通过下面的查询，我们可以看到上面区块链表中的记录是AUDITOR用户插入的。

SQL> select user#,username from v$session where user#=121;

     USER# USERNAME
---------- ----------------------------------------
       121 AUDITOR

接下来我们换hr用户对这个区块链表插入记录，然后再使用上面的SQL语句查询数据字典，来了解区块链变内部的记录变化。

[oracle@henry ~]$ sqlplus hr@pdb1

SQL*Plus: Release 21.0.0.0.0 - Production on Mon Dec 28 04:37:17 2020
Version 21.1.0.0.0

Copyright (c) 1982, 2020, Oracle.  All rights reserved.

Enter password:
Last Successful login time: Mon Dec 28 2020 04:36:36 +00:00

Connected to:
Oracle Database 21c EE High Perf Release 21.0.0.0.0 - Production
Version 21.1.0.0.0

SQL> INSERT INTO  auditor.ledger_emp VALUES (106,24000);

1 row created.

SQL> commit;

Commit complete.

SQL>

接下来我们通过数据字典查看一下区块链表的变化。我们发现多了一条记录，并且user num是119.

我们通过v$session查询这个119是谁。

SQL> select user#,username from v$session where user#=119;

     USER# USERNAME
---------- ----------------------------------------
       119 HR

在我们介绍20c新特性的时候，介绍到区块链表的记录删除规则，如果我们在创建区块链表的时候，设定了表中记录可以在特定条件下删除，那么当条件满足时，是可以删除的（可以参考：Oracle Database 20c：区块链表中的介绍）。

下面我们对刚才创建的区块链表中的记录进行删除操作。我们使用delete语句删除记录的时候，会收到如下报错信息ORA-5717，通过oerr查询，可以看到具体的错误原因及解决方案。因为刚才的操作就是不被允许的，所以对应的Action是no action requitd.

[oracle@henry ~]$ sqlplus auditor@pdb1

SQL*Plus: Release 21.0.0.0.0 - Production on Mon Dec 28 04:57:34 2020
Version 21.1.0.0.0

Copyright (c) 1982, 2020, Oracle.  All rights reserved.

Enter password:
Last Successful login time: Mon Dec 28 2020 04:25:26 +00:00

Connected to:
Oracle Database 21c EE High Perf Release 21.0.0.0.0 - Production
Version 21.1.0.0.0

SQL> DELETE FROM ledger_emp WHERE ORABCTAB_USER_NUMBER$ = 119;
DELETE FROM ledger_emp WHERE ORABCTAB_USER_NUMBER$ = 119
            *
ERROR at line 1:
ORA-05715: operation not allowed on the blockchain table


SQL>

[oracle@henry ~]$ oerr ora 5715
05715, 0000, "operation not allowed on the blockchain table"
// *Cause: The table was insert-only table and, therefore, could not be
//         updated or deleted.
//
// *Action: No action required.
//
[oracle@henry ~]$

如果想删除区块链表中满足删除条件的记录，要使用BLOCKCHAIN_TABLE.DELETE_EXPIRED_ROWS这个存储过程来完成。下面我们就使用它对表中的数据进行删除，但因为这个表中的记录是刚创建的，不满足删除条件，所以最后的输出结果是0条记录被删除。需要注意的是如果是在20c当中，使用的删除记录存储过程是：DBMS_BLOCKCHAIN_TABLE.DELETE_ROWS。

SQL> DECLARE
  NUMBER_ROWS NUMBER;
BEGIN
  DBMS_BLOCKCHAIN_TABLE.DELETE_EXPIRED_ROWS('AUDITOR','LEDGER_EMP', null, NUMBER_ROWS);
  DBMS_OUTPUT.PUT_LINE('Number of rows deleted=' || NUMBER_ROWS);
END;
/
Number of rows deleted=0

PL/SQL procedure successfully completed.

SQL>

关于表的drop，区块链表在特定条件下是可以被drop的，以我们刚刚创建的区块链表为例，我们在创建的时候设定了如果这个区块链表31天处于非活动状态，那么这个表就可以被drop掉了。因为当前不满足删除条件，所以使用drop语句的时候，会报如下错误。

SQL> DROP TABLE ledger_emp;
DROP TABLE ledger_emp
           *
ERROR at line 1:
ORA-05723: drop blockchain table LEDGER_EMP not allowed

接下来我们可以通过存储过程DBMS_BLOCKCHAIN_TABLE.VERIFY_ROWS来验证区块链表中的数据有效性。

SQL> DECLARE
  2    row_count NUMBER;
  3    verify_rows NUMBER;
  4    instance_id NUMBER;
  5  BEGIN
  6    FOR instance_id IN 1 .. 2 LOOP
  7      SELECT COUNT(*) INTO row_count FROM auditor.ledger_emp WHERE ORABCTAB_INST_ID$=instance_id;
  8      DBMS_BLOCKCHAIN_TABLE.VERIFY_ROWS('AUDITOR','LEDGER_EMP', NULL, NULL, instance_id, NULL, verify_rows);
  9      DBMS_OUTPUT.PUT_LINE('Number of rows verified in instance Id '|| instance_id || ' = '|| row_count);
 10    END LOOP;
 11  END;
 12
Number of rows verified in instance Id 1 = 2
Number of rows verified in instance Id 2 = 0

PL/SQL procedure successfully completed.

SQL>

实验5-2:设定表空间的默认加密算法

我们首先查询一下当前的默认表空间加密算法。

SQL> SHOW PARAMETER TABLESPACE_ENCRYPTION_DEFAULT_ALGORITHM

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
tablespace_encryption_default_algori string      AES128
thm
SQL>

接下来我们将系统的表空间默认加密算法改成AES192，然后创建一个新的表空间，看看是否生效。通过观察发现，之前创建的表空间的加密算法为AES128，而新创建的表空间加密算法为AES192.

SQL> ALTER SYSTEM SET TABLESPACE_ENCRYPTION_DEFAULT_ALGORITHM=AES192;

System altered.

SQL>
SQL> CREATE TABLESPACE tbstest DATAFILE '/u02/app/oracle/oradata/DB21C_ICN1B6/test01.dbf' SIZE 2M;

Tablespace created.

SQL> SELECT name, encryptionalg FROM v$tablespace t, v$encrypted_tablespaces v WHERE t.ts#=v.ts#;

NAME                           ENCRYPT
------------------------------ -------
USERS                          AES128
USERS1                         AES128
USERS2                         AES128
LEDGERTBS                      AES128
TBSTEST                        AES192

实验5-3:使用Database Vault

数据库堡垒在Oracle早期的版本当中就为大家提供了，记得十年前为一个客户onsite授课的时候，先坐国际航班然后转国内航班，再转机场巴士，然后是计程车，最后乘坐三轮车到达客户现场，现在想起来都觉得是一段很神奇的经历。

数据库堡垒，我们通常叫做DV，可以严格限制数据库中的数据访问，权限设置非常灵活，在广大的司法、公安、金融等对数据防止篡改和防止越权访问的客户中广泛被应用。DV在Oracle Database 21c当中也有了很多增强。

我们用管理账户登录，查看一下当前DV_ALLOW_COMMON_OPERATION的状态。当前状态为False，没有进行访问保护。

[oracle@henry ~]$ sqlplus c##sec_admin

SQL*Plus: Release 21.0.0.0.0 - Production on Mon Dec 28 06:08:54 2020
Version 21.1.0.0.0

Copyright (c) 1982, 2020, Oracle.  All rights reserved.

Enter password:
Last Successful login time: Mon Dec 28 2020 05:34:04 +00:00

Connected to:
Oracle Database 21c EE High Perf Release 21.0.0.0.0 - Production
Version 21.1.0.0.0

SQL> SELECT * FROM DVSYS.DBA_DV_COMMON_OPERATION_STATUS;

NAME                      STATU
------------------------- -----
DV_ALLOW_COMMON_OPERATION FALSE

首先我们测试一下，在没有设定访问规则的时候的用户访问数据情况。我们有两个CDB上的common user：c##test1和c##test2，在c##test1下面有两张表，一个是在CDB全局访问的g_emp另外一个是在PDB本地访问的l_emp。我们通过授权让c##test2用户可以访问当这两张表，g_emp和l_emp。观察下方输出，c##test1和c##test2这两个用户对于c##test1.g_emp这个全局表都可以访问。

SQL> CONNECT c##test1
Enter password:
Connected.
SQL> SELECT * FROM c##test1.g_emp;

NAME           SALARY
---------- ----------
EMP_GLOBAL       1000

SQL> CONNECT c##test2
Enter password:
Connected.
SQL> SELECT * FROM c##test1.g_emp;

NAME           SALARY
---------- ----------
EMP_GLOBAL       1000

接下来使用c##test1和c##test2查询位于pdb上面的l_emp表。发现这两个用户都可以访问。

SQL> CONNECT c##test1@pdb1
Enter password:
Connected.
SQL> SELECT * FROM c##test1.l_emp;

NAME           SALARY
---------- ----------
EMP_LOCAL        2000

SQL> CONNECT c##test2@pdb1
Enter password:
Connected.
SQL> SELECT * FROM c##test1.l_emp;

NAME           SALARY
---------- ----------
EMP_LOCAL        2000

接下来我们设定在common object上使用公共规则或强制域，测试表数据可访问性。首先使用DV管理用户登录CDB并创建访问规则，这个规则用于保护CDB上的数据表（当前例子中的g_emp），创建规则之后，将受保护的对象加入这个规则当中。关于DV的详细说明，大家可以参考docs.oracle.com中的解释。

[oracle@henry ~]$ sqlplus c##sec_admin

SQL*Plus: Release 21.0.0.0.0 - Production on Mon Dec 28 06:21:21 2020
Version 21.1.0.0.0

Copyright (c) 1982, 2020, Oracle.  All rights reserved.

Enter password:
Last Successful login time: Mon Dec 28 2020 06:08:58 +00:00

Connected to:
Oracle Database 21c EE High Perf Release 21.0.0.0.0 - Production
Version 21.1.0.0.0

SQL> BEGIN
DBMS_MACADM.CREATE_REALM(
  realm_name    => 'Root Test Realm',
  description   => 'Test Realm description',
  enabled       => DBMS_MACUTL.G_YES,
  audit_options => DBMS_MACUTL.G_REALM_AUDIT_FAIL,
  realm_type    => 0);
END;
/

PL/SQL procedure successfully completed.
SQL> BEGIN
DBMS_MACADM.ADD_OBJECT_TO_REALM(
  realm_name   => 'Root Test Realm',
  object_owner => 'C##TEST1',
  object_name  => '%',
  object_type  => '%');
END;
/

PL/SQL procedure successfully completed.

现在使用c##test1和c##test2登录，来访问在CDB当中的g_emp。发现c##test2已经无法访问原来可以访问的g_emp，即便它有DBA权限。

SQL> CONNECT c##test1
Enter password:
Connected.
SQL> SELECT * FROM c##test1.g_emp;

NAME           SALARY
---------- ----------
EMP_GLOBAL       1000

SQL> CONNECT c##test2
Enter password:
Connected.
SQL>  SELECT * FROM c##test1.g_emp;
 SELECT * FROM c##test1.g_emp
                        *
ERROR at line 1:
ORA-01031: insufficient privileges

接下来我们看看pdb1当中的l_emp都否可以被两个用户访问。通过观察c##test2用户因为有DBA权限，依旧可以访问pdb1上的c##test1下面的表l_emp。

SQL> CONNECT c##test1@pdb1
Enter password:
Connected.
SQL> SELECT * FROM c##test1.l_emp;

NAME           SALARY
---------- ----------
EMP_LOCAL        2000

SQL>  CONNECT c##test2@pdb1
Enter password:
Connected.
SQL> SELECT * FROM c##test1.l_emp;

NAME           SALARY
---------- ----------
EMP_LOCAL        2000

我们现在将刚才创建的realm删除，重现在CDB级别创建一个realm，只不过要将realm_type由原来的0改成1，然后看看效果。

SQL> CONNECT c##sec_admin
Enter password:
Connected.
SQL> EXEC DBMS_MACADM.DELETE_REALM_CASCADE('Root Test Realm')

PL/SQL procedure successfully completed.

SQL> BEGIN
DBMS_MACADM.CREATE_REALM(
realm_name    => 'Root Test Realm',
description   => 'Test Realm description',
enabled       => DBMS_MACUTL.G_YES,
audit_options => DBMS_MACUTL.G_REALM_AUDIT_FAIL,
realm_type    => 1);
END;
/

PL/SQL procedure successfully completed.

SQL> BEGIN
DBMS_MACADM.ADD_OBJECT_TO_REALM(
realm_name   => 'Root Test Realm',
object_owner => 'C##TEST1',
object_name  => '%',
object_type  => '%');
END;
/

PL/SQL procedure successfully completed.

我们依旧使用上面的登录方式做相同的访问。发现CDB当中的g_emp即便是它的owner也无法访问了，关于创建realm的参数配置，大家去参考docs.oracle.com官方文档即可。

SQL> CONNECT c##test1
Enter password:
Connected.
SQL> SELECT * FROM c##test1.g_emp;
SELECT * FROM c##test1.g_emp
                       *
ERROR at line 1:
ORA-01031: insufficient privileges


SQL> CONNECT c##test2
Enter password:
Connected.
SQL> SELECT * FROM c##test1.g_emp;
SELECT * FROM c##test1.g_emp
                       *
ERROR at line 1:
ORA-01031: insufficient privileges

接下来使用这两个common user查询pdb1上的l_emp，都可以访问。因为刚才创建的realm是针对容器数据库的。为了后面的实验，我们将刚才创建的realm删除掉。

SQL> CONNECT c##test1@pdb1
Enter password:
Connected.
SQL> SELECT * FROM c##test1.l_emp;

NAME           SALARY
---------- ----------
EMP_LOCAL        2000
SQL> CONNECT c##test2@pdb1
Enter password:
Connected.
SQL> SELECT * FROM c##test1.l_emp;

NAME           SALARY
---------- ----------
EMP_LOCAL        2000

SQL> CONNECT c##sec_admin
Enter password:
Connected.
SQL> EXEC DBMS_MACADM.DELETE_REALM_CASCADE('Root Test Realm')

PL/SQL procedure successfully completed.

接下来我们测试使用PDB规则域或强制域测试普通对象上的表数据可访问性。与上面一样，我们首先创建realm规则，然后将C##test1的对象添加到规则当中。

SQL> CONNECT c##sec_admin
Enter password:
Connected.
SQL> EXEC DBMS_MACADM.DELETE_REALM_CASCADE('Root Test Realm')

PL/SQL procedure successfully completed.

SQL> CONNECT sec_admin@pdb1
Enter password:
Connected.
SQL>  BEGIN
DBMS_MACADM.CREATE_REALM(
  realm_name    => 'Test Realm',
  description   => 'Test Realm description',
  enabled       => DBMS_MACUTL.G_YES,
  audit_options => DBMS_MACUTL.G_REALM_AUDIT_FAIL,
  realm_type    => 0);
END;
/

PL/SQL procedure successfully completed.

SQL>  BEGIN
DBMS_MACADM.ADD_OBJECT_TO_REALM(
  realm_name   => 'Test Realm',
  object_owner => 'C##TEST1',
  object_name  => '%',
  object_type  => '%');
END;
/

PL/SQL procedure successfully completed.

接下来我们进行数据对象可访问性测试：首先用C##test1和C#test2访问CDB上的数据对象g_emp，因为刚刚创建realm是针对PDB进行保护的所以上面两个用户都可以访问g_emp。

SQL> CONNECT c##test1
Enter password:
Connected.
SQL> SELECT * FROM c##test1.g_emp;

NAME           SALARY
---------- ----------
EMP_GLOBAL       1000

SQL> CONNECT c##test2
Enter password:
Connected.
SQL> SELECT * FROM c##test1.g_emp;

NAME           SALARY
---------- ----------
EMP_GLOBAL       1000

SQL>

接下来测试访问在PDB当中的l_emp，C##test1还是可以访问自己的对象的，但是拥有DBA角色的C##test2无法访问其他用户下面的数据对象。

SQL> CONNECT c##test1@PDB1
Enter password:
Connected.
SQL>  SELECT * FROM c##test1.l_emp;

NAME           SALARY
---------- ----------
EMP_LOCAL        2000

SQL> CONNECT c##test2@PDB1
Enter password:
Connected.
SQL> SELECT * FROM c##test1.l_emp;
SELECT * FROM c##test1.l_emp
                       *
ERROR at line 1:
ORA-01031: insufficient privileges


SQL>

大家可以重复上面的实验，将这个realm删除，然后创建一个realm_type=1的规则，然后将C##test1的对象添加到规则当中，然后看看访问结果是怎样。

我们在讲解DV的开始部分，有一个参数DV_ALLOW_COMMON_OPERATION，默认是False，如果我们将它设定为True，将按照如下表格进行访问控制，我们可以通过如下代码进行修改：

SQL> CONNECT c##sec_admin
Enter password:
Connected.
SQL> SELECT * FROM DVSYS.DBA_DV_COMMON_OPERATION_STATUS;

NAME                      STATU
------------------------- -----
DV_ALLOW_COMMON_OPERATION FALSE

SQL> EXEC DBMS_MACADM.ALLOW_COMMON_OPERATION

PL/SQL procedure successfully completed.

SQL> SELECT * FROM DVSYS.DBA_DV_COMMON_OPERATION_STATUS;

NAME                      STATU
------------------------- -----
DV_ALLOW_COMMON_OPERATION TRUE

大家可以在修改之后，按照上面的实验进行创建realm并将对象添加到realm当中，大家自己实验的时候，向realm添加对象为什么会报错？使用oerr查询一下，原因说得很清楚。

	`FALSE`		`TRUE`
	`C##TEST1`	`C##TEST2`	`C##TEST1`	`C##TEST2`
Common Regular or Mandatory Realm in CDB root	No change	No change	No change	No change
PDB Regular Realm	Access	Blocked	Access	Access
PDB Mandatory Realm	Blocked	Blocked	Access	Access

关于DV还有好多功能等待大家去探索，大家可以访问https://docs.oracle.com/en/database/oracle/oracle-database/21/dvadm/index.html获取更多资讯。

到这里Oracle Database 21c新特性实验教程就结束了，我们会在后面的文章中继续为大家介绍Oracle Database 21c的其他特性细节，期待您的关注。

光阴如梭，一年的工作转瞬又将成为历史，2020即将过去，2021即将来临。新的一年意味着新的起点、新的机遇、新的挑战，祝愿大家在2021，身体健康，工作顺利！

文章被以下合辑收录

Oracle Database 21c 专栏（共73篇）

本专栏收录 Oracle 21c相关文章、文档。

Oracle Database 21c新特性讲座（5）——区块链表、设定表空间的默认加密算法、使用Database Vault

文章被以下合辑收录

评论
