PolarDB-X 三副本存储引擎

背景

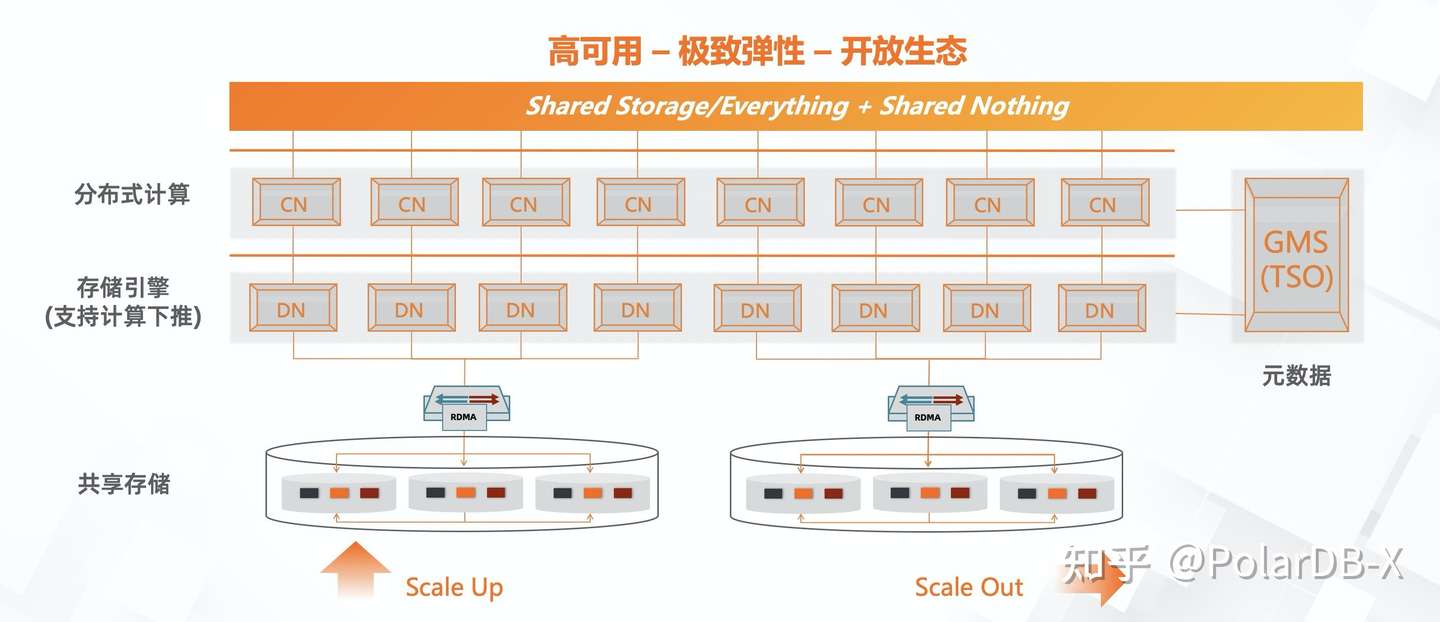

PolarDB-X是一个云原生的分布式数据库，整体架构如下，其中计算节点也称为CN节点，存储节点也称为DN节点，SQL的执行流程由CN节点进行接入进行分布式计算，底层的存储引擎负责数据库的持久化和一致性保障。DN节点利用自研一致性协议库X-Paxos，构建了高可用的存储集群，并且在阿里集团得到了全面的发展和验证。本文主要对DN节点的一致性协议进行概要介绍和进行相关的源码导读，同时提供最小化的搭建案例。

整体架构

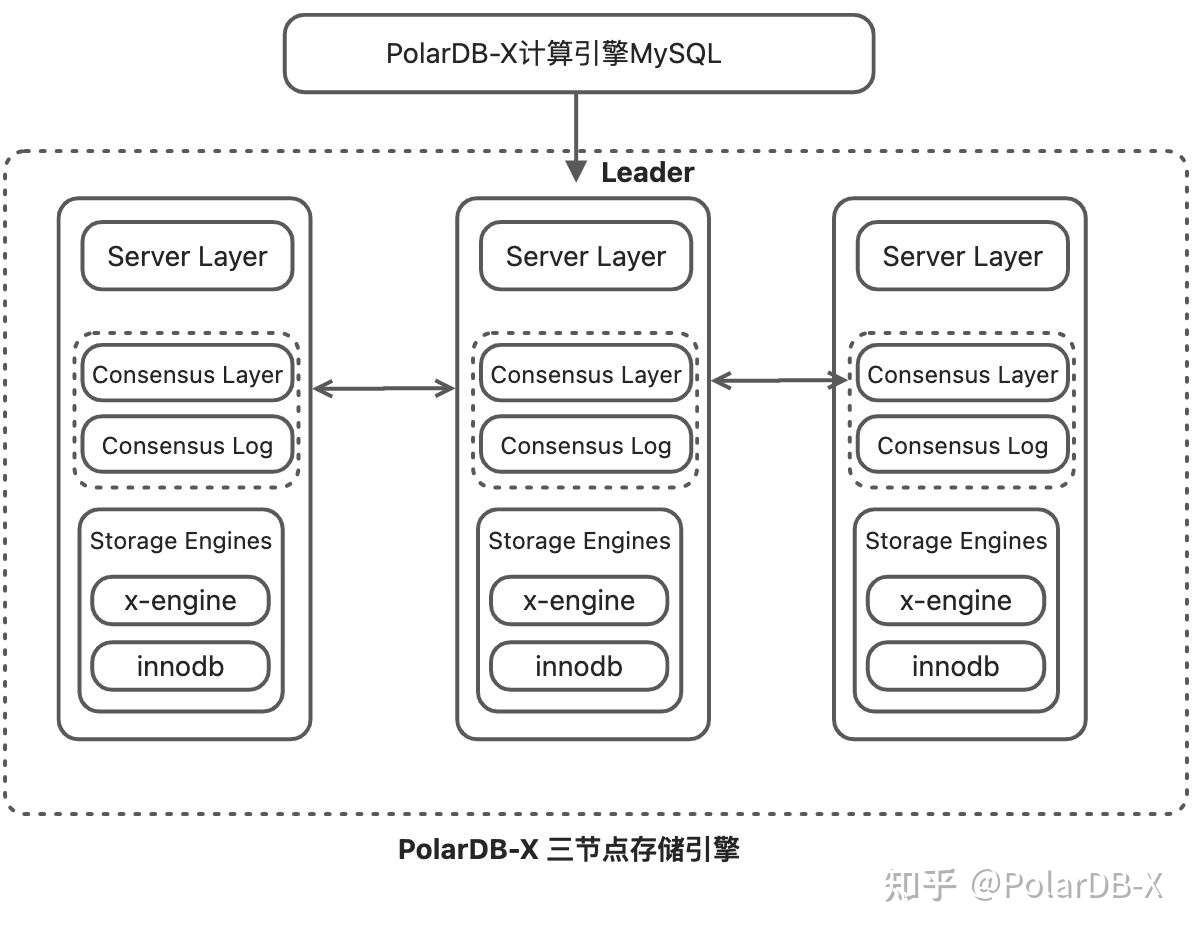

先来看一下PolarDB-X存储节点的基本架构：

上图展示的是一个部署三个实例的PolarDB-X存储集群。PolarDB-X存储集群是一个单点写入，多点可读的集群系统。在同一时刻，整个集群中至多会有一个Leader节点来承担数据写入的任务。PolarDB-X存储节点的每个实例都是一个单进程的系统，X-Paxos被深度整合到了数据库内核之中，替换了原有的复制模块。集群节点之间的增量数据同步通过X-Paxos来驱动完成，不再需要外部手动指定复制位点。PolarDB-X存储节点为了追求最高的性能，选择了自己实现Consensus日志这种接入X-Paxos的方式，在MySQL Binlog的基础上实现了一系列X-Paxos日志接口，赋予X-Paxos操纵Binlog的能力。

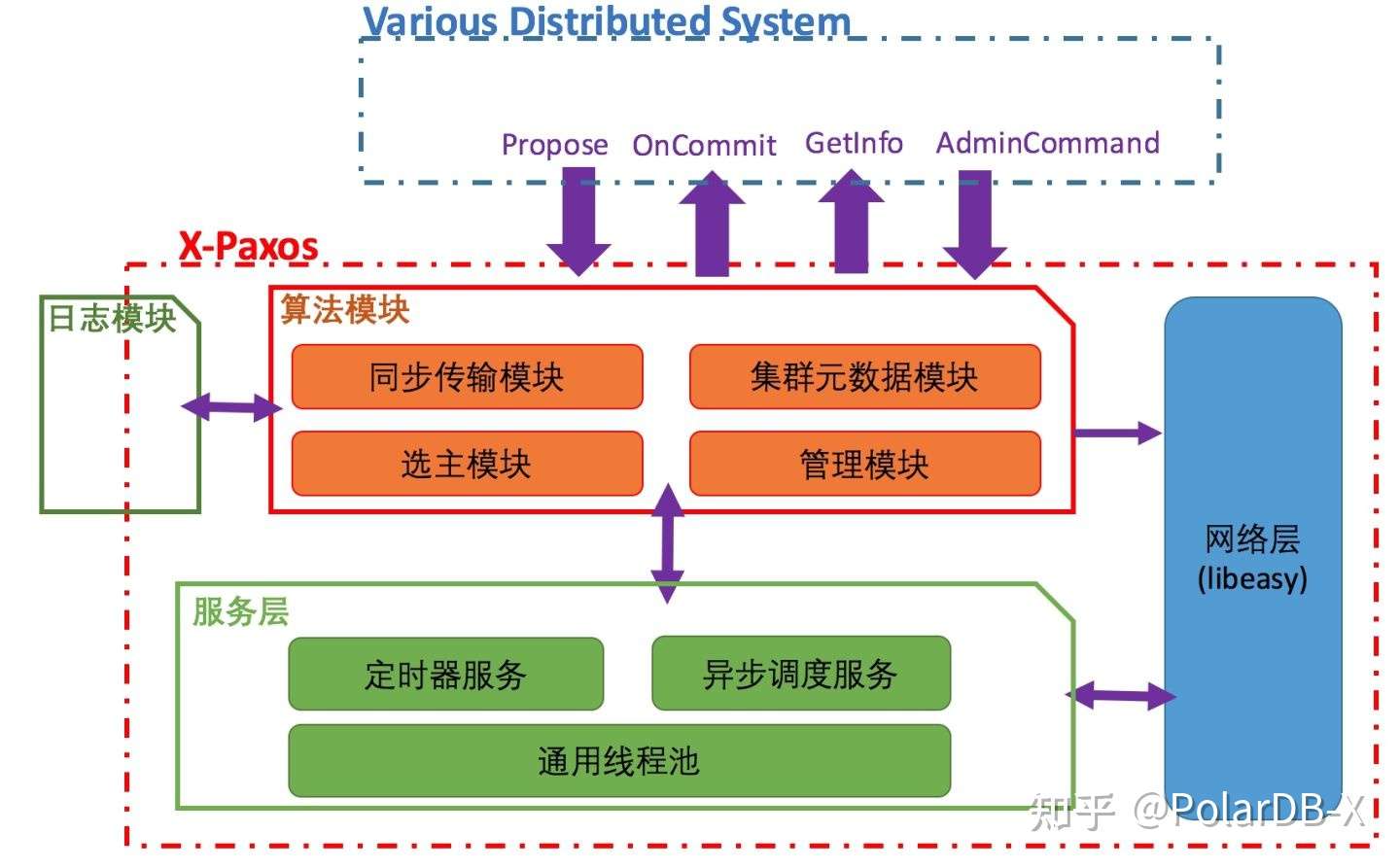

X-Paxos的整体架构如上图所示，主要可分为网络层、服务层、算法模块、日志模块4个部分。

• 网络层：基于阿里内部非常成熟的网络库libeasy实现。libeasy的异步框架和线程池非常契合我们的整体异步化设计。
• 服务层：服务层是驱动整个X-Paxos运行的基础，为X-Paxos提供了事件驱动，定时回调等核心的运行功能
• 算法模块：基于强leadership的Multi-Paxos实现，在基础算法的基础上，结合阿里业务的场景以及高性能和生态的需求，X-Paxos做了很多的创新性的功能和性能的优化，使其相对于基础的Multi-Paxos，功能变的更加丰富，性能也有明显的提升。
• 日志模块：出于对极致性能要求的考虑，我们把日志模块独立出来，并实现了一个默认的高性能的日志模块，用户可以结合已有的日志系统，对接日志模块接口，以获取更高的性能和更低的成本

角色区别

Paxos将系统中的角色分为提议者 (Proposer)，决策者 (Acceptor)，和最终决策学习者 (Learner):

• Proposer: 负责提议Proposal。Proposal包含Proposal Number(简称PN)和Value两部分，一个PN=n且Value=v的Proposal记作Proposal{n, v}。
• Acceptor：负责决策，即根据自己所知的信息，回应Proposer发来的请求(下文将看到，有PrepareReq和AcceptReq两种请求)。
• Learner：不参与决策，从Proposers/Acceptors学习最新达成一致的提案（Value）。

在X-Paxos一致性协议中，将整个一致性协议的持久存储分两块：日志和状态机。日志代表了对状态机的更新操作，状态机存放了外部业务读写的实际数据。基于日志和状态机，与Paxos的角色定义不同，X-Paxos将系统中的角色分为Leader(主节点)、Follower(从节点)、Logger(日志节点)、Learner(只读节点)。

• Leader: 主节点是集群的唯一写节点。它给集群所有节点发送新写入的日志，达成多数派后允许提交，并回放到本地的状态机。Leader节点的定义也是为了解决Paxos中活锁的问题，避免两个Proposer交替发起Prepare请求成功，而Accept失败引起的活锁(LiveLock)问题。
• Follower：从节点用于收集Leader发送的日志，并负责把达成多数派的日志回放到状态机。当Leader发生故障时，集群中的剩余节点会选一个新的Follower升级成Leader接受读写请求。
• Logger: 日志节点是一种特殊类型的Follower，不对外提供服务。Logger做两件事：存储最新的日志用于Leader的多数派判定；选主阶段行使投票权。Logger不回放状态机，会定期清理老旧的日志，占用极少的计算和存储资源。因此，基于Leader/Follower/Logger的部署方式，三节点相比双节点高可用版，只额外增加很少的成本。
• Learner: 只读副本的一种模式，这种模式下Leader节点没有投票权，不参加多数派的计算，仅从Leader同步已提交的日志，并回放到状态机。在实际使用中，我们把Learner作为只读副本，用于应用层的读写分离。此外，X-Paxos支持Learner和Follower之间的节点变更，基于这个功能可以实现故障节点的迁移和替换。

日志复制

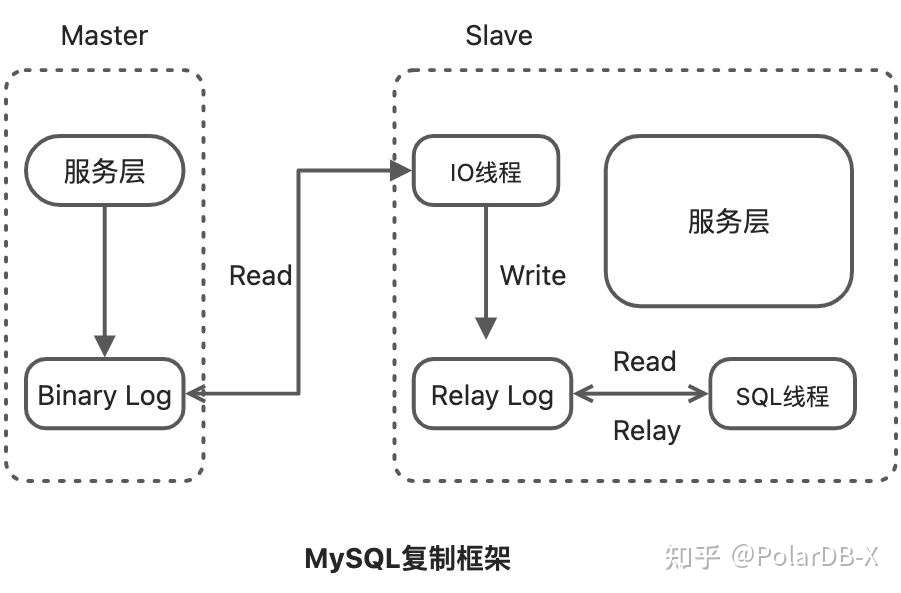

首先回顾MySQL双节点高可用版本的复制模式。其中Master节点负责写入binary log，并提交事务。Slave节点通过IO线程从Master节点发起dump协议拉取binary log，并存储到本地的relay log中。最后由Slave节点的SQL线程负责回放relay log。双节点复制模式可以用下图表示：

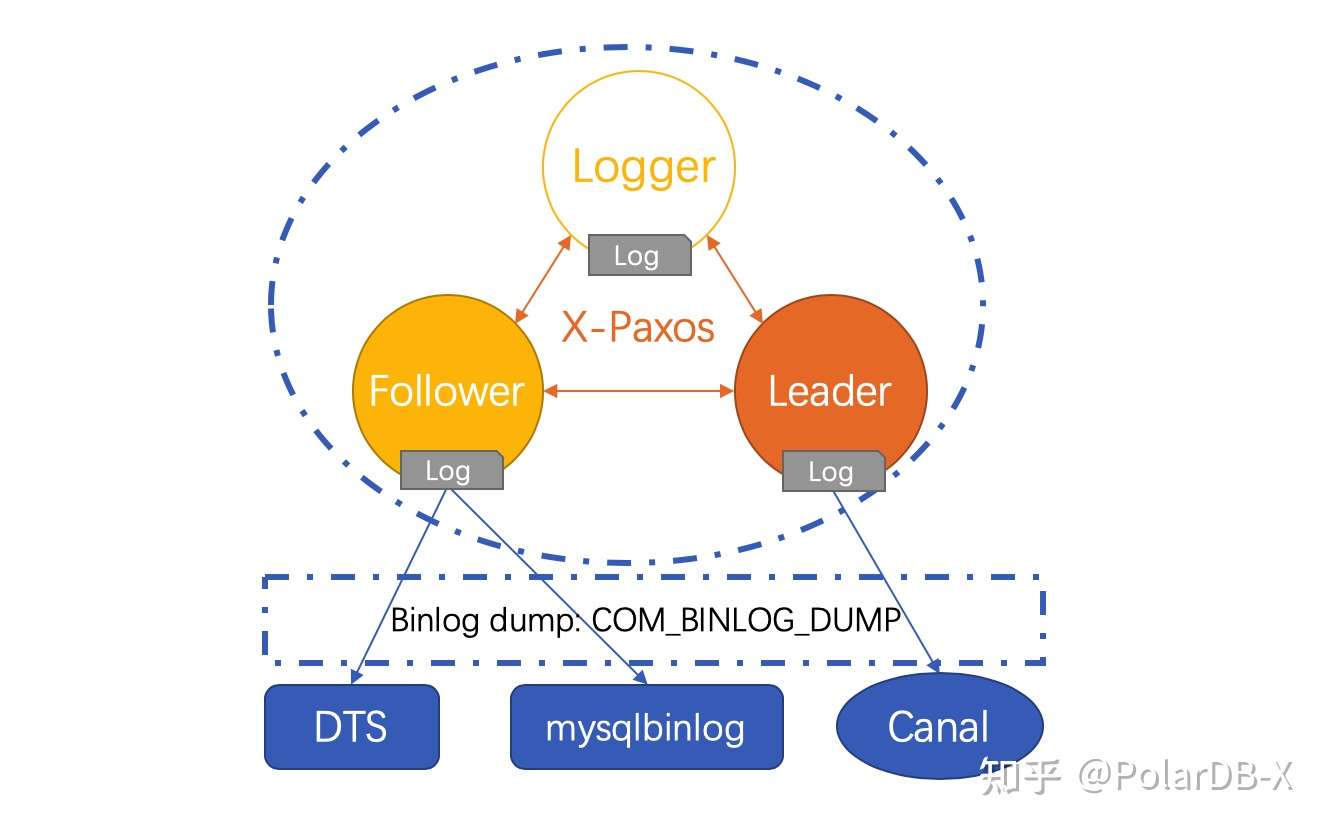

一般情况下，Slave节点还需要开启log-slave-updates来保证从库也可以为下游提供日志同步，因此Slave线程除了relay log，还会有一份冗余的binary log。 PolarDB-X存储节点整合了binary log和relay log，实现了统一的consensus log，节省了日志存储的成本。当某个节点是Leader的时候，consensus log扮演了binary log的角色；同理当某个节点被切换成Follower/Learner时，consensus log扮演了relay log的角色。X-Paxos一致性协议层接管consensus log的同步逻辑，同时提供对外的接口来实现日志写入和状态机回放。新的consensus log基于一致性协议和State Machine Replication理论，保证了多个节点之间的数据一致性。此外，PolarDB-X存储节点日志的实现遵循了MySQL binary log的标准，可以无缝兼容aliyun DTS、Canal等业内常用的binlog增量订阅工具。 三节点复制模式如下图所示：

状态机

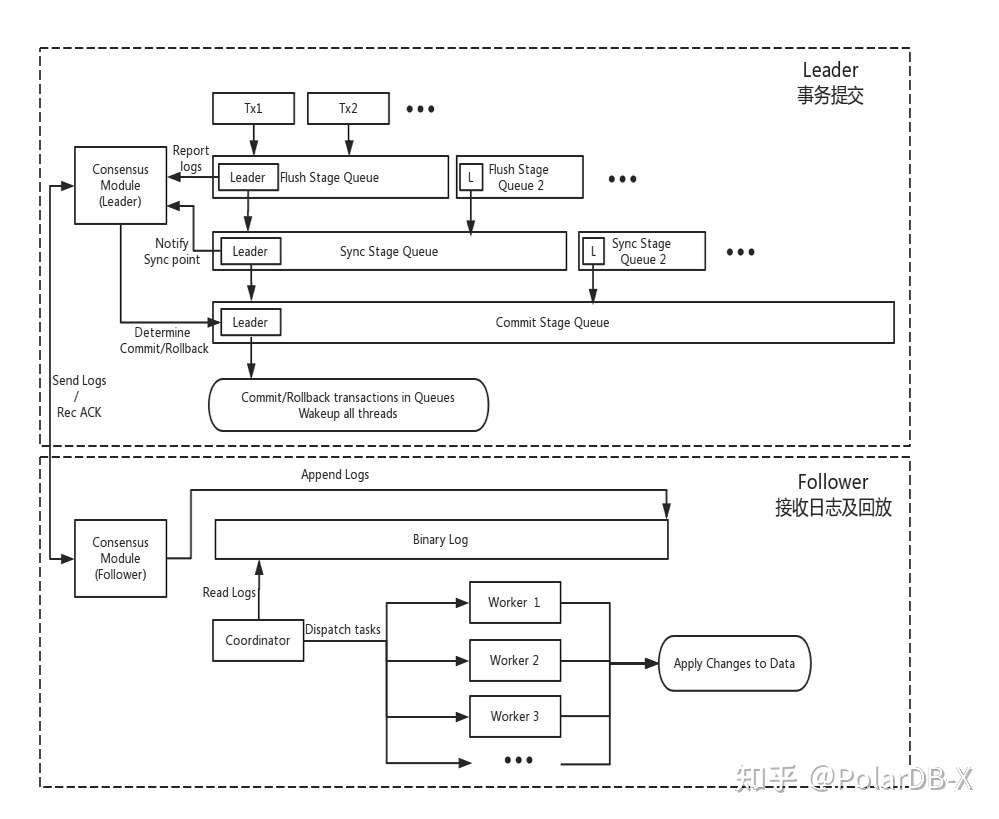

PolarDB-X存储节点的状态机实现改造了MySQL原有事务提交的流程。MySQL组提交（Group Commit）相关的技术文章网上有很多，原有Group Commit分为三个阶段：flush stage、sync stage、commit stage。对于Leader节点，PolarDB-X存储节点修改了其中commit stage的实现方式。所有进入commit stage的事务会被统一推送到一个异步队列中，进入quorum决议的判定阶段，等待事务日志同步到多数节点上，满足quorum条件的事务才允许commit。另外，Leader上consensus log的本地写入和日志同步可以并行执行，保证了高性能。对于Follower节点，SQL线程读取consensus log，开始等待Leader的通知。Leader会定期同步给Follower每一条日志的提交状态，达成多数派的日志会被分发给worker线程并行执行。 Learner节点相对Follower的逻辑更加简单，一致性协议保证了它不会接收到未提交的日志，SQL线程不用等待任何条件，只需分发最新的日志给worker线程即可。此外，PolarDB-X存储节点使用特殊版本的Xtrabackup进行实例备份和恢复。我们基于X-Paxos的snapshot接口改进了Xtrabackup，支持创建带有一致性位点的物理备份快照，可以十分快捷的孵化一个全新的Learner节点，并加入到集群中提供读能力的扩展。

源码导读

模块划分

X-Paxos一致性协议的代码在

https://github.com/ApsaraDB/galaxyengine/tree/main/extra/IS/consensusgithub.com/ApsaraDB/galaxyengine/tree/main/extra/IS/consensus

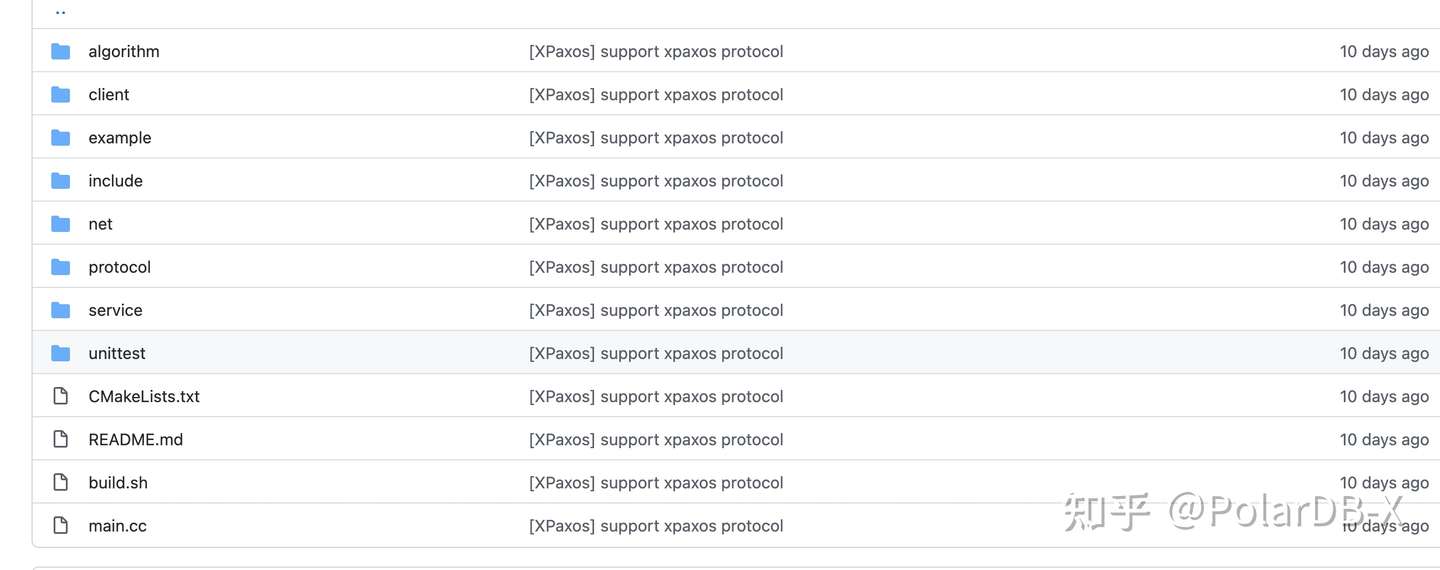

主要涵盖algorithm(算法模块)、net(网络处理)、protocol(协议处理)、服务管理(service)、uniteest(单元测试)等。

模块介绍

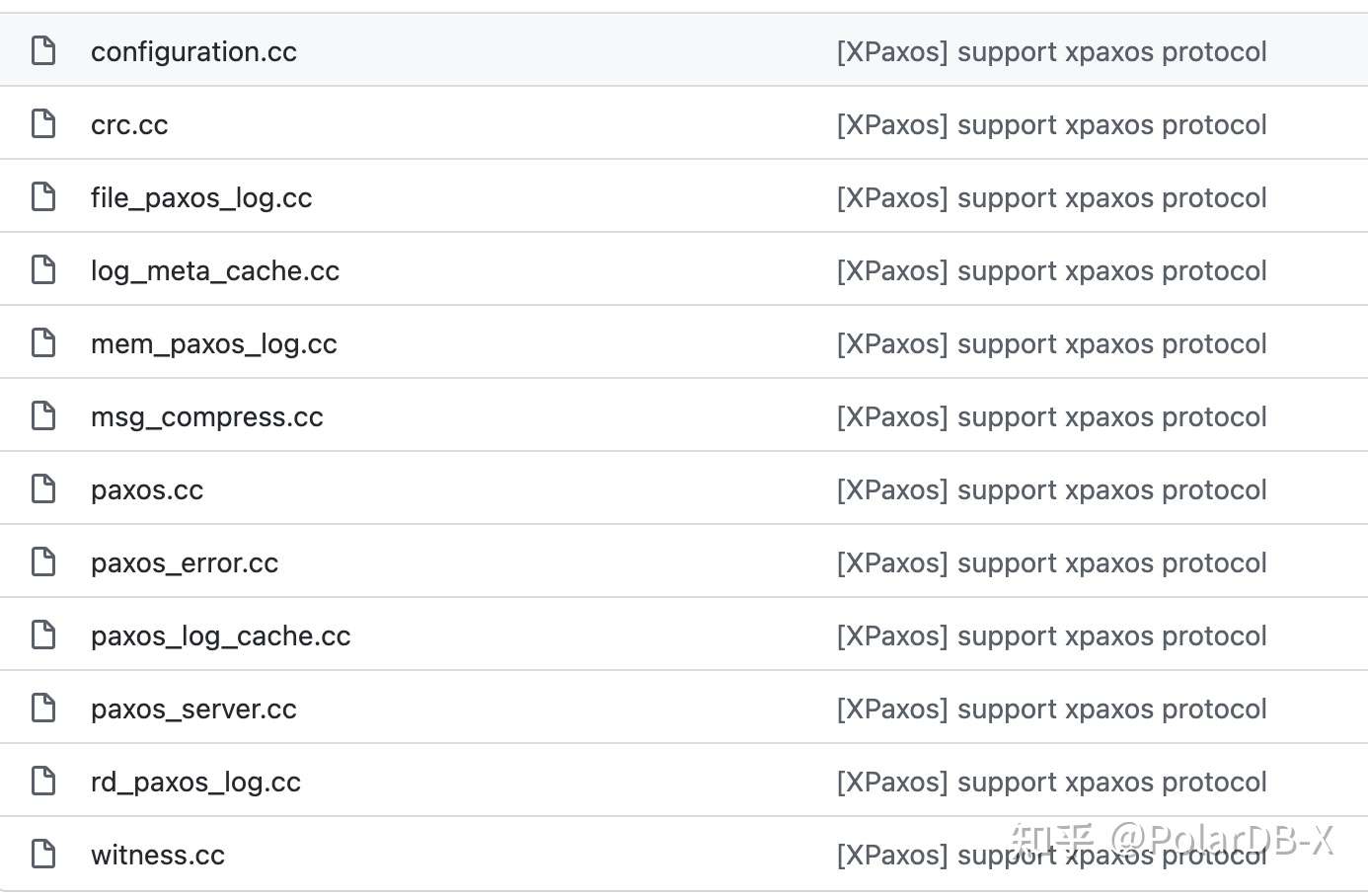

• algorithm目录为核心的一致性协议算法，X-Paxos当前的算法基于

强leadership的Multi-Paxos实现www.cs.utexas.edu/users/lorenzo/corsi/cs380d/past/03F/notes/paxos-simple.pdf?spm=ata.21736010.0.0.4e5c5d5fDidCAa&file=paxos-simple.pdf

Multi-Paxos在写入过程中会先用Paxos协议选举出一个Leader，之后只由这个leader写入。核心的Paxos流程实现过程主要见http://paxos.cc。

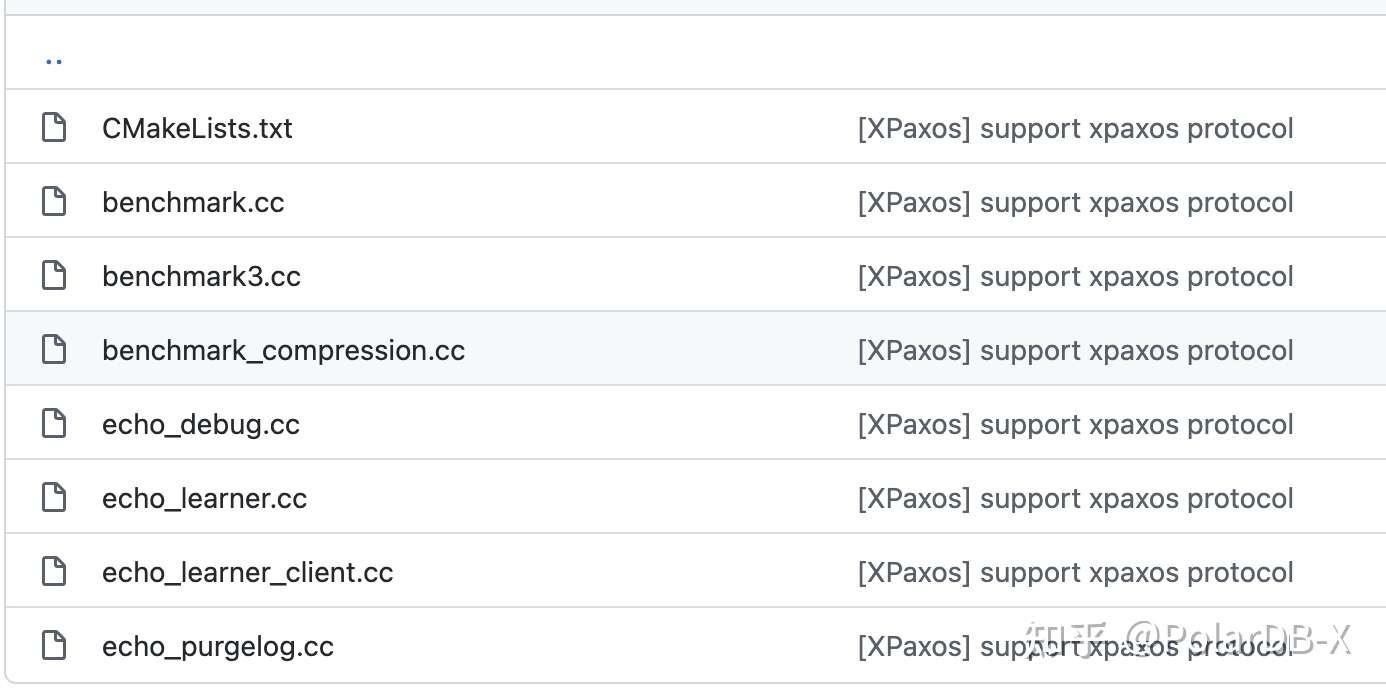

• example目录为如果使用X-Paxos协议库的案例

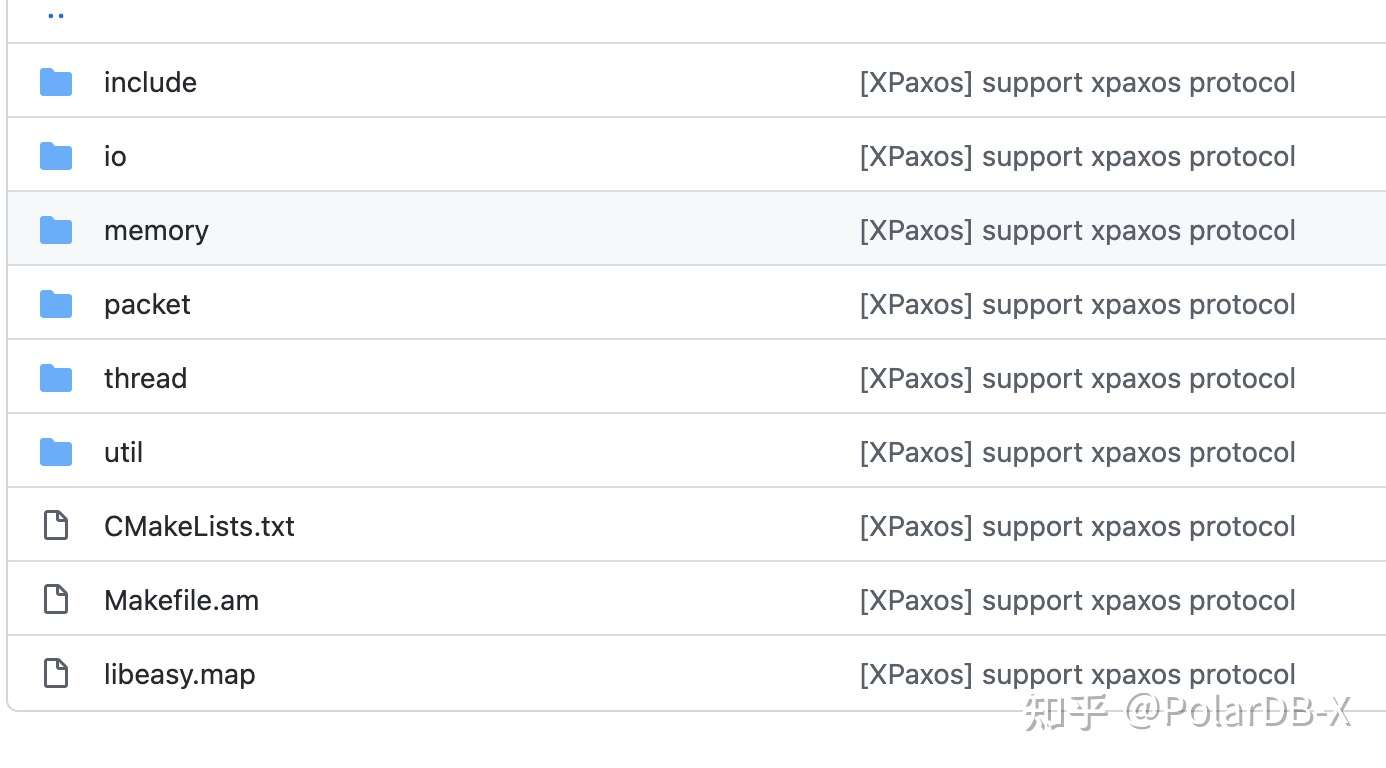

• net目录为X-Paxos使用的libeasy协议的封装，libeasy是一个基于libev处理tcp连接的事件驱动的网络框架，框架本身封装好了底层的网络操作，只需要开发者处理其中的各种事件。libeasy也随着X-Paxos的开源一起开放了代码，主要代码见

https://github.com/ApsaraDB/galaxyengine/tree/main/extra/IS/dependency/easy/srcgithub.com/ApsaraDB/galaxyengine/tree/main/extra/IS/dependency/easy/src

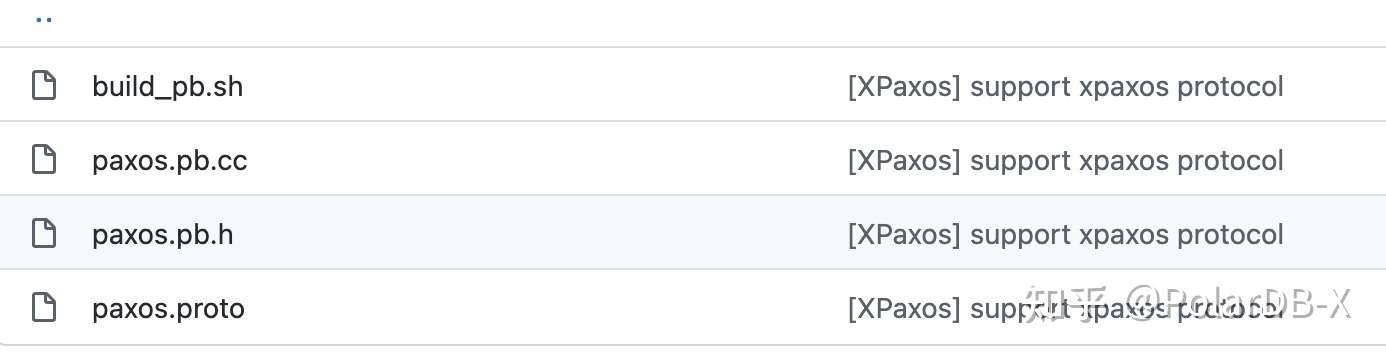

• protocol目录为X-Paxos协议通信的结构体，X-Paxos使用protocol buffer进行数据的结构化封装。

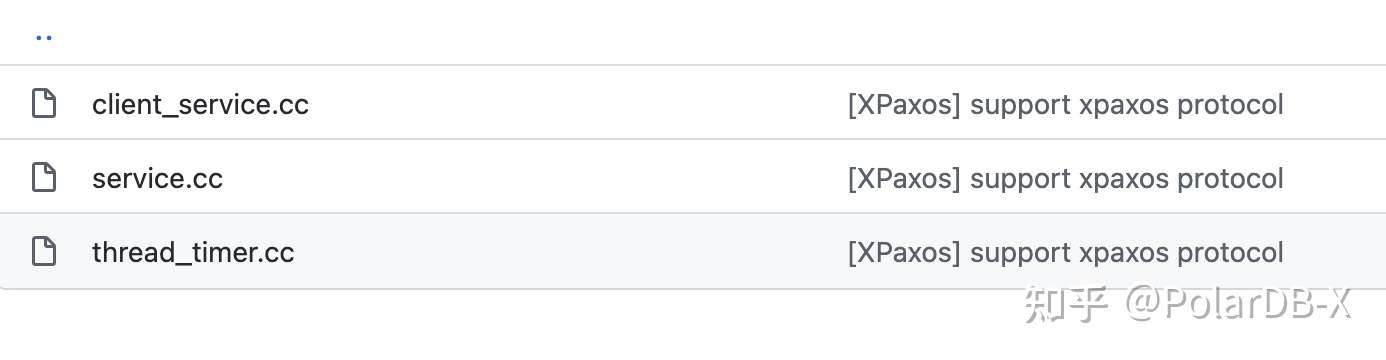

• service目录基于libeasy封装之后的client/service网络服务调用

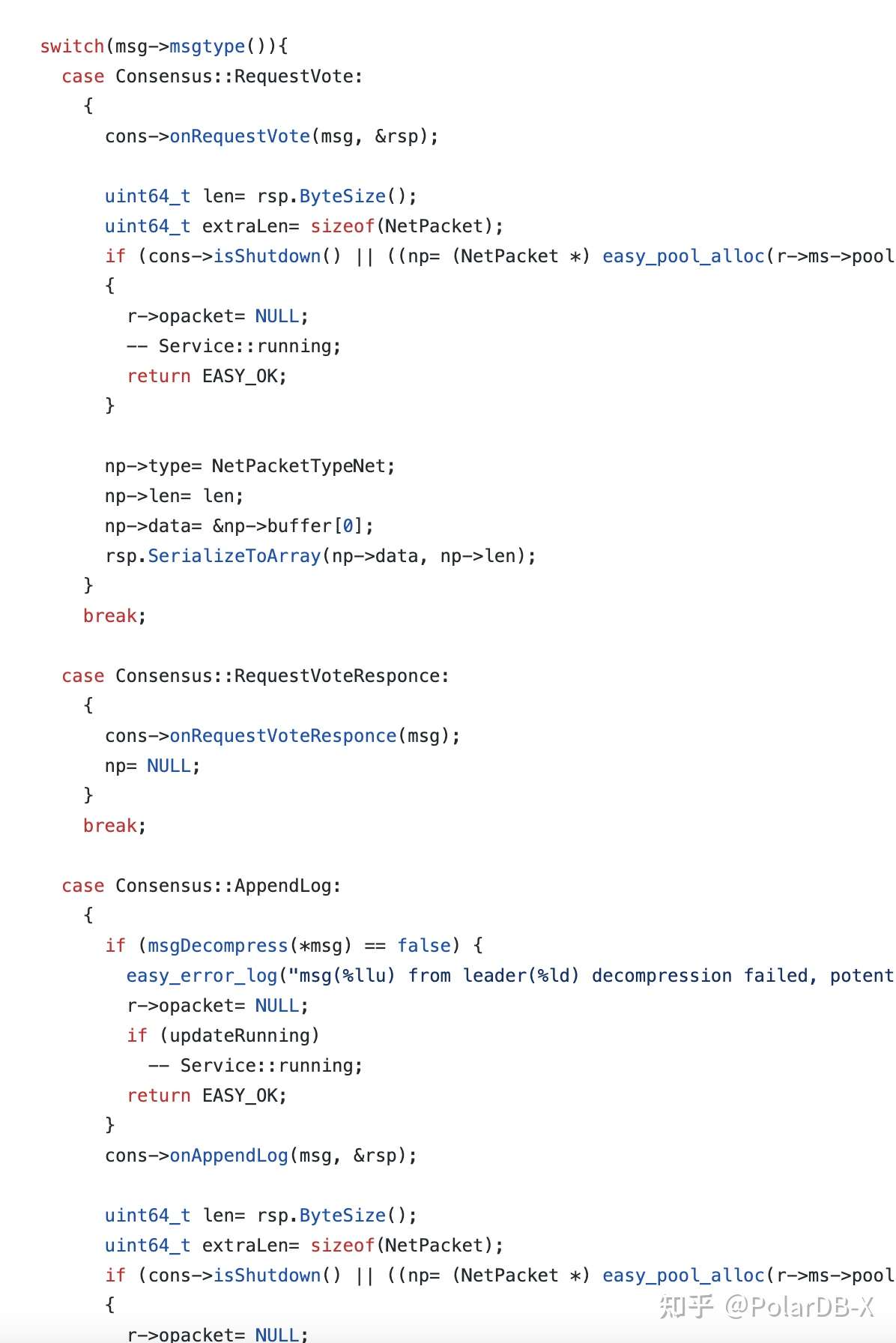

http://service.cc主要包含对不同类型的消息的处理，包含RequestVote、AppendLog等，详细可以见Service::process函数

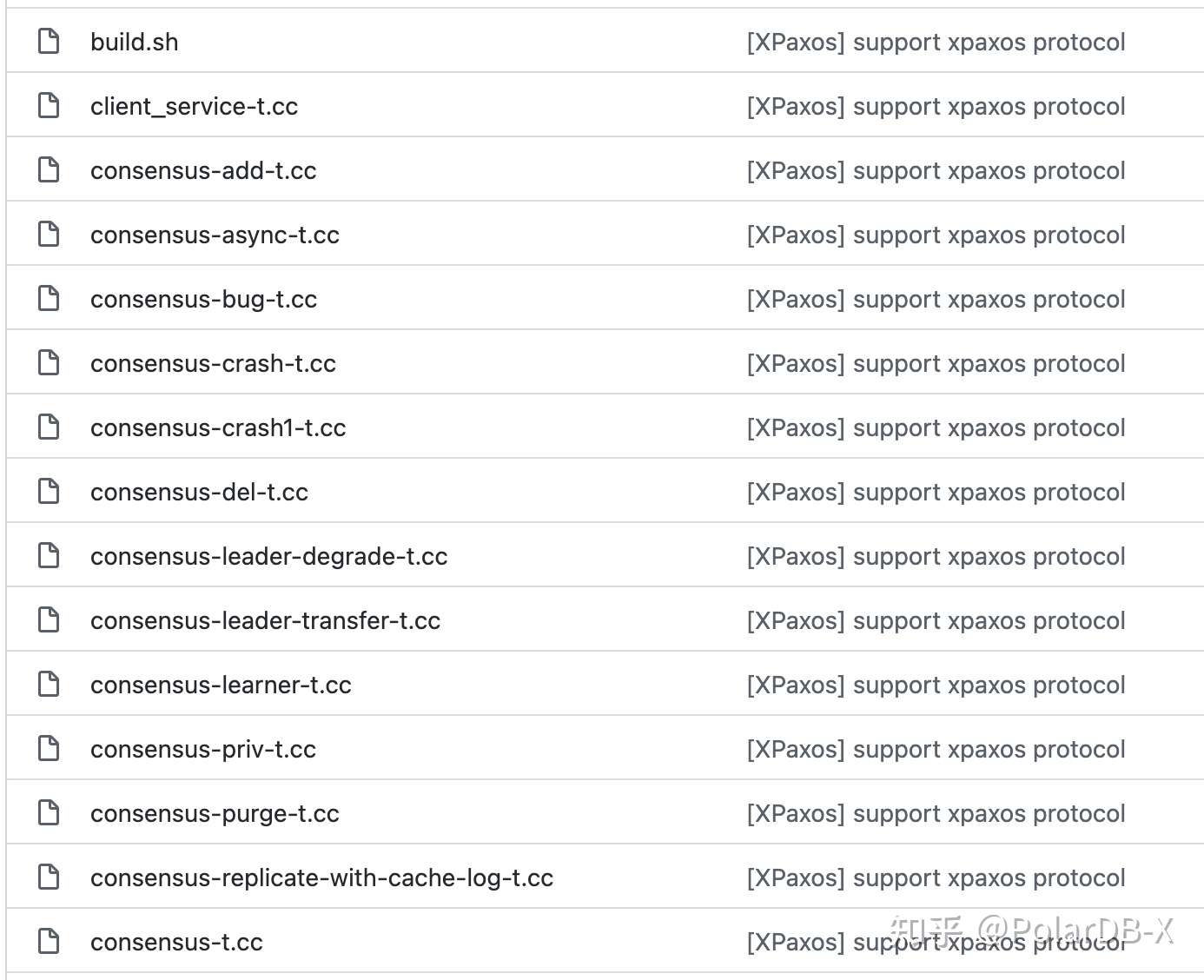

• unitetest目录为一致性协议相关的单元测试case

源码编译&部署测试

编译源码

详细源码编译按照步骤见

源码编译安装 · PolarDB-X 产品文档doc.polardbx.com/quickstart/topics/quickstart-development.html

准备配置文件

为了支持三节点我们新增了对应的配置参数如下

根据以上参数准备三个节点的my.cnf文件参数如下

• cluster-id: 集群标识ID
• cluster-info: 根据自己的集群信息配置对应的IP和PORT，还有对应的节点标识

准备好原有的my.cnf文件，新增加三节点配置如下，对于不同的节点需要修改对应的INDEX值

# galaxyengine三节点相关配置

cluster-id=872339378
cluster-info=IP1:PORT1;IP2:PORT2;IP3:PORT3@INDEX
consensus_io_thread_cnt=8
consensus_worker_thread_cnt=8
consensus_max_delay_index=10000
consensus_election_timeout=10000
consensus_max_packet_size=131072
consensus_max_log_size=20M
cluster-mts-recover-use-index=ON
#loose_async_commit_thread_count=128
#async_commit=OFF
replicate-same-server-id=on
#loose_commit_lock_done_count=1
binlog_order_commits=OFF
#cluster-log-type-node=OFF

初始化数据

配置好对应的配置文件之后进行初始化

mysqld --defaults-file=my.cnf --initialize-insecure --user=mysql

启动实例

分别启动多副本集群里的几个实例：
mysqld --defaults-file=my.cnf &

启动完成之后查看对应的mysql日志，如果有以下选主成功的日志输出则代表集群创建成功

[2022-04-26 15:14:29.141505] [ERROR] Server 2 : Paxos state change from FOLL to CAND !!
[2022-04-26 15:14:29.141505] [ERROR] Server 2 : Start new requestVote: new term(2)
[2022-04-26 15:14:44.088529] [ERROR] Server 2 : Paxos state change from CAND to CAND !!
[2022-04-26 15:14:44.088529] [ERROR] Server 2 : Start new requestVote: new term(3)
[2022-04-26 15:14:58.821423] [ERROR] Server 2 : Paxos state change from CAND to CAND !!
[2022-04-26 15:14:58.821423] [ERROR] Server 2 : Start new requestVote: new term(4)
[2022-04-26 15:15:00.537734] [ERROR] EasyNet::onConnected server 1
[2022-04-26 15:15:13.165122] [ERROR] Server 2 : Paxos state change from CAND to CAND !!
[2022-04-26 15:15:13.165122] [ERROR] Server 2 : Start new requestVote: new term(5)
[2022-04-26 15:15:13.168488] [ERROR] Server 2 : server 1 (term:5) vote me to became leader.
[2022-04-26 15:15:13.168488] [ERROR] Server 2 : Paxos state change from CAND to LEDR !!
[2022-04-26 15:15:13.168488] [ERROR] Server 2 : become Leader (currentTerm 5, lli:1, llt:5)!!

查看集群状态

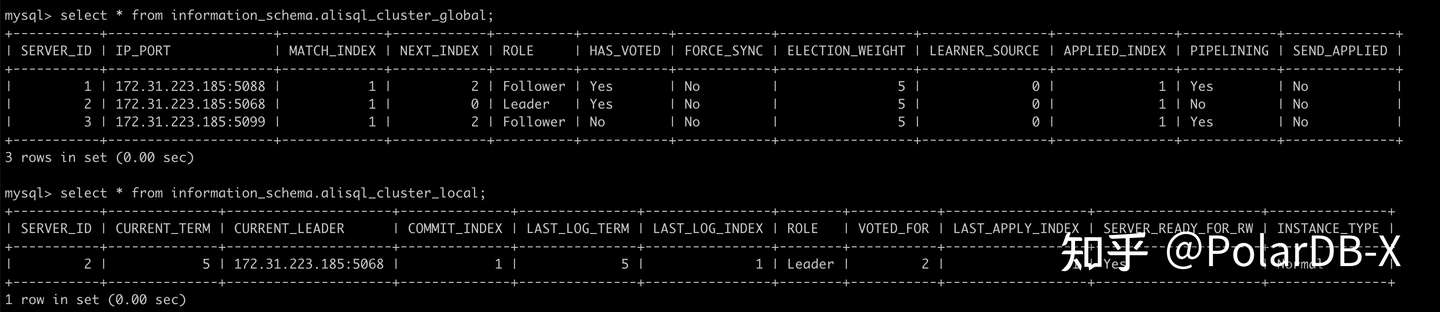

使用mysql客户端链接三节点集群mysql -P端口 -uroot -h127.0.0.1，可以使用以下SQL查看集群的状态 select * from information_schema.alisql_cluster_global;
select * from information_schema.alisql_cluster_local;

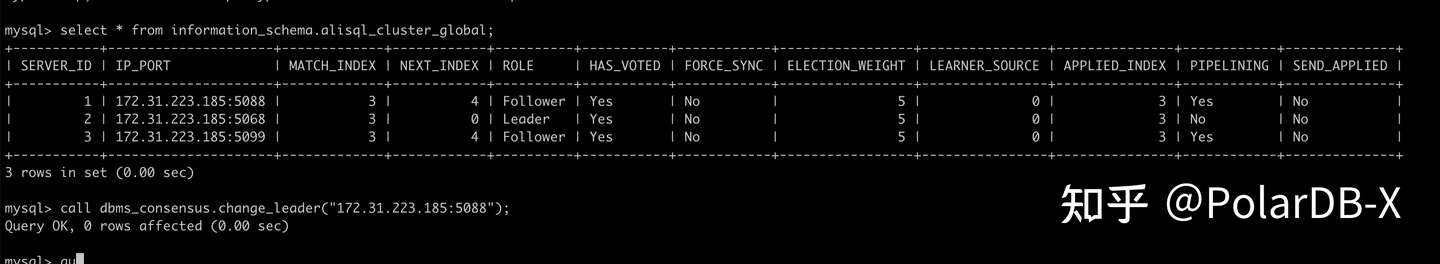

如果要切换leader可以使用以下命令进行切换 call dbms_consensus.change_leader("IP:PORT");

总结

PolarDB-X融合了基于X-Paxos的数据库存储技术，通过经历阿里集团多年双十一的技术积累和稳定性验证，PolarDB-X在稳定性、易用性、高可用特性上都会有不错的表现。文章主要对X-Paxos一致性协议的整体架构、节点角色、集群管理、日志和状态机的机制进行了介绍，同时对源码进行了导读，后续我们还会深入介绍X-Paxos相关的源码技术。

文章来源：阿里云数据库
