深入学习下Lustre文件布局上篇

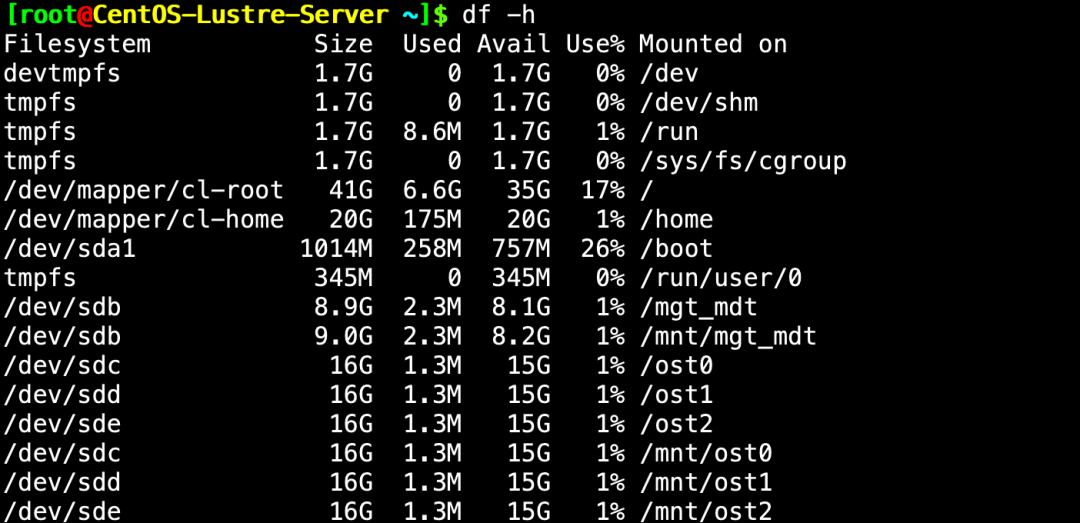

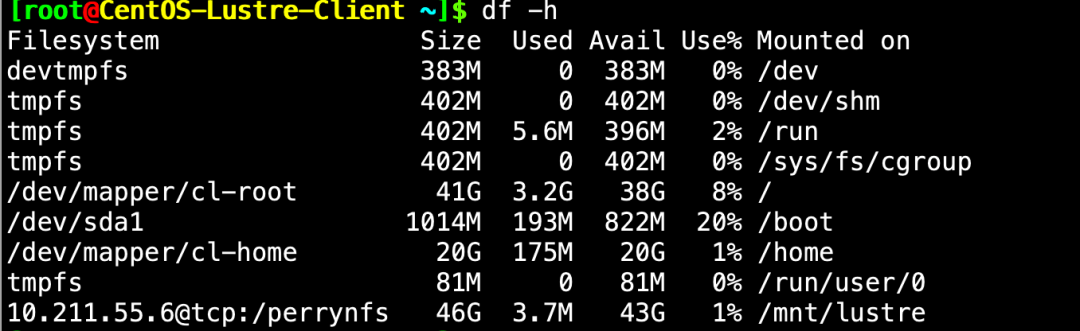

实验环境

测试环境设置

    创建2个目录，一个是/mnt/lustre/dir1
默认是布局
；另外一个是/mnt/lustre/dir2
设置stripe_count=3,stripe_size=1M
.然后分别在2个文件夹下拷贝大于1M
的文件，然后在MDT
和OST
观察写入新文件的布局。

[root@CentOS-Lustre-Client ~]$ ls -l -1h lustre.log
-rw-r--r--. 1 root root 1.1M Jun 22 13:01 lustre.log[root@CentOS-Lustre-Client ~]$ md5sum lustre.log
7b63e9404abf294f25ef692604b8a360  lustre.log[root@CentOS-Lustre-Client ~]$
[root@CentOS-Lustre-Client ~]$ mkdir mnt/lustre/dir1[root@CentOS-Lustre-Client ~]$ mkdir mnt/lustre/dir2[root@CentOS-Lustre-Client ~]$ lfs setstripe  -c 3 mnt/lustre/dir2[root@CentOS-Lustre-Client ~]$
[root@CentOS-Lustre-Client ~]$ lfs getstripe  mnt/lustre/dir1
/mnt/lustre/dir1
stripe_count:  1 stripe_size:   1048576 pattern:       0 stripe_offset: -1[root@CentOS-Lustre-Client ~]$ lfs getstripe  mnt/lustre/dir2
/mnt/lustre/dir2
stripe_count:  3 stripe_size:   1048576 pattern:       raid0 stripe_offset: -1[root@CentOS-Lustre-Client ~]$ cp lustre.log  mnt/lustre/dir1/[root@CentOS-Lustre-Client ~]$ cp lustre.log  mnt/lustre/dir2/

文件

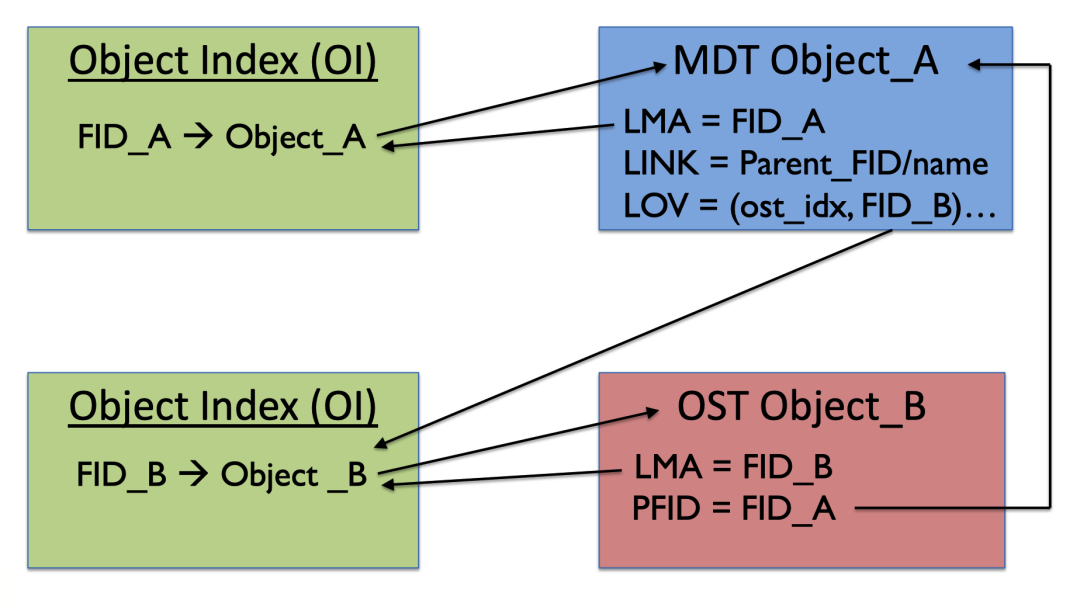

布局概览

MDT
端分析

O
目录说明

// MGT和MDT共享一个磁盘，/mnt/mgt_mdt下的O是数据目录，其中1 是未命名log,10是命名log,200000003 是本地命令对象用于lustre内部使用[root@CentOS-Lustre-Server mnt/mgt_mdt/O]$ tree ./ -L 1./
├── 1├── 10└── 200000003

ROOT
目录说明

// 挂载点的ROOT目录是lustre所有的客户端看到的fs的统一视图
//
[root@CentOS-Lustre-Server mnt/mgt_mdt/ROOT]$ tree ./
./
├── dir1
│   └── lustre.log
└── dir2
    └── lustre.log2 directories, 2 files

dir1
属性

[root@CentOS-Lustre-Server mnt/mgt_mdt/ROOT]$ getfattr -d -m ".*"  ./dir1# file: dir1security.selinux="unconfined_u:object_r:unlabeled_t:s0"trusted.link=0s3/HqEQEAAAAuAAAAAAAAAAAAAAAAAAAAABYAAAACAAAABwAAAAEAAAAAZGlyMQ==trusted.lma=0sAAAAAAAAAADRCwAAAgAAAAEAAAAAAAAA[root@CentOS-Lustre-Server mnt/mgt_mdt/ROOT]$ getfattr -d -m ".*"  ./dir1/lustre.log
# file: dir1/lustre.logsecurity.selinux="unconfined_u:object_r:unlabeled_t:s0"trusted.link=0s3/HqEQEAAAA0AAAAAAAAAAAAAAAAAAAAABwAAAACAAAL0QAAAAEAAAAAbHVzdHJlLmxvZw==trusted.lma=0sAAAAAAAAAADRCwAAAgAAAAMAAAAAAAAA
trusted.lov=0s0AvRCwEAAAADAAAAAAAAANELAAACAAAAAAAQAAEAAAAiAAAAAAAAAAAAAAAAAAAAAAAAAAIAAAA=trusted.som=0sBAAAAAAAAACtFBAAAAAAAAAAAAAAAAAA

OST
端分析

dir1/lustre.log
目录下文件分析

• 和MDT
  端不同的是OST
  中的O
  存储的是实际的数据分片，接下来查看lustre.log
  的数据文件分布情况.如下是客户端视角查看lustre.log的布局，从下面信息看出文件位于ost1
  中的O/{grop}/d{objid%32}/34
  这个文件(O/0/d2/34)就是这个文件的分片

[root@CentOS-Lustre-Client ~]$ lfs getstripe  mnt/lustre/dir1/lustre.log
/mnt/lustre/dir1/lustre.log
// 分片数量
lmm_stripe_count:  1// 每个分片的大小，默认是1M
lmm_stripe_size:   1048576// 采用raid0方式布局
lmm_pattern:       raid0
// 文件布局改变的次数
lmm_layout_gen:    0lmm_stripe_offset: 2// objidx是位于哪个ost(index=2),objid是文件分片名称,一个是十进制，一个是16进制；group是数据在O这个文件夹下哪个目录
        obdidx           objid           objid           group             2              34           0x22                0

• 核对文件的数据校验，lustre.log的md5校验值是7b63e9404abf294f25ef692604b8a360
  ,我们验证下ost2
  上面的O/0/d2/34
  和lustre.log的同一个文件,从下面结果发现是同一个文件。

// 进入ost1的以ldiskfs的挂载[root@CentOS-Lustre-Server mnt/ost0/O]$ cd mnt/ost2/O/0/d2[root@CentOS-Lustre-Server mnt/ost2/O/0/d2]$ ls -l
total 1032-rwSrwSrwT 1 root root       0 Dec 31  1969 2-rw-rw-rw- 1 root root 1053869 Jun 22 01:20 34[root@CentOS-Lustre-Server mnt/ost2/O/0/d2]$
// 这里查看是同一个文件[root@CentOS-Lustre-Server mnt/ost2/O/0/d2]$ md5sum 347b63e9404abf294f25ef692604b8a360  34[root@CentOS-Lustre-Server mnt/ost2/O/0/d2]$

• dir1/lustre.log
  的文件属性

[root@CentOS-Lustre-Server mnt/ost2/O/0/d2]$ getfattr -d -m ".*" ./34# file: 34trusted.fid=0s0QsAAAIAAAADAAAAAAAAAAAAEAABAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA==trusted.lma=0sCAAAAAAAAAAAAAIAAQAAACIAAAAAAAAA

dir2/lustre.log
目录下文件分析

• dir2
  下的目录是采用3
  个分片的设置，接下来看下这个文件的布局信息。这个文件分别在ost0上的/mnt/ost0/O/0/d2/34
  、ost1上的/mnt/ost1/O/0/d2/34
  、ost2上的/mnt/ost2/O/0/d3/35
  这三个分片。ost0上的是一个空的文件，数据集中在ost1和ost2上

[root@CentOS-Lustre-Client ~]$ lfs getstripe  /mnt/lustre/dir2/lustre.log
/mnt/lustre/dir2/lustre.log
lmm_stripe_count:  3lmm_stripe_size:   1048576lmm_pattern:       raid0
lmm_layout_gen:    0lmm_stripe_offset: 1
        obdidx           objid           objid           group             1              34           0x22                0
             2              35           0x23                0
             0              34           0x22                0

// 查看lustre后端的ost0/ost1/ost2上面的lustre.log的数据分片[root@CentOS-Lustre-Server /mnt/ost1/O/0/d2]$ ls -l /mnt/ost0/O/0/d2/34
-rwSrwSrwT 1 root root 0 Dec 31  1969 /mnt/ost0/O/0/d2/34[root@CentOS-Lustre-Server /mnt/ost1/O/0/d2]$ ls -l /mnt/ost1/O/0/d2/34
-rw-rw-rw- 1 root root 1048576 Jun 22 01:20 /mnt/ost1/O/0/d2/34[root@CentOS-Lustre-Server /mnt/ost1/O/0/d2]$ ls -l /mnt/ost2/O/0/d3/35
-rw-rw-rw- 1 root root 5293 Jun 22 01:20 /mnt/ost2/O/0/d3/35

// 聚合文件到1这个文件，然后比对md5的值[root@CentOS-Lustre-Server ~]$ cat /mnt/ost1/O/0/d2/34 >> ~/lustre_tmp.log[root@CentOS-Lustre-Server ~]$ cat /mnt/ost2/O/0/d3/35 >> ~/lustre_tmp.log[root@CentOS-Lustre-Server ~]$ sync// 最终发现这2个文件的md5是同一个文件内容[root@CentOS-Lustre-Server ~]$ md5sum lustre.log
7b63e9404abf294f25ef692604b8a360  lustre.log[root@CentOS-Lustre-Server ~]$ md5sum lustre_tmp.log
7b63e9404abf294f25ef692604b8a360  lustre_tmp.log

• dir2/lustre.log
  的文件属性

[root@CentOS-Lustre-Server ~]$ getfattr -d -m ".*"  /mnt/ost1/O/0/d2/34
getfattr: Removing leading '/' from absolute path names# file: mnt/ost1/O/0/d2/34trusted.fid=0s0QsAAAIAAAAEAAAAAAAAAAAAEAADAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA==trusted.lma=0sCAAAAAAAAAAAAAEAAQAAACIAAAAAAAAA[root@CentOS-Lustre-Server ~]$ getfattr -d -m ".*"   /mnt/ost2/O/0/d3/35
getfattr: Removing leading '/' from absolute path names# file: mnt/ost2/O/0/d3/35trusted.fid=0s0QsAAAIAAAAEAAAAAQAAAAAAEAADAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA==trusted.lma=0sCAAAAAAAAAAAAAIAAQAAACMAAAAAAAAA
