解剖网易MySQL中间件Cetus前身

网易MySQL中间件cetus是以mysql-proxy为基础开发的，沿用了mysql-proxy的基本框架，如网络状态机和插件体系，同时，cetus也移除了原有的一些组件，如lua脚本和多线程。原版mysql-proxy项目已经停止维护，cetus作为后继者将用心提供更好的服务，本文分析mysql-proxy的软件结构，对cetus的原理感兴趣的朋友可以一读。

一 组件

底架层 (chassis)提供 命令行类程序 的通用功能，主要包括命令行解析 、配置文件解析、 日志、插件和事件循环。

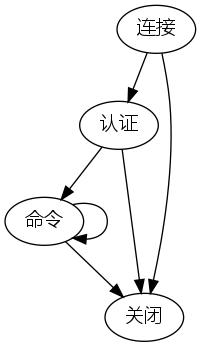

网络层 抽象四个阶段：连接、认证、SQL查询、关闭，这些阶段又可以细分为更多的mysql协议层状态， 网络层的状态暴露给插件使用。

插件层 ，跟随mysql协议状态转移被触发，通常需要识别mysql协议包并决策下一个协议状态， 以完成包的转发。底架层和网络层分别引用插件层的一套钩子函数，在运行时，底架层和网络层会通过 钩子函数调用插件层。但在代码结构中，只有插件层会依赖底架层和网络层的头文件， 插件层在网络层和底架层之上。

协议库 ，实现mysql请求与结果集包的解析。

lua接口 ，插件层可以用它方便地暴露一些配置功能给用户。

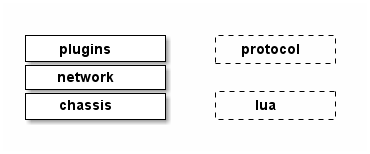

底架层负责载入网络层和插件层，网络层在底架层之上，插件层在网络层之上，协议库和lua接口在旁边， 会被网络层和插件层调用。

二 底架层

底架层是个通用框架，使用这个框架的流程大致如下：

chassis* chas = chassis_new();
//按需使用组件
chassis_log* log = chassis_log_new();  //日志功能
chassis_options_t* opts = chassis_options_new(); //命令行解析，对GOption的简单包裹
chassis_keyfile_to_options(); //配置文件转换到选项，统一解析
network_mysqld_init(chas); //主应用启动
for (plugin) {
  chassis_plugin_load(); //加载所有插件
  chassis_plugin_get_options(); //处理插件自定义选项
  plugin->apply_config(); //通过钩子函数，初始化插件配置
}
chassis_mainloop(); //进入事件循环

底架层是通用框架，与具体业务逻辑无关，除了mysql-proxy主程序，还有一个binlog工具也基于它开发 (参考mysql-binlog-dump.c) 。底架层有日志、选项解析、配置文件、主应用、插件、事件机等组件，可以 按需求选择使用，mysql-proxy主程序使用了其所有组件，而binlog工具只用了日志和配置文件组件，甚至连 主应用都没有用到。下面对各个组件详细介绍。

2.1 命令行解析

命令行解析使用glib: GOption，只进行了简单的封装。

chassis_option_t
 的字段和GOptionEntry完全一样，只是其中的字符串类型由 const char*
 换成了 char*
 ，他们的区别就是 chassis_option_t
 中的 char*
 是可以释放的。从使用的角度来看，GOptionEntry 只能静态声明，而 chassis_option_t
 可以动态构造，它是可new可free版的GOptionEntry。而动态构造的好处 就是字段绑定更直观。

mysql-proxy对GOptionEntry有直接使用， 在proxy-plugin.c文件的 network_mysqld_proxy_plugin_get_options()
 函数中，是这么用的：

static GOptionEntry * network_mysqld_proxy_plugin_get_options(chassis_plugin_config *config) {
  guint i;
  // 数组定义，arg_data字段都是0
  static GOptionEntry config_entries[] = {
      { "proxy-address",            'P', 0, G_OPTION_ARG_STRING, NULL, "listening", "<host:port>" },
      { "proxy-read-only-backend-addresses", 'r', 0, G_OPTION_ARG_STRING_ARRAY, NULL, "address:port", "<host:port>" },
      { "proxy-backend-addresses",  'b', 0, G_OPTION_ARG_STRING_ARRAY, NULL, "address:port", "<host:port>" },
      { "proxy-skip-profiling",     0, G_OPTION_FLAG_REVERSE, G_OPTION_ARG_NONE, NULL, "disables", NULL },
      { "proxy-fix-bug-25371",      0, 0, G_OPTION_ARG_NONE, NULL, "fix bug #25371", NULL },
      { "proxy-lua-script",         's', 0, G_OPTION_ARG_FILENAME, NULL, "filename", "<file>" },
      { "no-proxy",                 0, G_OPTION_FLAG_REVERSE, G_OPTION_ARG_NONE, NULL, "don't start", NULL },
      { NULL,                       0, 0, G_OPTION_ARG_NONE,   NULL, NULL, NULL }
    };

  i = 0;
  // 把config的字段赋值给arg_data，必须与上面声明一一对应
  config_entries[i++].arg_data = &(config->address);
  config_entries[i++].arg_data = &(config->read_only_backend_addresses);
  config_entries[i++].arg_data = &(config->backend_addresses);
  config_entries[i++].arg_data = &(config->profiling);
  config_entries[i++].arg_data = &(config->fix_bug_25371);
  config_entries[i++].arg_data = &(config->lua_script);
  config_entries[i++].arg_data = &(config->start_proxy);
  return config_entries;
}

arg_data
 字段的赋值不能放到数组定义中，因为初始化不能用动态内存。所以代码要写两块， 一块声明，一块赋值，还要顺序一样，显然这种 代码容易出错 。

使用 chassis_option_t
 可以解决这个问题，使用示例在mysql-proxy-cli.c文件 chassis_frontend_set_chassis_options()
 函数中：

int chassis_frontend_set_chassis_options(chassis_frontend_t *frontend, chassis_options_t *opts) {
  chassis_options_add(opts, "verbose-shutdown", 0, 0, G_OPTION_ARG_NONE, &(frontend->verbose_shutdown), "Always", NULL);
  chassis_options_add(opts, "daemon",           0, 0, G_OPTION_ARG_NONE, &(frontend->daemon_mode), "Start in da-mode", NULL);
  chassis_options_add(opts, "basedir",          0, 0, G_OPTION_ARG_STRING, &(frontend->base_dir), "Base directo", "<absolute path>");
  chassis_options_add(opts, "pid-file",         0, 0, G_OPTION_ARG_STRING, &(frontend->pid_file), "PID file in ", "<file>");
  chassis_options_add(opts, "plugin-dir",       0, 0, G_OPTION_ARG_STRING, &(frontend->plugin_dir), "path to th", "<path>");
...

chassis_options_add()
 间接调用 chassis_option_new()
 新建一个 chassis_option_t
 ， arg_data
 通过函数参数传入，一条选项的所有信息集中在一起，代码清晰， 不易犯错 。chassis_option_t
 可以动态构造，解析之前还是需要先调用 chassis_options_to_g_option_entries()
 转换成GOptionEntry才能解析，返回的动态数组还要释放，使用的流程稍显麻烦，所以有些选项不多的地方 还是直接使用了GOptionEntry。

• 相关文件

• chassis-options.c

2.2 配置文件解析

配置文件解析使用glib: GKeyFile。

GKeyFile仅解析文件得到键值对，键值对到变量的解析通过 chassis_keyfile_to_options_with_error()
 实现，因为变量已经关联到GOptionEntry数组了，所以此函数直接使用这个数组作为输出参数，解析到的结果 赋值给GOptionEntry中的argdata。

• 相关文件

• chassis-keyfile.c

2.3 配置应用过程

选项载入媒介有命令行选项和配置文件，选项来源有主应用和插件， 现在来看一下软件启动时，配置应该用哪些接口，怎样安排优先级。

--defaults-file
 和 --version
 这两个选项只能在命令行使用，得到 --defaults-file
 的值是解析 配置文件的前提，启动过程可以查看 main_cmdline()
 函数：

(chassis_option_t
 和 GOptionEntry
 提供配置名称( long_name
 )和内部变量( arg_data
 )的关联 ，也就是说，它们是解析的context)。

1. 解析 defaults-file
    和 version
    建立 一个小的context 并完成命令行解析

• chassis_frontend_init_base_options()


2. 加载配置文件

• chassis_frontend_open_config_file()


3. 建立 主context

• chassis_frontend_set_chassis_options()


• chassis_options_to_g_option_entries()


4. 解析命令行，使用 主context

• g_option_context_parse()


5. 解析配置文件，使用 主context

• chassis_keyfile_to_options_with_error()


6. 对每个插件 取context -> 命令行 -> 配置文件

1. chassis_plugin_get_options()
    取得插件的context

2. g_option_context_parse()
    解析命令行选项

3. chassis_keyfile_to_options_with_error()
    解析配置文件




如果某个选项在命令行和配置文件中都存在，通常来说，我们期望命令行的值会覆盖配置文件中的值。从解析 流程看，步骤4已经把命令行的值赋给变量了，步骤5为保证命令行的高优先级，对已赋值的变量需要跳过。

但是，GOptionEntry的环境只能检测到字符串类型是否被赋过值，对数字类型无法检测， chassis_keyfile_to_options_with_error()
 函数只跳过已赋值的字符串类型，未跳过已赋值的数字类型。 这是 有问题 的，字符串类选项命令行优先级高，而数字类选项配置文件优先级高。

• 相关文件

• mysql-proxy-cli.c

• chassis-frontend.c

2.4 主应用

chassis结构体有这样三个字段：

struct chassis {
  chassis_private *priv;
  void (*priv_shutdown)(chassis *chas, chassis_private *priv);;
  void (*priv_free)(chassis *chas, chassis_private *priv);;
  ...
}

主应用使用底架层时，先定义一个 chassis_private
 结构体，里面字段按主应用自己的需求来定义，然后 声明两个清理函数，分别赋值给 chassis->priv_shutdown
 和 chassis->priv_free
 作为钩子函数。之所以 叫private，底架层虽然持有其引用，却不知道其内容，它们是主应用私有的。

对mysql-proxy来说，chassis的主应用就是网络层 network_mysqld
 ，与网络层相关的一些全局变量就适合 放在chassis->priv中，比如网络层管理的会话列表、后端机器列表等，详见 chassis_private
 定义。

另一个使用chassis的程序，mysql-binlog-dump程序，功能比较简单，并没有用到私有数据和钩子函数。

2.4.1 主应用与底架层组件关系

如果底架层仅仅是个库，那么它不需要知道上层调用者的任何信息，但事实上，底架层除了提供功能库，还兼有 事件分发与流程控制的作用，所以它需要持有上层应用的钩子函数，用于触发上层应用。

这种组件关系既能保证解耦，又不失灵活性，mysql-proxy用的很多，常见几个如下：

• 相关文件

• chassis-mainloop.h

• network-mysqld.h




2.5 插件接口

底架层扫描插件目录，按照插件名称，找到对应的.so动态库，使用GModule加载动态库，动态库唯一 的接口是 plugin_init
 ，可以直接从.so文件查到。调用 plugin_init
 ，插件在底架层注册四个钩子函数：

• init


  返回一个不透明 chassis_plugin_config
   指针

• get_options


  取得插件的配置context用于解析

• apply_config


  解析完插件配置传回插件，插件以此做初始化

• destroy


底架层通过这些函数控制插件的初始化、配置加载与查看以及销毁过程，而插件层在底架层之上可使用其所有 接口，接口关系同主应用。

• 相关文件

• chassis-plugin.c

2.6 多线程事件机

软件启动多个线程，每个线程各有一个独立libevent事件循环，当某个线程想要添加事件时，使用 chassis_event_add
 添加事件，这个函数不像 event_add
 那样把事件加到本线程的事件机，而是把事件 加入一个队列，然后触发所有线程来抢这个事件。 chassis_event_add()
 函数流程如下：

g_async_queue_lock(chas->threads->event_queue); // 锁定全局消息队列
//把事件加入全局队列
g_async_queue_push_unlocked(chas->threads->event_queue, op);
//通知所有线程去抢事件，会触发每个线程的 chassis_event_handle 函数
send(chas->threads->event_notify_fds[1], C("."), 0)
g_async_queue_unlock(chas->threads->event_queue);//解锁

chassis_event_threads_t->event_notify_fds[2]
 是一个 socket对 ，一进一出，类似管道。所有线程 初始化的时候都注册监听 socket对 的读端口， chassis_event_add()
 往 socket对 的写端口写入一个 标记字节，所有线程响应进入 chassis_event_handle()
 函数：

do {
  //所有线程抢这个锁，抢到往下执行，抢不到的block在此
  g_async_queue_lock(chas->threads->event_queue);
  if ((op = g_async_queue_try_pop_unlocked(chas->threads->event_queue))) {
    // 抢到了op, 就加入本线程的事件机，这里只把事件拿走，并没有处理事件的任务，所以很快。
    chassis_event_op_apply(op, event_base);
    // 抢到事件的线程负责把 socket对 中的标记移除
    recv(event_thread->notify_fd, ping, 1, 0);
  }
  g_async_queue_unlock(chas->threads->event_queue); //释放锁，block的线程得以返回
 } while (op);

任何线程都可以发起事件，事件会随机被某个线程拾起执行。多线程事件机可以充分利用多核cpu资源，提高 事件处理效率。

• 相关文件

• chassis-mainloop.c

• chassis-event-thread.c

三 网络层

3.1 网络状态机

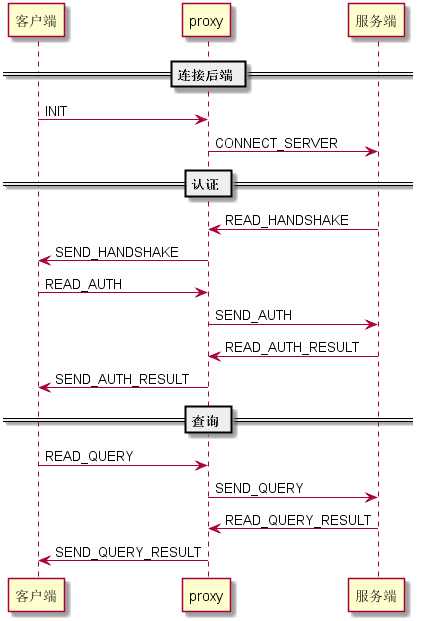

网络层实现 客户端 <-> 代理端 <-> 服务端 三点通信的机制，通信状态对应mysql协议的各个状态。 在状态转移的恰当时机（之前或之后）把控制权交给插件层，让插件层决定下个状态走向。例如，收到SQL之后， 陷入插件，插件分析SQL决定下一个状态，转发SQL到服务端，或是直接回复客户端。

上图的协议状态都在 network_mysqld_con_state_t
 枚举中声明， network_mysqld_hooks
 结构体中与其 名字一一对应的函数，就是用于注册到插件的钩子函数。

3.2 插件接口

类似于底架层，网络层也持有插件的钩子函数，这样网络状态变更时，便可以通知到插件层。插件初始化 过程中，先要建立监听会话，插件钩子就挂到这个会话中，以后每个新会话建立，都从监听会话克隆， 钩子函数就在每个会话中存在。

钩子函数的声明在 struct network_mysqld_hooks
 ，钩子函数注册，以proxy-plugin为例， 在 network_mysqld_proxy_connection_init()
 函数中，网络层对钩子函数的调用主要在 plugin_call()
 函数中。

3.3 网络库

• network-address

  地址字符串转换

• network-socket

  TCP socket

• network-packet

  数据包操作

• network-queue

  数据包队列

• network-backend

  后端管理

• network-injection

  数据包注入队列操作




3.4 包处理

network_mysqld_read()
 从网络接收mysql协议包，它的实现分两步：

• network_socket_read()
   读取TCP数据段，放入 network_socket->recv_queue_raw
   队列，也叫原生包

• network_mysqld_con_get_packet()
   重新整理原生包，解析出完整的mysql协议包， 放入 network_socket->recv_queue
   队列

network_mysqld_con_get_packet()
 函数对原生包进行简要解析，即查看一下mysql协议包头，按包头指定的 长度提取完整协议包。

3.4.1 接收结果集包组

结果集的数据包是按组处理的，一组数据包才构成一个完整的结果集。 从后端接收结果集在 network_mysqld_con_hanle()
 的 CON_STATE_READ_QUERY_RESULT
 状态中。代码摘要：

case CON_STATE_READ_QUERY_RESULT:
do {
  network_mysqld_read(srv, recv_sock); // 一次读到一个结果集协议包
  plugin_call(srv, con, con->state); // 结果集包 顺序、逐个送入插件
 } while (con->state == CON_STATE_READ_QUERY_RESULT); // 插件收集完 包组 会转移到下个状态
break;

从 plugin_call()
 进入插件，插件解析每个结果集包，并进行分组，代码摘要：

NETWORK_MYSQLD_PLUGIN_PROTO(proxy_read_query_result)
{
  //跟踪结果包，如果构成一组，返回is_finished = true
  is_finished = network_mysqld_proto_get_query_result(&packet, con);
  if (is_finished) {
    ret = proxy_lua_read_query_result(con); // 处理包组
    con->state = CON_STATE_SEND_QUERY_RESULT; // 网络状态递进
  }
  // 返回网络层，网络根据状态有无递进，来判断是否收完一组
  return NETWORK_SOCKET_SUCCESS;
}

其中 network_mysqld_proto_get_query_result()
 函数解析结果集包，con->parse.command里记录了当初 发往服务器的命令类型，也就是当前结果集是那个命令返回的。不同的命令又调用不同的函数去解析结果集， 现在只看最常用的 COM_QUERY
 的解析 network_mysqld_proto_get_com_query_result()
 ，这属于协议层 的函数，在此简要分析：

int network_mysqld_proto_get_com_query_result(network_packet *packet, network_mysqld_com_query_result_t *query)
{
  //又是状态机，query->state追踪结果包解析状态，每次进入此函数都不一样
  switch (query->state) {
  case PARSE_COM_QUERY_INIT:// 解析 列数包，然后转移到下个状态
    break;
  case PARSE_COM_QUERY_FIELD: // 解析 列定义包，转移到下个状态
    break;
  case PARSE_COM_QUERY_RESULT: // 解析 数据行包，之后is_finished置true，凑完一组
    break;
  }
  return is_finished;
}

旧版协议，包组通常以 MYSQLD_PACKET_EOF
 包结束，如果遇到错误，则以 MYSQLD_PACKET_ERR
 包结束， 此处代码讲解的简化流程未考虑错误包。

四  插件层

2和3的插件接口部分描述了插件层的对接方式，底架层通过钩子函数控制的是插件的全局属性 而网络层通过钩子函数控制的是插件的会话属性。全局属性比较简单，不再赘述，此处主要分析插件的会话 过程。

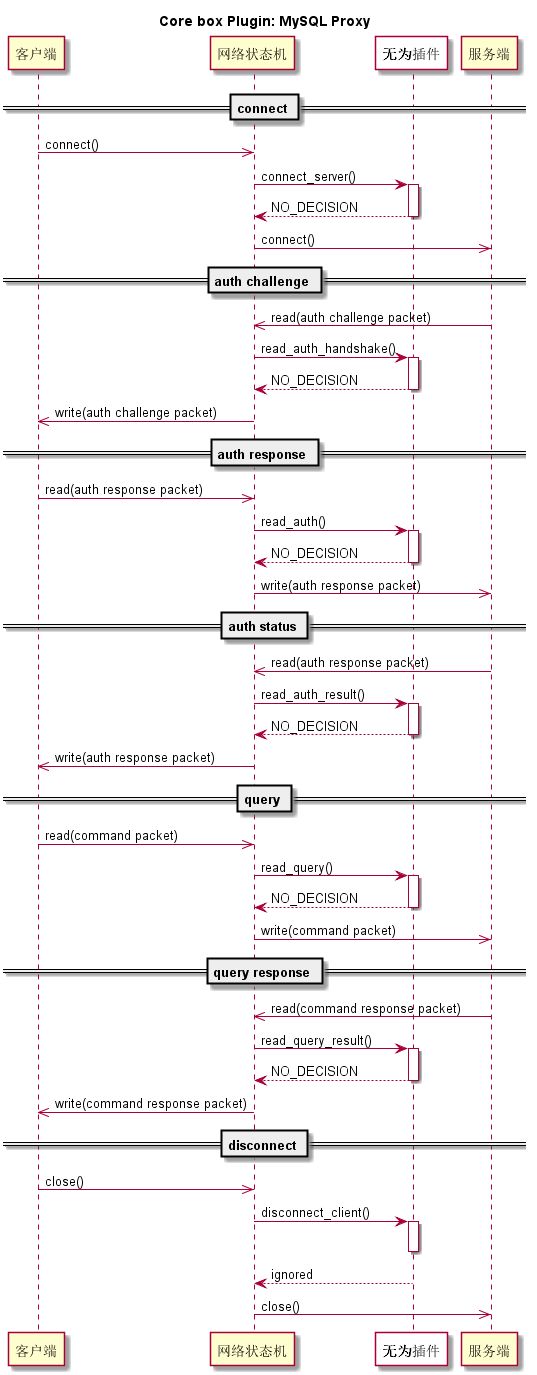

上图显示插件层会话的生命周期，跟随网络状态转移，网络状态机的连接、认证和断开阶段可以看作暂时状态 ，正常运行期间，主循环通常处于query和query response阶段，即SQL和结果集的代理转发阶段。

从网络会话角度看，插件的实现者只需处理好钩子函数里的内容，做好网络状态转移的决策即可，至于TCP和 mysql协议的内容，完全不需要关心，这是很好的抽象屏障。

4.1 proxy-plugin

说起插件，通常是用来实现一些可选的附加功能，但是mysql-proxy不一样，它的最主要逻辑就是在插件里实现 的。如果只有底架层，那么它是一个空转的事件机，如果再加上网络层，那它是一个空转的网络状态机。网络 会话只有通过插件才能实现额外功能。

proxy-plugin就是最核心的插件，代理转发期间对SQL分析、改写、注入，对结果集的解析，以及所有数据包的 转发决策都是在这个插件中完成的。

mysql-proxy对开发者提供了两种接口，一种就是插件，开发者可以写一个插件，依赖mysql-proxy提供的头文件 和动态库编译，然后放倒相应目录，在配置中加载。另一种是Lua接口，lua开发相对插件开发更方便，不用编译 。

而lua接口就是从proxy-plugin放出去的，所以接着上面说的，如果再在网络层上加个proxy-plugin，其实它基本 上还是在空转，它的每个钩子函数不过转而去调用lua的函数，也就是说，真正的分析与决策逻辑在lua脚本里。

4.2 admin-plugin

这个插件是个单向插件，他与服务端完全不接触，与服务端相关的钩子函数，比如 con_send_auth
 ， con_read_query_result
 等，它根本就不注册。 举个例子：proxy-plugin里，用户认证过来了，proxy转到下一个网络状态，即发往后端，然后收到后端回复再 转到下个状态，即发回客户端。而在admin-plugin里，用户认证过来了，admin自己验证客户端身份，直接跳到 下下个状态，给用户回复。虽然用的同一个网络状态机，对状态转移的决策不同，admin就成为一个单边通信的 插件。

admin-plugin也放出了lua接口，方便开发者改动。

五  协议库

协议库 实现mysql请求与结果集包的解析，程序中又分为包解析和协议解析：

• network-mysqld-proto.h

  协议解析

• network-mysqld-packet.h

  包解析，依赖协议解析

首先看协议解析头文件中的函数，有个大概规律，函数名包含append，且第一个参数是GString，用于组装； 函数名包含get，且第一个参数是 network_packet
 ，用于解析。它负责组装和解析协议的 基本类型 ，例如：

• int8/int16…

  各类整型

• lenenc_int


  Length Encoded Integer

• lenenc_string


  Length Encoded String

• lenenc_gstring


  同上，使用GString

另外，还提供了 包头操作 （组装/解析包长度和序列号）和 密码混杂 。

包解析，负责解析和组装结果集包、认证包和Prepare语句包等，这些包也是由 基本类型 组成的，所以， 包解析在协议解析层次之上。

协议解析和包解析都用到网络层的 network_packet
 结构体，其定义为：

struct {
  GString *data;
  guint offset;
}

data就是完整的包数据，offset记录解析状态，即目前解析到的位置，有了状态，用于解析的函数就可以 顺序调用。

六 lua接口

lua和c的互通使用栈的方式，程序中大部分 *-lua.h结尾的文件都是用于lua和c的交互。 在启动时调用 network_mysqld_lua_setup_global()
 ，c里的状态就被绑定到lua里的proxy模块。
