图解MySQL | [原理解析] Adaptive Hash Index 是如何建立的

Adaptive Hash Index（以下简称 AHI）估计是 MySQL 的各大特性中，大家都知道名字但最说不清原理的一个特性。本期图解我们为大家解析一下 AHI 是如何构建的。

• 随着 MySQL 单表数据量增大，（尽管 B+ 树算法极好地控制了树的层数）索引 B+ 树的层数会逐渐增多；
• 随着索引树层数增多，检索某一个数据页需要沿着 B+ 树从上往下逐层定位，时间成本就会上升；

• 为解决检索成本问题，MySQL 就想到使用某一种缓存结构：根据某个检索条件，直接查询到对应的数据页，跳过逐层定位的步骤。这种缓存结构就是 AHI。

AHI 在实现上就是一个哈希表：从某个检索条件到某个数据页的哈希表，仿佛并不复杂，但其中的关窍在于哈希表不能太大（哈希表维护本身就有成本，哈希表太大则成本会高于收益），又不能太小（太小则缓存命中率太低，没有任何收益）。

这就是 AHI（中文名：自适应哈希索引）中＂自适应＂的用途：建立一个＂不大不小刚刚好＂的哈希表。

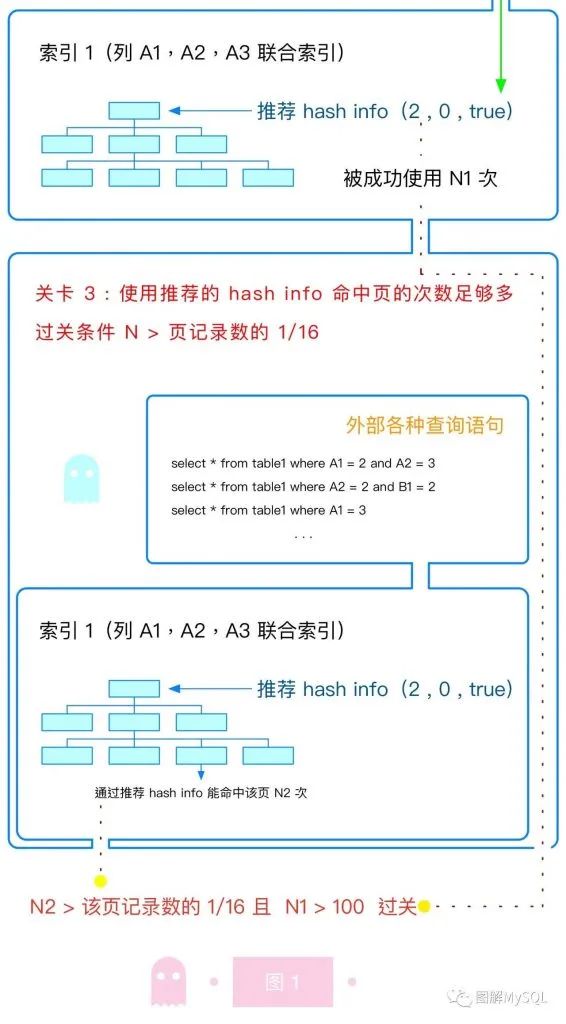

本文主要讨论 MySQL 是如何建立起一个＂刚刚好＂的 AHI 的，如图 １ 所示：需要经历三个关卡，才能为某个数据页建立 AHI，之后的查询才能使用到该 AHI。

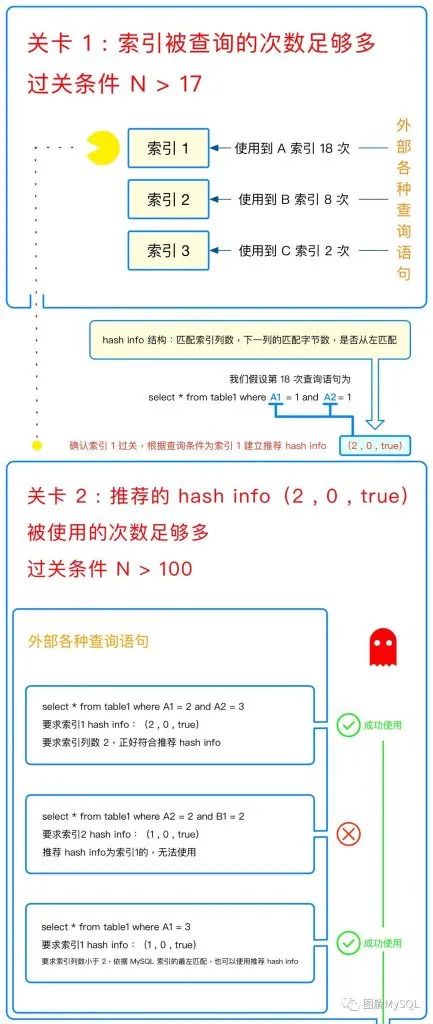

我们逐个关卡来介绍：

显而易见，如果我们为了一个很少出现的检索条件建立 AHI，肯定是入不敷出的。

• 检索条件与索引匹配的列数
• 第一个不匹配的列中，两者匹配的字节数
• 匹配的方向是否从左往右进行

• 如果检索条件是(A1=1 and A2=1)，那么此次检索使用了该索引的最左两列，hash info 就是(2,0,true)

• 如果检索条件是(A1=1), 那么此次检索使用了该索引的最左一列，hash info 就是(1,0,true)

因此我们只能为表中经常被查询的部分数据建立 AHI。所以关卡 3 的任务就是找出哪些数据页是经常被使用的数据页。

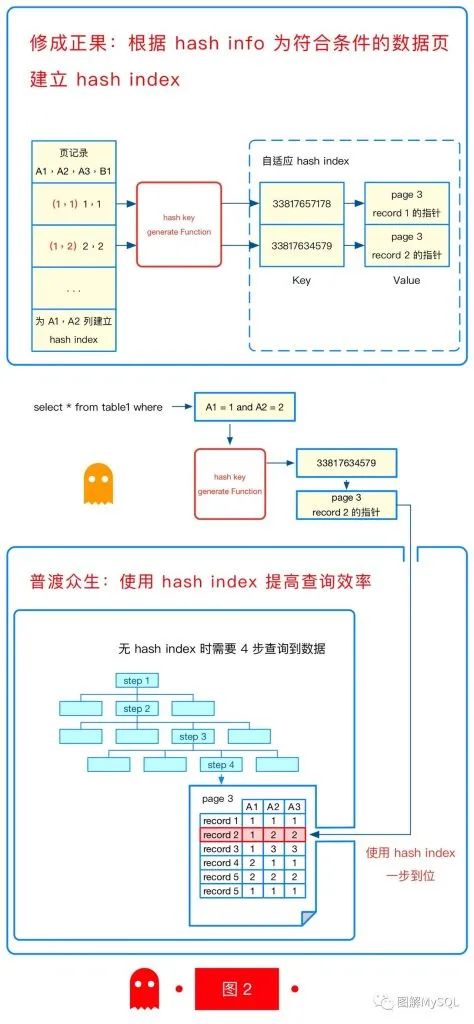

• 表 table1 具有 4 列：A1,A2,A3,B1。具有两个索引 Idx1(A1,A2,A3) 和 Idx2(B1)

• 关卡 1：选出的索引是 Idx1
• 关卡 2：选出的 hash info 是 (2, 0, true) （很多查询命中了 Idx1 的最左两列）
• 关卡 3：选出了某个数据页 P3，其中包含数据 (1,1,1,1) 和 (1,2,2,2) 等等

• 对于数据(1,1,1,1)，根据 hash info，选取前两列建立 AHI 的一项：(1,1)的哈希值->P3
• 对于数据(1,2,2,2)，根据 hash info，选取前两列建立 AHI 的一项：(1,2)的哈希值->P3
• 以此类推

• 命中了索引 Idx1
• 索引 Idx1 上的 hash info 是(2, 0, true)，查询条件(A1=1 and A2=2)根据 hash info 转成(1,2)的哈希值
• 根据此哈希值在 AHI 中查询，可查询到数据页为 P3

• 随着数据量增大，索引树变得越来越高，查询数据页成本变大
• MySQL 引入 AHI 作为查询数据页的缓存，想降低查询数据页的成本
• AHI 的＂自适应＂想解决的问题是 缓存不能太大，也不能太小
• AHI 建立的过程中，通过不断限制条件，只为经常使用的索引和经常使用的数据页建立缓存

• innodb_adaptive_hash_index_parts。凡是缓存都会涉及多个缓存消费者间的锁竞争。MySQL 通过设立多个 AHI 分区，每个分区使用独立的锁，来减少锁竞争。
• SHOW ENGINE INNODB STATUS。其中有 AHI 的每个分区的使用率和 AHI 的命中率。如果你的业务 AHI 使用率过低，理解了 AHI 建立的原理后，就可以分析该业务为何不命中 AHI，来判断业务是否合理，是否需要改变访问模式或者将数据冷热隔离。也可以考虑关闭 AHI，减少 AHI 的维护成本。
• 在低版本 MySQL 上使用 AHI，先查阅 MySQL bug 列表。低版本是存在一些与 AHI 相关的影响业务的缺陷，在新版本上均已修复，新版本 MySQL 可放心使用。

  ---
