Pod网络概念模型
Pod相当于是K8s云平台中的虚拟机，它是K8s的基本调度单位。所谓Pod网络，就是能够保证K8s集群中的所有Pods(包括同一节点上的，也包括不同节点上的Pods)，逻辑上看起来都在同一个平面网络内，能够相互做IP寻址和通信的网络。
1、Pod 网络

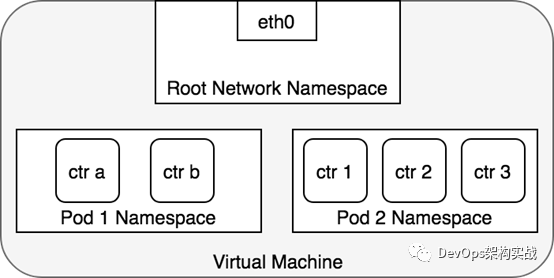

问题：Pod是K8S最小调度单元，一个Pod由一个容器或多个容器组成，当多个容器时，怎么都用这一个Pod IP？
实现：k8s会在每个Pod里先启动一个infra container小容器，然后让其他的容器连接进来这个网络命名空间，然后其他容器看到的网络试图就完全一样了。即网络设备、IP地址、Mac地址等。这就是解决网络共享的一种解法。在Pod的IP地址就是infra container的IP地址。
在 Kubernetes 中，每一个 Pod 都有一个真实的 IP 地址，并且每一个 Pod 都可以使用此 IP 地址与 其他 Pod 通信。
Pod之间通信会有两种情况：
两个Pod在同一个Node上
两个Pod在不同Node上
先看下第一种情况：两个Pod在同一个Node上

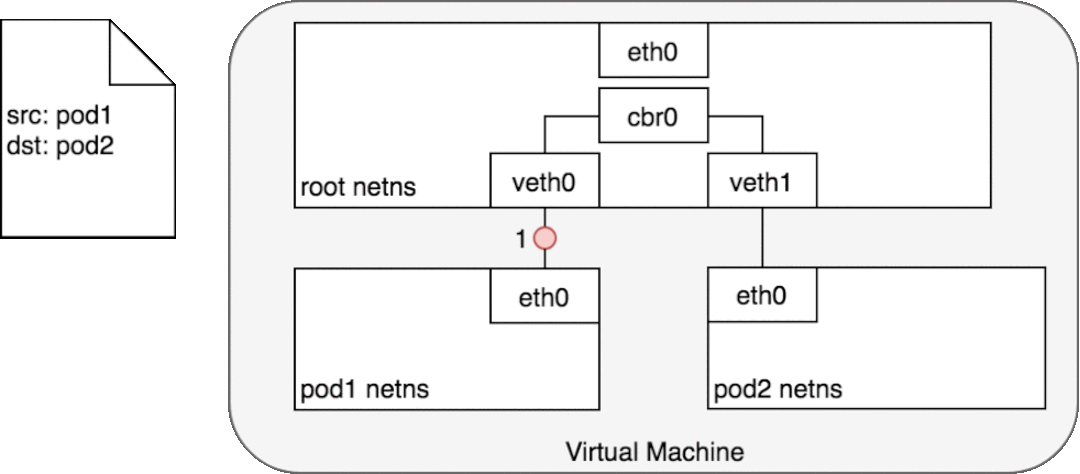

同节点Pod之间通信道理与Docker网络一样的，如下图：
对 Pod1 来说，eth0 通过虚拟以太网设备（veth0）连接到 root namespace；
网桥 cbr0 中为 veth0 配置了一个网段。一旦数据包到达网桥，网桥使用ARP 协议解析出其正确的目标网段 veth1；
网桥 cbr0 将数据包发送到 veth1；
数据包到达 veth1 时，被直接转发到 Pod2 的 network namespace 中的 eth0 网络设备。

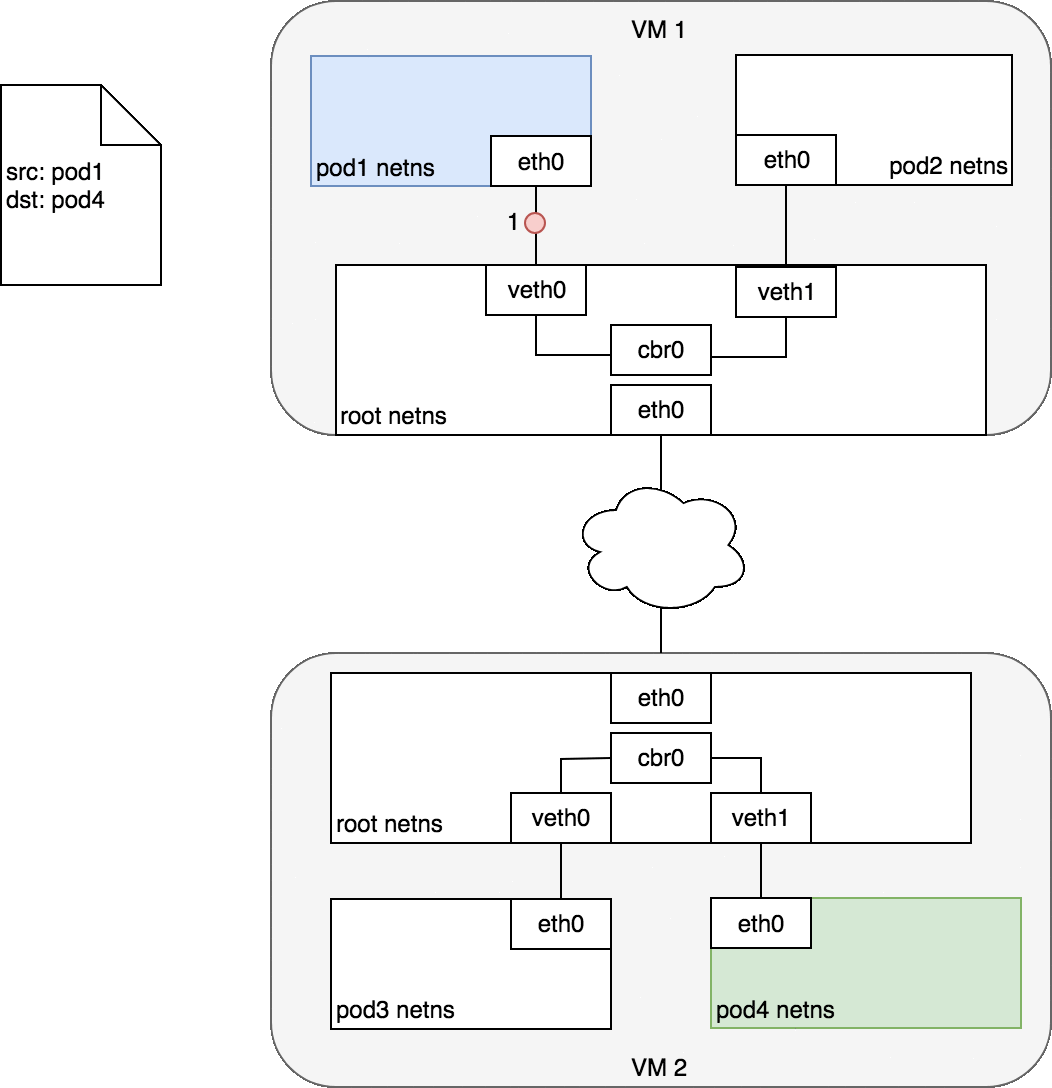

再看下第二种情况：两个Pod在不同Node上
K8S网络模型要求Pod IP在整个网络中都可访问，这种需求是由第三方网络组件实现。
相比同节点Pod通信，这里源Pod发出的数据包需要传递到目标节点，但是源Pod并不知道目标Pod在哪个节点上，因此网络组件主要负责跨主机Pod通信。
简单理解，Pod网络的数据包，在出节点之前，会先被封装成节点网络的数据包，当数据包到达目标节点，包内的Pod网络数据包会被解封出来，再转发给节点内部的Pod网络。这种方案对底层网络没有特别依赖，但是封包解包会引入额外性能开销。
