在 7月份 Apache DolphinScheduler&Hudi 联合 Meetup 上，传智教育的资深研究员 孔帅，为我们带来题为《Apache DolphinScheduler在传智教育的实践》的分享。
2. DolphinScheduler在传智的实践与思考在传智教育数仓 1.0 的架构体系中，我们首先聊一下我们的主体业务流程。

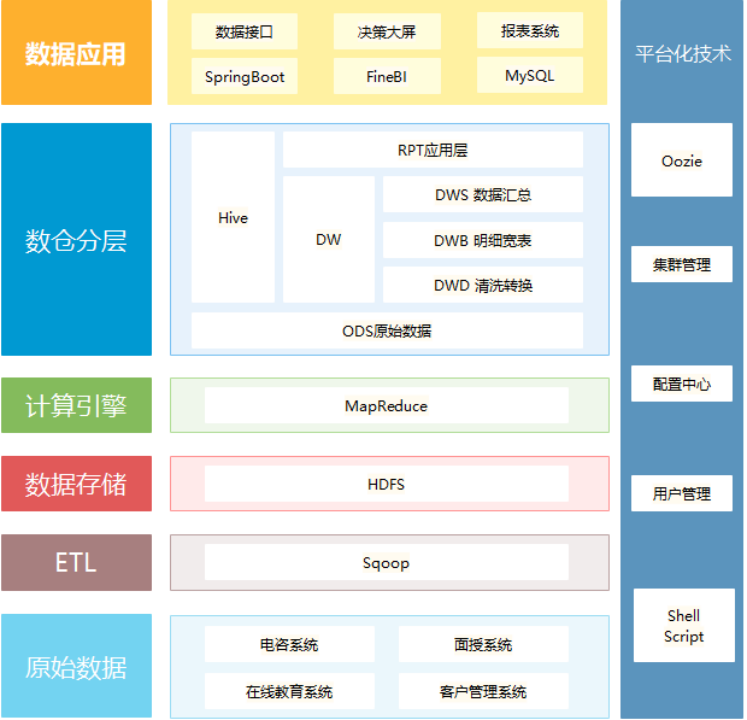

上图为传智教育的核心分析流程。首先客户会访问官方网站，客户在访问网站期间可以咨询在线客服，了解我们的课程。如果客户感觉这些课程有帮助，并产生学习意向，会给我们留下一些线索，比如电话、微信、QQ 号等。我们拿到这些之后，线下客服人员会根据这些线索和客户进行进一步沟通联系。如果这些线索联系不到，则把这些线索设置为无效线索；如果能够联系上，客服会和客户进行电话沟通或微信交流。在这一系列操作过程当中，所有的数据记录都会通过后台存储在服务器上，而我们的大数据系统会在每天凌晨用 T+1 的方式进行数据采集和分析计算。分析计算的主要有访问数据、咨询数据、意向数据、线索数据，还有一些报名数据、考勤数据等。将这些数据分析计算结果以后，我们会把这些结果同步到应用系统中，比如决策系统、报表系统等，并在应用系统当中的 BI 进行展示。基于这套业务流程，我们设计了教育数仓 1.0 架构。在 1.0 版本的架构中，我们使用的原始数据主要有内部的一些电咨系统、线下的面授系统，以及在线教育系统、客户管理系统等，主要使用的是这些系统里的一些结构化数据。对于这些结构化数据来说，Sqoop 能够很好地进行数据的采集，所以早期我们主要使用 Sqoop 进行 ETL，数据存储主要使用 HDFS，并基于 MapReduce 引擎的 Hive 来进行分析。我们在数仓中采取了一些分层，主要有 6 层，第一层是我们的 ODS 原始数据层，保留最原始的数据，不会做任何的变更，这一层也会保留我们最完整的数据。为了保证数据的安全性，我们 ODS 层采用的都是 外部表。接下来是 DWD 层，主要进行清洗转换操作，清洗主要是把无效垃圾过滤掉，转换则是进行枚举值、字段等转换，以及数据脱敏工作。经过 DWD 层的信息转换之后，我们能够提供一个比较干净的应用数据。再接下来就是我们的 DWM 层，这一层主要是用来生成我们中间可以复用的一些组件，主要的操作有两种，一种是生成明细宽表，用来为后续的查询提高性能，减少服务器的消耗；另一种是做一些轻度汇总的工作。基于这些天数据和小时数据，我们在后面的 DWS 层进行进一步的数据汇总，这是一个数据集市，会基于中间层的数据进行数据汇总，把时间维度计算出来，比如说年维度、月度、季度、周等，并把总累计值数据计算出来。数据集市会把最终的数据导出到 RPT 应用层，主要保存的是个性化业务数据。另外我们还有一个 DIM 维度层，主要是存放一些标准维度数据，最后将这些数据导出给应用系统。应用系统一般使用都MySQL 数据库，导出的数据通过 Spring boot 来对外提供数据接口，用 BI 展现。因为我们之前采用的是离线数仓，采用的也是 T+1 的计算方案。所以初期的数据能够满足我们计算需求。初期的任务脚本，我们选择的也是当时比较流行的 Shell 脚本，而且 1.0 版本时我们的调度任务并不是特别的多，所以当时 Oozie 的功能和性能都能够满足我们的调度需求。基本流程是将不同主题表格抽取到 ODS 层，形成明细宽表，既有宽表的相关指标和维度，将宽表合并成一张大的数据集市，在 DWM 层进行汇总和计算。随着非结构化数据和业务场景越来越多，原来 的 ETL 工具 Sqoop 已经无法满足我们的 ETL 需求了，于是我们对 1.0 架构进行了一些调整，主要包括：
- 除 Sqoop 之外，增加 Flume 进行日志文件采集，使用 Python 自研了 ETL 工具；
- 随着数据量逐步增加，Hive 已经不能满足计算性能的需求。通过对各种分析引擎的对比，选择了 Presto；
- 任务脚本也在逐步地体系化，Shell 脚本的可维护性和拓展性不如 Python，所以 把脚本替换成了 Python。

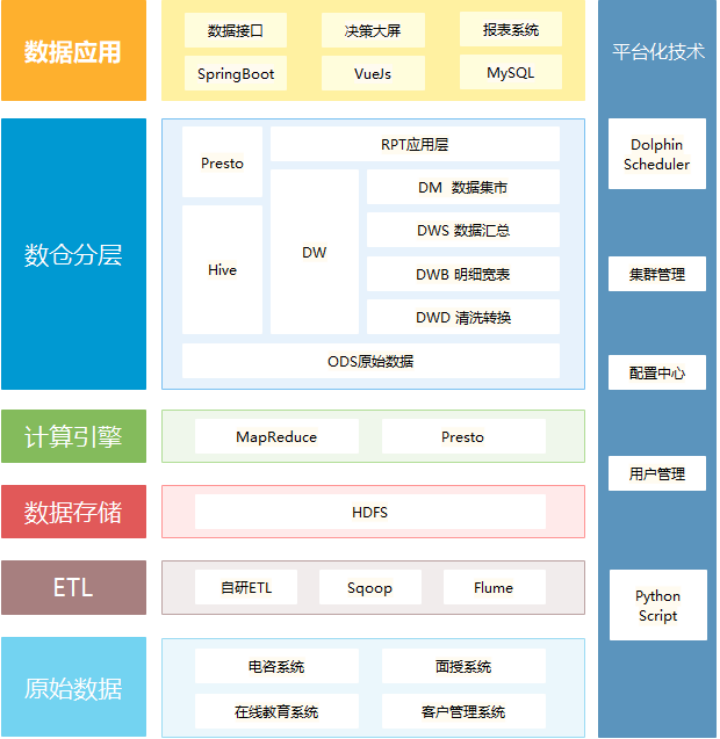

另外，系统分层也进行了一些变更，我们在 2.0 版本中去掉了维度层，把维度表都直接放在了 DWD 层中；原来的 DWS 层，数据集市层被替换为了 DM 层，也是数据集市层，作用是一样的。另外，我们新加了一个轻度汇总层和明细宽表层，也就是 DWB 层和 DWS 层。DWB 层的主要作用是把 DWD 里的表，在 DWB 层进行宽表化，将雪花模型转换为星型模型。生成了明细宽表以后，在后续计算中能够提升性能，降低服务器的损耗。DWS 层主要进行轻度汇总，比如按小时、按天先进行轻度的汇总，再在 DM 层中按照年、季度等进行计算。剩下的 RPT 和 Presto 是整个公司提供所有分层数据的一个入口。最后，我们还变更了调度工具。因为之前的调度工具 Oozie 配置比较复杂，而且功能相对比较少，可能还会出现服务阻塞的情况，对于升级兼容问题权限问题也都不是特别好。所以，我们把 Oozie 替换DolphinScheduler。首先是 Sqoop。在数仓 1.0 版本中，我们的原始数据主要是结构化数据，Sqoop 正好就是一款专业的结构化数据传送的 ETL 工具，但随着数据和业务场景增多，ETL 场景也越来越复杂，Sqoop 已经满足不了我们的需求了。所以在 2.0 版本中，我们把 Sqoop 替换成了DolphinScheduler 体系。在 DolphinScheduler 和 Flume 基础之上，我们通过自研的 Python ETL 工具，就可以做到更加灵活地支持各种复杂的业务场景。Hive 成本低、稳定性好，生态兼容性好，但其缺点也很明显：慢。随着数据量大幅增加，Hive 已经不能满足我们的计算性能需求了。经过各种对比，我们决定在 2.0 版本中选择 Presto 作为新的引擎。之前我们还参考了 SparkSql、Impala、HAWQ 和 ClickHouse 等，结果如下：- SparkSql 虽然比 Hive 快，但和 Presto 比单表&多表的查询性能都不突出。
- Impala 多表查询性能优异，但单表查询不如 Presto，不支持 OrcFile、不支持 update、delete 和 grouping sets 等语法，不支持 Date 数据类型。
- HAWQ、Greenplum 比较中庸，用起来比较复杂，性能也不突出。
- ClickHouse 的单表性能较好，但是多表性能不突出，兼容性也不如Presto。
- Presto 和 Hive 都是 Facebook 公司开源的，两者兼容好，Trino 是从 Presto 分支出来的，两者非常相似。
- Presto/Trino 单表&多表的查询性能优异，数据量支持 EB 级的数仓和数据湖。
- Presto/Trino 兼容 Hive，还支持 mysql、oracle 等关系型数据库，kafka、redis、MongoDB 等非关系型数据库。
- Presto/Trino 能够进行异构数据源的跨库读写操作。

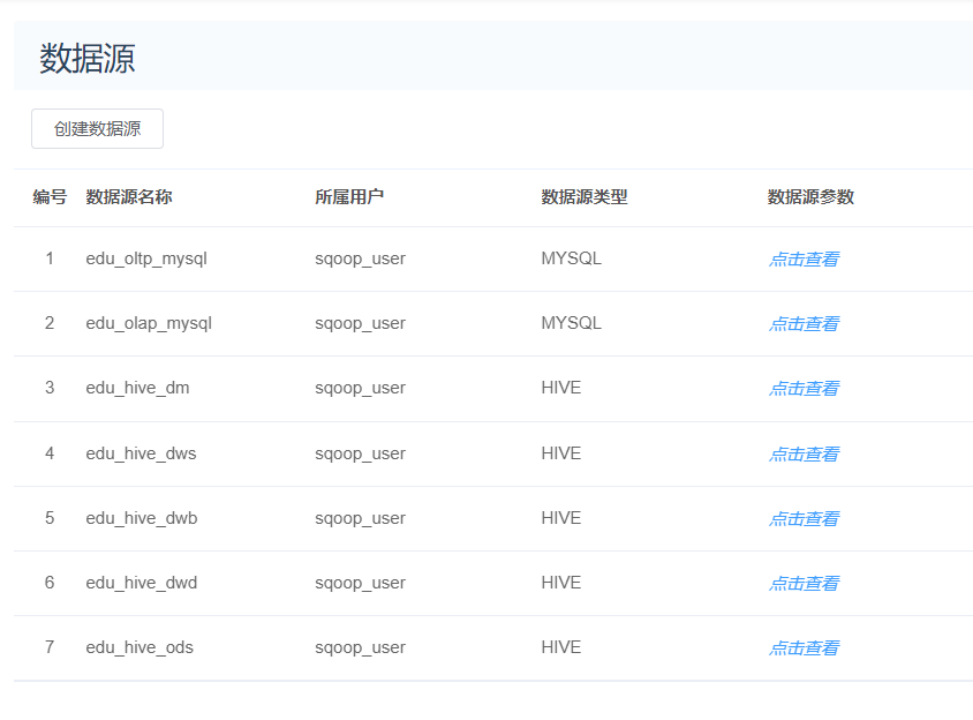

接下来就是 shell 脚本。1,0 版本汇总我们主要使用 Shell，因为当时任务较少，也并不是特别的复杂，但是随着脚本的体系化，我们需要脚本的可维护性和可扩展性，这些缺点就越来越突出，Shell是用来进行系统管理的脚本，功能有限，性能低开销大。Python 无论是性能方面，还是一致性、扩展性，都比需要脚本要好，现在已经成为了全球编程语言排行榜的第一名。所以在 2.0 的数仓架构体系中，我们把 shell 脚本变更为了 Python 脚本。最后就是调度工具，传智教育最初使用的调度软件是Oozie，由于Oozie功能的限制，在不断迭代的需求中，我们重新调研了各种调度工具，最终选择了国产开源的Apache DolphinScheduler。上面两张图是我们使用 Apache DolphinScheduler 的一些功能，比如文件管理功能和数据源。文件管理功能非常方便，可以让我们很方便地引用文件，这些文件之间也可以互相引用。数据源创建之后也可以不断复用，对我们提升效率来说很有帮助。由于 Oozie 历史的原因，目前 Sqoop、HiveSQL、Presto 等任务在DolphinScheduler 中使用的主要还是 Shell 组件，但受益于 DolphinScheduler 的可视化界面、资源管理、多租户管理、权限管理、告警组管理、多项目管理等功能，调度效率已有大幅提高。
这个就是我们这个数仓架构的技术演变，接下来介绍一下传智教育在技术演变的过程中调度工具使用的痛点，以及我们如何解决这些问题。DolphinScheduler 在传智教育的实践

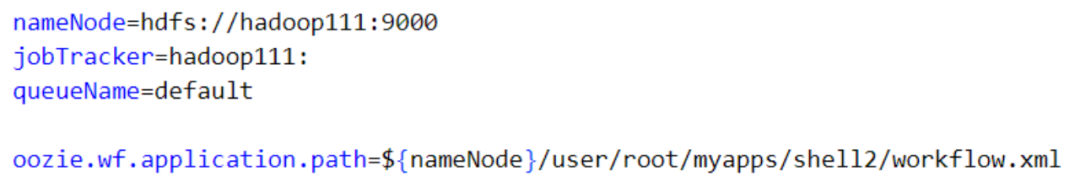

传智教育以前采用的工作流调度软件是 Oozie。Oozie 是一个工作流引擎，它的一个特点是默认采用 HPDL语言（XML）定义流程，可视化支持依赖于第三方工具软件（比如HUE），自带的可视化界面功能较弱，安装也标胶复杂。Oozie 工作流的核心组成部分有两个：job.properites 和 workflow.xml。前者主要保存一些常用的参数变量，后者是核心文件，具体的工作流都是在 workflow 里面去定义的。上图展示了一个非常简单的工作流，打印 Oozie，再返回一个错误信息进行输出。但就是这么简单的一个工作流，我们可以看到这个过程需要配置大量的 XML 标签，非常麻烦，工作效率非常低。随着我们的调度工作增加，业务场景复杂化，这个调度软件对我们的生产效率已经产生了非常大的影响。另外就是功能组建比较少，Oozie 对流行技术的反应有些迟钝，比如PySpark等当下流行的分析计算引擎。虽然官方已经宣称支持 PySpark 任务，但在实际应用中 Oozie 的 PySpark 任务却支持较差、问题不断。此外，多租户管理、告警组管理、多环境管理、Worker 分组管理、项目管理、资源管理等功能，Oozie 也都不具备。Oozie 在执行过程中，每个任务都会启动一个 oozie-launcher 加载器，oozie-launche 会占用很多内存；Oozie launcher 的生命周期是数据任务开始之前到结束，期间资源不会释放，如果此时数据任务得不到充足的资源就会一直等待，有充足资源时才会执行数据任务；如果同时提交了多个 Oozie 任务，或是 Oozie 有多个并行子任务，会导致内存不够，而 Oozie launcher 在得不到充足的资源时就会一直等待资源，导致资源和任务互相等待从而造成死锁现象。权限：Oozie 基本没有权限控制，也没有多租户功能；兼容：Oozie 依赖于 Hadoop 集群版本，如果更新最新版，容易出现与现有集群不兼容的问题。以上是 1.0 版本中我们的调度所遇到的一些痛点。那么我们是如何解决这些痛点的呢？

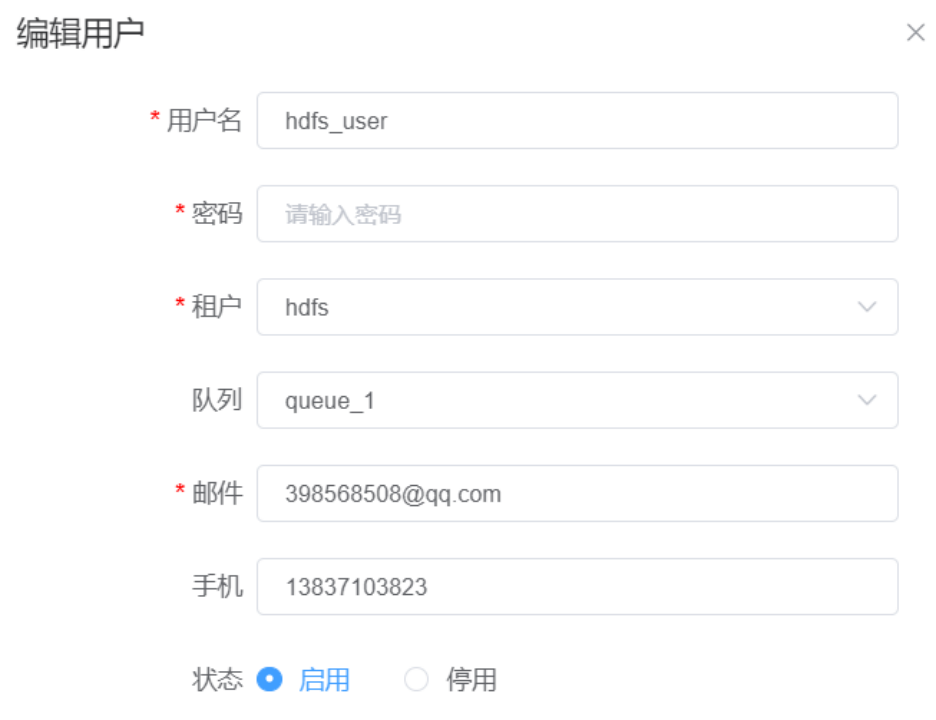

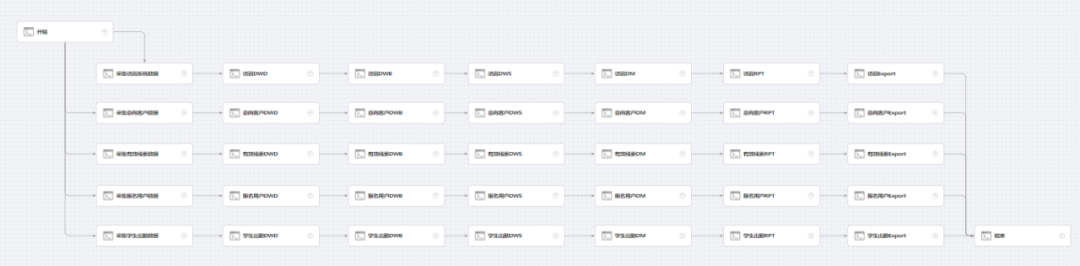

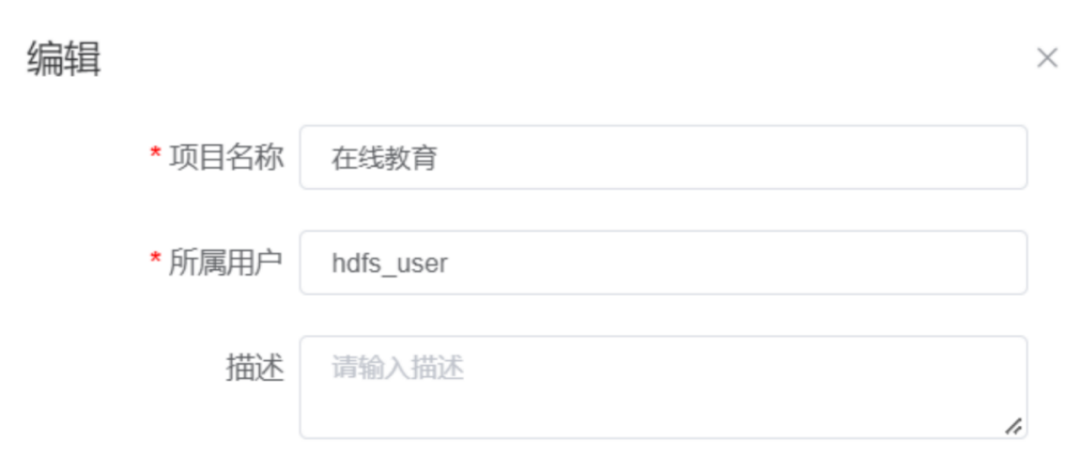

Apache DolphinScheduler 是一个分布式易扩展的可视化工作流任务调度平台。相对于 Oozie 的复杂 xml 配置流程，DolphinScheduler 所有的流、定时操作都是可视化的，通过拖拽任务来绘制 DAG，并可进行实时监控。同时 DolphinScheduler 支持一键部署，无需复杂的安装过程，提升工作效率。DolphinScheduler 的一个好处是功能比较丰富，和 Oozie 相比，相比， DolphinScheduler 紧跟流行技术。对 PySpark 等当下流程的分析计算引擎，DolphinScheduler 做到了快速升级进行兼容。并且新组件使用起来便捷高效，对于工作效率提升很大。同时，DolphinScheduler 还在不断升级完善各种功能，比如多租户管理、告警组管理、多环境管理、Worker 分组管理、项目管理、资源管理等功能，功能丰富，升级也快。另一个特点是高可靠性，与 Oozie 的阻塞死锁现象对比，DolphinScheduler 采用任务缓冲队列机制来避免过载；单个机器上可调度的任务数量可以灵活配置，当任务过多时会缓存在任务队列中，不会导致机器卡死，就像红绿灯一样。同时，DolphinScheduler 支持去中心化的多 Master 和多 Worker 服务对等架构，可以避免单 Master 压力过大。权限：Oozie 基本没有权限控制；DolphinScheduler 可以通过对用户进行资源、项目、数据源的访问授权，不同用户间互不影响。兼容：Oozie 容易出现与现有集群不兼容的问题；DolphinScheduler 升级不会影响之前集群的设置，升级方式操作简单。以上为 DolphinScheduler 工作界面截图，帮助我们解决了很多调度痛点。我们目前虽然还未使用 Apache DolphinScheduler 的所有组件，但它已经帮助我们解决了以前大多数的痛点，大幅提高了工作效率，后续我们准备向更多的项目组推广使用。在目前的使用中，DolphinScheduler 对 PySpark 任务支持良好，但Presto 插件使用时还有些适配问题，我们也在做 Presto 功能的适配，后续计划将数据源类型优化为支持动态热插拔的功能，让任意类型的数据源都可以被随时使用。如上所述，由于 DolphinScheduler 社区活跃、版本更新速度较快，在使用过程中会遇到一些适配问题，同时我们也有很多新的 idea，我们会积极地参与到社区中，不断优化完善，助力 Apache DolphinScheduler 更上一层楼！
