Hadoop RPC客户端实现原理浅析

DBA成长之道 2021-03-10

527

上一篇文章已经带大家认识了什么是Hadoop RPC，本文将从nodemanager启动流程来讲解HadoopRPC到底是如何进行远程过程调用。首先nodemanager需要和resourcemanager进行通信，双方必须定义一种通信协议，Hadoop2.0之后采用了google的protocol buffer的数据格式进行实现，协议定义在ResourceTracker.proto文件中，其内容如下：

service ResourceTrackerService {
  rpc registerNodeManager(RegisterNodeManagerRequestProto) returns (RegisterNodeManagerResponseProto);
  rpc nodeHeartbeat(NodeHeartbeatRequestProto) returns (NodeHeartbeatResponseProto);
}

由于protocol buffer只提供序列化框架，并未提供具体的RPC实现，因此需要用户自己实现，在ResourceTracker接口中我们可以看见它是基于ResourceTracker.proto文件定义了两个通信接口

public interface ResourceTracker {
  @Idempotent
  public RegisterNodeManagerResponse registerNodeManager(
      RegisterNodeManagerRequest request) throws YarnException,
      IOException;
  @AtMostOnce
  public NodeHeartbeatResponse nodeHeartbeat(NodeHeartbeatRequest request)
      throws YarnException, IOException;
}

分布式系统设计很多时候会采用master/slave架构，hadoop也不例外，像namenode-datanode，resourcemanager-nodemanager。slave被master管理，那么slave在启动的时候需要向master注册，注册思想是hadoop的核心设计思想之一，nodemanager在启动的时候需要向resourcemanager注册，同时其RPCEngine也需要向resourcemanager注册，因为收到远程客户端请求以后，实际上最后是让Handler来进行消息的派发，将消息交给对应的engine进行处理。这种注册的思想，可以减轻master节点的负担，因为分布式系统中master本身就是slave的消息中心，容易出现性能瓶颈，当采用注册思想时，resourcemanager无需关系nodemanager什么时候启动，什么时候停止，只需发送心跳信息即可。

那么nondemanager究竟是如何与resourcemanager进行通信的呢？我们从nodemanager进入看看其初始化过程

首先是NodeManager的main方法：

  public static void main(String[] args) throws IOException {
    Thread.setDefaultUncaughtExceptionHandler(new YarnUncaughtExceptionHandler());
    //打印启动日志信息
    StringUtils.startupShutdownMessage(NodeManager.class, args, LOG);
    NodeManager nodeManager = new NodeManager();
    Configuration conf = new YarnConfiguration();
    new GenericOptionsParser(conf, args);
    //初始化配置并启动服务
    nodeManager.initAndStartNodeManager(conf, false);
  }

在serviceInit方法中，我们可以看到其定义了一个用于状态更新的类，这个类也可以看作一个服务，因为它里面也定义了serviceStart()方法：

  protected NodeStatusUpdater createNodeStatusUpdater(Context context,
      Dispatcher dispatcher, NodeHealthCheckerService healthChecker) {
    return new NodeStatusUpdaterImpl(context, dispatcher, healthChecker,
      metrics);
  }

ResourceManager协议的客户端就是在NodeStatusUpdaterImpl.ServiceStart中启动的：

  @Override
  protected void serviceStart() throws Exception {
    //...
    try {
      // Registration has to be in start so that ContainerManager can get the
      // perNM tokens needed to authenticate ContainerTokens.
      //这一步就是创建rpc客户端
      this.resourceTracker = getRMClient();
      registerWithRM();
      super.serviceStart();
      startStatusUpdater();
    } catch (Exception e) {
     //...
    }
  }

我们继续往下看，getRMClient()里面的createProxy方法：

  protected static <T> T createRMProxy(final Configuration configuration,
      final Class<T> protocol, RMProxy instance) throws IOException {
  //...
    //判断集群是否开启了ResourcemanagerHA
    if (HAUtil.isHAEnabled(conf)) {
    //这里其实对HA进行了一层封装，封装之后客户端不用关系具体连接哪个rs，如果开启ha，则进行封装
      RMFailoverProxyProvider<T> provider =
          instance.createRMFailoverProxyProvider(conf, protocol);
      return (T) RetryProxy.create(protocol, provider, retryPolicy);
    } else {
     //...
  }

这里的proxy需要说明，在进程间通信时往往需要代理来实现，proxy就是代理的意思，它实现在调用远程方法时像是在调用本地方法一样简单。

RMFailoverProxyProvider<T> provider负责对rs进行ha封装，那它是如何进行真正对rpc对的创建呢？

我们继续往下看，点进create()方法中：

  public static <T> Object create(Class<T> iface,
      FailoverProxyProvider<T> proxyProvider, RetryPolicy retryPolicy) {
    //proxyProvider是ConfiguredRMFailoverProxyProvider，即上文说的rs的ha封装对象
    return Proxy.newProxyInstance(
        proxyProvider.getInterface().getClassLoader(),
        new Class<?>[] { iface },
        new RetryInvocationHandler<T>(proxyProvider, retryPolicy)
        );
  }

不难看出，这里使用了java的动态代理来代替ConfiguredRMFailoverProxyProvider对象的执行，

而java动态代理中，每一个动态代理对象都需要继承java.lang.reflect.InvocationHandler，

并实现其invoke方法，这里的InvocationHandler就是RetryInvocationHandler，

ConfiguredRMFailoverProxyProvider真正的rpc其实就是在RetryInvocationHandler的

构造方法中实现的，我们继续往下看：

  protected RetryInvocationHandler(FailoverProxyProvider<T> proxyProvider,
      RetryPolicy defaultPolicy,
      Map<String, RetryPolicy> methodNameToPolicyMap) {
    this.proxyProvider = proxyProvider;
    this.defaultPolicy = defaultPolicy;
    this.methodNameToPolicyMap = methodNameToPolicyMap;
    //proxyProvider就是ConfiguredRMFailoverProxyProvider对象
    this.currentProxy = proxyProvider.getProxy();

  public synchronized ProxyInfo<T> getProxy() {
    String rmId = rmServiceIds[currentProxyIndex];
    T current = proxies.get(rmId);
    if (current == null) {
      current = getProxyInternal();
      proxies.put(rmId, current);
    }
    return new ProxyInfo<T>(current, rmId);
  }

接下来才是真正获取代理对象：

  private T getProxyInternal() {
    try {
    //获取rm地址信息ip端口等
      final InetSocketAddress rmAddress = rmProxy.getRMAddress(conf, protocol);
      //获得代理对象
      return RMProxy.getProxy(conf, protocol, rmAddress);
    } catch (IOException ioe) {
      LOG.error("Unable to create proxy to the ResourceManager " +
          rmServiceIds[currentProxyIndex], ioe);
      return null;
    }
  }

我们继续看RMProxy.getProxy()方法：

  /**
   * Get a proxy to the RM at the specified address. To be used to create a
   * RetryProxy.
   */
   //对于ResourceTracker协议来说，这里的protocol就是ResourceTracker.class
  @Private
  static <T> T getProxy(final Configuration conf,
      final Class<T> protocol, final InetSocketAddress rmAddress)
      throws IOException {
    return UserGroupInformation.getCurrentUser().doAs(
      new PrivilegedAction<T>() {
        @Override
        public T run() {
        //创建客户端代理对象
          return (T) YarnRPC.create(conf).getProxy(protocol, rmAddress, conf);
        }
      });
  }

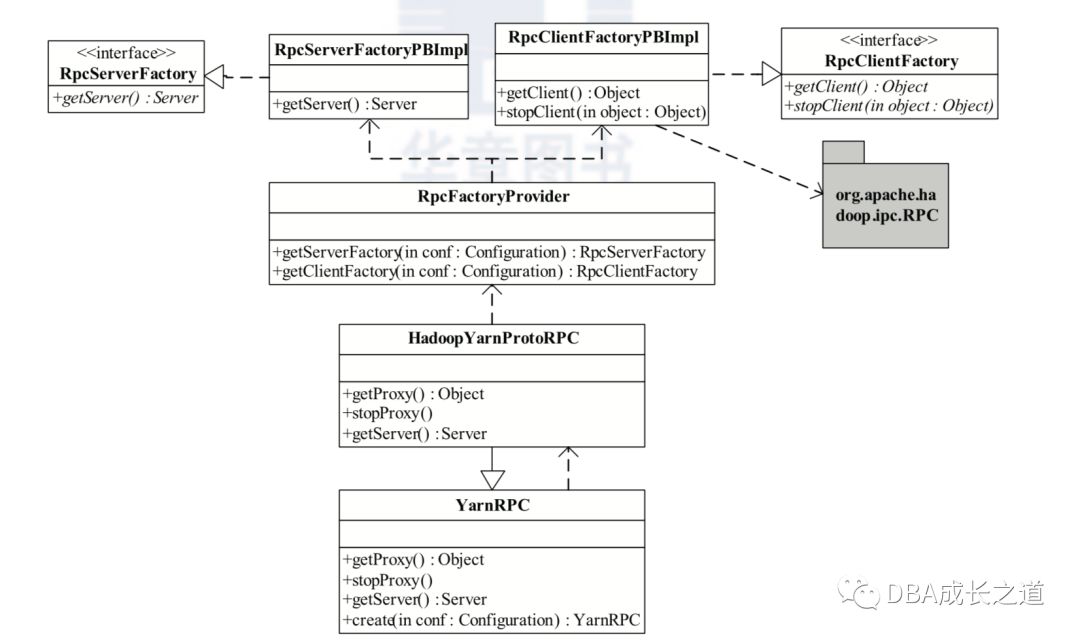

YarnRPC是一个抽象类(Abstract Class)，是Yarn对Hadoop RPC 的封装，Hadoop RPC有基于多种序列化方式的RPC协议，但是由于Yarn是Hadoop 2.0之后才有的组件，是很新的component，因此Yarn所有的RPC调用都是基于google protobuf序列化方式的RPC进行的实现，其类图关系如下：

继续往下看Yarn.create()：

  public static YarnRPC create(Configuration conf) {
    LOG.debug("Creating YarnRPC for " +
        conf.get(YarnConfiguration.IPC_RPC_IMPL));
    String clazzName = conf.get(YarnConfiguration.IPC_RPC_IMPL);
    if (clazzName == null) {
      clazzName = YarnConfiguration.DEFAULT_IPC_RPC_IMPL;
    }
    try {
      return (YarnRPC) Class.forName(clazzName).newInstance();
    } catch (Exception e) {
      throw new YarnRuntimeException(e);
    }
  }

YarnRPC这个抽象类的实际实现类的名称是通过Yarn配置文件读取，因此实际上调用了HadoopYarnProtoRPC.getProxy方法:

  public Object getProxy(Class protocol, InetSocketAddress addr,
      Configuration conf) {
    LOG.debug("Creating a HadoopYarnProtoRpc proxy for protocol " + protocol);
    return RpcFactoryProvider.getClientFactory(conf).getClient(protocol, 1,
        addr, conf);
  }

这里RpcClientFactory的默认实现是RpcClientFactoryPBImpl，我们继续看RpcClientFactoryPBImpl的getClient方法:

//对于ResourceTracker协议来说，这里的protocol就是ResourceTracker.class
  public Object getClient(Class<?> protocol, long clientVersion,
      InetSocketAddress addr, Configuration conf) {

    Constructor<?> constructor = cache.get(protocol);
    if (constructor == null) {
      Class<?> pbClazz = null;
      try {
      //根据yarn的规定，需要根据协议名称ResourceTracker拿到具体的客户端实现ResourceTracker-》ResourceTrackerPBClientImpl
        pbClazz = localConf.getClassByName(getPBImplClassName(protocol));
      }
      //...
    try {
    //获得ResourceTrackerPBClientImpl对象
      Object retObject = constructor.newInstance(clientVersion, addr, conf);
      return retObject;
    }
    //...
  }

到这里我们已经拿到了ResourceTrackerPBClientImpl对象，我们来看看它的构造方法到底干了什么事：

  public ResourceTrackerPBClientImpl(long clientVersion, InetSocketAddress addr, Configuration conf) throws IOException {
    //这里进行了rpc引擎的注册，因为hadoop中不仅仅只有基于google的protocolbuffer序列化方式，还有writable
    RPC.setProtocolEngine(conf, ResourceTrackerPB.class, ProtobufRpcEngine.class);
    //设置并获取protocol的代理类
    proxy = (ResourceTrackerPB)RPC.getProxy(
        ResourceTrackerPB.class, clientVersion, addr, conf);
  }

这里我们的ResourceTrackerPBClientImpl具体实现协议想要使用，则必须向ProtocolEngine进行注册，还是体现了hadoop的注册思想，这里拿到了ResourceTracker协议的客户端实现类，此时客户端nodemanager就可以通过协议定义的方法，向rs进行注册，我们来看一下究竟是如何从客户端调用变成了服务端调用的：

首先registerNodeManager肯定是由NodeManager发起，而NodeManager交由NodeStatusUpdaterImpl对象与服务端进行通信，

  public RegisterNodeManagerResponse registerNodeManager(
      RegisterNodeManagerRequest request) throws YarnException,
      IOException {
    RegisterNodeManagerRequestProto requestProto = ((RegisterNodeManagerRequestPBImpl)request).getProto();
    try {
    //proxy由上文的ResourceTrackerPBClientImpl构造函数创建
      return new RegisterNodeManagerResponsePBImpl(proxy.registerNodeManager(null, requestProto));
    } catch (ServiceException e) {
      RPCUtil.unwrapAndThrowException(e);
      return null;
    }
  }

在看ResourceTrackerPBClientImpl构造方法中的RPC.getProxy，因为使用了ProtobufRpcEngine引擎，因此这里RPC.getProxy实际上是调用ProtobufRpcEngine

的getProxy

  @Override
  @SuppressWarnings("unchecked")
  public <T> ProtocolProxy<T> getProxy(Class<T> protocol, long clientVersion,
      InetSocketAddress addr, UserGroupInformation ticket, Configuration conf,
      SocketFactory factory, int rpcTimeout, RetryPolicy connectionRetryPolicy,
      AtomicBoolean fallbackToSimpleAuth) throws IOException {


    final Invoker invoker = new Invoker(protocol, addr, ticket, conf, factory,
        rpcTimeout, connectionRetryPolicy, fallbackToSimpleAuth);
    return new ProtocolProxy<T>(protocol, (T) Proxy.newProxyInstance(
        protocol.getClassLoader(), new Class[]{protocol}, invoker), false);
  }

这里还是通过动态代理实现的，最后我们来看ProtobufRpcEngine的invoke是怎么代理客户端执行registerNodeManager方法执行的

  @Override
    public Object invoke(Object proxy, Method method, Object[] args)
        throws ServiceException {
      long startTime = 0;
      //...略
     //将方法信息打包发
      RequestHeaderProto rpcRequestHeader = constructRpcRequestHeader(method);
      //...略
      //提取方法头部信息
      Message theRequest = (Message) args[1];
      final RpcResponseWrapper val;
      try {
      //将信息发送给远程服务器，remoteId包含了远程服务器的ip端口等信息
        val = (RpcResponseWrapper) client.call(RPC.RpcKind.RPC_PROTOCOL_BUFFER,
            new RpcRequestWrapper(rpcRequestHeader, theRequest), remoteId,
            fallbackToSimpleAuth);


      }
      //略
    }

到此，整个处理就完成了，可以看到最终还是动态代理的invoke做了真正的远程过程调用。
