存储更弹性，详解 Fluid “ECI 环境数据访问” 新功能

ECI（Elastic Container Instance）阿里云弹性容器实例，是阿里云 Serverless 和容器化的弹性计算服务。用户无需购买和管理底层 ECS 服务器，只需要提供打包好的镜像，即可运行容器，用户仅需要为容器实际运行消耗的资源付费。

Fluid 如何支持 ECI 应用

Fluid 通过自动识别用户应用中使用的 Fluid PVC（PersistentVolumeClaim），将不同缓存 Runtime 的 FUSE 客户端以 Sidecar 的形式注入到 Serverless Pod 中。JuiceFS 客户端以 Sidecar 容器的方式单独为应用容器提供挂载服务，且与应用容器同生命周期，用户只需要为应用运行时的资源付费即可。

同时，为了提高数据加速能力，独立缓存集群可以长时间运行，只需单独开几台 ECS 节点用以运行各 Runtime 的缓存集群，为 Sidecar 提供分布式缓存服务。

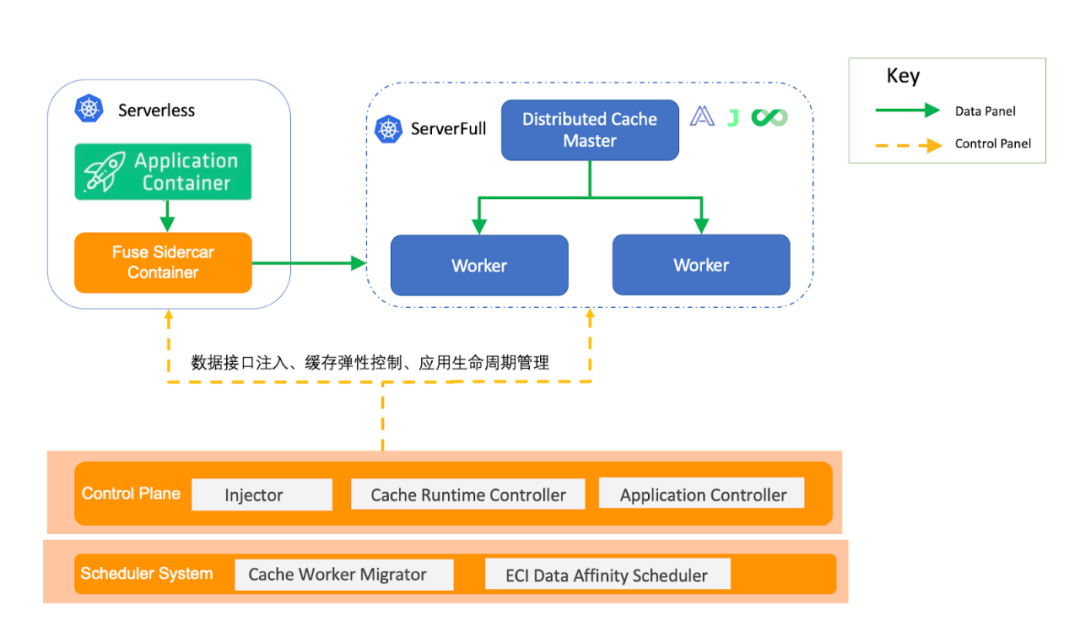

整体架构如下图。

Why JuiceFS in AI

AI 训练场景会产生大量的小文件，同时 AI 作业管线（Pipeline）纷繁复杂、流程长，ML/DL 框架、MPI 框架、科学计算库、大数据计算引擎等不同组件需要对接不同的数据访问接口；当在 Kubernetes 平台上，尤其是 Serverless 环境使用传统文件系统也面临可靠性、访问性能等一系列问题。

JuiceFS 是一款为云上环境设计的分布式存储引擎，采用「数据」与「元数据」分离存储的架构，元数据引擎可以横向扩展，轻松支持百亿小文件存储；并且 JuiceFS 云服务版具备分布式缓存能力，对于机器学习中需要对同一个数据集反复训练等场景，可以大幅提升数据访问的性能。

JuiceFS 如何在 Fluid 中工作

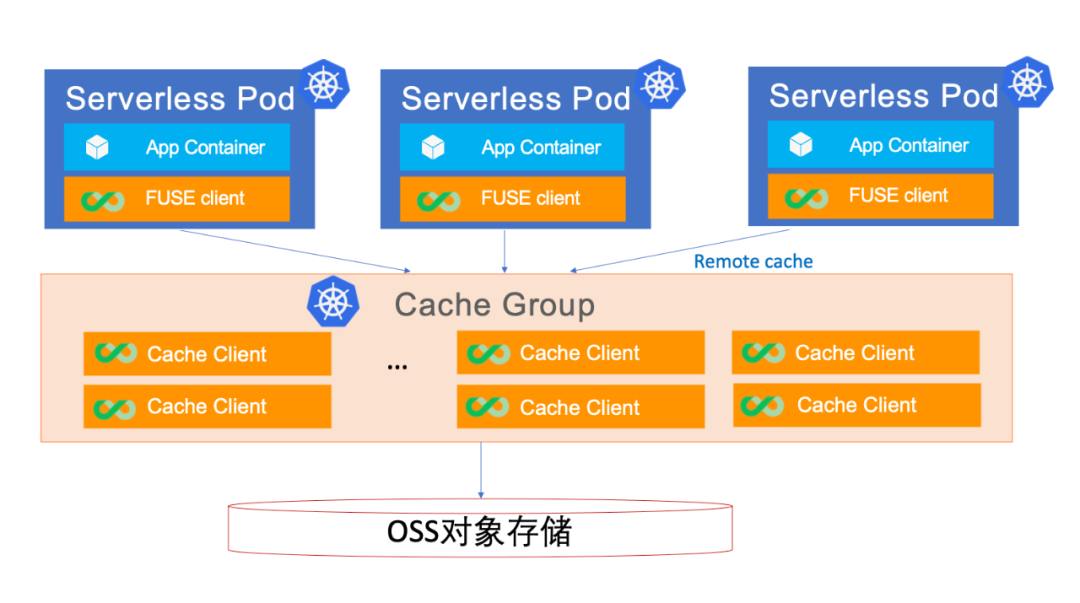

通过 Fluid 我们可以快速搭建 JuiceFS 的环境，构建出 JuiceFS 独立缓存集群，缓存集群以 StatefulSet 的形式运行在 ECS 节点中，提供分布式缓存服务，而 FUSE 客户端以 Sidecar 的方式运行在业务 Pod 中，业务 Pod 则运行在 ECI 节点上。

使用流程

具体操作可参考官网 JuiceFS 文档^[1]。

准备环境

目前 Fluid on ECI 还处于公测阶段，默认没有开启，但我们可以申请 AI 套件免费体验^[2]席位。

申请完毕后，我们需要创建一个 ACK 版集群，集群的 Kubernetes 版本不低于1.18。在 ACK 集群中可以直接通过云原生 AI 套件，安装 Fluid。

使用 JuiceFS

JuiceFS 采用元数据和数据分开存储的设计，元数据会被存储在元数据服务引擎中，数据会被存储在对象存储中，对象存储需要用户自己提供。由于目前只有云服务版 JuiceFS 提供分布式缓存服务，本文以云服务版 JuiceFS 为例。

1.创建 Secret 第一步在 ACK 集群中创建保密字典，填入需要密文存储的 token（JuiceFS 控制台管理的 volume token）和对象存储的 accesskey 和 secretkey。

1. 2. 创建 JuiceFSRuntime 和 Dataset 在 JuiceFSRuntime 中指定副本数及缓存地址等信息；在 Dataset 的 options 中填入对象存储的 bucket，在 encryptOptions 中填入引用 Secret 的值。

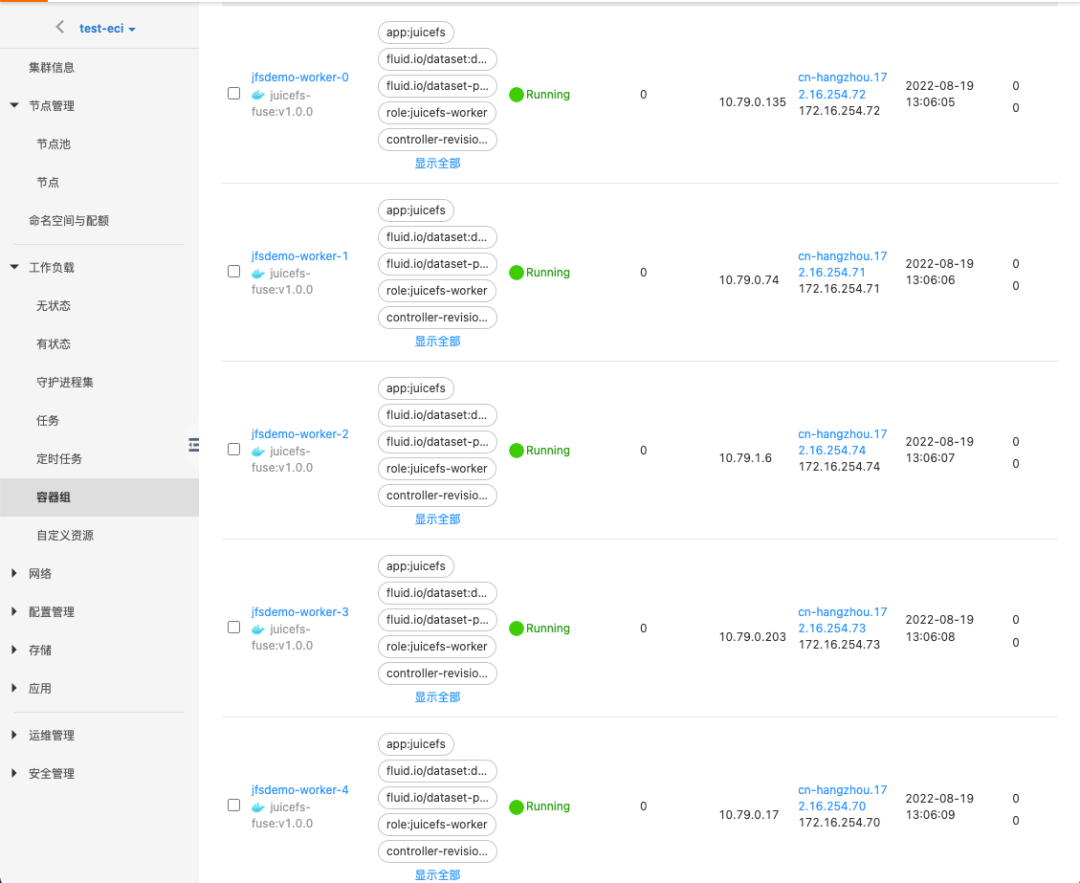

创建好后，可以在容器组页面看到有 Worker Pod 创建出来：

这 5 个 Worker 就组成了一个 JuiceFS 独立缓存集群，运行在 ECS 节点上，为客户端提供缓存服务。

1. 3. 缓存加速 缓存集群创建好后，我们可以先进行缓存预热，创建 Dataload，指定上一步创建的 Dataset。「任务」页面的 jfs-load-loader-job 显示完成，即代表缓存集群预热完成。

2. 4. 创建应用

最后我们可以创建应用了，在应用的数据卷中指定与 Dataset 同名的存储卷，这里我们创建一个 Job，启动命令为统计拷贝数据的时间。同时需要给 Pod 设置以下两个 Label：

alibabacloud.com/fluid-sidecar-target: eci
alibabacloud.com/eci: "true

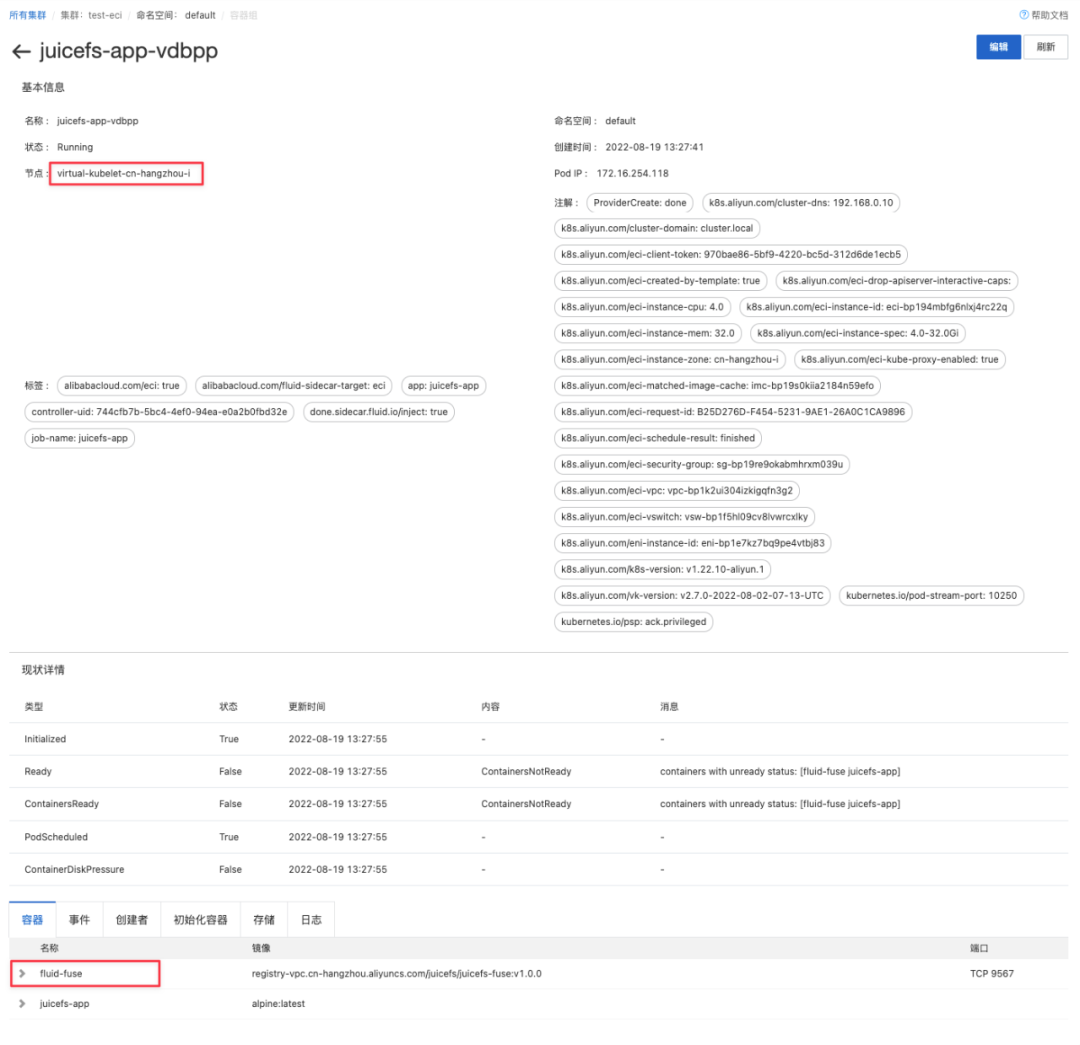

应用创建好后，我们就可以看到 Pod 中有 Webhook 注入的 fluid-fuse 容器，且运行在虚拟节点上：

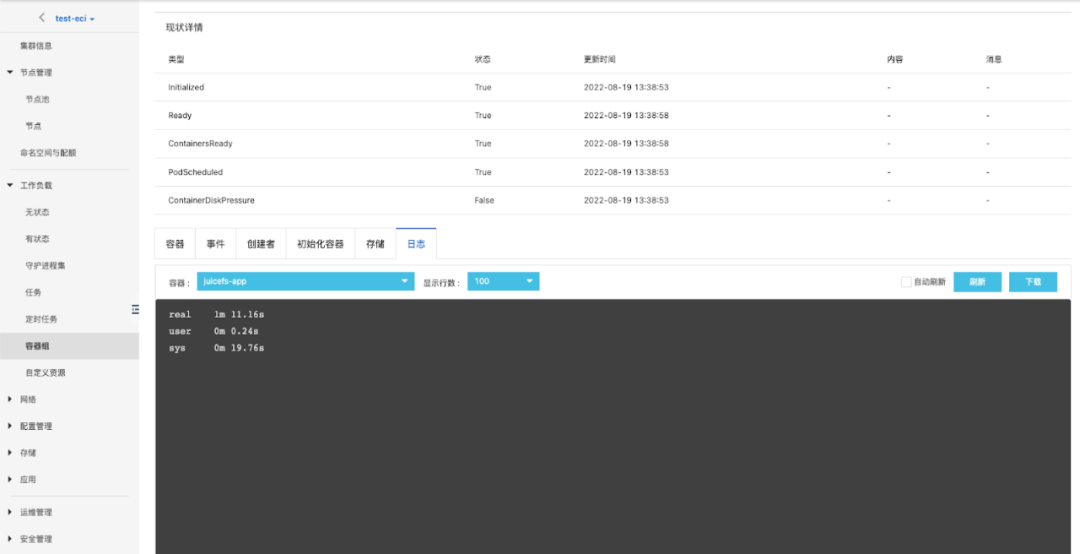

此时该 Pod 已经运行在 ECI 环境中了。该 Pod 运行完，日志中就会显示其拷贝数据的时间：

根据上面的步骤，可以看出，在有缓存加速的时候，拷贝数据的时间为 1m11.16s。为了与有缓存的情况做个对比，我们遵循上述过程，在不做缓存加速的情况下，测试拷贝数据的时间。过程为 创建 JuiceFSRuntime -> 创建 Dataset -> 创建应用。

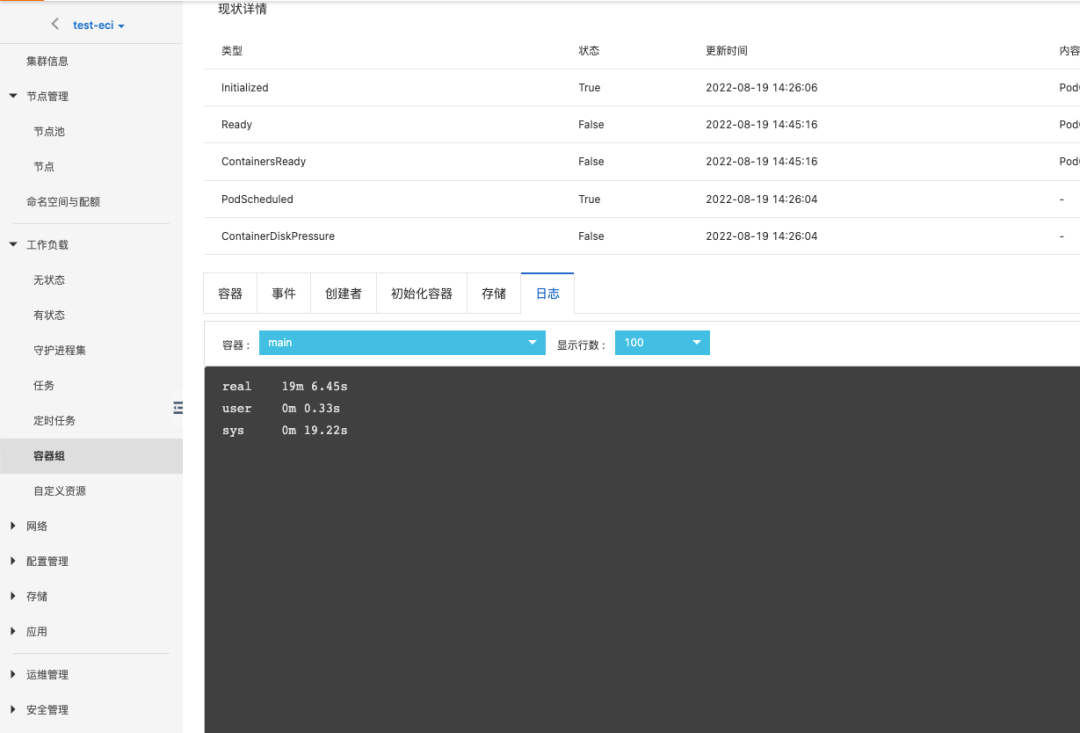

可以看到，在没有分布式缓存的情况下，拷贝相同的数据时间为 19m 6.45s。对于有分布式缓存的时候，拷贝时间缩短到了 1m11.16s，速度提升了 19 倍。

总结

本文介绍了在ECI 环境中，用户如何借助 Fluid 使用 JuiceFS，并使用 JuiceFS 的分布式缓存能力，来提升云上应用的数据访问速率。未来，JuiceFS 亦会在 CSI 中通过 Sidecar 的方式支持 Serverless 场景，用户可以通过更加原生的方式在 ECI 中使用 JuiceFS。
