初识 Flutter 的绘图组件 — CustomPaint

简介

在有些场景中，我们会需要绘制一些高度定制化的组件，比如 UI 设计师给我们出了个难题 —— 弄一个奇形怪状的边框。看在 UI 设计师是一个漂亮小姐姐的份上，又不好意思说这个做不了（那样也很没面子😂）。这个时候我们就不能直接使用 Flutter 自带的那些组件了，而是需要手动绘制组件，那就会需要用到 CuntomPaint
组件。CustomPaint
组件和前端的 Canvas
差不多，允许我们在一个画布上绘制各种元素，包括点、线、矩形、圆弧、文字、图片等等。

CustomPaint 介绍

CustomPaint
是一个 Widget，其中有三个重要的参数：

CustomPaint(
  child: childWidget(),
  foregroundPainter: foregroundPainter(),
  painter: backgroundPainter(),
)

• child
  ：CustomPaint
  的子组件；
• painter
  和 foregroundPainter
  ：都是 CustomPainter
  类，用于定义 canvas
  绘制的内容。区别在于，首先是执行 painter
  的绘制指令。然后是在背景上渲染 child
  子组件。最后，foregroundPainter
  的内容会绘制在 child
  上一层。

CustomPainter
提供了一个paint绘图方法供我们绘制图形，该方法携带canvas
和size
两个参数，其中 canvas
是画布，size
是画布大小。canvas
提供了很多绘制图形的方法，比如绘制路径、矩形、圆形和线条等等。

CustomPainter 示例

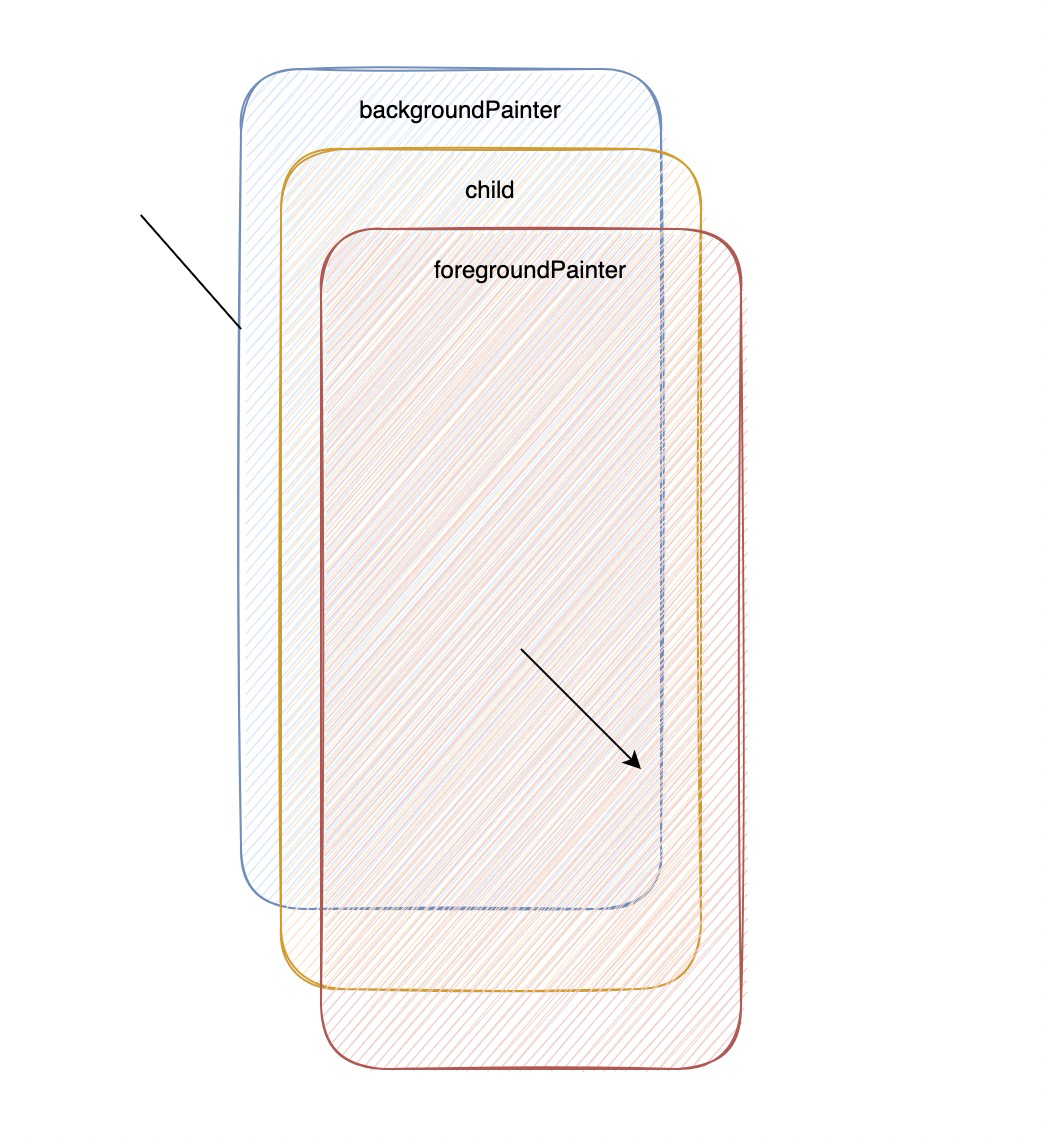

有了上面的基础概念后，我们来一个简单的示例来演示三个参数的层级关系。我们在backgroundPainter
上绘制一个蓝色的正方形，然后传入一个原型图片组件作为 child
，最后是在 foregroundPainter
上绘制一个半透明的红色圆形遮住一部分图片。最终实现效果如下图，这样我们可以很好地了解三个元素的关系。完整代码如下：

import 'dart:ui';
import 'package:flutter/material.dart';

class BasicPaintPage extends StatelessWidget {
  const BasicPaintPage({Key? key}) : super(key: key);

  @override
  Widget build(BuildContext context) {
    return CustomPaint(
      child: Center(
        child: ClipOval(
          child: Image.asset(
            'images/beauty.jpeg',
            width: 200,
            height: 200,
            fit: BoxFit.fitWidth,
          ),
        ),
      ),
      painter: BackgroundPainter(),
      foregroundPainter: ForegroundPainter(),
    );
  }
}

class BackgroundPainter extends CustomPainter {
  @override
  void paint(Canvas canvas, Size size) {
    canvas.drawColor(Color(0xFFF1F1F1), BlendMode.color);
    var center = size / 2;
    var paint = Paint()..color = Color(0xFF2080E5);
    paint.strokeWidth = 2.0;

    canvas.drawRect(
      Rect.fromLTWH(center.width - 120, center.height - 120, 240, 240),
      paint,
    );
  }

  @override
  bool shouldRepaint(covariant CustomPainter oldDelegate) {
    return false;
  }
}

class ForegroundPainter extends CustomPainter {
  @override
  void paint(Canvas canvas, Size size) {
    var center = size / 2;
    var paint = Paint()..color = Color(0x80F53010);
    paint.strokeWidth = 2.0;

    canvas.drawCircle(
      Offset(center.width, center.height),
      100,
      paint,
    );
  }

  @override
  bool shouldRepaint(covariant CustomPainter oldDelegate) {
    return false;
  }
}

其中在背景绘制中我们制定了canvas 的背景色，即下面这行代码：

canvas.drawColor(Color(0xFFF1F1F1), BlendMode.color);

其他代码就相对好理解了，BackgroundPainter
绘制了一个蓝色正方形，child
是一个居中的圆形图片，而 ForegroundPainter
则是在中间绘制了一个和圆形图片同等大小的，半透明的红色圆圈。于是就得到了我们想要的效果。

总结

本篇介绍了 CustomPaint
的基本使用，可以看到 CustomPaint
使用起来并不复杂，但是真正复杂的是如何绘制图形，这个需要有比较好的数学知识支撑（当然，如果确实不会也可以搜索相关资料）。接下来的一篇我们来绘制一些常见的图形。
