cadence做DFT频谱分析

既然写了用MATLAB做FFT分析，就干脆把用cadence做DFT分析也写一下。cadence的DFT分析和用MATLAB的FFT做出来的结果是一样的，从两者的算法我们也可以知道这点。

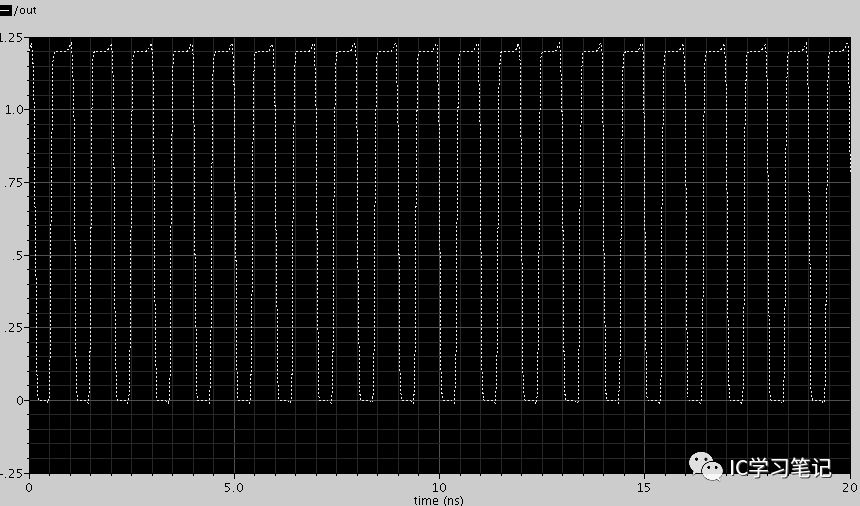

首先仿真得到一个transient response， 如图

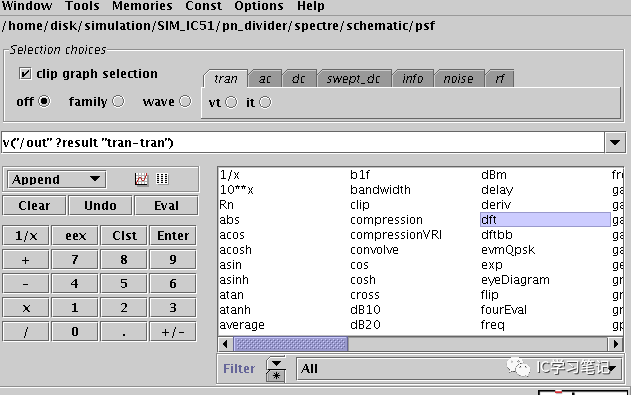

这是一个频率为1GHz的矩形波，仿真时长为20us。然后，打开计算器选择dft函数。

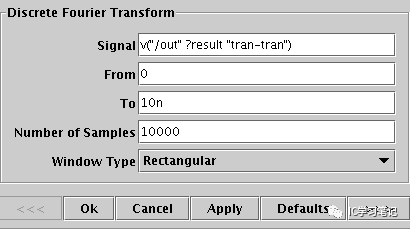

然后设置采样点

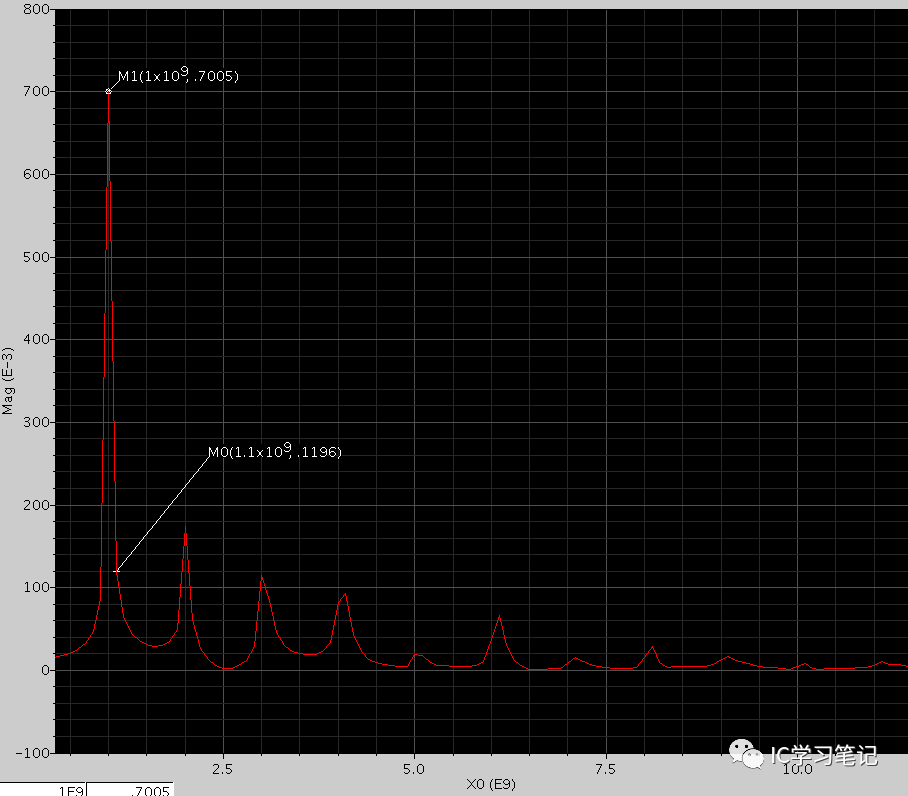

这里我设置的是从0到10ns里采10000个点，也就是每个周期采1000个点。设置完毕就可以画出频谱图。

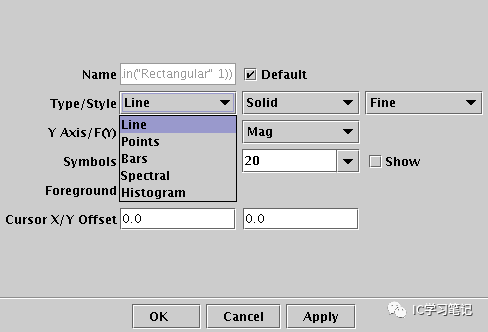

双击图形可以设置频谱形状

这里我把它改成line型

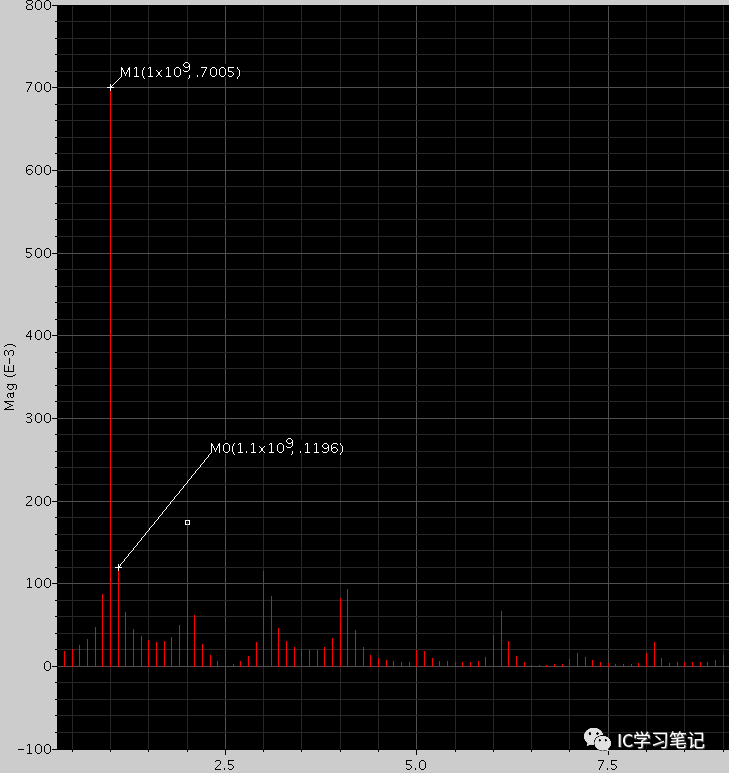

得到的结果和MATLAB中的一致。但若要看杂散大小还是用bar型更好。但从图中可以看到，频谱的分辨率为100MHz。所以1GHz到1.1GHz之间的频谱看不到。为此我们需要重新对采样点进行设置如图

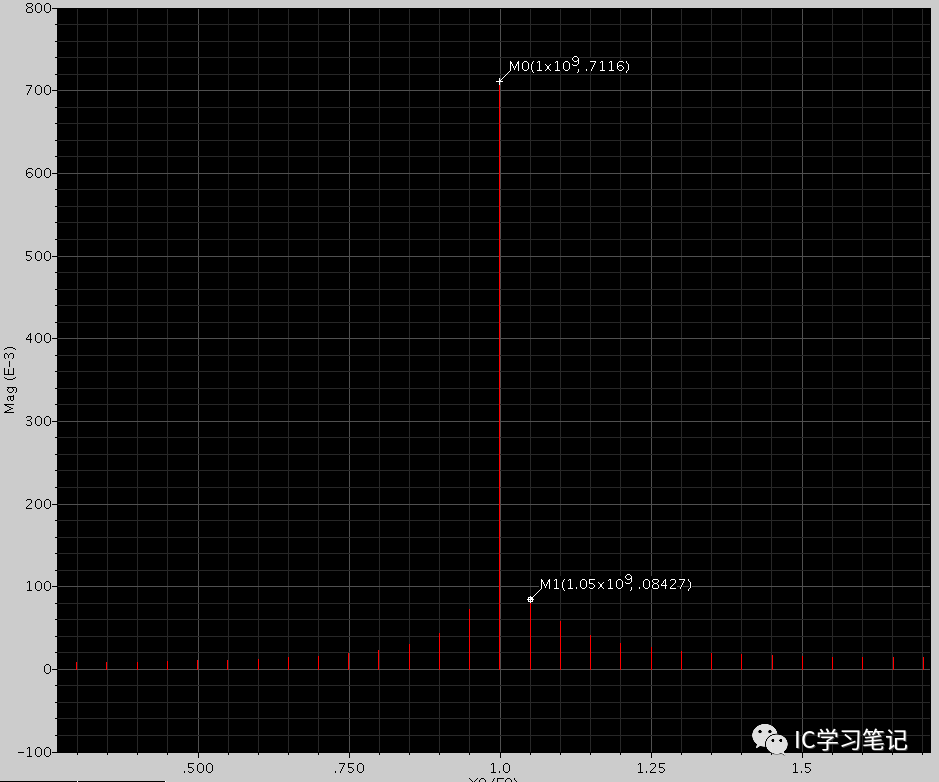

这里将采样的周期数加大到20个周期，同样的每个周期采1000个点。得到结果如图

可以看到分辨率变为50MHz。为了得到更精确的结果，可以把仿真时长进一步的加长，这里我把仿真1us得到的结果做dft得到如图结果

可以看到分辨率变为1MHz，同时也可以看到中心频率并不是严格的1GHz。
