Redundant行格式

Redundant行格式

Redundant是MySQL 5.0版本之前InnoDB的行记录存储方式,MySQL 5.0支持Redundant是为了兼容之前版本的页格式。

现在我们把表record_test_table的行格式修改为Redundant:

ALTER TABLE record_test_table ROW_FORMAT=Redundant;
Query OK, 0 rows affected (0.05 sec)
Records: 0 Duplicates: o Warnings: 0

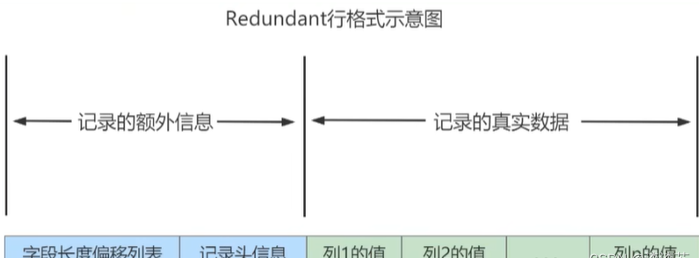

从上图可以看到，不同于Compact行记录格式，Redundant行格式的首部是一个字段长度偏移列表，同样是按照列的顺序逆序放置的。

注意Compact行格式的开头是变长字段长度列表，而Redundant行格式的开头是字段长度偏移列表，与变长字段长度列表有两处不同:

少了“变长”两个字:Redundant行格式会把该条记录中所有列（包括隐藏列）的长度信息都按照逆序存储到字段长度偏移列表。
多了“偏移”两个字:这意味着计算列值长度的方式不像Compact行格式那么直观，它是采用两个相邻数值的差值来计算各个列值的长度。
举例:比如第一条记录的字段长度偏移列表就是:

2B 25 1F 1B13 0C 06

因为它是逆序排放的，所以按照列的顺序排列就是:

06 0C 1317 1A24 25

按照两个相邻数值的差值来计算各个列值的长度的意思就是:

第一列(row_id)的长度就是Ox06个字节，也就是6个字节。
第二列(transaction_id)的长度就是(OxOC- 0x06)个字节，也就是6个字节。
第三列(roll_pointer)的长度就是(Ox13 - oxOC)个字节，也就是7个字节。
第四列(col1)的长度就是(Ox1B- Ox13)个字节，也就是8个字节。
第五列(col2)的长度就是(Ox1F - Ox1B)个字节，也就是4个字节。
第六列(col3)的长度就是(Ox25 - Ox1F)个字节，也就是6个字节。
第七列(col4)的长度就是(Ox2B - Ox25)个字节，也就是6个字节。

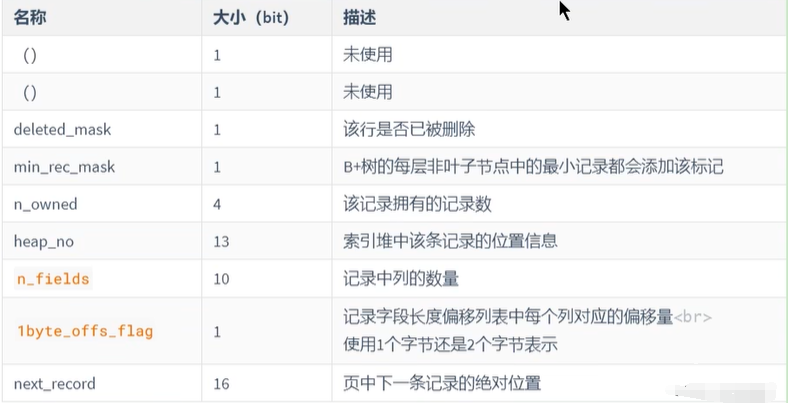

不同于Compact行格式，Redundant行格式中的记录头信息固定占用6个字节(48位)，每位的含义见下表。

与Compact行格式的记录头信息对比来看，有两处不同:

Redundant行格式多了n_field和1byte_offs_flag这两个属性。
Redundant行格式没有record_type这个属性。
其中，n_fields:代表一行中列的数量，占用10位，这也很好地解释了为什么MySQL一个行支持最多的列为1023。另一个值为1byte_offs_flags，该值定义了偏移列表占用1个字节还是2个字节。当它的值为1时，表明使用1个字节存储。当它的值为0时，表明使用2个字节存储。
