7W+任务实例，80+台任务节点，联通数科基于 DolphinScheduler 的差异化改造和升级

海豚调度 2022-09-14
869

 点亮 ⭐️ Star · 照亮开源之路
https://github.com/apache/dolphinscheduler


感谢志愿者天星数科 信贷数仓团队 软件工程师 李硕 对本文的整理工作，您的支持让社区越来越好！


大家好，我是来自联通数科的刘武，很高兴参加APACHECON ASIA 2022。我今天分享的题目是DolphinScheduler在联通数科的应用与实践。我的分享将分为如下五个部分：

  • 背景介绍
  • 易用性增强
  • 轻量化需求
  • 三方系统集成
  • 社区3.0版本特性介绍

1

背景介绍


为什么选择Apache DolphinScheduler，主要有以下几点考虑。首先公司目前有许多大数据调度任务和数仓计算任务如spark、flink和shell相关等任务，同时也有使用商业化调度工具。基于目前大数据任务现状以及降低成本的目的，考虑将商业化调度工具替换成Apache DolphinScheduler。同时，从系统高可用性、可扩展性和稳定性方面考虑，我们选择Apache DolphinScheduler。

在现有系统上部署新的Apache DolphinScheduler调度工具，在这过程中我们面临了一些挑战。

首先是集中现有调度服务机器以及评估现有任务部署情况；第二是评估原有任务迁移的难易程度；第三是为兼容商业调度功能，对Apache DolphinScheduler进行一些二次开发；最后是结合目前的生产任务和Apache DolphinScheduler版本持续迭代升级。

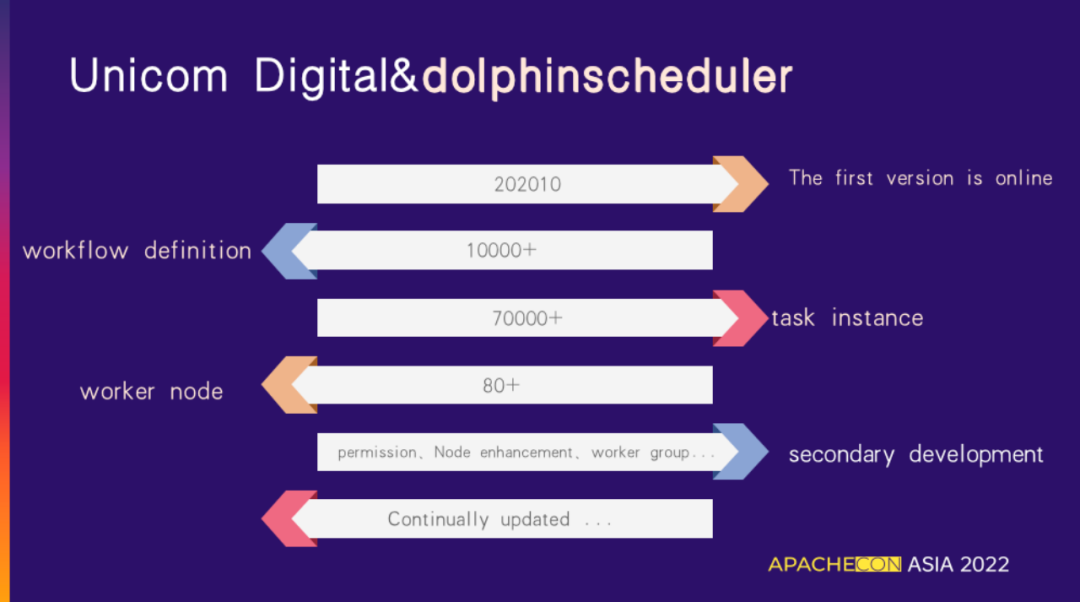

我们在2020年上线了第一个版本，总体有1万多工作流及7万多任务实例，worker节点有80余台。在系统权限、节点增强、worker分组等方面进行了二次开发，同时结合社区最新版本，进行差异化的改造和持续升级。


2

易用性增强

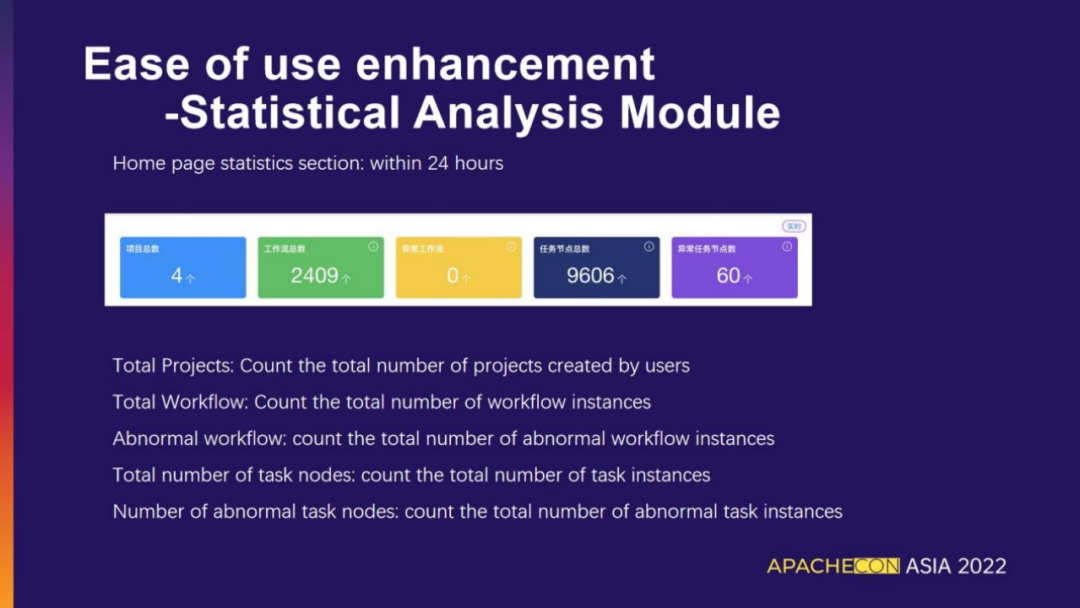

在系统首页统计数据部分，我们优化了项目总数、工作流总数、异常工作流数、任务节点总数以及异常任务节点数的全局数据，并保证实时统计24小时内任务数据。

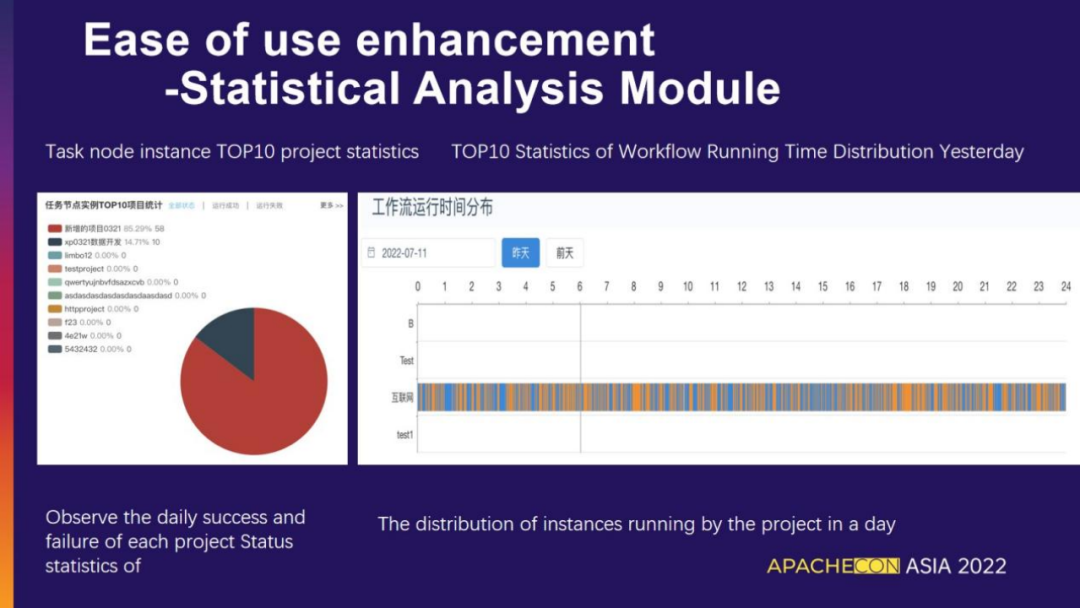

在统计分析模块中，首先展示了任务节点实例Top10的项目统计，每个项目展示了运行成功和失败的比例，便于人员观察。在右侧展示了T+1的工作流运行时间分布情况。

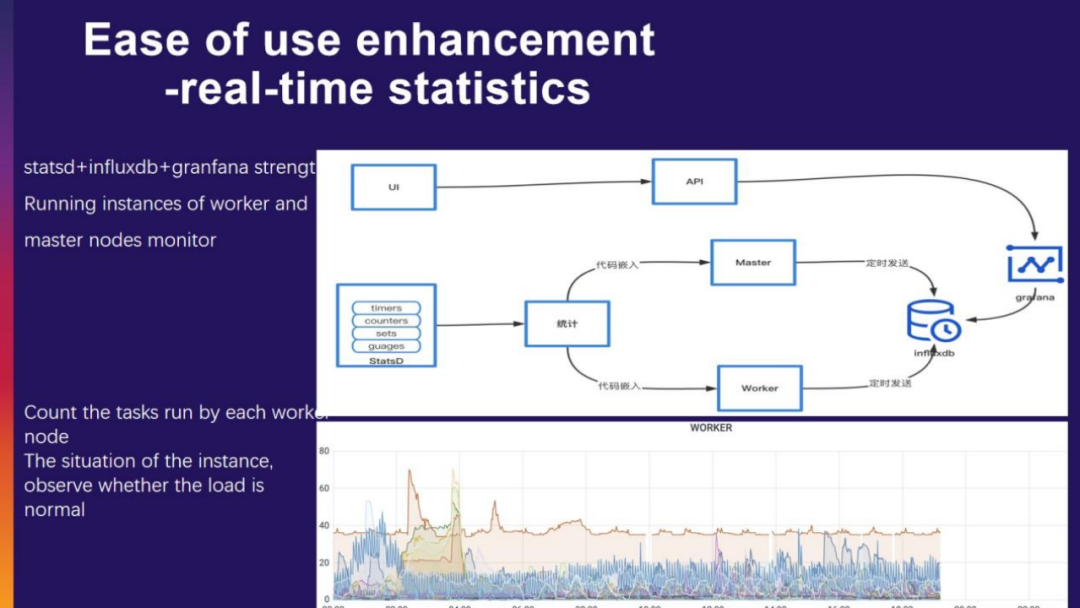

在实时统计部分中，我们实时化的统计和展示了每个worker节点任务运行数据。架构上采用了StatsD+influxdb+granfnan，增强了对master和worker节点中运行实例的监控。具体是将StatsD的统计接口调用嵌入到master、worker代码中，服务在运行时将统计结果定时发送到Influxdb中，Granfnan访问Influxdb数据，最终系统UI界面通过调用API访问Granfnan数据，进行数据展示。


通过master、worker实时统计，我们可以方便地了解任务运行负载情况，并对worker分组进行动态调整。同时利用该实时统计框架，可以进一步监控master、worker内存、CPU、网络IO情况，便于用户选择服务器执行具体任务。

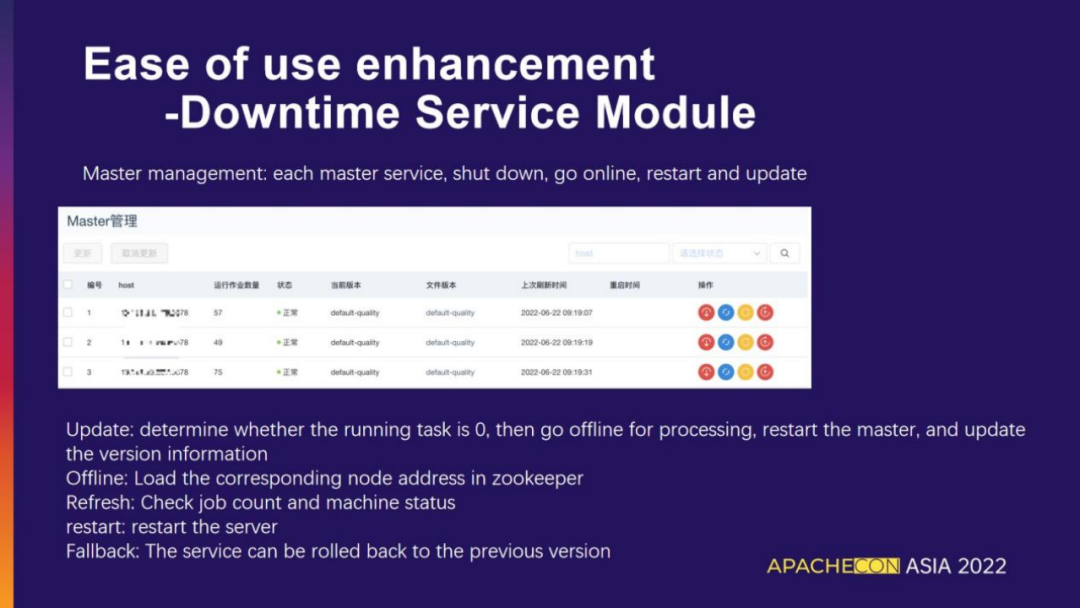

我们还开发了服务上下线管理模块。由于我们线上有80多台服务器，手动进行服务上下线是比较困难的，所以开发了统一服务管理页面，对master、worker服务上下线进行统一管理。

对于master管理，我们采用状态更新的机制，包含了以下操作：

  • 下线，加载zookeeper中对应下线节点地址
  • 刷新，检查任务数及机器状态
  • 重启，即重启服务
  • 回滚，服务出现问题回滚到之前版本

其中最重要的是下线服务操作，其对应流程是从Zookeeper拿到在线服务器列表，对下线服务进行标记，对比在线和标记下线的服务器列表，对下线的服务器列表进行后续操作，如重启、服务升级等。


当用户点击更新操作时，服务会执行标记下线流程，同时判断运行作业数量，当为0时触发。同时记录了服务状态改变信息以及当前版本信息。当服务自动更新失败后，可手动操作进行服务重启、回滚等操作。

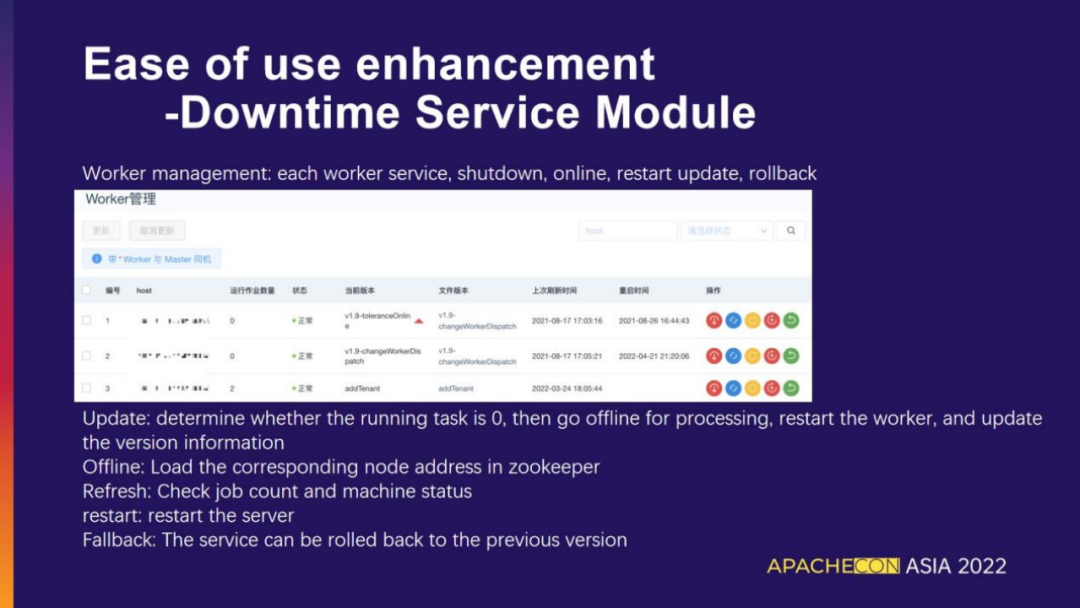

对于worker管理，与master管理模块类似。当升级worker版本时支持差异化升级，可以跨版本进行worker服务发布。

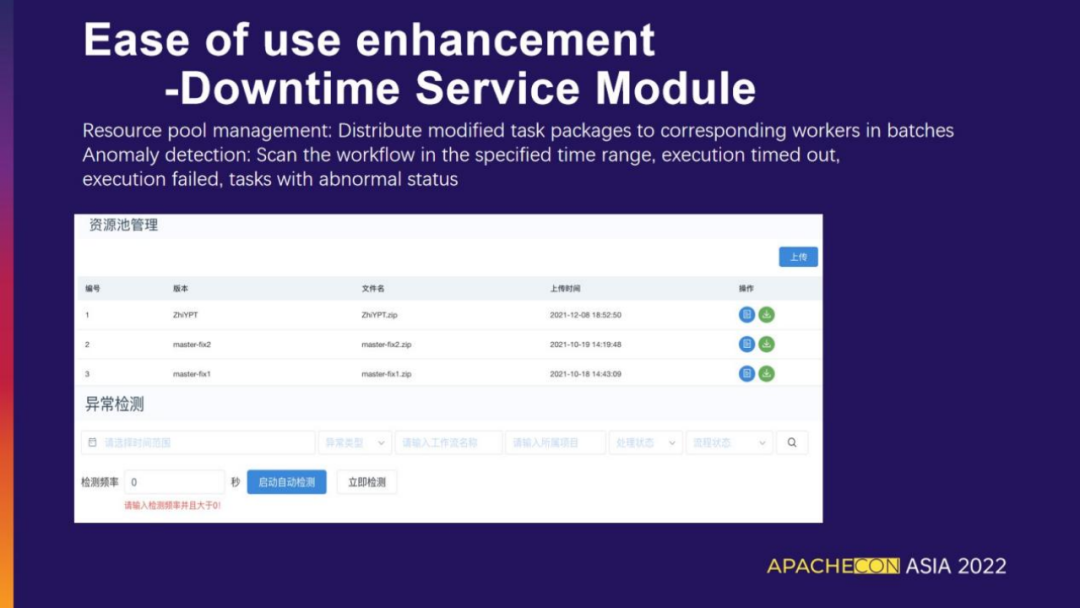

资源池管理用于每次升级之前数据库记录版本与时间信息、升级包的位置，通过Netty服务将资源分发到我们所有服务器上面。同时为了发现升级过程中发生的异常情况，提供了异常检测功能。通过自动手动触发扫描数据库中对应项目流程处理状态，达到检测异常目的。


3

轻量化需求


01

轻量化需求背景


因为我们公司内部很多系统具有调度使用需求，前期已经使用了轻量化的调度工具组件如xxl-job，实现业务逻辑调度。

我们想是否能够根据xxl-job轻量化架构的特点和Apache DolphinScheduler架构特点做差异化兼容，即将两者进行架构的融合和统一。

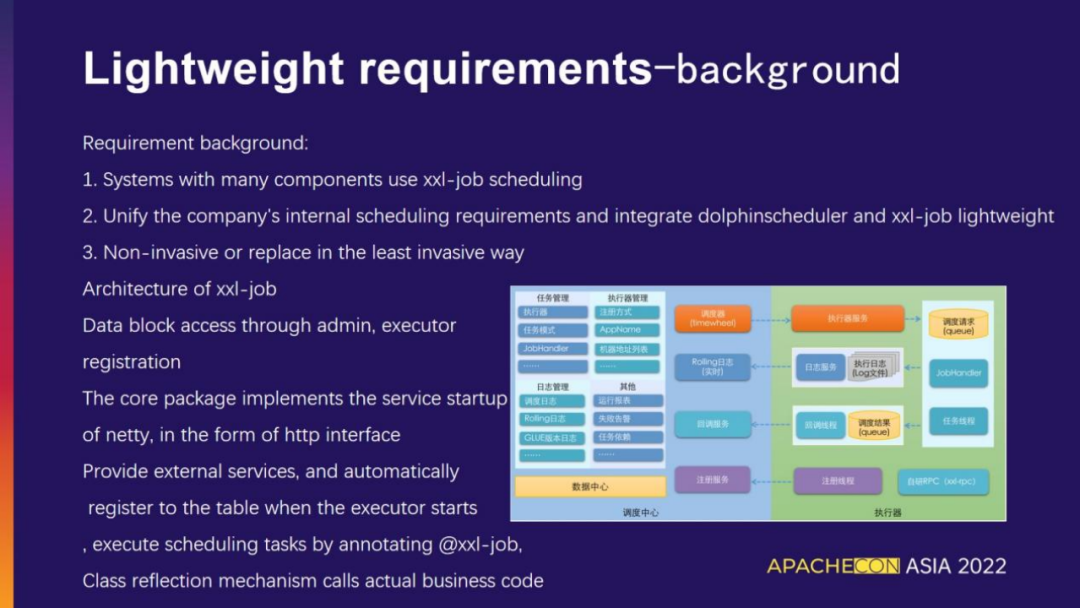

xxl-job的架构简要如下。

02

轻量化需求架构融合

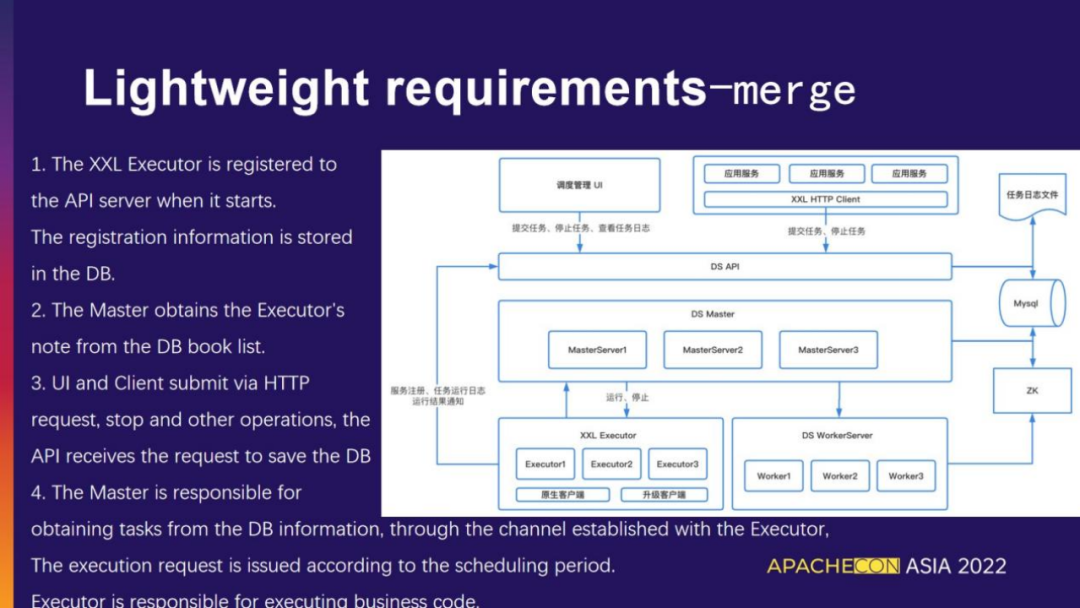

我们在改造过程中首先将xxl-job执行器模块启动时将自身注册到Apache DolphinScheduler数据库表中，具体则是通过netty与master进行通信；同时要兼容xxl-job服务响应请求的协议。服务发生注册时master监听需要区分是xxl-job服务注册还是本身worker服务。

master分发xxl-job任务同正常任务分发是一致的，API层也能够读取xxl任务日志相关信息统一反馈到Apache DolphinScheduler中。


03

三方系统集成

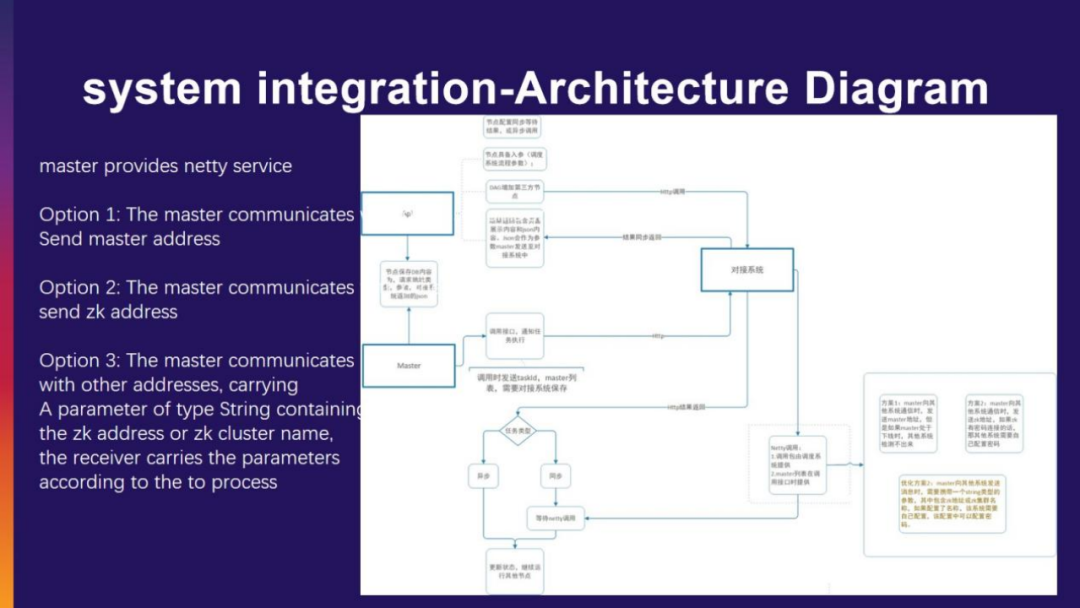

三方系统集成的需求同框架整合类似，我们目前有很多系统如数据质量、数据采集，其内部自有一些调度系统进行调度。为了利用Apache DolphinScheduler高可用特性，通过规定统一参数标准、和返回结果格式，支持定义第三方扩展的工作流节点，在master中实现第三方系统调用组件。

注册时master会将master地址和zk地址发送给三方系统，三方系统接收参数，并将调度相关参数写入配置中心。

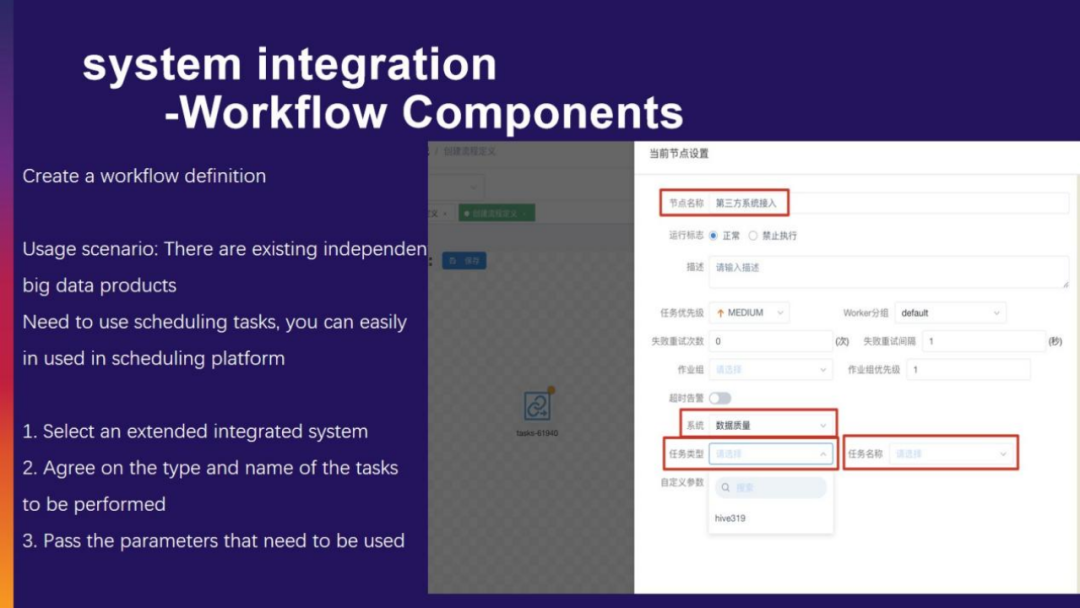

在具体的流程配置页面中，可以选择对接的数据质量系统，并填入响应参数进行保存。后续会对接更多系统如bi系统、元数据管理系统。


04

社区3.0版本特性介绍

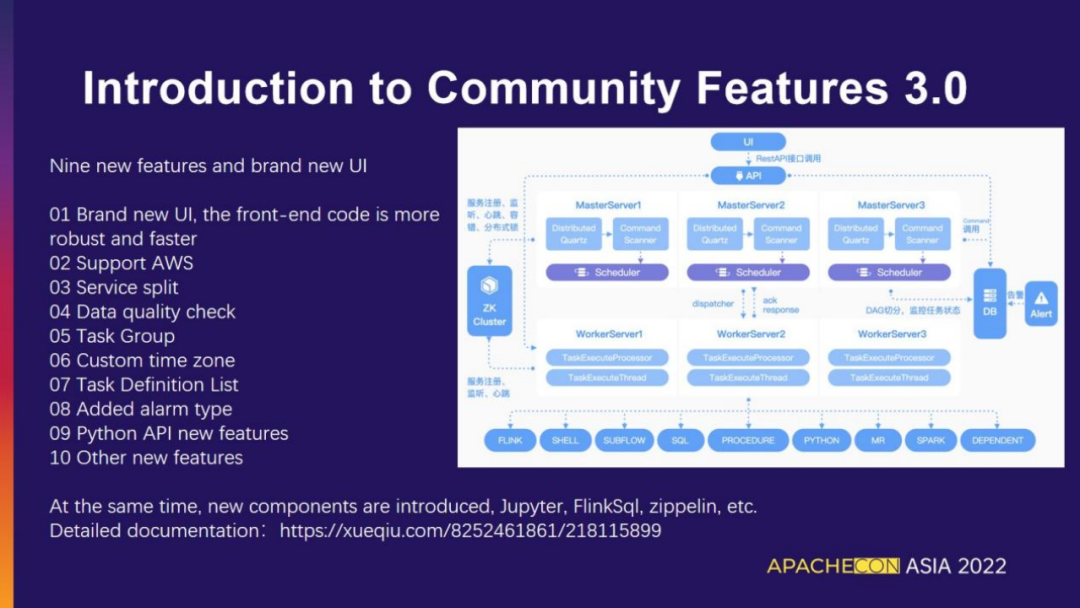

3.0版本相较于之前版本有着诸多改进和优化，例如重构了UI界面，新UI响应速度更快，稳定性更高。

  • AWS支持
  • 服务拆分
  • 引入了数据质量原生支持
  • 任务组，可以控制任务并发并明确组内优先级
  • 自定义时区
  • 任务定义列表
  • 新告警类型支持
  • Python API新功能

同时在该版本中还扩展了Flink任务类型，支持Flink SQL任务，以及支持Zepplin任务类型、Jupyter任务类型，和其他功能增强和优化。


结合新版本支持Jupyter任务新特性，我来介绍一下如何实现扩展Jupyter组件。

首先将Jupyter执行命令常量配置到Jupyter插件中，实现拼接shell命令的Jupyter参数类。在JupyterTask类中进行参数化校验，拼接执行shell命令。

在前端页面中我们修改支持了更多执行模式，支持docker、k8s选项，并且在JupyterTask中支持了这些执行模式。

以上即是Apache DolphinScheduler3.0的介绍，感谢大家的聆听，我今天的分享就到这里。
