OCI受保护实例(Shielded Instance)介绍

Shielded Instance受保护实例加强了裸金属(BM)和虚拟机(VM)上的固件安全性，以防御恶意的引导程序或软件注入。

2.1 Secure Boot安全启动

安全启动，是一种统一可扩展固件接口(UEFI)功能，可防止未经授权的启动加载程序和操作系统启动。
验证签名——在系统启动前，Secure Boot将进行验证已签名固件的签名是否正确，以防止在操作系统加载之前运行诸如“rootkit”、“bootkit”和未经授权的软件。
Secure Boot不允许运行未正确签名的引导组件。

• Rootkit是在内核模式下运行的低级恶意软件。

• Bootkit替换掉原系统的引导加载程序和系统引导，使用引导套件而不是引导加载程序。


Rootkit和Bootkit具有与操作系统相同的权限，并且可以捕获诸如按钮和本地登录等功能，这些恶意引导可使用所捕获的信息进行未经授权的文件传输，并同时进行破坏操作系统。

安全启动有助于防止恶意代码在启动序列的早期加载。

2.2 Measured Boot测量引导

Measured Boot测量引导，可确保引导加载程序和内核以及引导驱动程序的完整性，以防止对VM进行恶意篡改，是对安全启动的补充。

同时启用Measured Boot和Secure Boot可提供最强的安全性：

• Secure Boot确保启动过程中的每一个组件都有一个位于有效签名列表中的签名。

• Measured Boot可让我们跟踪启动测量，以了解固件在何时发生变化。

Measured Boot通过存储引导组件(例如：引导加载程序、驱动程序和操作系统)的测量值来增强引导的安全性。

• 首次启动受保护实例时，Measured Boot使用初始测量值来创建基线(该基线测量也称为黄金测量)。

• 进行初始测量后，系统启动时，会将新的启动数据与基线测量进行比较，以验证每次启动是否相同。测量比较保证操作系统从干净的预引导环境启动。

• Measured Boot使用可信平台模块TPM来安全地存储其测量值。

2.3 Trusted Platform Module可信平台模块

可信平台模块，是一个专门用于存储的安全芯片模块，其目的是用于存储“测量引导”的测量值。

在VM实例上，当启用Measured Boot时，可信平台模块TPM也会自动启用，因为Measured Boot需要用到TPM。

Measured Boot进行的测量——存储在TPM内的平台配置寄存器(PCR：Platform Configuration Registers)中，PCR是TPM中的一个内存位置，用于保存测量值，该测量值汇总了所有按顺序呈现的测量结果。

2.4 验证失败

• 若安全启动验证失败，用户将无法通过SSH连接到该实例或该实例将无法启动。

• 若测量引导验证失败，实例详情页会显示一个红色盾牌。

注意：

（1）若遇到安全启动失败，可在启动的Serial Console的日志中找到有关失败原因的详细信息。

（2）若对受保护实例进行故障排除，请不要终止实例，并记下实例OCID和捕获Serial Console控制台的日志文件。

受保护实例成功启动后，控制台历史数据中会显示类似如下的信息：

SB_EVENT: { "Secure_Boot_Overall_Status" : 0, "status" : "Pass", "msg" : "SB_Event on Exit Boot Services" }

• 若启用了“安全启动”，并且固件的签名不正确，则实例不会启动。

如果由于VM Image映像未签名或签名无效，导致了安全启动失败，控制台历史数据中会出现类似以下的内容信息：

SB_EVENT: { "status": "Fail", "msg": "The EFI executable failed to load.
It's not signed, or the signature (or hash) did not match entries in DB", "EFI_Image_Type" : "FromOpROM", "EFI_Image_Path":
"PciRoot(0x0)/Pci(0x2,0x0)/Offset(0x10A00,0x245FF)",
"SB_Variable_Match" : "NO_CERT_MATCH" }

• 若加载了不受支持的内核，将无法通过SSH连接到实例。

如果由于加载了不受支持的内核，导致了安全启动失败，请选择受支持的内核并重试，在控制台历史数据中会出现类似如下信息：

SB_EVENT: { "status": "Pass", "msg": "The EFI executable loaded successfully", "EFI_Image_Type" : "FromFixedMedia", "EFI_Image_Path" : "PciRoot(0x0)/Pci(0x12,0x7)/Pci(0x0 ... 2000)//EFI/redhat/shimx64.efi", "SB_Variable_Match" : "DB_CERT_MATCH", "CertSubject" : "Microsoft Corporation UEFI CA 2011", "ImageDigest" : "DD35B574D149AA48E3611FFCC336ACD76FDE79AD817B081FE5CC093789B92E90" }
error:
../../grub-core/loader/i386/efi/linux.c:215:(hd0,gpt2)/vmlinuz-5.14.0-1.el8uek.
rc2.x86_64 has invalid signature.
error: ../../grub-core/loader/i386/efi/linux.c:94:you need to load the kernel
first.

• 若启用了Measured Boot并且启动顺序不正确，则实例将启动，但实例详情页出现一个红色盾牌。

• 若启用了Measured Boot并添加了新的PCR值，则实例将启动，但实例详情页出现一个黄色盾牌。

• 若遇到了Measured Boot失败，并且PCR值正确或添加了新值，则可重置黄金测量值。

• 受保护实例目前支持如下镜像：

Oracle Linux 8.x
Oracle Linux 7.x
Oracle Linux 6.x
CentOS 8.x
CentOS 7.x
Ubuntu 18.04
Ubuntu 16.04

更多参考：https://docs.oracle.com/en-us/iaas/Content/Compute/References/shielded-instances.htm#migrate

• 启用了TPM的裸金属实例(BM)无法迁移，因TPM硬件不可迁移。

• 不支持自定义镜像。

• 不支持在受保护的VM实例上更新签名数据库(DBX：Forbidden Signatures Databases)。

受保护实例上进行更新DBX，可能阻止实例启动；若要更新DBX，请使用包含DBX更新的镜像来创建一个新的受保护的VM实例。

• 当终止受保护实例时，对应机器的所有者密钥(MOK：Machine Owner Keys)都会被删除。

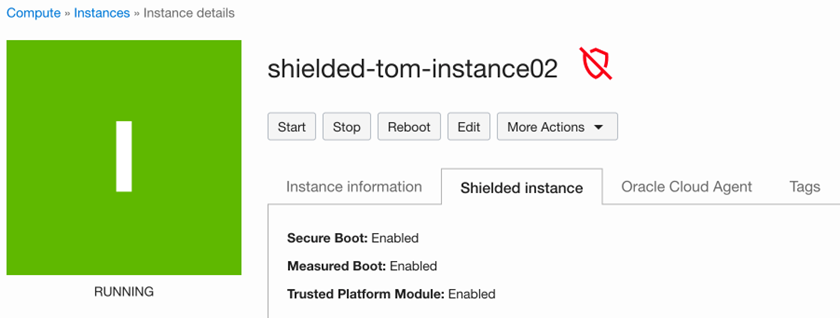

• 当使用Linux 7.x创建受保护实例后，重新启动时，PCR值可能会更改，从而导致出现红色盾牌，可通过过重置黄金测量值来解决。

更多参考：https://docs.oracle.com/en-us/iaas/Content/knownissues.htm#shielded-pcr-values，如下图：

• 当编辑受保护实例，仅实例的名称可更改。实例启动后，不可更改实例的规格shape，而且不可更改迁移配置。

类似创建常用的计算实例，不过需要注意的是：

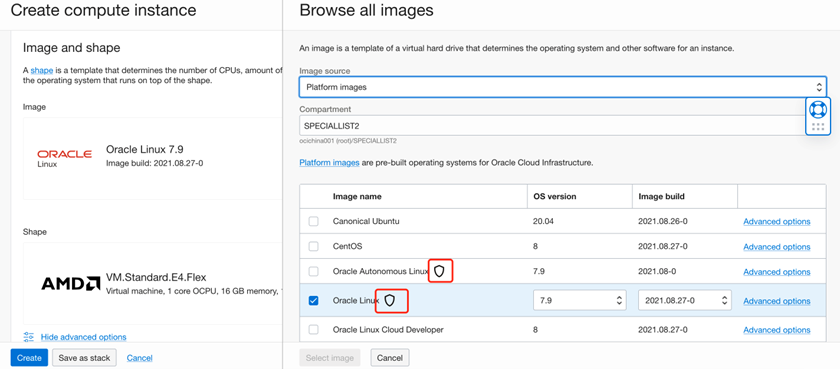

（1）在选择镜像时，需要选择有盾牌图标的兼容镜像，如下：

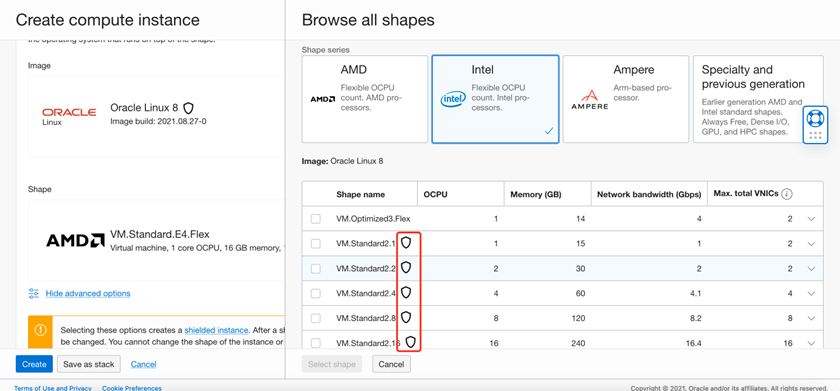

（2）在选择规格时，需要选择带有盾牌图标的兼容规格，如下：

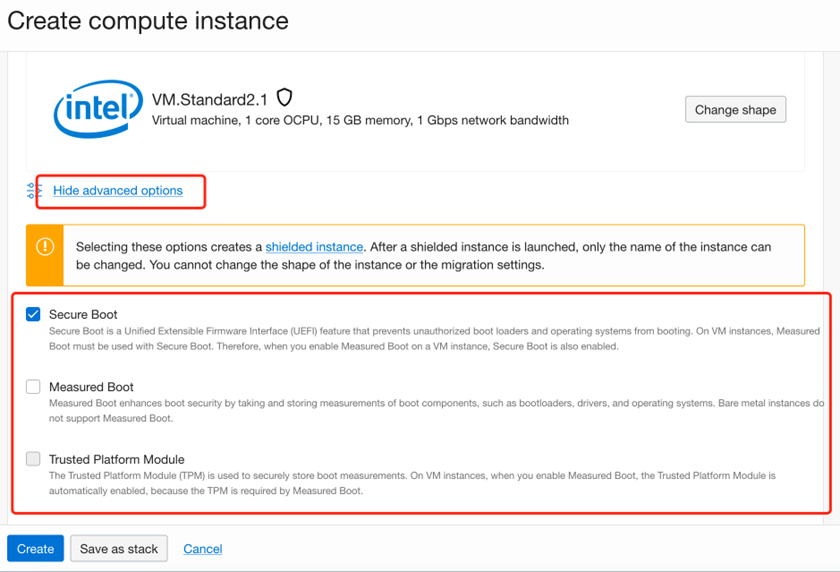

（3）显示高级选项，如下：

•安全启动：选择此选项可在实例上启用“安全启动Secured Boot”。

•测量启动：对于VM实例，选择此选项可在实例上启用Measured Boot。

注意：Measured Boot不适用于裸金属实例。

•可信平台模块：在VM实例上，当选择Measured Boot是，会自动勾选安全启动和TPM选项。

裸金属实例上，可启用TPM。

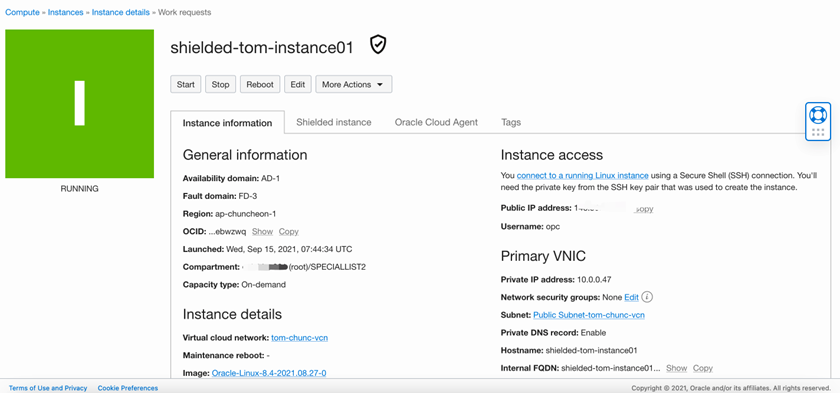

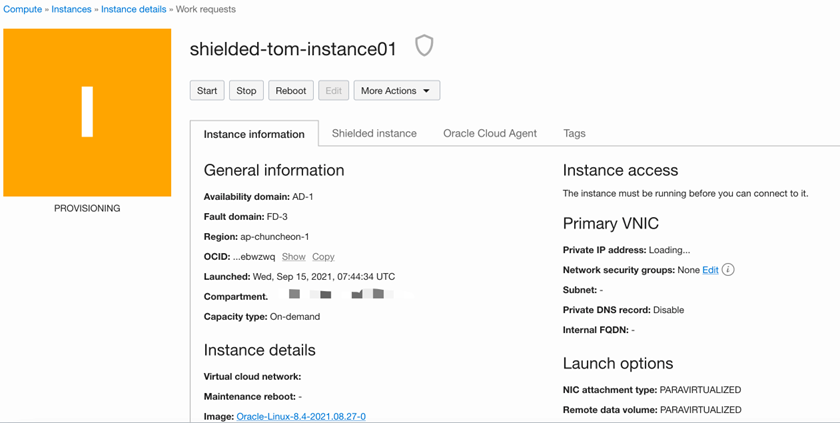

（4）受保护实例详情页，注意盾牌图标，如下：

5.2.编辑受保护实例

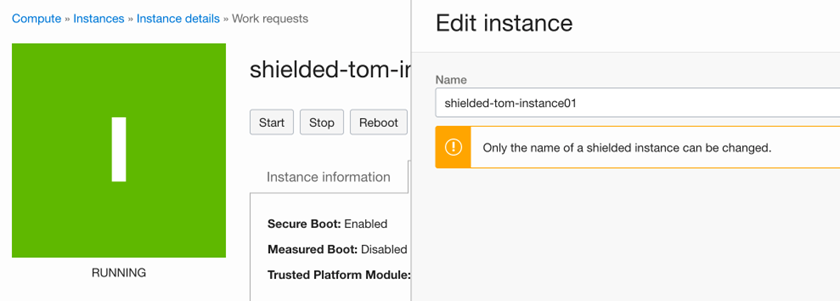

仅实例名称可更改，如下：

5.3.下载PCR值或重置PCR值

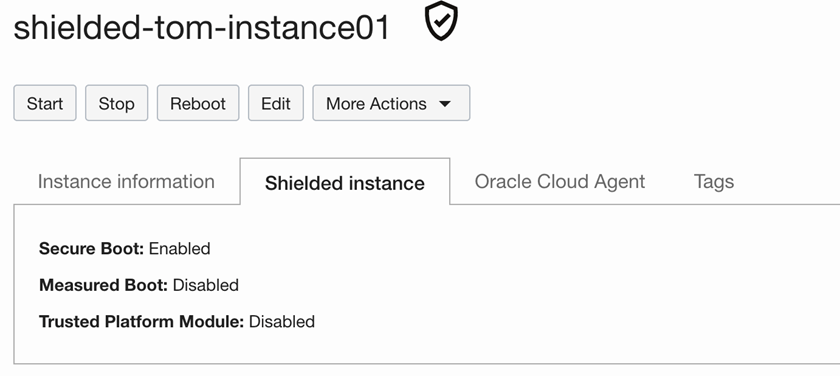

当受保护实例选择了Mearsure Boot选项时，则在实例详情页，有如下Shielded Instance标签页信息：

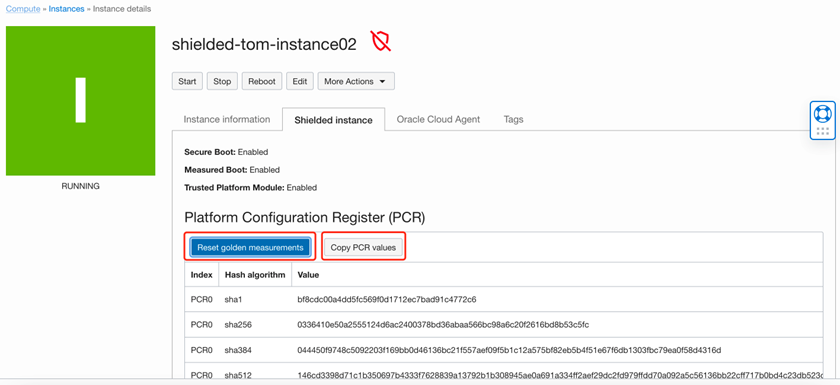

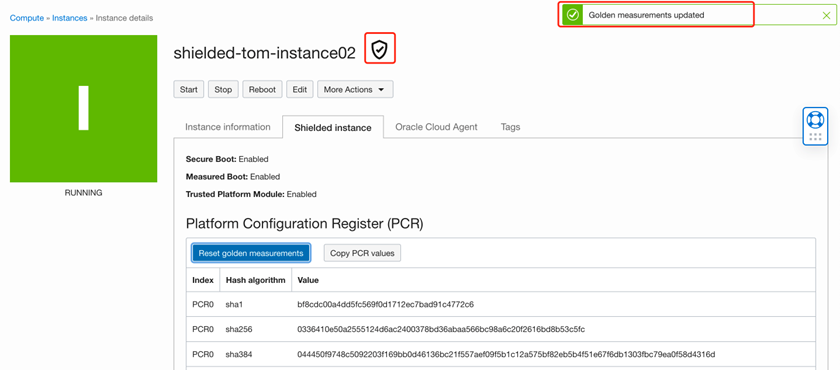

当出现红色盾牌，可点击Reset golden measurements重置黄金测量可恢复正常，如下：

受保护实例迁移有如下限制：

• VM虚拟机实例：

– 受保护实例不支持live迁移和reboot迁移，如需要迁移，则必须手动迁移。

更多参考：https://docs.oracle.com/en-us/iaas/Content/Compute/Tasks/movinganinstance.htm#manual

– 如有使用TPM的VM实例迁移，则迁移期间不会保留TPM数据，新实例将具有新的PCR值。

• 裸金属实例：

– 受保护实例不支持live迁移或reboot迁移，如需要迁移，则必须手动迁移。

– 如有使用TPM的BM实例迁移，则实例无法迁移，因TPM硬件不可迁移。

– 若将机密存储在BM实例上的物理TPM中，则OCI在TPM中没有数据副本。迁移实例然后从停止状态重新启动后，需要重置您的软件以使用新的物理TPM。

场景1：需要基于裸金属BM来搭建自己的虚拟化平台，可考虑选择受保护实例，这样可防止硬件层对虚拟化Hyper-V层对影响。

场景2：针对多人共享或共用的公共计算实例时，类似堡垒机或跳板机的情况，则可考虑受保护计算实例，任何人对主机启动安全的更改，都将影响到盾牌状态的变化。

场景3：需要特别增强安全性对BM或VM实例，则可考虑选择受保护实例，在Trusted Boot上的到最高的防护。

https://docs.oracle.com/en-us/iaas/Content/Compute/References/shielded-instances.htm
