1.1、配电箱(柜)、通信设备的安装螺栓或焊接强度应满足抗震要求;靠墙安装的配电柜、通信设备机柜底部安装应牢固,若强度不够,应将顶部与墙壁进行连接;非靠墙落地安装的配电柜、通讯设备机柜根部应采用金属膨胀螺栓或焊接的固定方式;壁式安装的配电箱与墙壁之间应采用金属膨胀螺栓连接。1.2、订货(定制)的配电箱(柜)应符合抗震要求,箱内的元器件应考虑与支承结构间的相互作用,元器件之间采用软连接,接线处应做防震处理;配电箱(柜)面上的仪表与柜体组装牢固。1.3、通信机房的蓄电池应安装在抗震架上;蓄电池间的连线应采用柔性导体,端电池宜采用电缆作为引出线;蓄电池1.4、安装在吊顶上的灯具,应考虑地震时吊顶与楼板的相对位移,暗敷接线盒与灯具间应采用金属软管连接。1.5、消防监控室设在水平操作面上的设备应采取防止滑动措施。1.6、设在建筑为屋顶上的卫星电视天线应采取防止因地震导致设备或其部件损坏后坠落伤人的安全防护措施。 2)重力不小于150N/m的电缆梯架、电缆槽盒、母线槽。2.2、依据GB50981-2014《建筑机电工程抗震设计规范》第8.1.2条的规定:组成抗震支吊架的所有构件采用成品支架构件,连接紧 2.3、依据GB20981-2014《建筑机电工程抗震设计规范》第5.1.4条与条文说明的5.1.4条:防排烟风道、事故通风风道及其设备的支吊架严格采用具有抗震功能的支吊架,按技术要求采购及安装;2.4、抗震支吊架初设间距应满足GB50981-2014《建筑机电工程抗震设计规范》第8.2.3条要求,并满足表8.2.3规定:| 管道类别 | 抗震支吊架间距(m) |
| 侧向 | 纵向 |
| 电线套管及电缆桥架、电缆托盘和 | 新建工程刚性材质电线套管、电缆梯架、电缆托盘和电缆槽盒 | 12 | 24 |
| 电缆槽盒 | 新建工程非金属材质电线套管、电缆梯架、电缆托盘和电缆槽盒 | 6 | 12 |
2.5、抗震支架的布置应严格根据GB50981-2014《建筑机电工程抗震设计规范》第8.3章的要求设置;2.6、管线水平地震力综合系数按GB50981-2014《建筑机电工程抗震设计规范》第8.2.4要求,并参照3.4.5条和表3.4.1的参数取用进行计算。当计算结果不足0.5时取0.5,超过0.5按实际计算值;2.7、抗震支架受力的力学验算应包括:支架与建筑结构连接验算(含锚栓和连接件);杆件受力验算(含受拉和受压校核);2.8、抗震支架吊杆及斜撑的长细比要求应满足GB50981-2014《建筑机电工程抗震设计规范》第8.3.8条的要求。2.9、电气管路不应穿过抗震缝,当必须穿越抗震缝时应符合下列规定:1)、采用金属导管、刚性塑料导管敷设时宜靠近建筑物的下部穿越,且应在抗震缝两边各装一个柔性管接头;2)、电缆梯架、电缆槽盒、母线槽盒在抗震缝两侧应设置伸缩节;3)、抗震缝的两端应设置抗震支撑节点并与结构可靠连接;2.10、管道穿过内墙或楼板时,应设置管套;管套与管道间的缝隙,应采用柔性防火材料封堵;

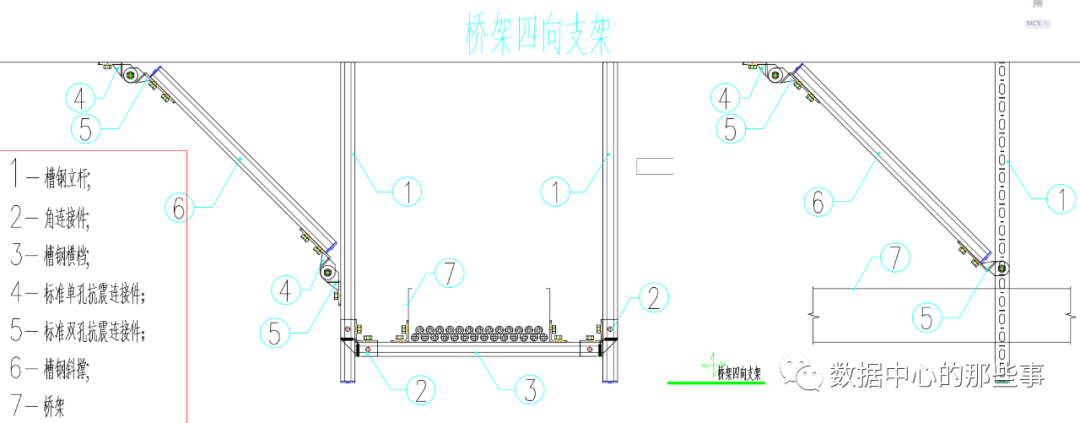

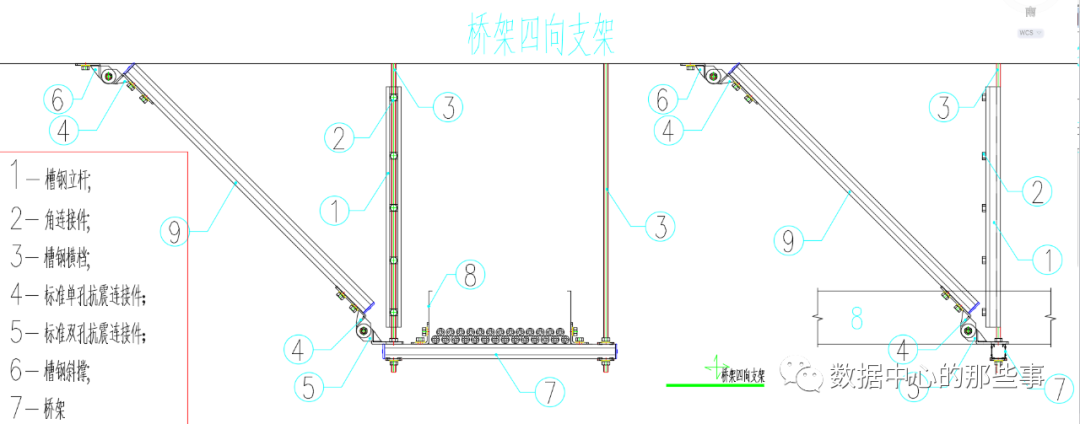

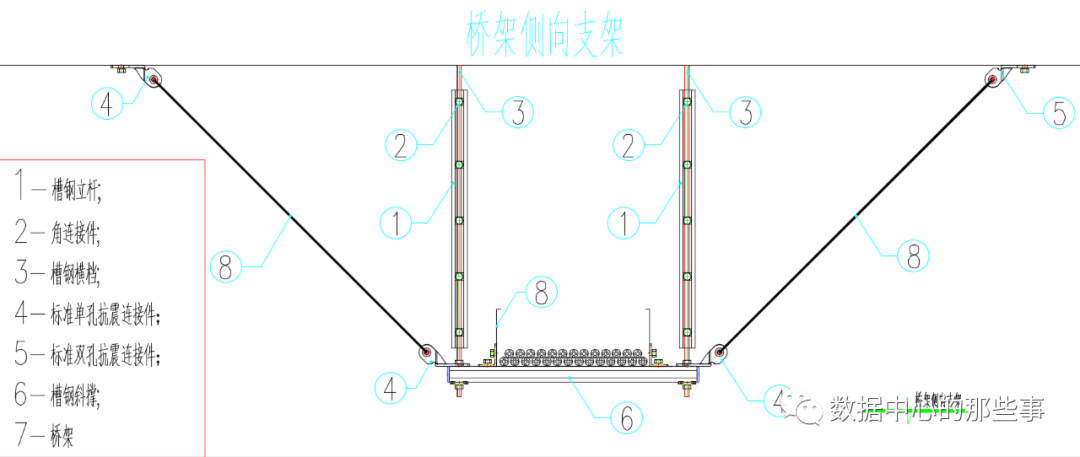

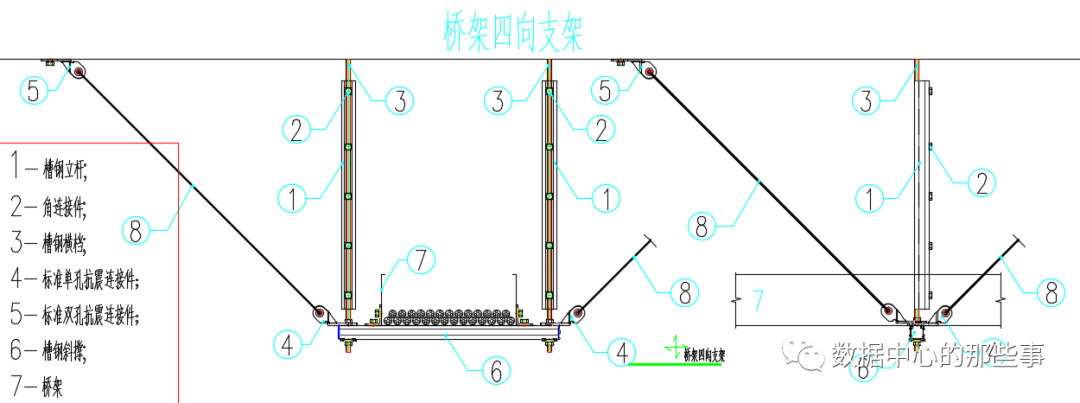

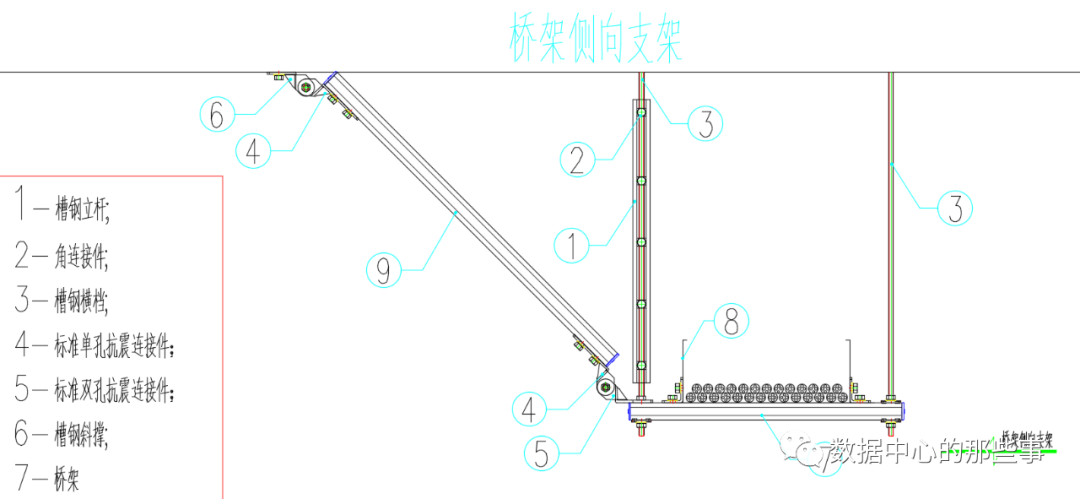

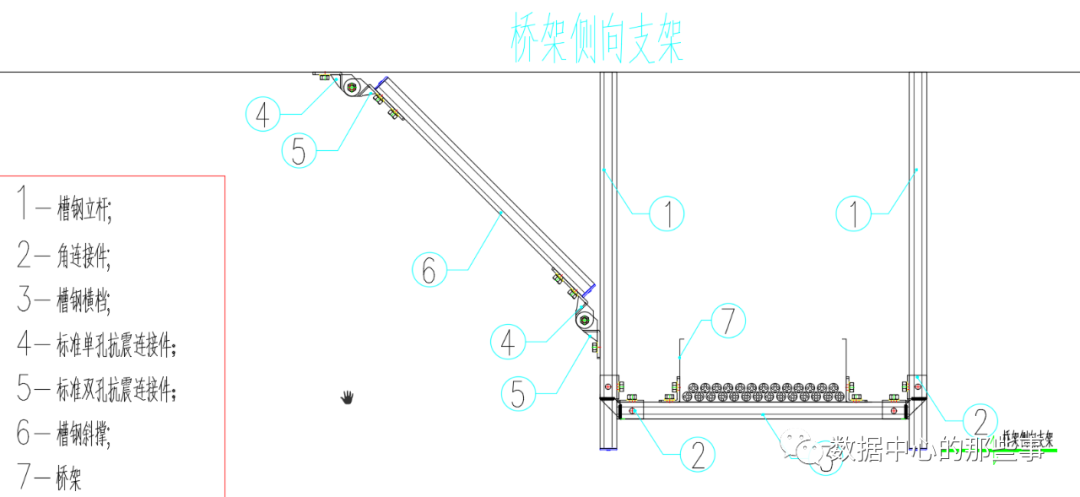

3.2、桥架
如需了解更多抗震设计知识，欢迎索取《建筑机电工程抗震设计规范》 解读，部分截图如下：
