RabbitMQ六种队列模式之路由模式

黎明大大 2021-04-07

2051

点击“蓝字”关注我们吧

前言

本文接着带大家伙了解RabbitMQ队列模式中的路由模式,其实只要看过我前面写的发布订阅模式的文章后，相信路由模式上手就非常 easy 了，唯一差距就是两个参数，exchange类型和 routingKey 。
路由模式


什么是路由模式路由模式跟发布订阅模式类似，然后在订阅模式的基础上加上了类型，订阅模式是分发到所有绑定到交换机的队列，路由模式只分发到绑定在交换机上面指定路由键的队列

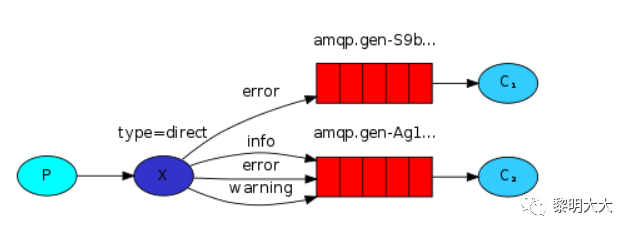

功能介绍图解:P:生产者,向Exchange发送消息,发送消息时,会指定一个routing key
X:Exchange(交换机),接受生产者的消息,然后把消息递交给与 routing key 完全匹配的队列
红色方块:队列,用于存放消息
C1:消费者,其所在队列指定了需要 routing key 为 error的消息
C2:消费者,其所在队列指定了需要 routing key 为 info、error、warning的消息

Routing 路由模式路由模式的交换机类型是Direct，Direct交换机的特点，就决定了路由模式的工作模式，即只有消息的 Routing key 与Binding key 相同时，交换机才会把消息发给该队列。
代码演示
本文是基于SpringBoot框架去集成的RabbitMQ,所以最好会SpringBoot基础,再跟着本文一起搭建路由队列Demo

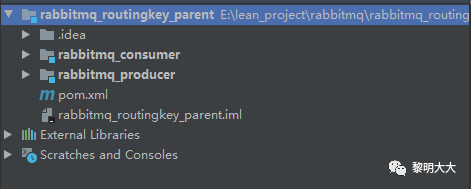

创建一个简单的maven项目

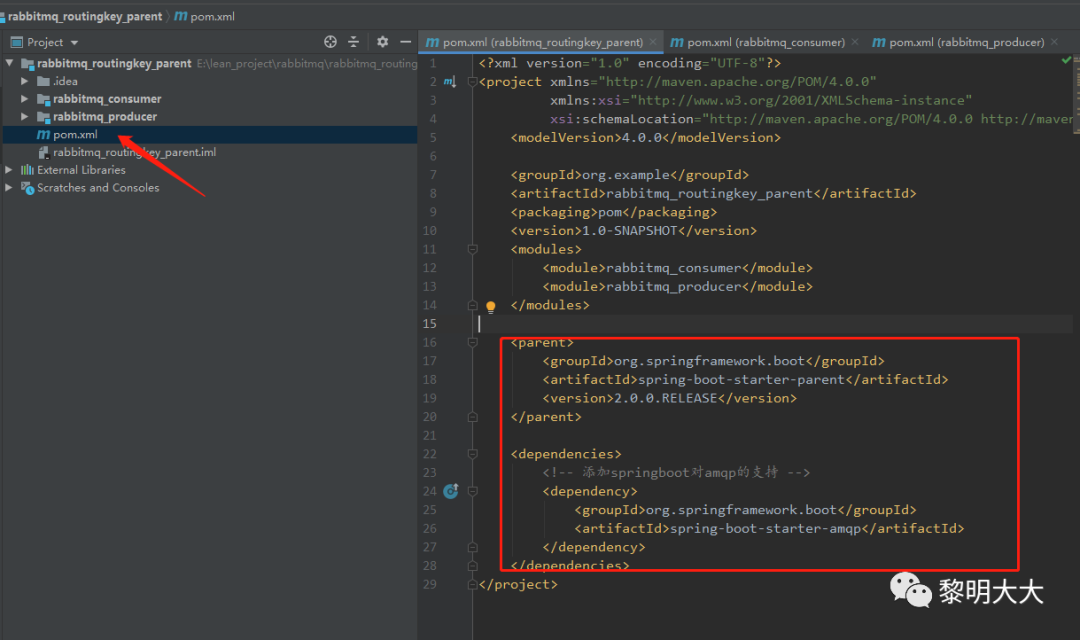

导入依赖首先在我的父工程 pom.xml 导入maven依赖<parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>2.0.0.RELEASE</version>
</parent>
<dependencies>

    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-amqp</artifactId>
    </dependency>
    <dependency>
        <groupId>org.projectlombok</groupId>
        <artifactId>lombok</artifactId>
        <version>1.18.8</version>
    </dependency>
</dependencies>

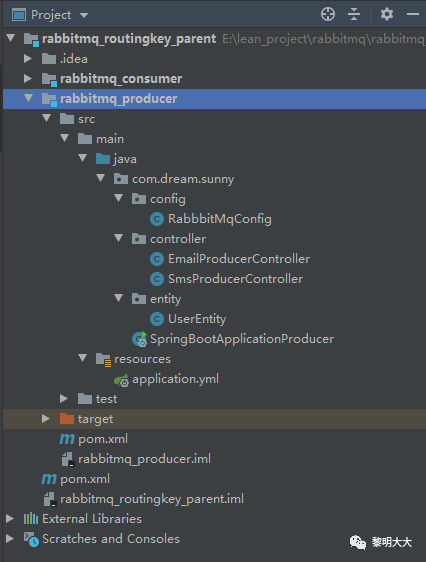

生产者生产者项目结构

pom文件<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-web</artifactId>
</dependency>

yml文件server:
  port: 8081
spring:
  rabbitmq:
    ####连接地址
    host: 192.168.137.5
    ####端口号
    port: 5672
    ####账号
    username: sunny
    ####密码
    password: sunny
    ### 交换机
    virtual-host: /sunny_vm

生产者配置类@Configuration
public class RabbbitMqConfig {




    public static final String EXCHANGE_NAME = "sunny_routingkey_exchange";


    /**
     * SMS队列名称
     */
    public static final String SMS_QUEUE_NAME = "sms_direct_routingkey_queue";


    /**
     * email队列名称
     */
    public static final String EMAIL_QUEUE_NAME = "email_direct_routingkey_queue";




    /**
     * sms 路由key名称
     */
    public static final String SMS_ROUTING_KEY = "sms_routing_key";


    /**
     * email 路由key名称
     */
    public static final String EMAIL_ROUTING_KEY = "email_routing_key";


    /**
     * 声明短信队列
     *
     * @return
     */
    @Bean
    public Queue smsQueue() {
        return new Queue(SMS_QUEUE_NAME, true);
    }


    /**
     * 声明email队列
     *
     * @return
     */
    @Bean
    public Queue emailQueue() {
        return new Queue(EMAIL_QUEUE_NAME, true);
    }


    /**
     * 声明一个Direct类型的交换机
     *
     * @return
     */
    @Bean
    public DirectExchange directExchange() {
        return new DirectExchange(EXCHANGE_NAME);
    }


    /**
     * 将上面的sms队列绑定到Direct交换机
     *
     * @param smsQueue
     * @param directExchange
     * @return
     */
    @Bean
    public Binding smsQueueDirectExchange(Queue smsQueue, DirectExchange directExchange) {
        return BindingBuilder.bind(smsQueue).to(directExchange).with(SMS_ROUTING_KEY);
    }


    /**
     * 将上面的email队列绑定到Direct交换机
     *
     * @param emailQueue
     * @param directExchange
     * @return
     */
    @Bean
    public Binding emailQueueDirectExchange(Queue emailQueue, DirectExchange directExchange) {
        return BindingBuilder.bind(emailQueue).to(directExchange).with(EMAIL_ROUTING_KEY);
    }
}


用户实体类@Data
public class UserEntity implements Serializable {


    private Integer id;
    private String name;
}

生产者发送消息@RestController
public class SmsProducerController {


    @Autowired
    private RabbitTemplate rabbitTemplate;


    @GetMapping("/send/sms")
    public void send() {


        UserEntity userEntity = new UserEntity();
        userEntity.setId(new Random().nextInt());
        userEntity.setName("短信:" + UUID.randomUUID().toString());
        rabbitTemplate.convertAndSend(RabbbitMqConfig.EXCHANGE_NAME, RabbbitMqConfig.SMS_ROUTING_KEY, userEntity);


        System.out.println("短信生产者消息发送成功！！！");
    }
}


@RestController
public class EmailProducerController {


    @Autowired
    private RabbitTemplate rabbitTemplate;


    @GetMapping("/send/email")
    public void send() {


        UserEntity userEntity = new UserEntity();
        userEntity.setId(new Random().nextInt());
        userEntity.setName("邮件:" + UUID.randomUUID().toString());
        rabbitTemplate.convertAndSend(RabbbitMqConfig.EXCHANGE_NAME, RabbbitMqConfig.EMAIL_ROUTING_KEY, userEntity);


        System.out.println("邮件生产者消息发送成功！！！");
    }
}

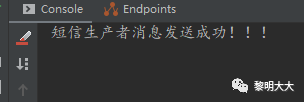

生产者测试发送消息打开浏览器,访问指定网址http://localhost:8081/send/sms
http://localhost:8081/send/email

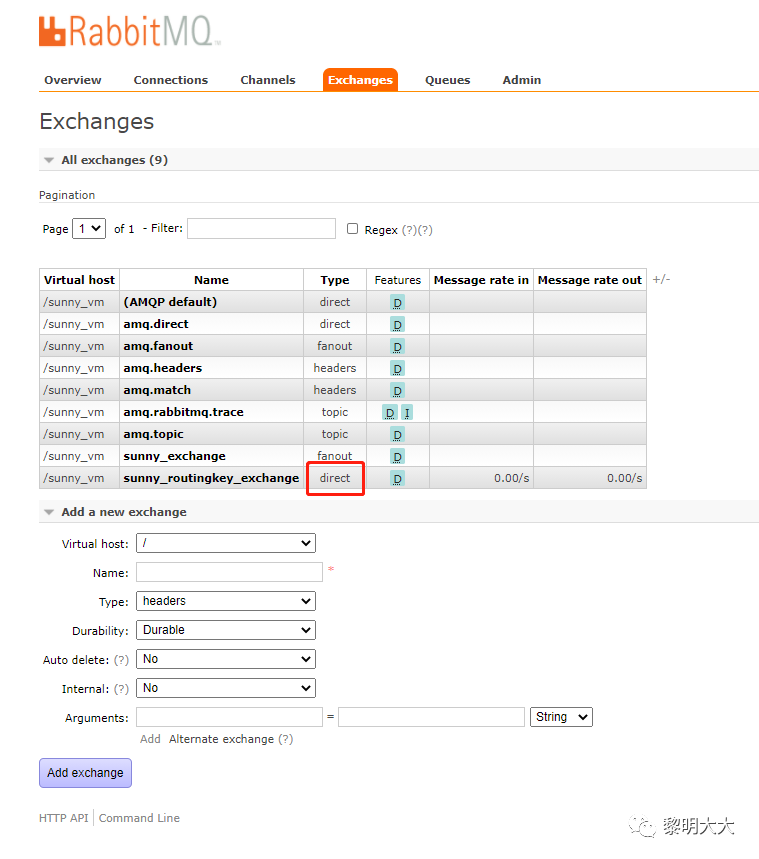

登陆Mangerment界面，可以看到我们在配置文件中配置的交换机名称,SpringBoot自动在RabbitMQ里面,已经帮我们创建好了,且交换机的类型为direct类型。

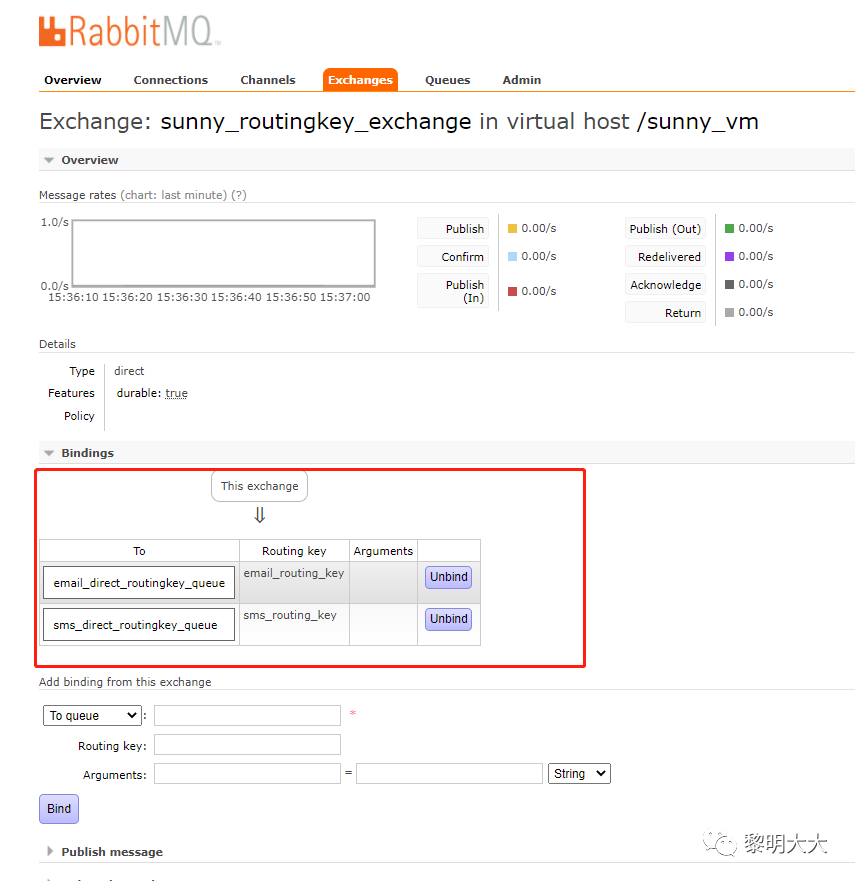

我们还可以点击交换机的名称,然后看到交换机绑定队列的关系图等。

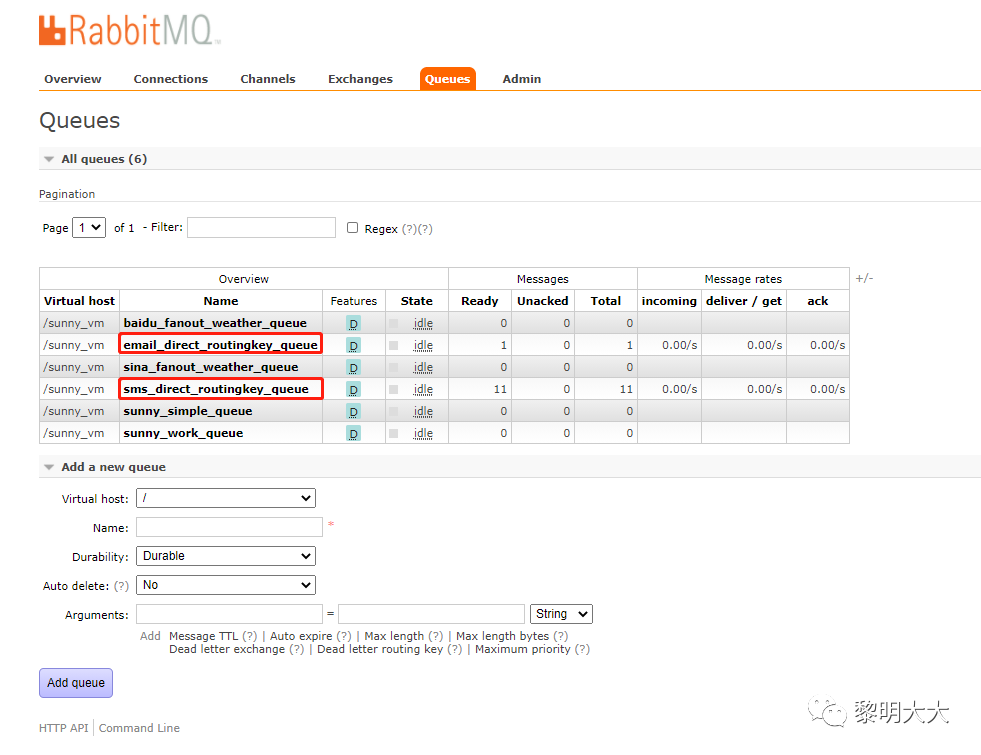

然后可以看到,我绑定交换机的两个队列,分别都积压着消息没有被消费掉

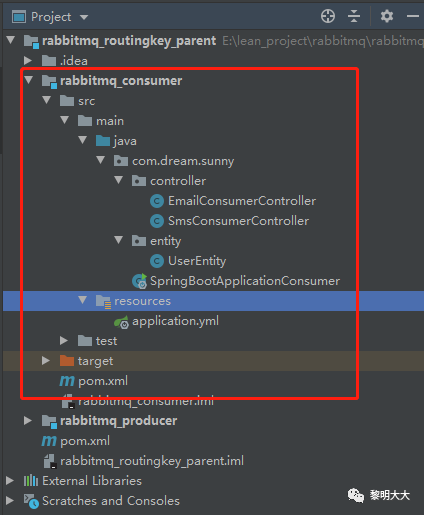

消费者消费者项目结构

yml文件server:
  port: 8080


spring:
  rabbitmq:
    ####连接地址
    host: 192.168.137.5
    ####端口号
    port: 5672
    ####账号
    username: sunny
    ####密码
    password: sunny
    ### 交换机
    virtual-host: /sunny_vm

用户实体类@Data
public class UserEntity implements Serializable {


    private Integer id;
    private String name;
}

新建2个消费者，监听不同的队列@Component
@RabbitListener(queues = {"email_direct_routingkey_queue"})
public class EmailConsumerController {
    @RabbitHandler
    public void one(UserEntity userEntity, Channel channel, Message message) {
        System.out.println("邮件队列接收到消息了！！！" + userEntity.getName());
    }
}




@Component
@RabbitListener(queues = {"sms_direct_routingkey_queue"})
public class SmsConsumerController {
    @RabbitHandler
    public void one(UserEntity userEntity, Channel channel, Message message) {
        System.out.println("短信队列接收到消息了！！！" + userEntity.getName());
    }
}

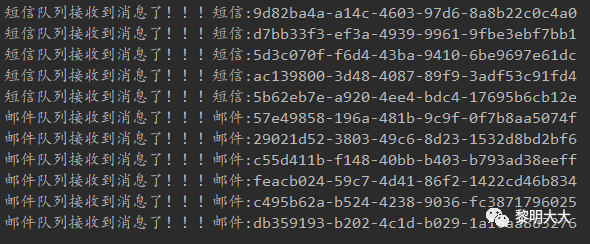

启动消费者项目，项目启动后会自动消费消息

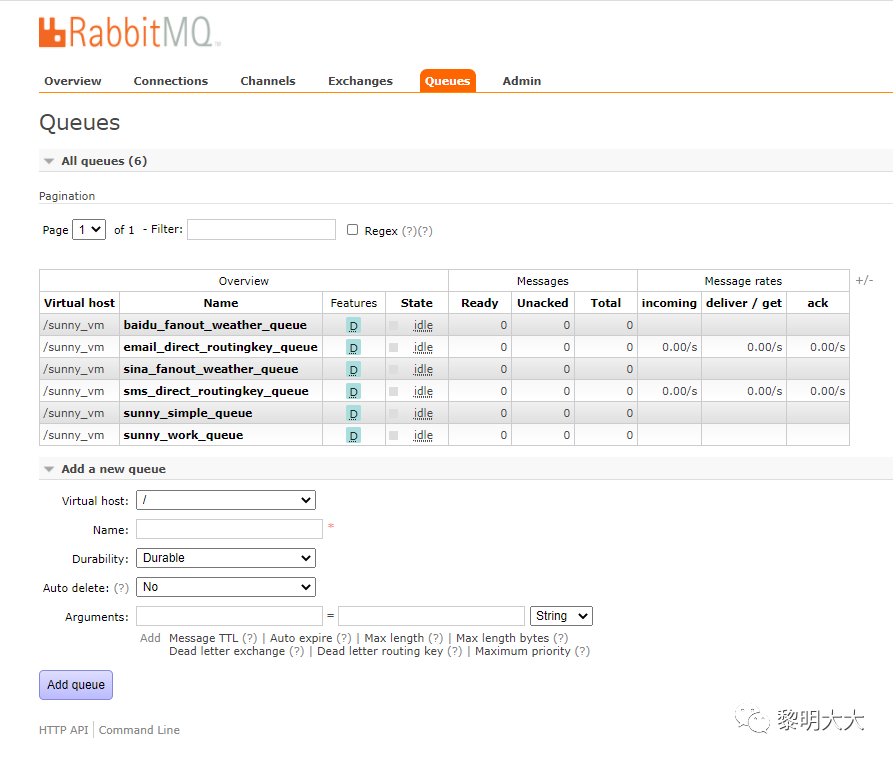

队列中积压的消息被成功消费

到此SpringBoot整合RabbitMQ实现路由模式代码Demo就结束拉

总结

1、队列与交换机的绑定,不能是任意绑定了,而是指定一个 RoutingKey（路由key）
2、消息的发送方,向Exchange发送消息时,也必须指定消息的RoutingKey
3、Exchange 不再把消息交给每一个绑定的队列,而是根据消息的RoutingKey进行判断,只有队列的RoutingKey与消息的RoutingKey完全一致,才会接受到消息
