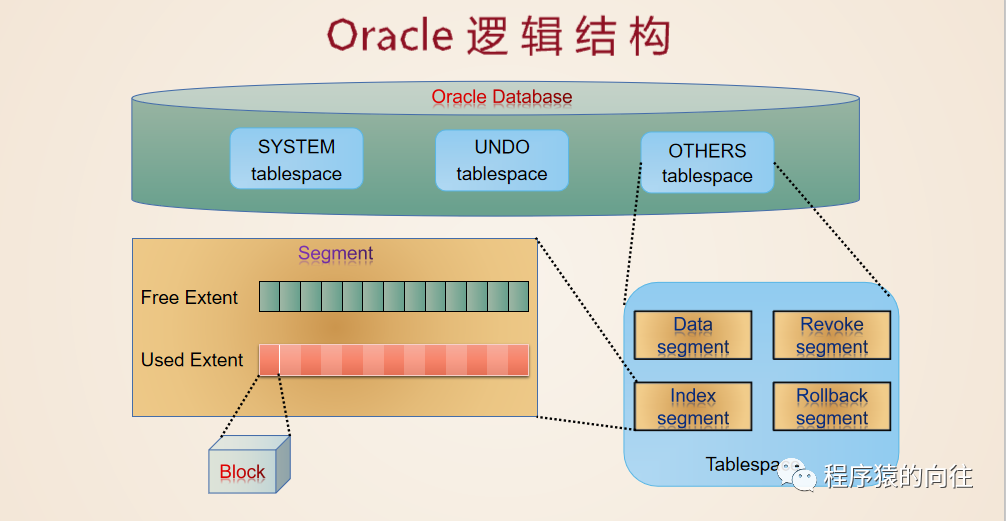

Oracle 逻 辑 结 构 图
表空间（Tablespace）
表空间是Oracle最大的逻辑存储结构，与物理上的数据文件相对应，但是一个表空间可以拥有多个数据文件。
数据表空间
用于存储用户数据的普通表空间。
系统表空间
默认的表空间，用于保存数据字典（一组保存数据库自身信息的内部系统表和视图，及用于Oracle内部使用的其他一些对象），保存所有的PL/SQL程序的源代码和解析代码，包括存储过程和函数、包、数据库触发器等，保存数据库对象（表、视图、序列）的定义。
回滚表空间
用于存放回滚段,每个实例最多只能使用一个撤销表空间
临时表空间
存储SQL执行过程中产生的临时数据
段（Segment）
段是一组盘区，它是一个独立的逻辑存储结构，用于存储具有独立存储结构对象的全部数据。段一般是数据库终端用户处理最小的存储单位，当段的数据区已满，Oracle为其分配另一个数据区，段的数据区在磁盘上可能是不连续的。
数据段
用来存储表中所有数据；
索引段：
用来存储表中索引的所有数据；
临时段：
用于存储表排序或汇总时产生的临时数据
LOB段：
LOB用来存储表中大型数据对象，例如CLOB与BLOB
回退段：
用于存储用户数据被修改之前的位置和值；
当要对用户的数据进行回退操作时，就要使用回退段。
06
区（Extent）
区是Oracle存储分配的最小单位，它是由一个或多个数据块组成的。一个或多个区组成一个段，也就是说段的大小都是由区的个数来决定。当一个段的空间使用完之后，Oracle会自动为该段分配成一个新的区。
用户还能够通过执行下面的命令来回收表、索引等对象中未使用的区：
SQL>alter table table_name deallocate unused;
块（Block）

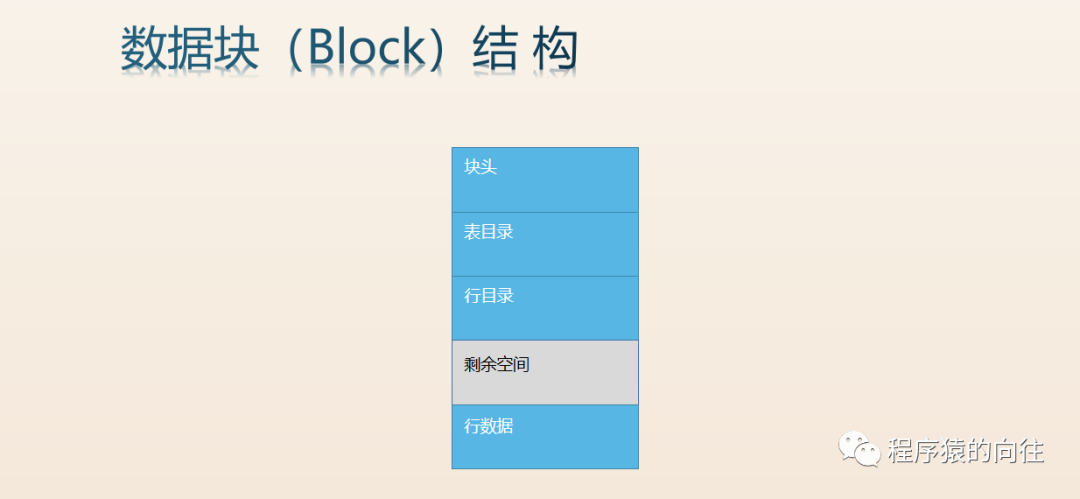

块是用来管理存储空间的最基本的单位，也是最小的逻辑存储单位。块的大小由初始化参数db_block_size来决定，不同的Oracle版本的大小是不同的，但是数据库一旦创建，其大小便不可更改。虽然每个数据块可以存储不同类型的数据，但是每个数据块都具有一个相同的结构。
块头
包含了该数据块一般的属性信息，如数据块的物理地址、所属段类型等
表目录
如果数据块中存储的数据是某个表的数据，则这里存放该表的信息
行目录
用来存储数据块中有效的行信息
空余空间
指数据块还没有使用的存储空间
行空间
表或者索引的数据存储在行空间中，所以行空间是数据块中已经使用的存储空间
