xDeepFM如何实现field-wise显式高阶特征交叉-模型结构之特征交叉(3)-DCN系列之xDeepFM(3.3)附代码

播播笔记 2022-04-13

1223

接上一篇《DCN-V2对特征交叉做了什么改进-模型结构之特征交叉(3)-DCN系列之DCN-V2(3.2)附代码》继续介绍特征交叉之DCN系列，本篇将介绍xDeepFM。DCN和DCN-V2实现的显式高阶特征交叉是bit-wise的，忽略了特征的域信息，针对此，xDeepFM对特征交叉层进行改进，实现了field-wise的显式高阶特征交叉。为了方便和上一篇连起来，这一篇的各种序号也都接上一篇。

3 xDeepFM

3.1 xDeepFM原理
3.2 特征交叉结构CIN

3.2.1 field-wise交叉
3.2.2 交叉组合压缩

3.3 CIN特点

3.3.1 特征显式高阶自动交叉
3.3.2 网络复杂度

3.3.2.1 空间复杂度
3.3.2.2 时间复杂度

3.3.3 CIN和其它特征交叉结构的关联

3.3.3.1 CIN和CN
3.3.3.2 CIN和FM

3.3.4 优缺点

3.4 CIN代码实现

相关面试问题

3 xDeepFM

xDeepFM[3]出自论文《xDeepFM: Combining Explicit and Implicit Feature Interactions for Recommender Systems》，由中科大、北大与微软合作发表在 KDD2018。xDeepFM虽然名字看起来很像DeepFM，但其模型结构和设计思路更接近DCN系列，通过特征交叉网络的设计，实现field-wise的显式高阶特征交叉，充分考虑了特征field的信息，弥补了DCN和DCN-V2进行bit-wise特征交叉时对field信息的丢失，从而实现更有效的特征交叉。

3.1 xDeepFM原理

xDeepFM的网络结构框架保持了DCN系列模型的特点：包括特征交叉部分和DNN部分，如图8所示，其特征交叉部分为CIN(Compressed Interaction Network)结构。不同于DCN模型，其特征交叉结构第L层的输出包含了从1阶到L+1阶的所有交叉组合项，因此可直接将特征交叉部分最后一层输出作为特征交叉结果；xDeepFM的特征交叉结构CIN第L层的输出结果只包含L+1阶的交叉组合项，因此需将CIN的每一层输出concat，再和线性部分和DNN输出结合，送入输出层得到结果。

图8 xDeepFM模型结构

3.2 特征交叉结构CIN

xDeepFM的特征交叉，是对输入特征进行field和field的两两组合，实现field-wise的交叉，再将两两组合的结果压缩到指定的filed个数。图9表示了特征交叉结构CIN的框架，每层操作得到对应阶数的交叉特征，对在field维度进行sum pooling，得到维的向量表征，再将所有层经过sum pooling后的向量表征进行concat，最终得到包括1阶到L+1阶(L为CIN的层数)的特征交叉结果。

图9 CIN结构

CIN每层所做的操作包括两部分：(1) 特征进行field-wise交叉，即在filed之间两两交叉组合，(2) 通过矩阵对两两交叉组合结果进行线性加权，把输出压缩到指定field个数的特征表征，如式子(10)和图10所示。

3.2.1 field-wise交叉

表示的操作是特征的field-wise交叉，取前一层输出的交叉特征表征，即个域的特征向量表征，和原始输入特征中所有m个域的特征向量表征，进行两两哈达玛积运算，交叉组合结果为个向量表征。

3.2.2 交叉组合压缩

field之间的两两交叉组合结果乘以后求和，这一步是将交叉组合结果，即个D维向量进行线性加权求和，压缩到个field的向量表征，即个D维向量。这一步操作可以理解把交叉组合结果送入一层线性全连接层，输入神经元个数为，输出神经元个数为，每个神经元是一个D维向量，全连接层的参数为，表示输出层每个神经元参数不共享，也就是输出层每个field向量有独立的参数。

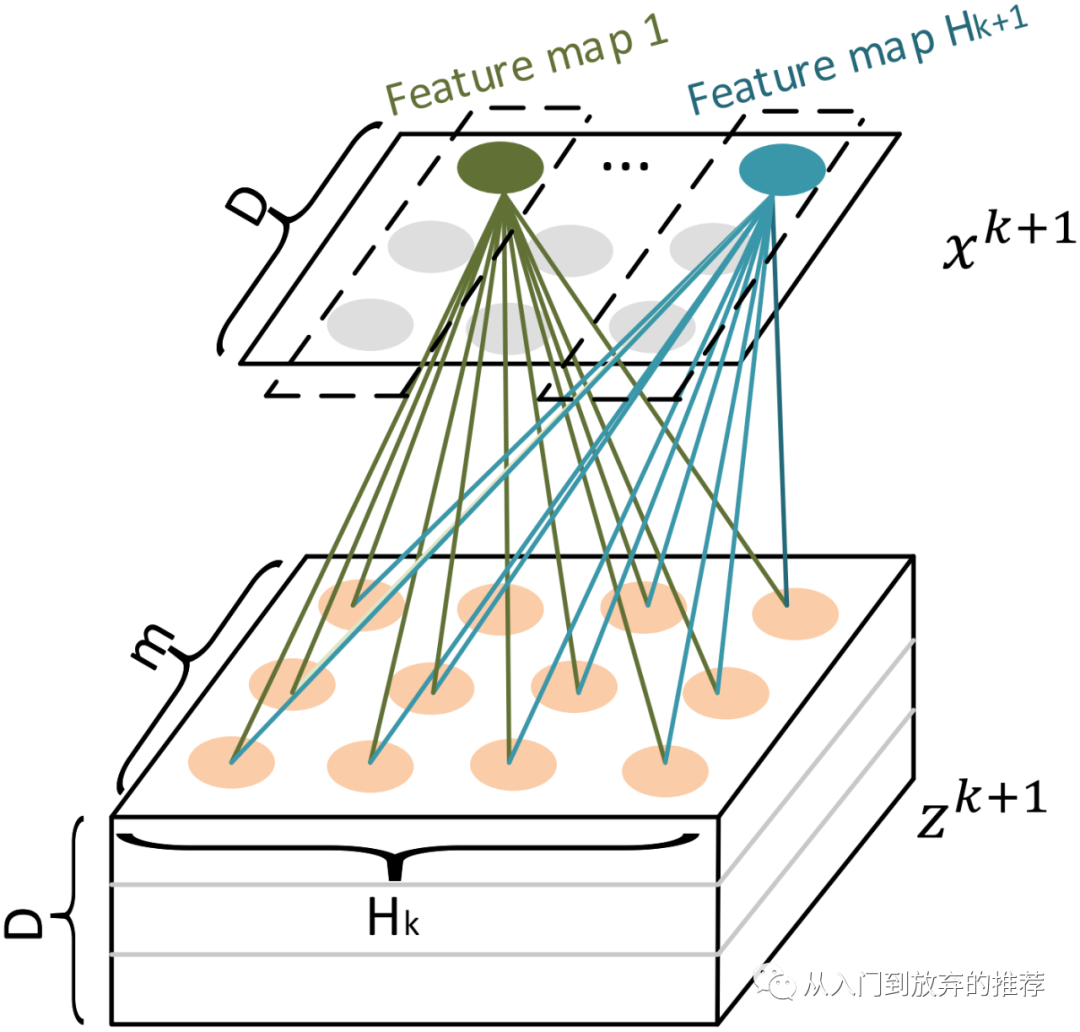

图10表示了对两两交叉组合结果( 个向量表征)的压缩操作，类似CNN中的卷积核操作，将个D维向量形成的tensor 压缩到个D维向量形成的矩阵，这也是CIN中Compressed的命名原因。

图10 CIN单层操作

3.3 CIN特点

CIN的设计思路和DCN中特征交叉结构(CN)的设计的类似，因此具有DCN的特点：(1) 实现了显式高阶特征自动交叉，(2) 特征交叉阶数由网络深度决定。

3.3.1 特征显式高阶自动交叉

CIN的输出包括了从2阶到L+1阶的所有交叉组合，也可以从归纳法理解。

是由和先进行filed-wise两两组合，此时结果包括了所有2阶交叉组合项；再对两两组合结果线性加权，这一步操作不改变结果对所有2阶交叉组合的包含性质。由和进行对应操作得到，因此包括了所有3阶交叉组合项。以此类推，第L层的输出则包括所有L+1阶交叉组合项。将CIN每层结果concat，则得到了所有2阶到L+1阶的交叉组合，再和Linear部分concat，则得到了所有1阶到L+1阶的交叉组合项。

3.3.2 网络复杂度

3.3.2.1 空间复杂度

从CIN的结构可以看出，每层的参数参数量由决定。大小为 (其中假设CIN每层输出field数量相同，均为H，m为输入特征的filed数量)，由于输出层每个filed对应的参数不共享，因此有H个，一共T层，故参数量共为 ( )。可以看出，CIN的空间复杂度和每个field特征维度D无关，这也侧面说明了特征交叉的field-wise性质。

对于权重矩阵，可利用矩阵分解，按照将其分解为两个低秩矩阵(大小为 )相乘，从而将空间复杂度降为。

3.3.2.2 时间复杂度

CIN每层的操作包括两部分：(1) field两两组合，进行哈达玛乘积操作，(2) 两两组合结果线性加权。每两个field之间的哈达玛积操作时间复杂度为D，一共有种组合，因此第一部分的计算量为。得到种组合后进行线性加权，得到H个field向量表征，因此在第一部分计算量的基础上再乘以H，即。由于CIN一共有T层，故CIN的时间复杂度为，即 (其中N为的维度，也就是m个field，每个field为D维，平铺后维度为N)。CIN的时间复杂度比较高，可能导致模型在线上推理耗时久，带来服务超时问题，这也是CIN在落地到具体业务场景的主要挑战。

3.3.3 CIN和其它特征交叉结构的关联

3.3.3.1 CIN和CN

CIN和CN的设计出发点类似，通过每层得到更高阶的交叉特征。不同的是，(1) CN是bit-wise，CIN是field-wise的；(2) CIN在层没有加上上一层的输出，因此，CIN第层只包含了阶的交叉特征，整个CIN的输出需要通过对每一层的输出concat，从而得到所有阶的交叉特征；而CN在层加上了上一层的输出，因此层的输出包含了从1阶到阶交叉特征，整个CN的输出只需要取最后一层的输出结果即可。

3.3.3.2 CIN和FM

乍看CIN和FM没有太多相似点，但从两者的原理可以发现，CIN是进阶版的FM，模型名eXtreme Deep Factorization Machine(xDeepF)也侧面反应了两者的关联。

FM结构是对每种交叉组合中的两个field向量进行内积操作，即哈达玛积操作后sum pooling，得到每种组合的标量表征，最后再对所有组合求和。FM中内积操作可以理解为CIN中将按照field维度sum pooling；FM中对所有组合求和，则相当于没有CIN中的矩阵参数所有元素均为1。可以看出，当CIN只有一层，，且加权矩阵所有元素均为1时，CIN等价于FM。

3.3.4 优缺点

了解了CIN的特点后，xDeepFM的优缺点则很明显。

其优点包括：(1) 模型可实现特征的显式高阶自动交叉；(2) 实现了field-wise的特征交叉，充分考虑特征在同一个field中的信息

xDeepFM的缺点也很明显，CIN的时间复杂度高，在模型线上推理时耗时多，可能会导致线上服务超时问题。

3.4 CIN代码实现

对CIN的原理理解清楚后，其代码实现也很简单。

代码5 xDeepFM特征交叉结构CIN代码实现

def xdeepfm_cin(params, input_layer, mode, layer_dropout=1):
    '''
        cross feature module: CIN
        Reference: KDD2018, xDeepFM: Combining Explicit and Implicit Feature Interactions for Recommender Systems
        params: the model config params
        input_layer: [B, F, D]
    '''
    layer_name = 'cross_layers_cin'


    field_size = input_layer.shape[1].value  # return the F number input_layer [B, F, D]
    field_dim = input_layer.shape[
        2].value  # the embedding size of each domain, in this model, the size of all fields is same
    output_size = params.cross_layers['out_dim']
    layer_num = params.cross_layers['layer_num']


    kernel_initializer = tf.glorot_uniform_initializer()


    embedding_layer_0 = tf.transpose(input_layer, [0, 2, 1])  # [B, D, F]
    embedding_layer_extend_0 = tf.expand_dims(embedding_layer_0, axis=3)  # [B, D, F, 1]
    embedding_layer_l = embedding_layer_0  # [B, D, F]


    embedding_layer_out = []


    for i in range(layer_num):
        index = i + 1
        embedding_layer_extend_l = tf.expand_dims(embedding_layer_l, axis=2)  # [B, D, 1, F]


        kernel = tf.get_variable(
            name="{0}_kernel_{1}".format(layer_name, index),
            shape=[field_dim, field_dim, field_dim],
            dtype=tf.float32,
            initializer=kernel_initializer,
        )  # [F, F, F]
        embedding_layer_m_0_l = tf.multiply(
            embedding_layer_extend_0,  # [B, D, F, 1]
            embedding_layer_extend_l,  # [B, D, 1, F]
            name="{0}_m_0_l_{1}".format(layer_name, index),
        )  # [B, D, F, F]
        embedding_layer_l = tf.tensordot(
            embedding_layer_m_0_l,  # [B, D, F, F]
            kernel,  # [F, F, F]
            axes=([2, 3], [1, 0]),
            name="{0}_m_0_l_w_{1}".format(layer_name, index),
        )  # [B, D, F]


        if layer_dropout < 1.0:
            embedding_layer_l = tf.layers.dropout(embedding_layer_l, rate=(1 - layer_dropout),
                                                  training=(mode == tf.estimator.ModeKeys.TRAIN),
                                                  name="{0}_layer_{1}_dropout".format(layer_name, index),
                                                  )


        # sum at D-axis
        embedding_layer_out.append(tf.reduce_sum(embedding_layer_l, axis=1, keepdims=False))  # layer_num * [B, F]


    # all rank cross feature concat
    embedding_layer_l = tf.concat(embedding_layer_out, axis=1)  # [B, layer_num*F]


    # 可按实际情况是否线性变换
    output_w = tf.get_variable(
        "{0}_output_w".format(layer_name),
        shape=[field_size * field_dim, output_size],
        dtype=tf.float32,
        initializer=kernel_initializer,
    )
    output_layer = tf.matmul(embedding_layer_l, output_w, name="{0}_output".format(layer_name))  # [B, Output]


    return output_layer
