整理一份DG的搭建流程，参考了一些教程及文档，环境是Oracle 11gR2 1+1。DG计划整理三篇：搭建、概念、维护。

一、环境规划

	主库 Primary	备库 Standby
操作系统	CentOS Linux release 7.7.1908 (Core)	CentOS Linux release 7.7.1908 (Core)
数据库版本	11.2.0.4	11.2.0.4
IP	192.168.10.131	192.168.10.151
db_name	pxk2	pxk2
instance_name	pxk2	sbdb
db_unique_name	pxk2	sbdb
tnsname	tnspxk2	tnssbdb
服务名	pxk2	pxk2
提前准备	安装数据库软件、DBCA建库、监听	安装数据库软件

说明：

主库和备库建议采用相同服务器配置
主库和备库建议采用相同OS版本
主库和备库需要采用相同数据库版本（含PSU）
db_name相同
db_unique_name不同
db_instance不同

二、主库参数配置

1.启用force logging（强制记录日志）

--查看
select log_mode,force_logging from v$Database;
--启用
alter database force logging;

2.启用归档

--查看
archive log list;
select log_mode from v$database;

--启用
shutdown immediate
startup mount
alter database archivelog;
alter database open;

3.配置主库监听和TNS

监听：

--监听文件默认路径$ORACLE_HOME/network/admin/listener.ora
--配置静态监听，增加SID_LIST_LISTENER部分，然后lsnrctl reload
--LISTENER是默认监听名称，静态监听配置SID_LIST_LISTENER与其对应
LISTENER =
  (DESCRIPTION_LIST =
    (DESCRIPTION =
      (ADDRESS = (PROTOCOL = IPC)(KEY = EXTPROC1521))
      (ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.10.131)(PORT = 1521))
    )
  )

SID_LIST_LISTENER =
    (SID_LIST =
      (SID_DESC =
        (GLOBAL_DBNAME = pxk2)   --GLOBAL_DBNAME对应监听里的服务名
        (SID_NAME = pxk2)
        (ORACLE_HOME = /u01/app/oracle/product/11.2.0/db_1)
      )
    )

配置完成：
状态为UNKONWN代表静态监听

TNS：

--TNS文件默认路径$ORACLE_HOME/network/admin/tnsnames.ora
--方便主备切换服务名设置相同，配置如下：
tnspxk2 =
  (DESCRIPTION =
    (ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.10.131)(PORT = 1521))
    (CONNECT_DATA =
      (SERVER = DEDICATED)
      (SERVICE_NAME = pxk2)
    )
  )

tnssbdb =
  (DESCRIPTION =
    (ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.10.151)(PORT = 1521))
    (CONNECT_DATA =
      (SERVER = DEDICATED)
      (SERVICE_NAME = pxk2)
    )
  )

4.配置主库参数

--1.修改归档文件名后缀为.arc（可选）
alter system set log_archive_format='%t_%s_%r.arc' scope=spfile;

--2.检查db_unique_name
show  parameter db_unique_name
alter system set db_unique_name='pxk2' scope=spfile;

--3.修改log_archive_config参数，括号中为主备库的db_unique_name
alter system set log_archive_config='DG_CONFIG=(pxk2,sbdb)' scope=both;

--4.配置log_archive_dest_1,主库归档位置
alter system set log_archive_dest_1='LOCATION=/oradata/archivelog/pxk2
VALID_FOR=(ALL_LOGFILES,ALL_ROLES)  DB_UNIQUE_NAME=pxk2' scope=both;

--5.配置log_archive_dest_2,备库归档参数，采用LGWR异步传输方式
alter system set log_archive_dest_2='SERVICE=tnssbdb LGWR ASYNC
VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=sbdb' scope=both;

--6.修改归档日志进程的最大数量（可选）
alter system set log_archive_max_processes=30 scope=both;
show parameter log_archive_max_processes；

--7.检查数据库口令文件的使用模式
show parameter remote_login_passwordfile
alter system set remote_login_passwordfile=EXCLUSIVE scope=spfile;

--8.修改/etc/hosts文件，追加主备库IP与主机名对应关系,备库同样配置
--如果 tns文件里的HOST直接配置的是IP则，可以不用维护hosts文件
echo "192.168.10.131 pxk" >> /etc/hosts
echo "192.168.10.151 pxk2sd >> /etc/hosts

--9.修改db_file_name_convert参数，主备库数据文件名称跟路径对应对应关系
--主库跟备库存放文件的路径不一定一样，如果一样的话可以不指定，但是不一样就需要指定，一般来说主库跟备库的实例名是不一样的，所以肯定是需要设置该参数
--前面路径是备库数据文件路径，后面是主库路径
alter system set db_file_name_convert='/oracle/app/oracle/oradata/sbdb','/oradata/datafile/pxk2/'
scope=spfile;

--10.修改log_file_name_convert参数，主备库日志文件名称跟路径对应对应关系
alter system set log_file_name_convert='/oracle/app/oracle/oradata/sbdb','/oradata/datafile/pxk2/'
scope=spfile;

--11.设置standby_file_management为auto
--设置文件管理模式，此项设置为自动，不然在主库创建数据文件后，备库不会自动创建
--有教程要求先保持manual，增加完standby redolog后再改为auto
alter system set standby_file_management=auto;

--12.修改fal_client及fal_server
alter system set fal_client='tnspxk2' scope=both;  --本地tns
alter system set fal_server='tnssbdb' scope=both;  --备库tns

部分参数修改没有添加说明，放到概念篇

三、备库参数配置

1.密码文件，主库和备库的SYS密码必须一致

--方式1：使用 orapwd 设置相同密码
orapwd file=orapwsbdb password=
--方式2：scp主库密码文件到备库$ORACLE_HOME/dbs目录下，并修改密码文件名为orapwsbdb

2.设置pfile文件并启动到nomount状态

在dbs目录下创建initsbdb.ora并参考主库添加参数

db_name='pxk2'
db_unique_name='sbdb'
pga_aggregate_target=191889408     --设置跟主库一样
sga_target=575668224               --设置跟主库一样
audit_file_dest='/u01/app/oracle/admin/sbdb/adump'     --创建这个路径
compatible='11.2.0.4.0'                                --兼容性参数 主备库要保持一致
log_archive_format='%t_%s_%r.arc'
control_files='/u01/app/oracle/oradata/sbdb/control01.ctl','/u01/app/oracle/oradata/sbdb/control02.ctl'   --注意修改文件路径中的实例名
log_archive_config='DG_CONFIG=(pxk2,sbdb)'
log_archive_dest_1='LOCATION=/u01/arch VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=sbdb'
log_archive_dest_2='SERVICE=tnspxk2 LGWR ASYNC VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=pxk2'
db_file_name_convert='/oradata/datafile/pxk2/','/oracle/app/oracle/oradata/sbdb'     --前面是对方的，后面是本地的
log_file_name_convert='/oradata/datafile/pxk2/','/oracle/app/oracle/oradata/sbdb'
fal_client='tnssbdb'  --该参数与主库设置相反
fal_server='tnspxk2'  --该参数与主库设置相反
standby_file_management='AUTO'

用刚才编辑的pfile 创建spfile

startup nomount pfile='/oracle/app/oracle/product/11.2.0/db_1/dbs/initsbdb.ora';
create spfile from pfile;
--关闭数据库正常启动到nomount状态
--查看是否使用spfile启动 show parameter spfile

3.备库配置监听与TNS

监听：

LISTENER =
  (DESCRIPTION_LIST =
    (DESCRIPTION =
      (ADDRESS = (PROTOCOL = IPC)(KEY = EXTPROC1521))
      (ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.10.151)(PORT = 1521))
    )
  )

SID_LIST_LISTENER =
    (SID_LIST =
      (SID_DESC =
        (GLOBAL_DBNAME = pxk2)
        (SID_NAME = sbdb)
        (ORACLE_HOME = /oracle/app/oracle/product/11.2.0/db_1)
      )
    )

ADR_BASE_LISTENER = /u01/app/oracle

DIAG_ADR_ENABLED_LISTENER = OFF

TNS:

tnspxk2 =
  (DESCRIPTION =
    (ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.10.131)(PORT = 1521))
    (CONNECT_DATA =
      (SERVER = DEDICATED)
      (SERVICE_NAME = pxk2)
    )
  )

tnssbdb =
  (DESCRIPTION =
    (ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.10.151)(PORT = 1521))
    (CONNECT_DATA =
      (SERVER = DEDICATED)
      (SERVICE_NAME = pxk2)
    )
  )

3.修改/etc/hosts（见主库配置）

4.测试TNS

主库和备库分别测试:
tnsping tnsprod
tnsping tnssbdb

sqlplus sys/oracle@tnspxk2 as sysdba
sqlplus sys/oracle@tnssbdb as sysdba

注意：
如果出现TNS-12543错误，关闭防火墙再试
如果tnsping出现 ORA-12541 错误，检查一下hosts文件里面是否配置正常，备库也要配置好

四、使用Duplicate创建物理standby

备库执行

--连接RMAN并连接辅助（auxiliary ）实例，备库目前是nomount状态
rman target sys/oracle@tnspxk2 auxiliary sys/oracle@tnssbdb

--执行复制
--nofilenamecheck不进行文件名检查（如果复制数据库时，备库的路径和原库一致，就需要加 nofilenamecheck，否则会报错。）
duplicate target database for standby from active database nofilenamecheck;

注意：

第一次duplicate时遇到ORA-17628错误，排查后发现为需要提前创建的文件夹没有创建
参考http://blog.chinaunix.net/uid-20809130-id-5745814.html
之前设置过db_file_name_convert跟log_file_name_convert，这里就会按照设置的地址拷贝

五、添加Standby日志组并开启同步

1.主备库添加Standby 日志组

standby日志组数量：redo日志组数量+1
添加前需要查看已有的日志组号
standby日志大小与普通日志相同大小即可
为日后主备切换做准备，所以主库上也添加Standby日志

select * from v$log;

主库添加：

alter database add standby logfile group 5 ('/oradata/datafile/pxk2/stredo05.log') size 200M;
alter database add standby logfile group 6 ('/oradata/datafile/pxk2/stredo06.log') size 200M;
alter database add standby logfile group 7 ('/oradata/datafile/pxk2/stredo07.log') size 200M;
alter database add standby logfile group 8 ('/oradata/datafile/pxk2/stredo08.log') size 200M;

备库添加：

alter database add standby logfile group 5 ('/oracle/app/oracle/oradata/sbdb/stredo05.log') size 200M;
alter database add standby logfile group 6 ('/oracle/app/oracle/oradata/sbdb/stredo06.log') size 200M;
alter database add standby logfile group 7 ('/oracle/app/oracle/oradata/sbdb/stredo07.log') size 200M;
alter database add standby logfile group 8 ('/oracle/app/oracle/oradata/sbdb/stredo08.log') size 200M;

查看standby日志：

select * from v$standby_log;

打开备库：

alter database open;

2.设置同步

--1.开启实时同步（启动MRP进程），备库操作
alter database recover managed standby database using current logfile disconnect from session;
alter database recover managed standby database using current logfile disconnect; --简写

日志记录：

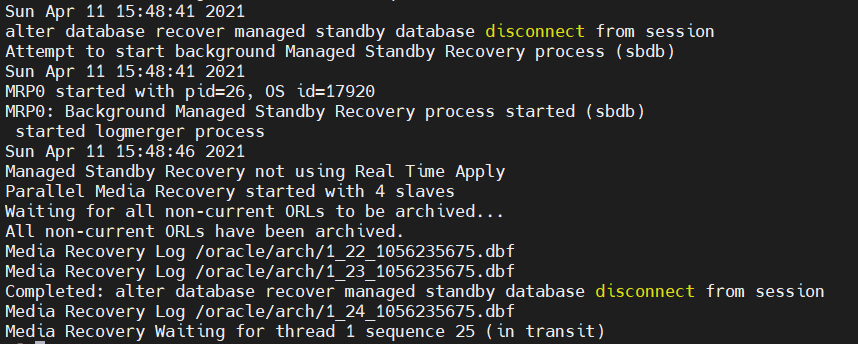

--2.开启同步，日志切换才会同步
alter database recover managed standby database disconnect from session;

日志记录：

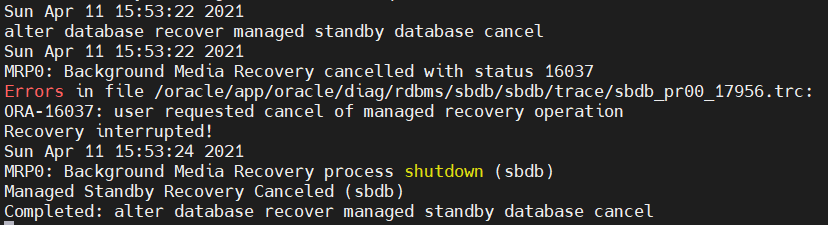

--3.停止同步（关闭MRP进程）
alter database recover managed standby database cancel;

日志记录：

3.主备库检查模式

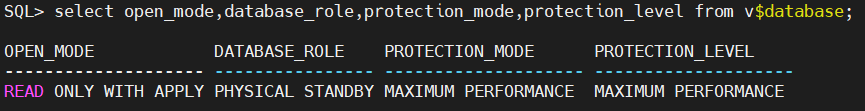

select open_mode,database_role,protection_mode,protection_level from v$database;

备库显示：

open_mode：备库标识为read only with apply ,表示应用了日志，如果关闭同步则这里只有read only
database_role：标识为主库还是备库，此时为物理备库
protection_mode和protection_level 此时标识都是最大性能模式
