理解Reactor模型

小青菜的技术博客 2021-04-12

2351

1. 基本概念

1.1 背景

为了处理Web请求，有以下两种架构处理方式

1.1.1 基于线程的架构

也就是一个连接一个线程，即BIO的方式
优点：

可以隔离每个请求，请求之间互不影响

缺点：

严重依赖于线程，虽然线程相比于进程轻量级，但还是很占用资源

线程的创建和销毁成本很高（可以通过线程池和有界阻塞队列优化）
线程本身占用较大的内存
线程的切换成本是很高的
容易造成锯齿状的系统负载
无法解决C10K问题

适用场景

适用于连接数目比较小且固定的架构

1.1.2 事件驱动架构

通过事件驱动的方法可以将线程与连接分开，连接只将线程用于特定回调或程序的事件处理。
Reactor是事件驱动架构的一种实现技术。

简单来说，它使用单线程事件循环对资源发出的事件进行阻塞，并将其分配给相应的处理程序和回调。
只要注册了事件的处理程序和回调来处理它们，就不需要阻塞I O。事件是指实例，例如新的传入连接，可以读取，可以写入等。这些处理程序/回调可以在多核环境中利用线程池。

优点

事件处理器之间高度解耦，扩展性好
性能较好，因为事件的异步本质，不易产生阻塞

缺点

开发相对复杂

1.2 Reactor的概念

1.2.1 Reactor模式的组成部分：

Reactor

负责响应IO事件，当检测到一个新的事件，将其发送给相应的Handler去处理；
对应的实现有Java的Selector

Handler

处理程序执行与I O事件有关的实际工作。

1.2.2 优点

响应快，不必为单个事件处理所阻塞，虽然Reactor本身依然是同步的；
编程相对简单，可以最大程度的避免复杂的多线程及同步问题，并且避免了多线程/进程的切换开销；
可扩展性，可以方便的通过增加Reactor实例个数来充分利用CPU资源；
可复用性，reactor框架本身与具体事件处理逻辑无关，具有很高的复用性；

1.2.3 缺点

相比传统的简单模型，Reactor增加了一定的复杂性，因而有一定的门槛，并且不易于调试。
Reactor模式需要底层的Synchronous Event Demultiplexer支持

比如Java中的Selector支持，操作系统的select系统调用支持，如果要自己实现Synchronous Event Demultiplexer可能不会有那么高效。

不适用于类似于大文件传输等耗时长的IO操作

Reactor模式在IO读写数据时还是在同一个线程中实现的，即使使用多个Reactor机制的情况下，那些共享一个Reactor的Channel如果出现一个长时间的数据读写，会影响这个Reactor中其他Channel的相应时间
使用传统的Thread-Per-Connection或许是一个更好的选择，或者此时使用改进版的Reactor模式如Proactor模式。

2. 单线程Reactor模型

Reactor模型的朴素原型：所有的操作都在同一个NIO线程上面完成

2.1 单线程Reactor的介绍

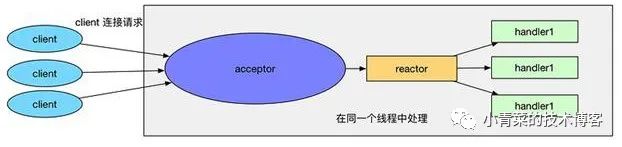

如下图所示：

这是最简单的单Reactor单线程模型。Reactor线程是个多面手，负责多路分离套接字，Accept新连接，并分派请求到Handler处理器中。
Reactor和Hander 处于一条线程执行。

2.2 Reactor单线程模式的分析

由于是单线程，只要有一个handler出现阻塞情况，会导致其他client都被阻塞。并且不能充分利用多核资源
因此，单线程模型仅仅适用于handler 中业务处理组件能快速完成的场景。

2.3 单线程Reactor的参考代码

基于Java的NIO基础实现的单线程Reactor，可以参考：https://www.icode9.com/content-4-622761.html
基于Netty实现的单线程Reactor模型代码如下：

最核心的方法：ServerBootstrap group(EventLoopGroup parentGroup, EventLoopGroup childGroup)
parentGroup主要是用来接收socket连接请求，然后会产生一个channel，并把这个channel交给childGroup线程来处理
childGroup主要用来处理channel里的所有事件和IO

public void bind(int port) {
    EventLoopGroup reactorGroup = new NioEventLoopGroup(1);
    try {
        ServerBootstrap b = new ServerBootstrap();
        b.group(reactorGroup, reactorGroup)
            .channel(NioServerSocketChannel.class)
            .childHandler(new ChannelInitializer<SocketChannel>() {
                @Override
                protected void initChannel(SocketChannel ch) throws Exception {
                    ch.pipeline().addLast("http-codec", new HttpServerCodec());
                    ch.pipeline().addLast("aggregator", new HttpObjectAggregator(65536));
                    ch.pipeline().addLast("http-chunked", new ChunkedWriteHandler());
                    后面代码省略
                }
            });


        Channel ch = b.bind(port).sync().channel();
        ch.closeFuture().sync();
    } catch (InterruptedException e) {
        e.printStackTrace();
    } finally {
        reactorGroup.shutdownGracefully();
    }
}

3. 多线程的Reactor

3.1 基于线程池的改进

在单线程Reactor模式基础上，做如下改进：

将Handler处理器的执行放入线程池，多线程进行业务处理。
而对于Reactor而言，可以仍为单个线程

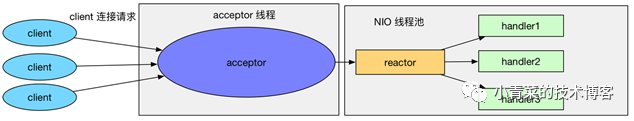

一个简单的图如下：

3.2 特点

有一个专门的NIO线程用于监听服务端，接收客户端的TCP连接请求；
网络I/O操作--读、写等以及业务处理由一个NIO线程池负责，由这些NIO线程负责消息的读取、解码、编码和发送；

3.3 适用场景

在绝大多数场景下，Reactor多线程模型都可以满足性能需求；
但是，在极特殊应用场景中，一个NIO线程负责监听和处理所有的客户端连接可能会存在性能问题。例如百万客户端并发连接，或者服务端需要对客户端的握手信息进行安全认证，认证本身非常损耗性能。这类场景下，单独一个Acceptor线程可能会存在性能不足问题，为了解决性能问题，产生了第三种Reactor线程模型--主从Reactor多线程模型。

3.4 多线程Reactor的参考代码

基于Java的NIO的多线程Reactor的代码实现可以参考：https://www.cnblogs.com/crazymakercircle/p/9833847.html
基于Netty的多线程Reactor的代码实现

与单线程Reactor的Netty实现不同的是没有共用同一个EventLoopGroup

public void bind2(int port) {
    EventLoopGroup acceptorGroup = new NioEventLoopGroup(1);
    NioEventLoopGroup ioGroup = new NioEventLoopGroup();
    try {
        ServerBootstrap b = new ServerBootstrap();
        b.group(acceptorGroup, ioGroup)
            .channel(NioServerSocketChannel.class)
            .childHandler(new ChannelInitializer<SocketChannel>() {
                @Override
                protected void initChannel(SocketChannel ch) throws Exception {
                    ch.pipeline().addLast("http-codec", new HttpServerCodec());
                    ch.pipeline().addLast("aggregator", new HttpObjectAggregator(65536));
                    ch.pipeline().addLast("http-chunked", new ChunkedWriteHandler());
                    后面代码省略
                }
            });


        Channel ch = b.bind(port).sync().channel();
        ch.closeFuture().sync();
    } catch (InterruptedException e) {
        e.printStackTrace();
    } finally {
        acceptorGroup.shutdownGracefully();
        ioGroup.shutdownGracefully();
    }
}

4. Reactor持续改进

4.1 主从Reactor多线程模型的特点

在多线程Reactor的基础上，将接收客户端连接的部分（acceptor部分）使用线程池来处理
acceptor接收到客户端TCP连接请求处理完成后（可能包含接入认证等），将新创建的SocketChannel注册到I/O线程池（sub reactor线程池）的某个I/O线程上，由它负责SocketChannel的读写和编解码以及业务处理工作。

4.2 主从Reactor的参考代码

基于Java的NIO的主从Reactor代码实现可以参考：https://blog.csdn.net/weixin_42412601/article/details/106610642
基于Netty的主从Reactor代码实现

public void bind3(int port) {
    EventLoopGroup acceptorGroup = new NioEventLoopGroup();
    NioEventLoopGroup ioGroup = new NioEventLoopGroup();
    try {
        ServerBootstrap b = new ServerBootstrap();
        b.group(acceptorGroup, ioGroup)
            .channel(NioServerSocketChannel.class)
            .childHandler(new ChannelInitializer<SocketChannel>() {
                @Override
                protected void initChannel(SocketChannel ch) throws Exception {
                    ch.pipeline().addLast("http-codec", new HttpServerCodec());
                    ch.pipeline().addLast("aggregator", new HttpObjectAggregator(65536));
                    ch.pipeline().addLast("http-chunked", new ChunkedWriteHandler());
                    //后面代码省略
                }
            });


        Channel ch = b.bind(port).sync().channel();
        ch.closeFuture().sync();
    } catch (InterruptedException e) {
        e.printStackTrace();
    } finally {
        acceptorGroup.shutdownGracefully();
        ioGroup.shutdownGracefully();
    }
}

5. 参考文章

https://www.cnblogs.com/crazymakercircle/p/9833847.html

https://dzone.com/articles/understanding-reactor-pattern-thread-based-and-eve

https://tech.meituan.com/2016/11/04/nio.html

https://blog.csdn.net/woaixiaopangniu521/article/details/70256018

https://www.cnblogs.com/duanxz/p/3696849.html
