服务器配置PMC RAID卡，带内修改端口模式由RAID转为Mixed的解决方法

问题描述

服务器配置PMC RAID卡，带内修改端口模式由RAID转为Mixed，现网不具备重启服务器进入RAID卡配置界面的条件，此时需要带内操作系统修改。

适用产品

R5300 G4、R5500 G4、R8500 G4、R5300 G4X、R5500 G4X、R8500 G4X、R5930 G2、R5350 G4

原因分析

解决方案

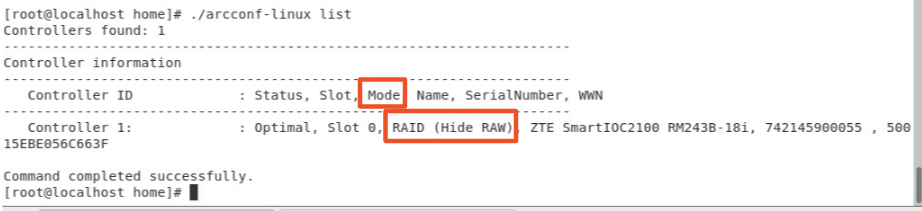

1. 查询RAID卡控制器及运行模式。

   执行以下命令，查看RAID卡ID及运行的模式，如下图所示。

   #./arcconf-linux list

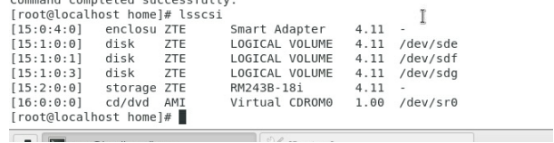

2. 执行以下命令，查看逻辑盘数量，如下图所示。

   # lsscsi

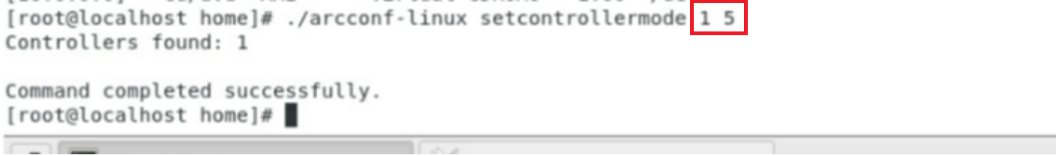

3. 执行以下命令，修改成Mixed模式，如下图所示。

   #./arcconf-linux setcontrollermode 1 5






   命令格式：


   Arcconf SETCONTROLLERMODE <Controller#> <Controller Mode>




   参数说明：

   参数	参数说明	取值
   <Controller#>	RAID卡的ID	-
   <Controller Mode>	RAID卡的工作模式	● 2：表示“HBA”，不允许创建RAID，所有盘以裸盘形式上报OS。 ● 3：表示“RAID”，RAID卡只上报创建了RAID盘。 ● 5：表示“Mixed”，RAID卡上报创建了RAID盘。若硬盘本身没有RAID配置信息，则会以裸盘的方式上报给OS，OS可以直接操作硬盘。

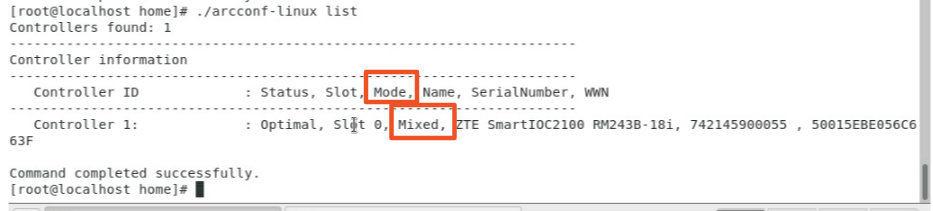

4. 修改后查看控制器模式，如下图所示。






5. 查看RAID组以及硬盘ID。

   执行以下命令，查看控制器1下的RAID组信息。

   #./srcconf-linux list 1

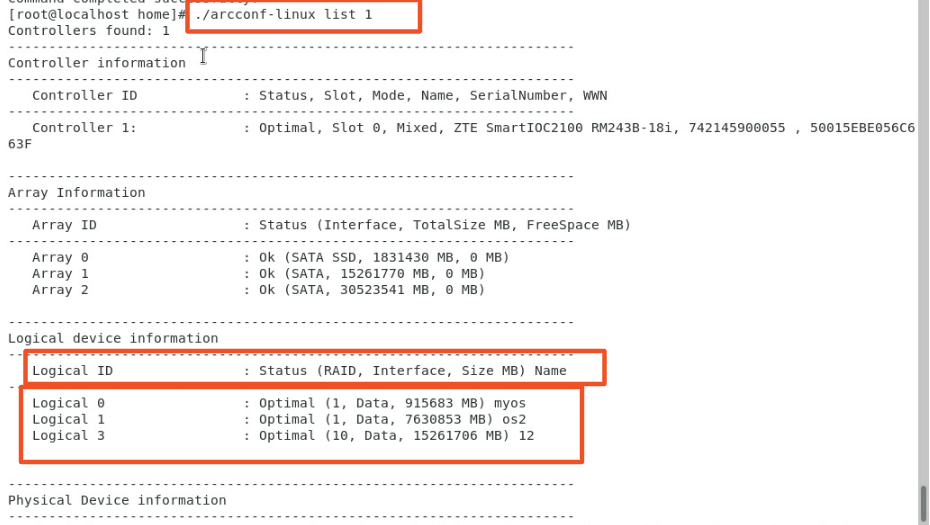

1. logical ID用于删除RAID组，如下图所示。

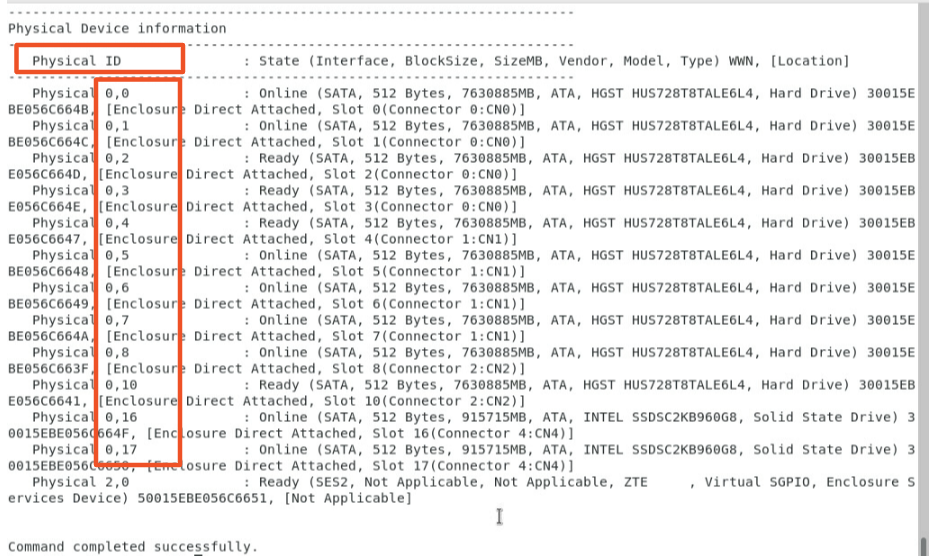

2. 硬盘physical ID 用于设置直通盘，如下图所示。

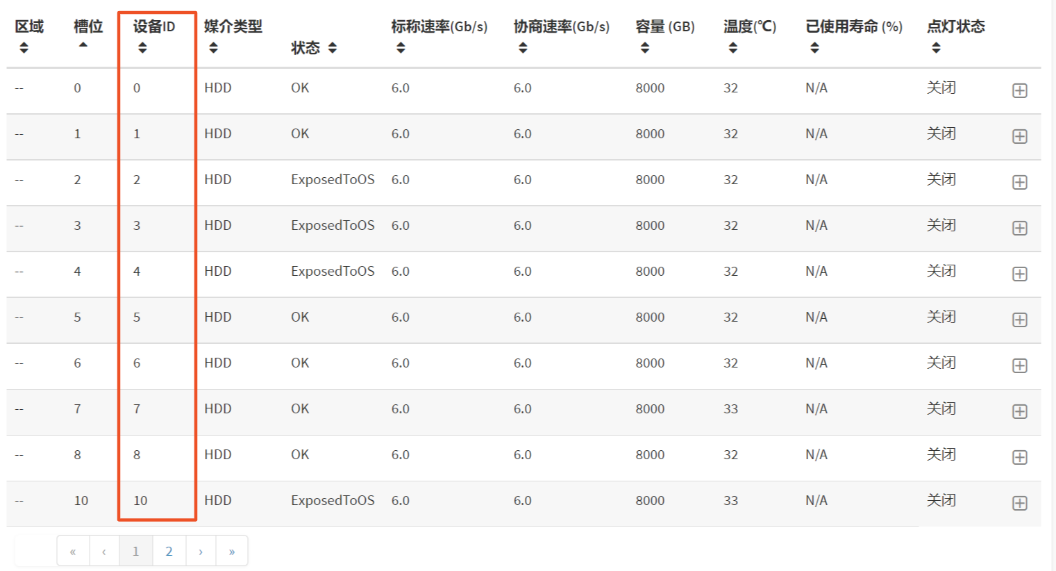

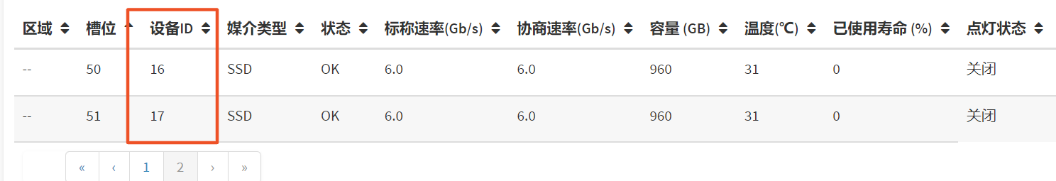

3. 硬盘physical ID 对应web界面硬盘设备ID，如下图所示。

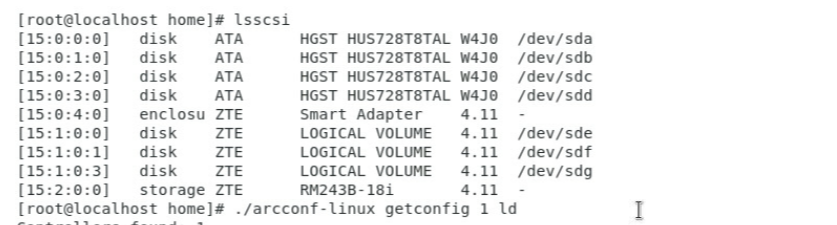

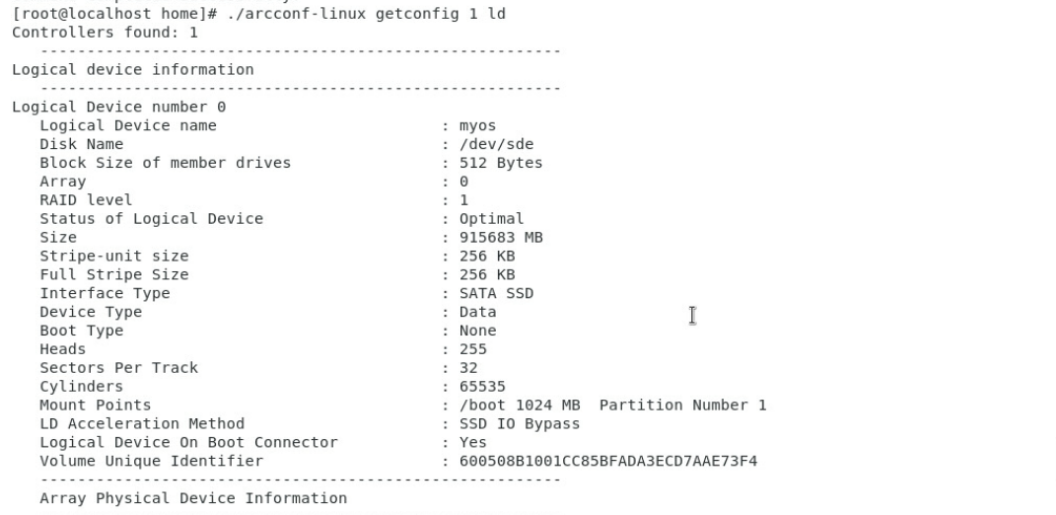

6. 查看需要删除RAID组硬盘信息，确定需要删除的RAID组。

   执行以下命令，查看RAID组信息，包含逻辑卷下的硬盘信息，如下图所示。

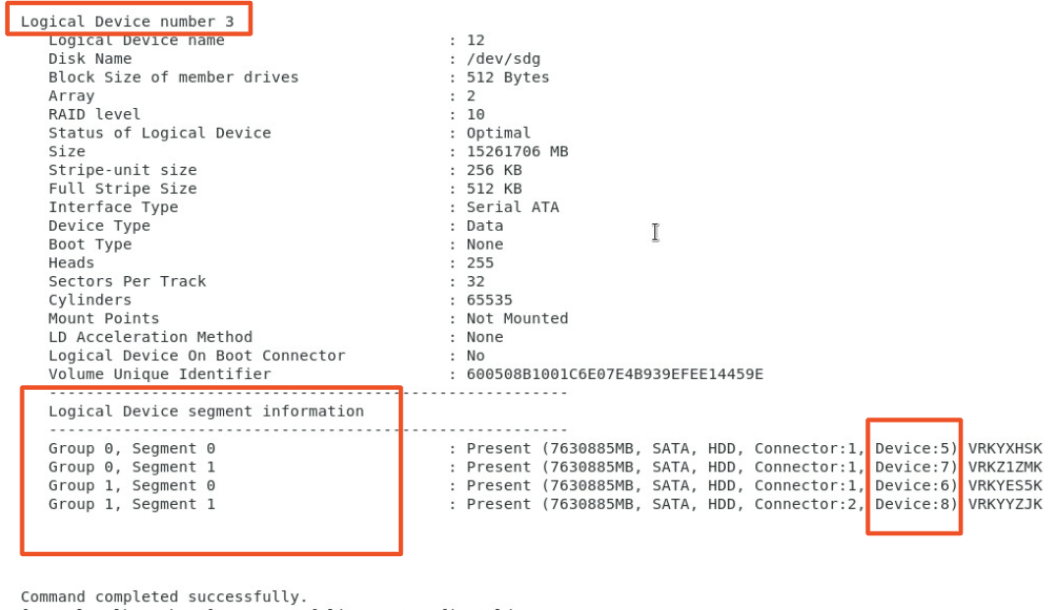

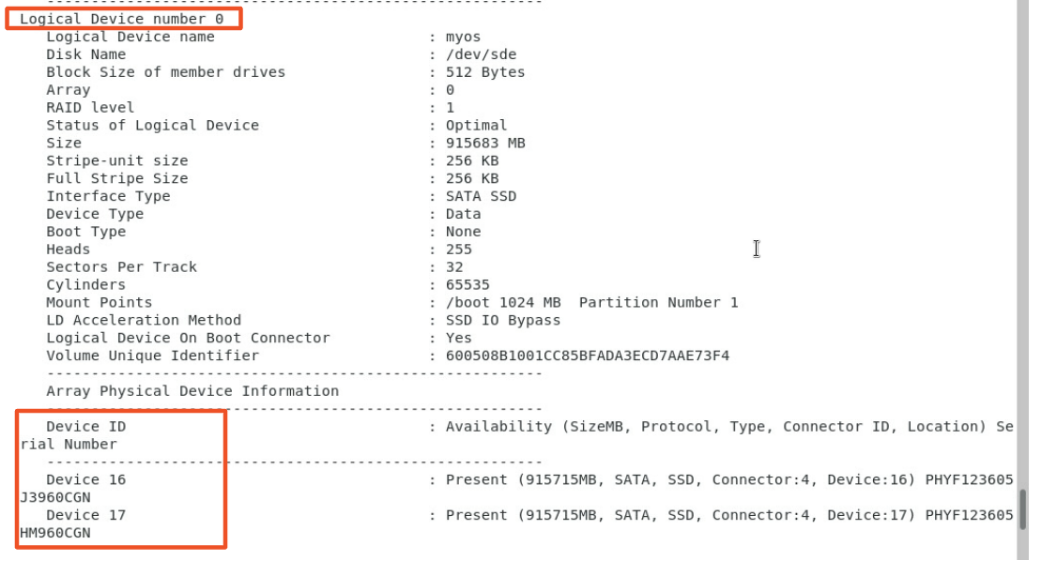

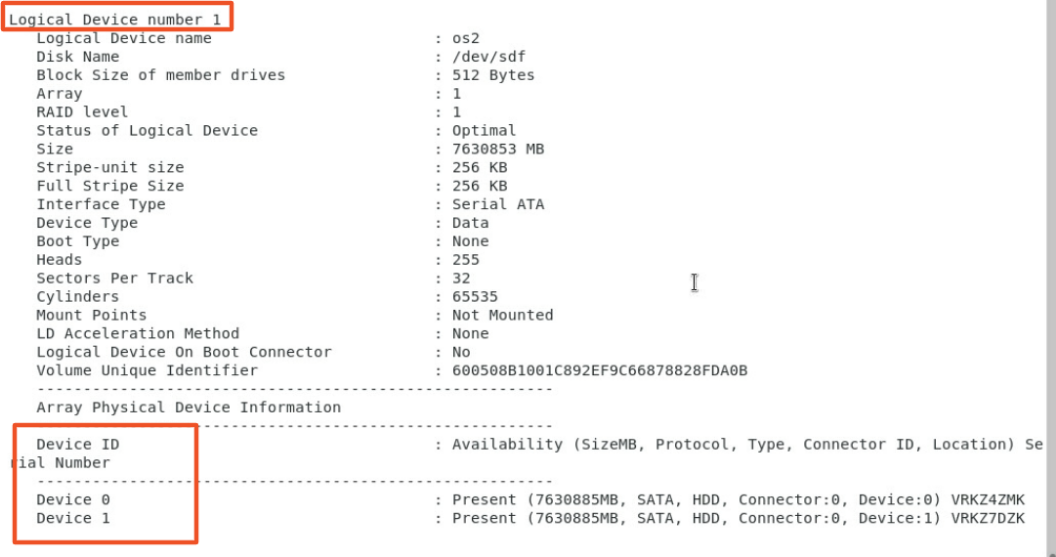

   #./arcconf-linux getconfig 1 ld

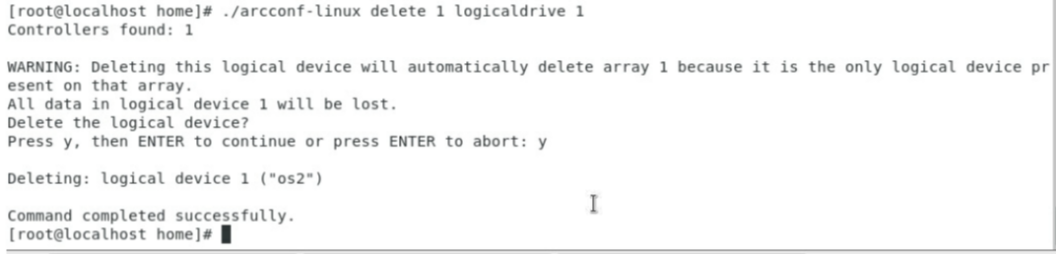

7. 删除RAID组。

   执行以下命令，删除逻辑卷，如下图所示。

   #./arcconf-linux delete 1 logicaldrive X

   X为需要删除的逻辑卷，注意不要误删。






   查看系统下硬盘信息：


1. 如果无法查看到删除RAID组下的硬盘，则使用直通命令设置。

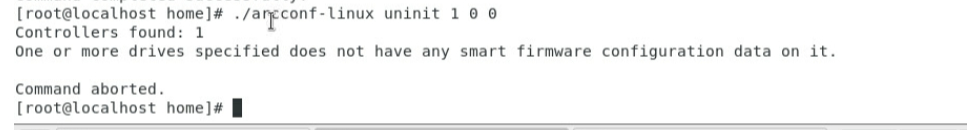

   设置直通命令，如下图所示。






2. 如果可以查看到删除RAID组下的硬盘，则不需要设置。




8.  删除RAID组之前查看硬盘信息，如下图所示。

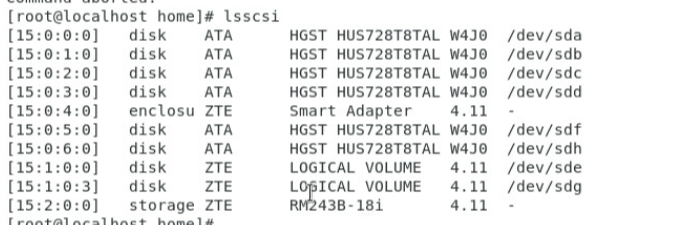

9. 删除RAID组之后查看硬盘信息，如下图所示。






   注意：

• 在删除有数据的RAID组时，可能无法直接在系统内显示sda盘符，需要用直通命令初始化。如果删除RAID组后能显示盘符，则不需要执行直通命令。

• 硬盘未配置状态时，需要使用直通命令初始化成直通盘。
