问题描述

网卡固件版本未达到需求版本，需要升级固件版本。

适用产品

R5300 G4、R5500 G4、R8500 G4、R5300 G4X、R5500 G4X、R8500 G4X、R5930 G2、R5350 G4

原因分析

网卡固件版本未达到需求版本，需要升级固件版本，下面提供挂载ISO镜像的升级方法。

环境：

• 目标固件版本：14.32.1010

• 当前固件版本：13.28.2006

• 使用文件：NS312_180100-A_CONFIG_D2_107_FLASH_ISO.iso

• 使用环境：BMC WEB

解决方案

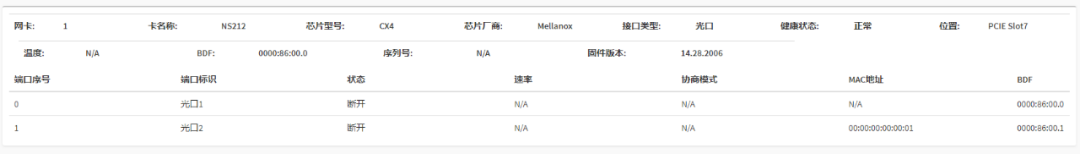

1. 确定网卡初始固件版本，可在带外查询，也可进入BIOS或者Linux系统下查询，如下图所示。

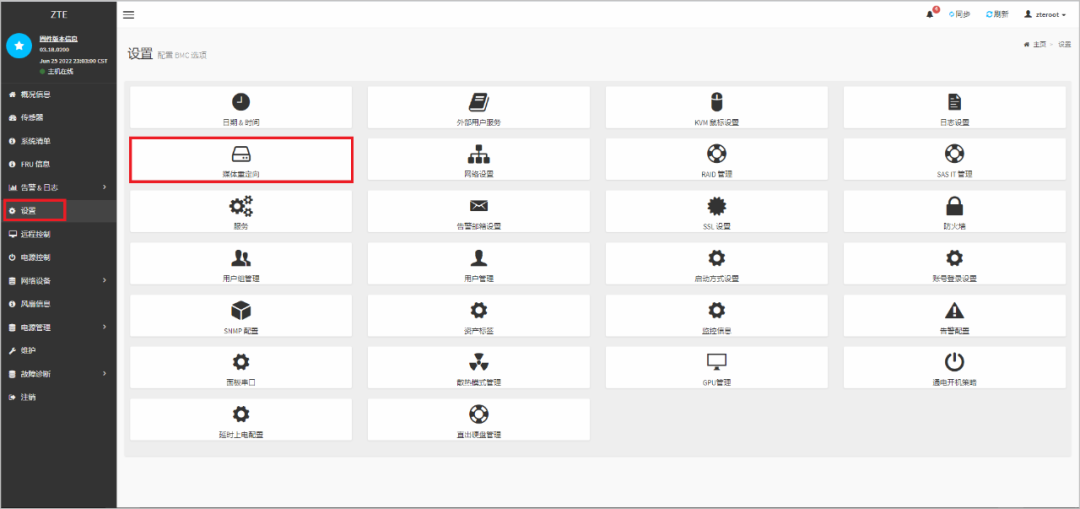

2. 登录服务器BMC进行设置，选择菜单【设置→媒体重定向】，如下图所示。

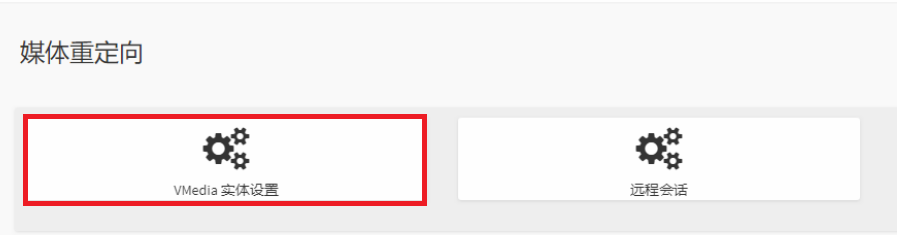

3. 在媒体重定向页面，选择“VMedia实体设置”，如下图所示。

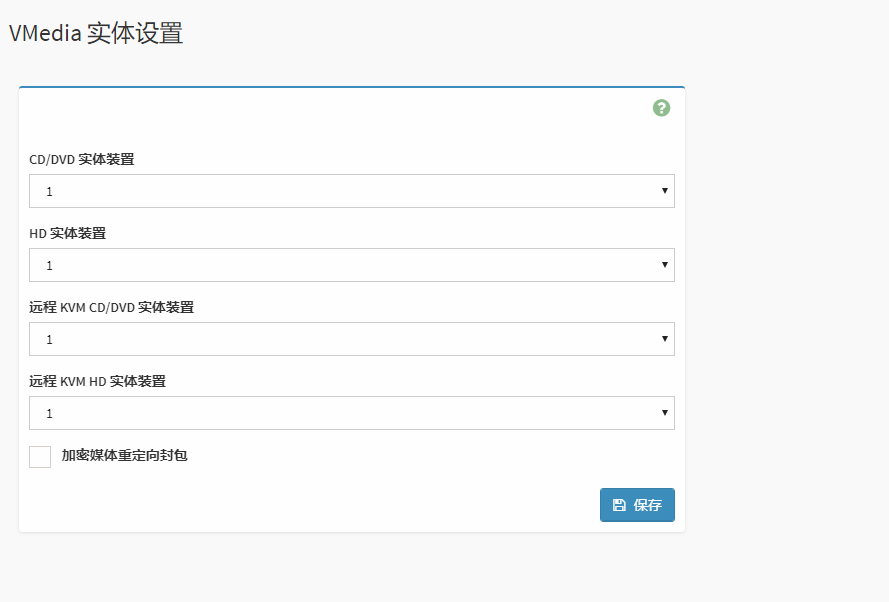

4.  在VMedia实体设置页面，取消勾选“加密媒体重定向封包”，单击保存按钮，如下图所示。






5. 返回媒体重定向页面，选择“远程会话”，如下图所示。

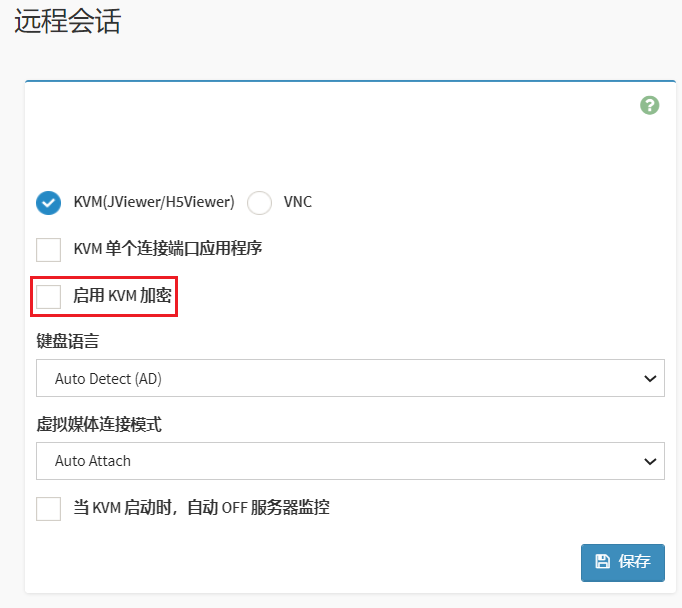

6. 在远程会话设置页面，取消勾选“启用KVM加密”，单击保存按钮，如下图所示。

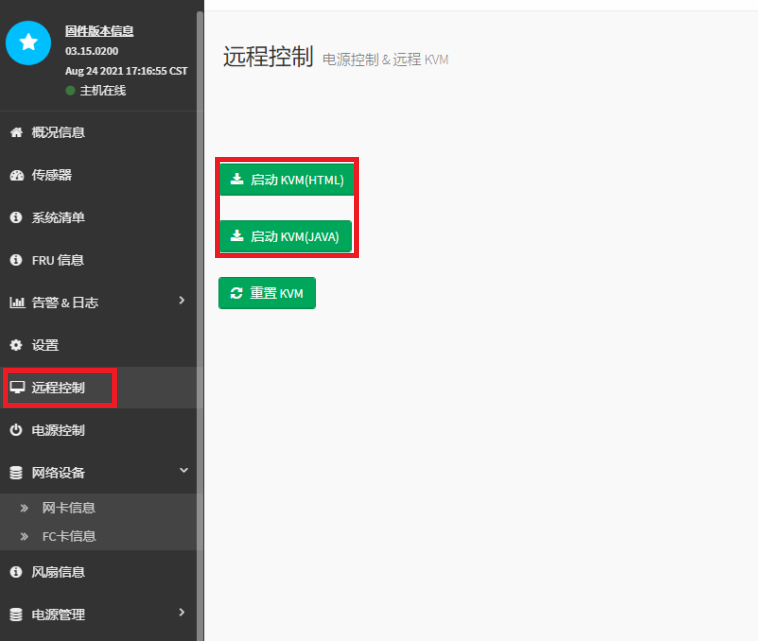

7. 在BMC WEB主页面，选择“远程控制”菜单，如下图所示。






8. 在远程控制页面，选择“启动KVM（JAVA）”或“启动KVM（HTML）”，挂载ISO镜像文件。




   *说明：

   以一种模式启动KVM之前，需要关闭另一种模式的KVM。例如：以JAVA模式启动KVM之前，需要关闭以HTML模式启动的KVM。

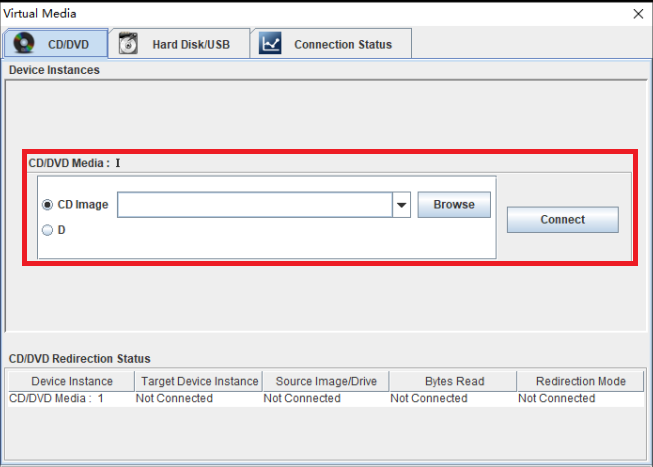

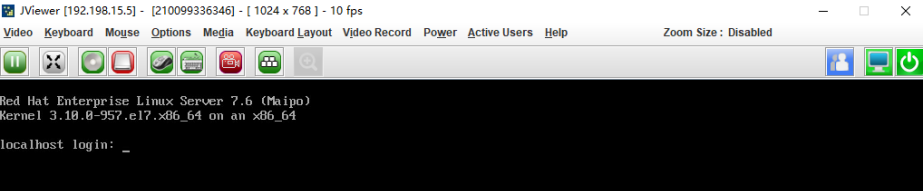

9. 在KVM(JAVA)页面，选择菜单【Media→Virtual Media】，单击Browse按钮，如下图所示。

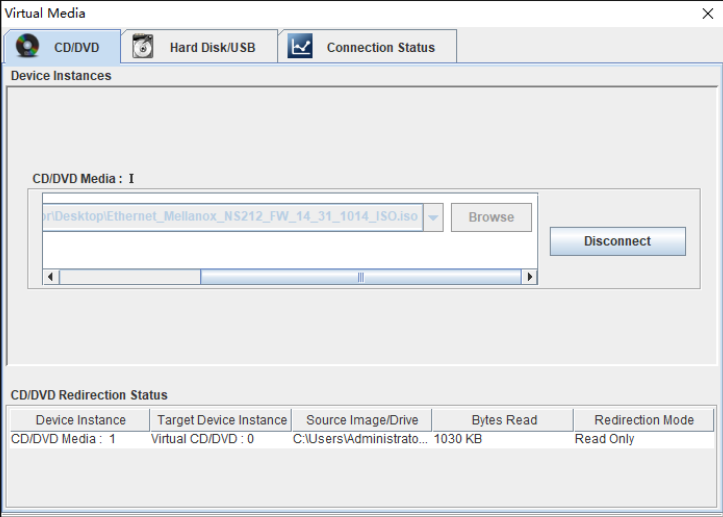

10. 选中要升级的网卡固件，单击Connect按钮，如下图所示。

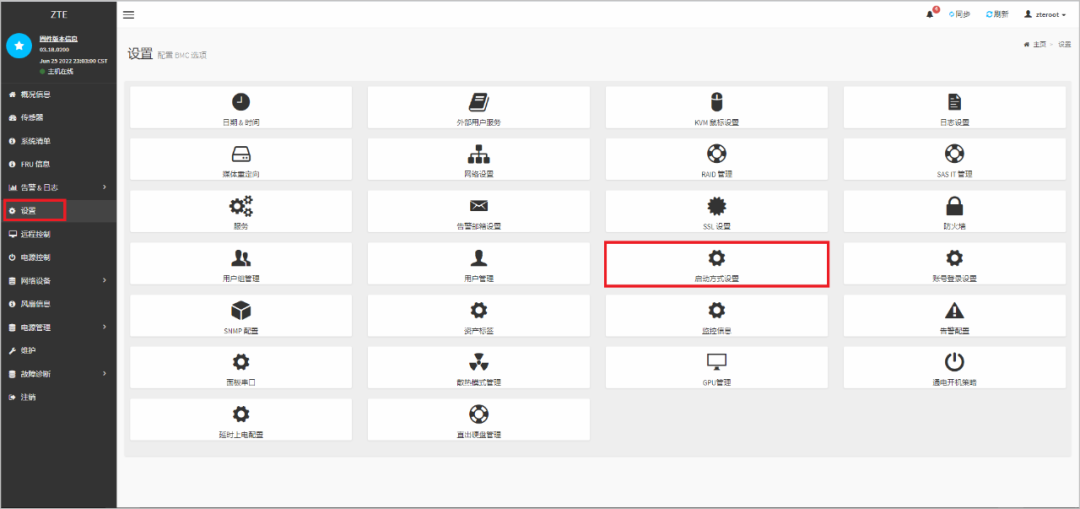

11.  在BMC WEB主页面，选择菜单【设置→启动方式设置】，升级ISO镜像，如下图所示。

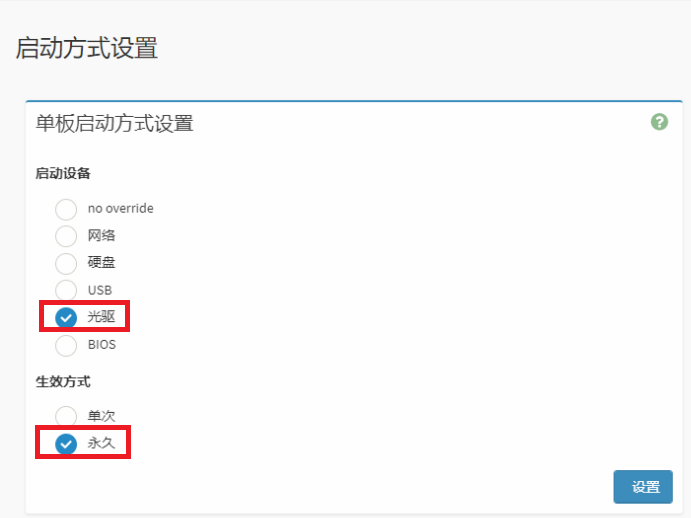

12. 在启动方式设置页面，将启动设备设置为光驱，生效方式设置为永久，单击设置按钮，保存设置，如下图所示。






13.  在KVM(JAVA)页面，选择菜单【Power→Reset Server】，如下图所示。






    升级过程中不需要进行操作。

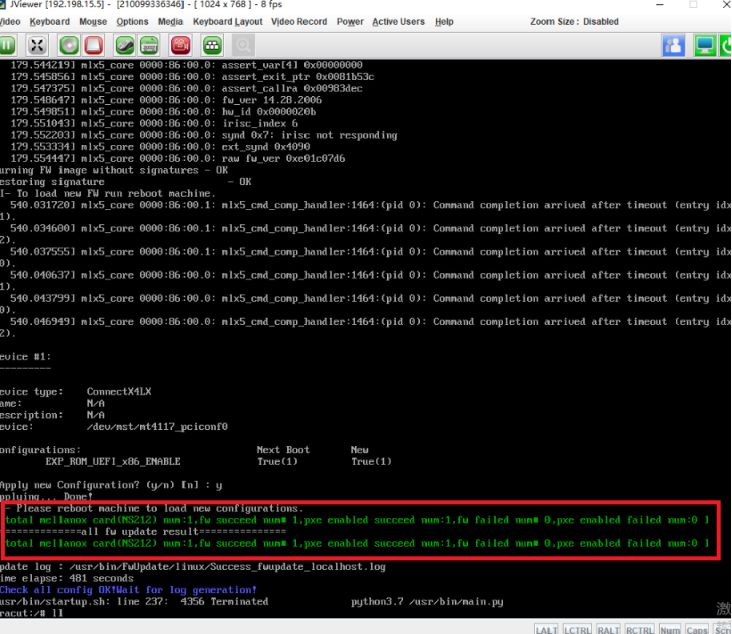

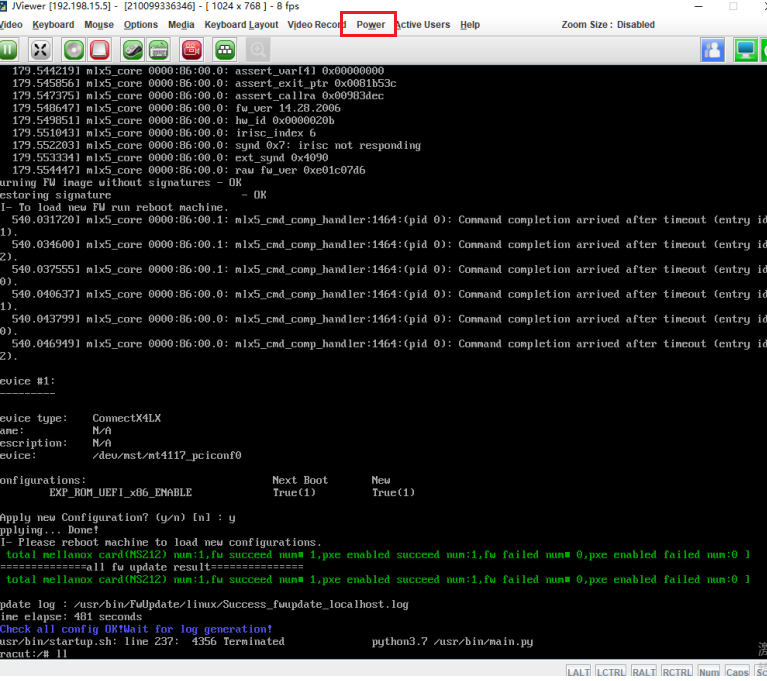

    升级完成，用时481s，如下图所示。

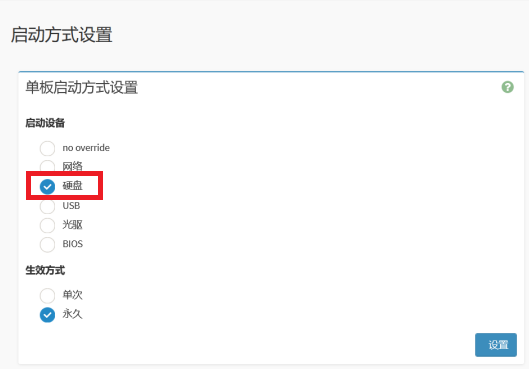

14.  在启动方式设置页面，将启动设备设置为硬盘，单击设置按钮，保存设置，如下图所示。






15.  在KVM(JAVA)页面，选择菜单【Power→Reset Server】，如下图所示。

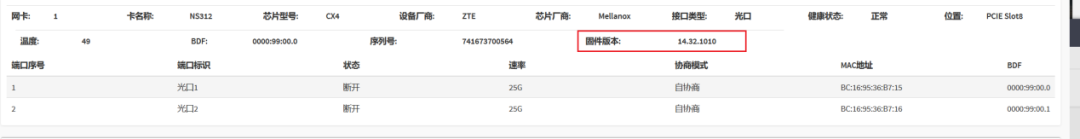

16.  查看BMC带外查询网卡固件版本，是否升级成功为14.32.1010，如下图所示。
