因果图判定表法

1、定义

因果图是一种利用图解法分析输入的各种组合情况，从而设计测试用例的方法，它适合于检查程序输入条件的各种组合情况

等价类划分法和边界值分析方法都是着重考虑输入条件，但没有考虑输入条件的各种组合、输入条件之间的相互制约关系。这样虽然各种输入条件可能出错的情况已经测试到了，但多个输入条件组合起来可能出错的情况却被忽视了。

如果在测试时必须考虑输入条件的各种组合，则可能的组合数目将是天文数字，因此必须考虑采用一种适合于描述多种条件的组合、相应产生多个动作的形式来进行测试用例的设计，这就需要利用因果图（逻辑模型）。

2、因果图介绍

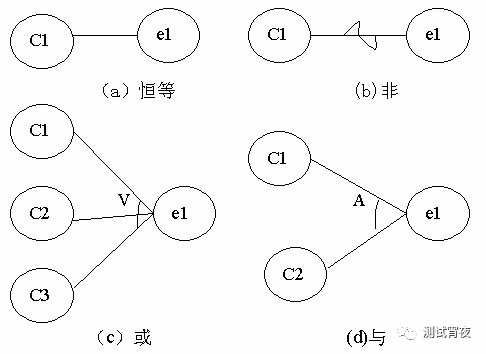

    (1) 4种符号分别表示了规格说明中向4种因果关系

    (2) 因果图中使用了简单的逻辑符号，以直线联接左右结点。左结点表示输入状态（或称原因），右结点表示输出状态（或称结果）

    (3) Ci表示原因，通常置于图的左部；ei表示结果，通常在图的右部。Ci和ei均可

取值0或1，0表示某状态不出现，1表示某状态出现

关系：

恒等：若ci是1，则ei也是1；否则ei为0。

非：若ci是1，则ei是0；否则ei是1。

或：若c1或c2或c3是1，则ei是1；否则ei为0。“或”可有任意个输入。

与：若c1和c2都是1，则ei为1；否则ei为0。“与”也可有任意个输入。

        约束：

输入状态相互之间还可能存在某些依赖关系，称为约束。例如, 某些输入条件本身不可能同时出现。输出状态之间也往往存在约束。在因果图中,用特定的符号标明这些约束。

3、因果图使用方法

A. 分析软件规格说明描述中, 那些是原因(即输入条件或输入条件的等价类),那些是结果(即输出条件), 并给每个原因和结果赋予一个标识符。

B. 分析软件规格说明描述中的语义，找出原因与结果之间, 原因与原因之间对应的关系，根据这些关系,画出因果图。

C. 由于语法或环境限制, 有些原因与原因之间,原因与结果之间的组合情况不可能出现，为表明这些特殊情况, 在因果图上用一些记号表明约束或限制条件。

D. 把因果图转换为判定表。把判定表的每一列拿出来作为依据,设计测试用例。

4、举个栗子

某个应用程序存在三个输入参数：a,b,c；要求只有当a，b参数中有一个为真时，才能输入c参数，输入结果只有成功或者失败。

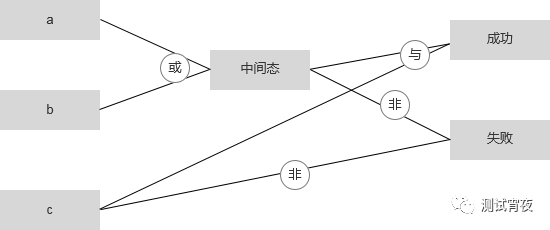

依据题意可以画出对应的因果图如下：

根据因果图建立判定表

输入参数的1代表正确值，0代表非法值，输入结果1,代表成功0代表失败；根据判断定则可生成8组测试用例用于判断应用程序的逻辑判断。
