收藏假期干货：Apache DolphinScheduler源码分析系列（超详细）

Apache DolphinScheduler是一个分布式去中心化，易扩展的可视化DAG工作流任务调度平台。致力于解决数据处理流程中错综复杂的依赖关系，使调度系统在数据处理流程中开箱即用。

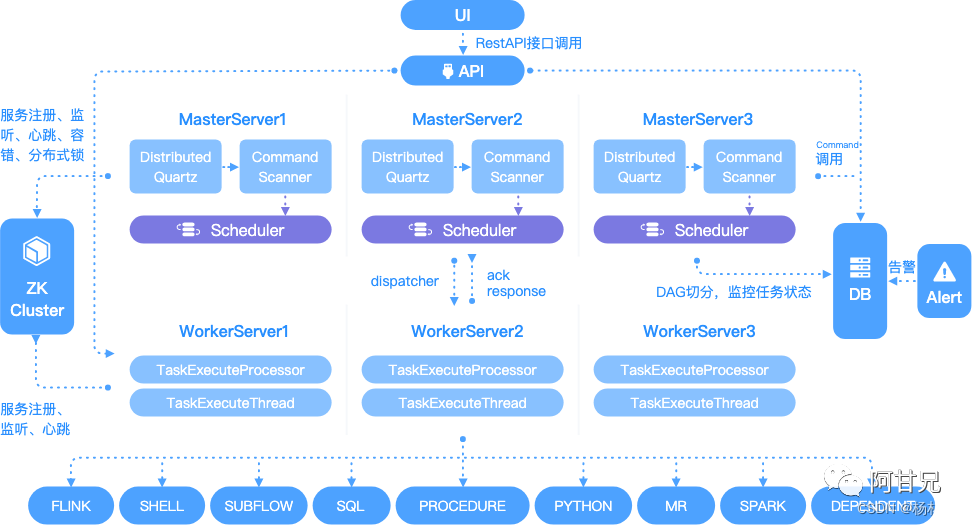

其原理图如下：

接下来，本文一步一步详细地讲解其源码。

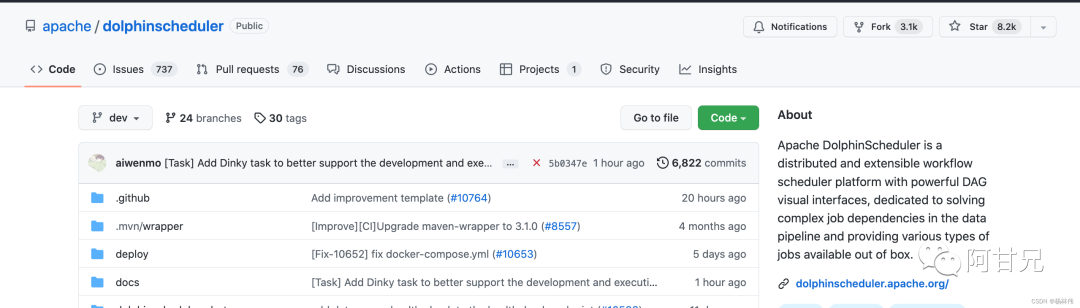

导入项目后，可以看到其主要核心模块如下：

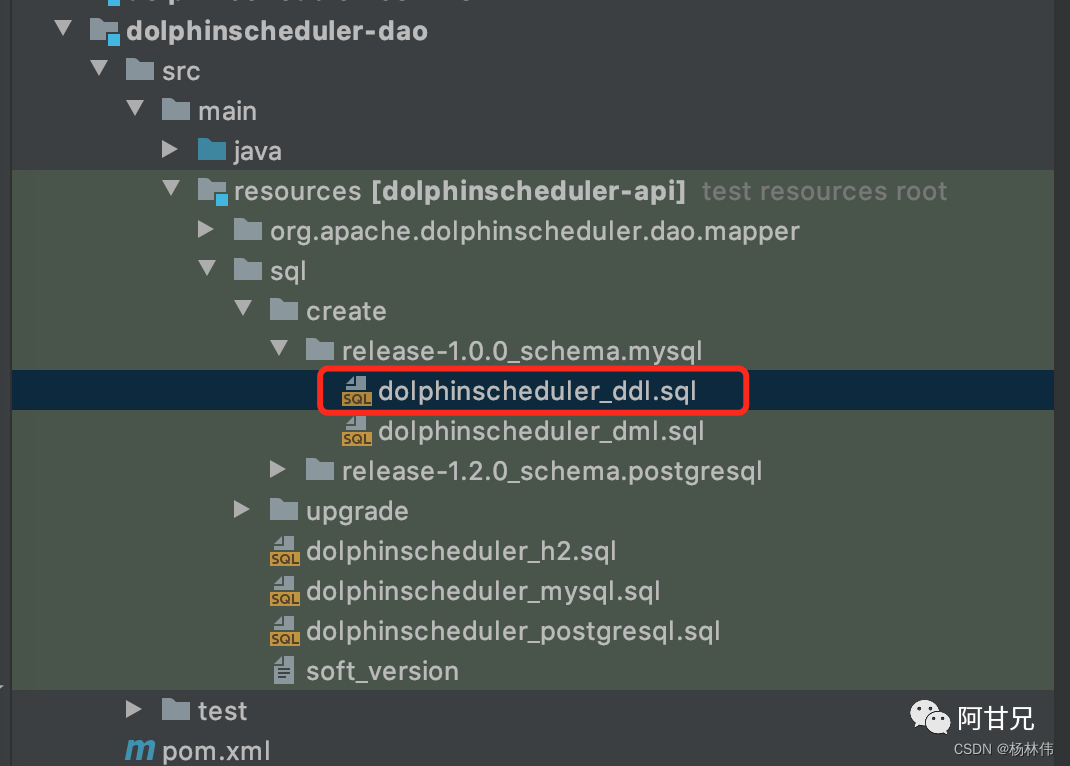

执行完后，可以在数据库里看到有如下表：

核心表可以直接看文末附录。

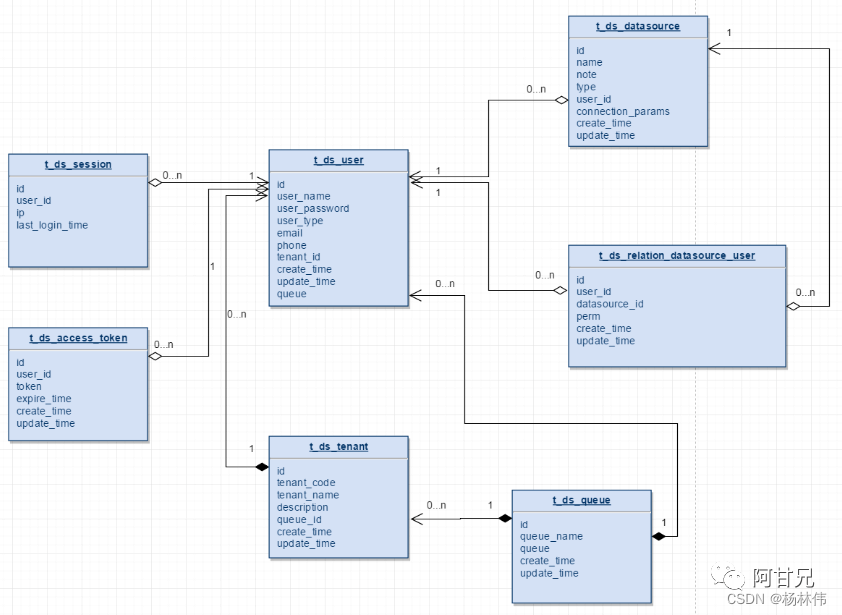

描述如下：

• 一个租户下可以有多个用户；

• t_ds_user
  中的queue
  字段存储的是队列表中的queue_name
  信息;

• t_ds_tenant
  下存的是queue_id
  ，在流程定义执行过程中，用户队列优先级最高，用户队列为空则采用租户队列；

• t_ds_datasource
  表中的user_id
  字段表示创建该数据源的用户;

• t_ds_relation_datasource_user
  中的user_id
  表示，对数据源有权限的用户。

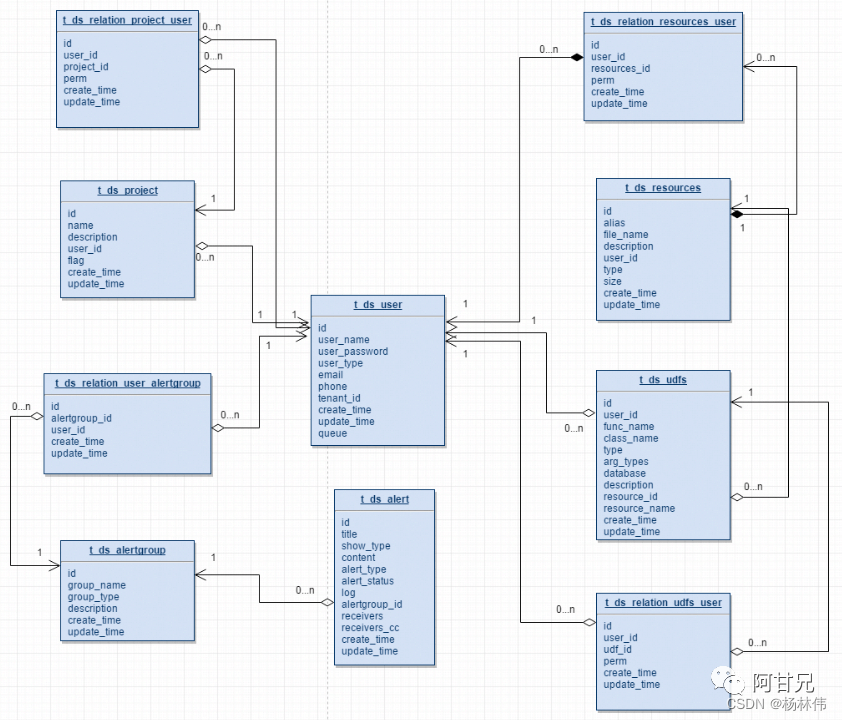

描述如下：

• 一个用户可以有多个项目，用户项目授权通过t_ds_relation_project_user表完成project_id和user_id的关系绑定；

• t_ds_projcet表中的user_id表示创建该项目的用户；

• t_ds_relation_project_user表中的user_id表示对项目有权限的用户；

• t_ds_resources表中的user_id表示创建该资源的用户；

• t_ds_relation_resources_user中的user_id表示对资源有权限的用户；

• t_ds_udfs表中的user_id表示创建该UDF的用户；

• t_ds_relation_udfs_user表中的user_id表示对UDF有权限的用户。

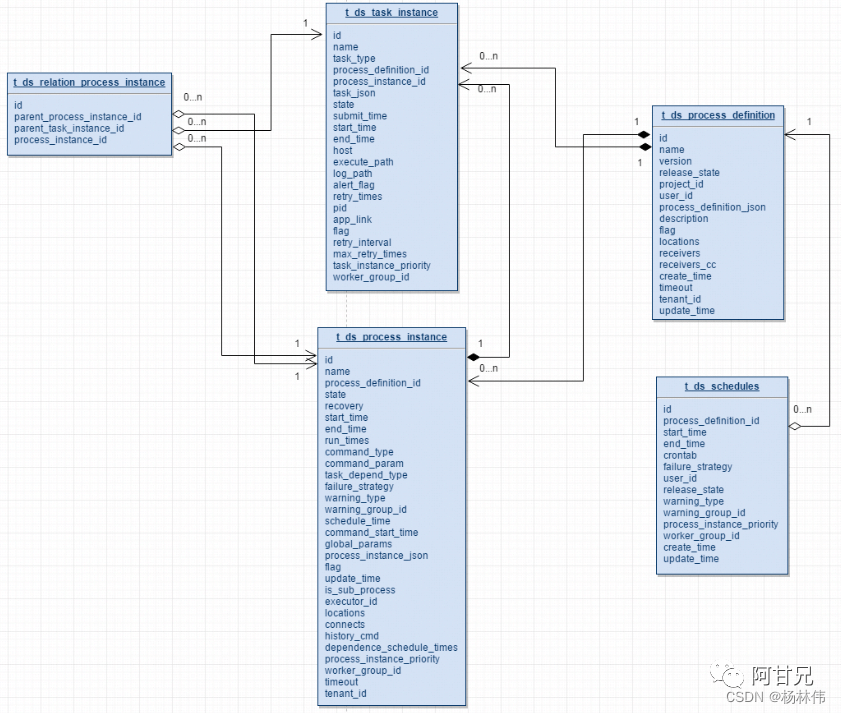

描述如下：

• 一个项目有多个流程定义，一个流程定义可以生成多个流程实例，一个流程实例可以生成多个任务实例；

• t_ds_schedulers表存放流程定义的定时调度信息；

• t_ds_relation_process_instance表存放的数据用于处理流程定义中含有子流程的情况，parent_process_instance_id表示含有子流程的主流程实例id，process_instance_id表示子流程实例的id，parent_task_instance_id表示子流程节点的任务实例id，流程实例表和任务实例表分别对应t_ds_process_instance表和t_ds_task_instance表

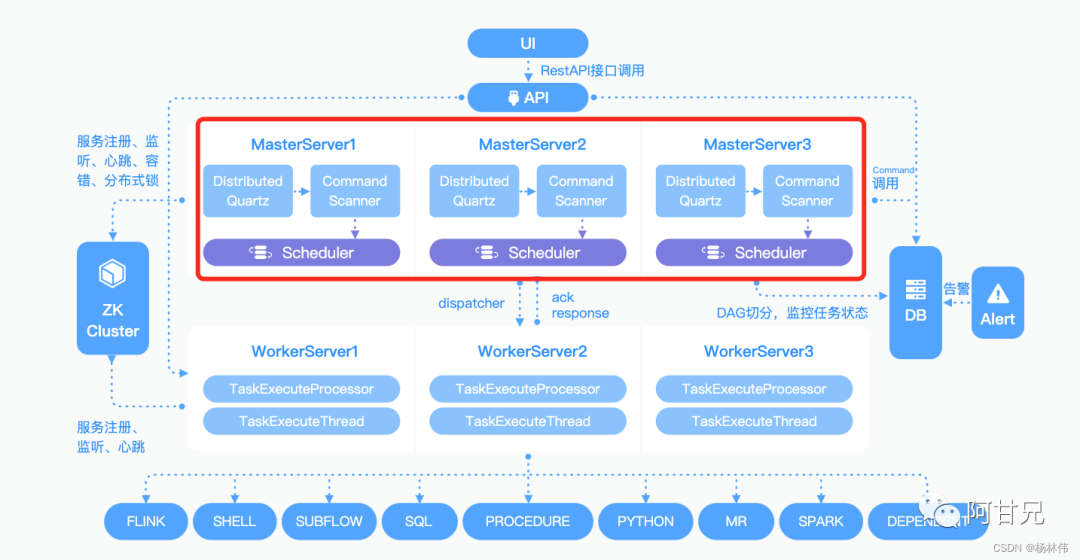

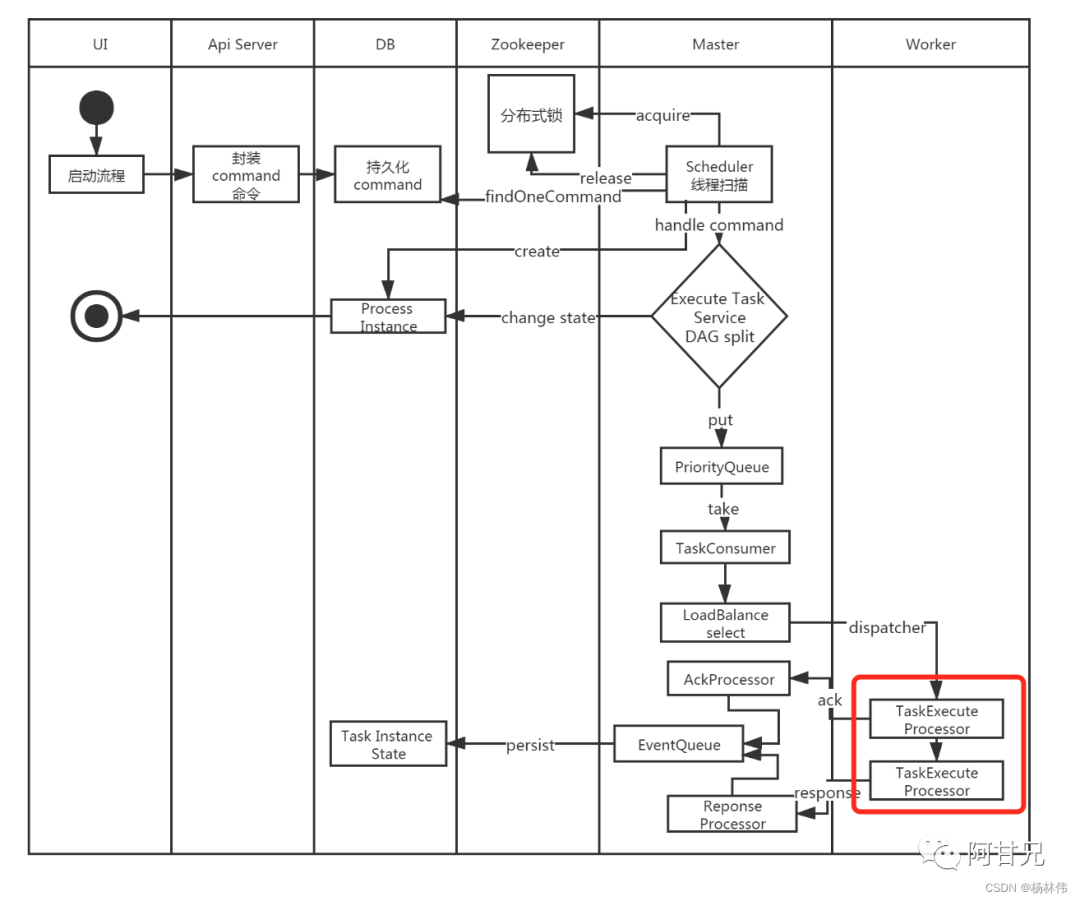

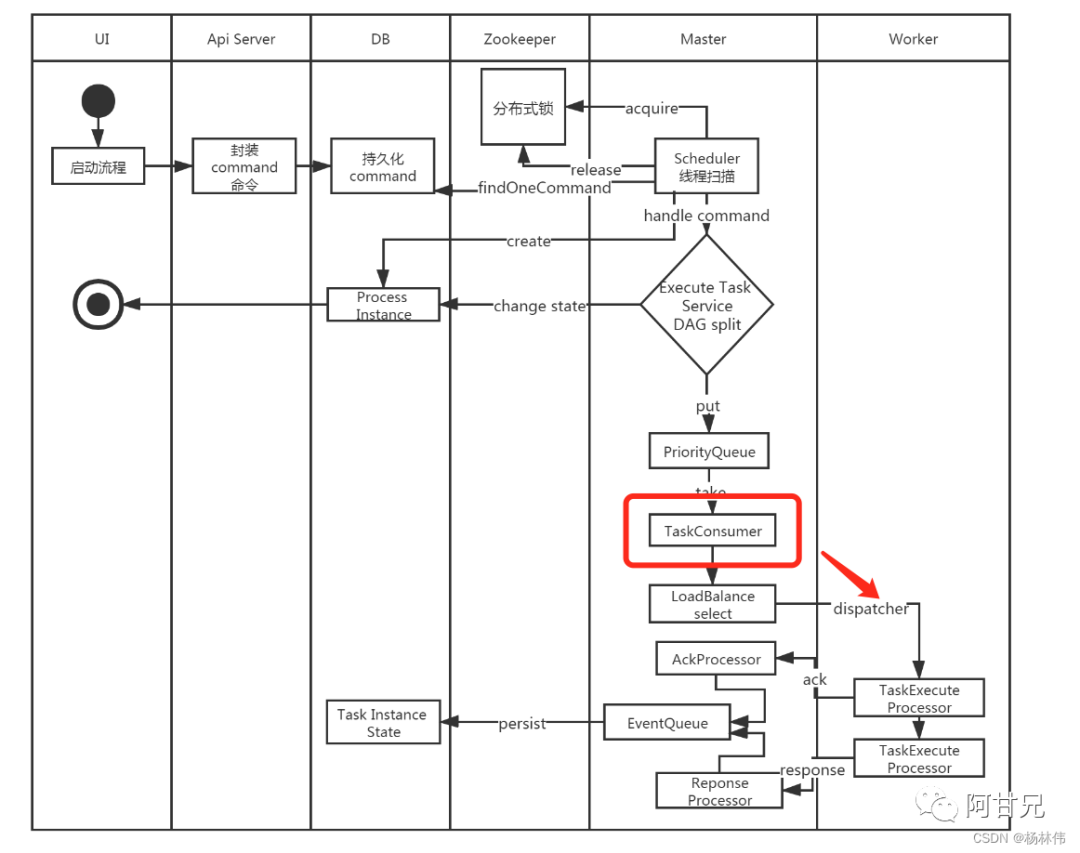

讲解源码前，先贴一份官网的启动流程图：

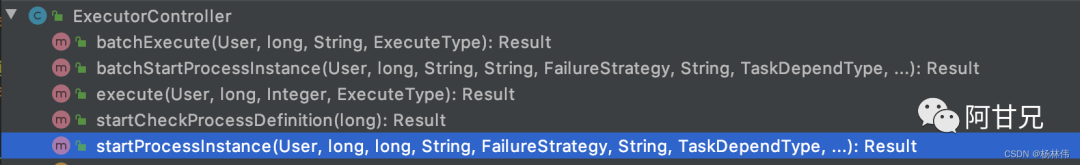

以下是对各接口的描述：

 /**
     * do action to process instance: pause, stop, repeat, recover from pause, recover from stop
     *
     * @param loginUser login user
     * @param projectCode project code
     * @param processInstanceId process instance id
     * @param executeType execute type
     * @return execute result code
     */
    @ApiOperation(value = "execute", notes = "EXECUTE_ACTION_TO_PROCESS_INSTANCE_NOTES")
    @ApiImplicitParams({
            @ApiImplicitParam(name = "processInstanceId", value = "PROCESS_INSTANCE_ID", required = true, dataType = "Int", example = "100"),
            @ApiImplicitParam(name = "executeType", value = "EXECUTE_TYPE", required = true, dataType = "ExecuteType")
    })
    @PostMapping(value = "/execute")
    @ResponseStatus(HttpStatus.OK)
    @ApiException(EXECUTE_PROCESS_INSTANCE_ERROR)
    @AccessLogAnnotation(ignoreRequestArgs = "loginUser")
    public Result execute(@ApiIgnore @RequestAttribute(value = Constants.SESSION_USER) User loginUser,
                          @ApiParam(name = "projectCode", value = "PROJECT_CODE", required = true) @PathVariable long projectCode,
                          @RequestParam("processInstanceId") Integer processInstanceId,
                          @RequestParam("executeType") ExecuteType executeType
    ) {
        Map result = execService.execute(loginUser, projectCode, processInstanceId, executeType);
        return returnDataList(result);
    }

可以看到execute接口，是直接使用ExecService去执行了，下面分析下。

下面看看里面的execute方法，已经加好了注释：

/**
 * 操作工作流实例
 *
 * @param loginUser         登录用户
 * @param projectCode       项目编码
 * @param processInstanceId 流程实例ID
 * @param executeType       执行类型（repeat running、resume pause、resume failure、stop、pause）
 * @return 执行结果
 */
@Override
public Map<String, Object> execute(User loginUser, long projectCode, Integer processInstanceId, ExecuteType executeType) {


    /*** 查询项目信息 **/
    Project project = projectMapper.queryByCode(projectCode);
    //check user access for project


    /*** 判断当前用户是否有操作权限 **/
    Map<String, Object> result = projectService.checkProjectAndAuth(loginUser, project, projectCode, ApiFuncIdentificationConstant.map.get(executeType));
    if (result.get(Constants.STATUS) != Status.SUCCESS) {
        return result;
    }


    /*** 检查Master节点是否存在 **/
    if (!checkMasterExists(result)) {
        return result;
    }


    /*** 查询工作流实例详情 **/
    ProcessInstance processInstance = processService.findProcessInstanceDetailById(processInstanceId);
    if (processInstance == null) {
        putMsg(result, Status.PROCESS_INSTANCE_NOT_EXIST, processInstanceId);
        return result;
    }


    /*** 根据工作流实例绑定的流程定义ID查询流程定义 **/
    ProcessDefinition processDefinition = processService.findProcessDefinition(processInstance.getProcessDefinitionCode(),
            processInstance.getProcessDefinitionVersion());
    if (executeType != ExecuteType.STOP && executeType != ExecuteType.PAUSE) {
        /*** 校验工作流定义能否执行（工作流是否存在？是否上线状态？存在子工作流定义不是上线状态？） **/
        result = checkProcessDefinitionValid(projectCode, processDefinition, processInstance.getProcessDefinitionCode(), processInstance.getProcessDefinitionVersion());
        if (result.get(Constants.STATUS) != Status.SUCCESS) {
            return result;
        }
    }


    /*** 根据当前工作流实例的状态判断能否执行对应executeType类型的操作 **/
    result = checkExecuteType(processInstance, executeType);
    if (result.get(Constants.STATUS) != Status.SUCCESS) {
        return result;
    }


    /*** 判断是否已经选择了合适的租户 **/
    if (!checkTenantSuitable(processDefinition)) {
        logger.error("there is not any valid tenant for the process definition: id:{},name:{}, ",
                processDefinition.getId(), processDefinition.getName());
        putMsg(result, Status.TENANT_NOT_SUITABLE);
    }


    /*** 在executeType为重跑的状态下，获取用户指定的启动参数 **/
    Map<String, Object> commandMap = JSONUtils.parseObject(processInstance.getCommandParam(), new TypeReference<Map<String, Object>>() {
    });
    String startParams = null;
    if (MapUtils.isNotEmpty(commandMap) && executeType == ExecuteType.REPEAT_RUNNING) {
        Object startParamsJson = commandMap.get(Constants.CMD_PARAM_START_PARAMS);
        if (startParamsJson != null) {
            startParams = startParamsJson.toString();
        }
    }


    /*** 根据不同的ExecuteType去执行相应的操作 **/
    switch (executeType) {
        case REPEAT_RUNNING: // 重跑
            result = insertCommand(loginUser, processInstanceId, processDefinition.getCode(), processDefinition.getVersion(), CommandType.REPEAT_RUNNING, startParams);
            break;
        case RECOVER_SUSPENDED_PROCESS: // 恢复挂载的工作流
            result = insertCommand(loginUser, processInstanceId, processDefinition.getCode(), processDefinition.getVersion(), CommandType.RECOVER_SUSPENDED_PROCESS, startParams);
            break;
        case START_FAILURE_TASK_PROCESS: // 启动失败的工作流
            result = insertCommand(loginUser, processInstanceId, processDefinition.getCode(), processDefinition.getVersion(), CommandType.START_FAILURE_TASK_PROCESS, startParams);
            break;
        case STOP: // 停止
            if (processInstance.getState() == ExecutionStatus.READY_STOP) {
                putMsg(result, Status.PROCESS_INSTANCE_ALREADY_CHANGED, processInstance.getName(), processInstance.getState());
            } else {
                result = updateProcessInstancePrepare(processInstance, CommandType.STOP, ExecutionStatus.READY_STOP);
            }
            break;
        case PAUSE: // 暂停
            if (processInstance.getState() == ExecutionStatus.READY_PAUSE) {
                putMsg(result, Status.PROCESS_INSTANCE_ALREADY_CHANGED, processInstance.getName(), processInstance.getState());
            } else {
                result = updateProcessInstancePrepare(processInstance, CommandType.PAUSE, ExecutionStatus.READY_PAUSE);
            }
            break;
        default:
            logger.error("unknown execute type : {}", executeType);
            putMsg(result, Status.REQUEST_PARAMS_NOT_VALID_ERROR, "unknown execute type");


            break;
    }
    return result;
}

可以看到，以上代码前半部分主要是做了校验的操作，后半部分是根据执行类型来做不同的操作，操作主要分为两部分：insertCommand以及updateProcessInstancePrepare。

方法代码如下，其实主要就是把生成命令并插入t_ds_command（执行命令表），插入已经添加好注释：

/**
 * 插入命令（re run, recovery (pause  failure) execution)
 *
 * @param loginUser             登录用户
 * @param instanceId            工作流实例id
 * @param processDefinitionCode 工作流定义id
 * @param processVersion        工作流版本
 * @param commandType           命令类型
 * @return 操作结果
 */
private Map<String, Object> insertCommand(User loginUser, Integer instanceId, long processDefinitionCode, int processVersion, CommandType commandType, String startParams) {
    Map<String, Object> result = new HashMap<>();


    /*** 封装启动参数 **/
    Map<String, Object> cmdParam = new HashMap<>();
    cmdParam.put(CMD_PARAM_RECOVER_PROCESS_ID_STRING, instanceId);
    if (!StringUtils.isEmpty(startParams)) {
        cmdParam.put(CMD_PARAM_START_PARAMS, startParams);
    }


    Command command = new Command();
    command.setCommandType(commandType);
    command.setProcessDefinitionCode(processDefinitionCode);
    command.setCommandParam(JSONUtils.toJsonString(cmdParam));
    command.setExecutorId(loginUser.getId());
    command.setProcessDefinitionVersion(processVersion);
    command.setProcessInstanceId(instanceId);


    /*** 判断工作流实例是否正在执行 **/
    if (!processService.verifyIsNeedCreateCommand(command)) {
        putMsg(result, Status.PROCESS_INSTANCE_EXECUTING_COMMAND, String.valueOf(processDefinitionCode));
        return result;
    }


    /*** 保存命令 **/
    int create = processService.createCommand(command);


    if (create > 0) {
        putMsg(result, Status.SUCCESS);
    } else {
        putMsg(result, Status.EXECUTE_PROCESS_INSTANCE_ERROR);
    }


    return result;
}

方法代码如下，已经添加注释

/**
 * 准备更新工作流实例的命令类型和状态
 *
 * @param processInstance 工作流实例
 * @param commandType     命令类型
 * @param executionStatus 执行状态
 * @return 更新结果
 */
private Map<String, Object> updateProcessInstancePrepare(ProcessInstance processInstance, CommandType commandType, ExecutionStatus executionStatus) {
    Map<String, Object> result = new HashMap<>();


    processInstance.setCommandType(commandType);
    processInstance.addHistoryCmd(commandType);
    processInstance.setState(executionStatus);
    int update = processService.updateProcessInstance(processInstance);


    // 判断流程是否正常
    if (update > 0) {
        StateEventChangeCommand stateEventChangeCommand = new StateEventChangeCommand(
                processInstance.getId(), 0, processInstance.getState(), processInstance.getId(), 0
        );
        Host host = new Host(processInstance.getHost());
        stateEventCallbackService.sendResult(host, stateEventChangeCommand.convert2Command());
        putMsg(result, Status.SUCCESS);
    } else {
        putMsg(result, Status.EXECUTE_PROCESS_INSTANCE_ERROR);
    }
    return result;
}

@SpringBootApplication
@ComponentScan("org.apache.dolphinscheduler")
@EnableTransactionManagement
@EnableCaching
public class MasterServer implements IStoppable {
    private static final Logger logger = LoggerFactory.getLogger(MasterServer.class);


    @Autowired
    private SpringApplicationContext springApplicationContext;


    @Autowired
    private MasterRegistryClient masterRegistryClient;


    @Autowired
    private TaskPluginManager taskPluginManager;


    @Autowired
    private MasterSchedulerService masterSchedulerService;


    @Autowired
    private SchedulerApi schedulerApi;


    @Autowired
    private EventExecuteService eventExecuteService;


    @Autowired
    private FailoverExecuteThread failoverExecuteThread;


    @Autowired
    private MasterRPCServer masterRPCServer;


    public static void main(String[] args) {
        Thread.currentThread().setName(Constants.THREAD_NAME_MASTER_SERVER);
        SpringApplication.run(MasterServer.class);
    }


    /**
     * 启动 master server
     */
    @PostConstruct
    public void run() throws SchedulerException {


        // 初始化 RPC服务
        this.masterRPCServer.start();


        //安装任务插件
        this.taskPluginManager.installPlugin();


        /*** MasterServer 注册客户端，用于连接到注册表并传递注册表事件。
         * 当主节点启动时，它将在注册中心注册,并调度一个{@link HeartBeatTask}来更新注册表中的元数据**/
        this.masterRegistryClient.init();
        this.masterRegistryClient.start();
        this.masterRegistryClient.setRegistryStoppable(this);


        // 主调度程序线程，该线程将使用来自数据库的命令并触发执行的processInstance。
        this.masterSchedulerService.init();
        this.masterSchedulerService.start();


        this.eventExecuteService.start();
        this.failoverExecuteThread.start();


        //这是调度器的接口，包含操作调度任务的方法。
        this.schedulerApi.start();


        Runtime.getRuntime().addShutdownHook(new Thread(() -> {
            if (Stopper.isRunning()) {
                close("MasterServer shutdownHook");
            }
        }));
    }


    /**
     * 优雅的关闭方法
     *
     * @param cause 关闭的原因
     */
    public void close(String cause) {


        try {
            // set stop signal is true
            // execute only once
            if (!Stopper.stop()) {
                logger.warn("MasterServer is already stopped, current cause: {}", cause);
                return;
            }


            logger.info("Master server is stopping, current cause : {}", cause);


            // thread sleep 3 seconds for thread quietly stop
            ThreadUtils.sleep(Constants.SERVER_CLOSE_WAIT_TIME.toMillis());
            // close
            this.schedulerApi.close();
            this.masterSchedulerService.close();
            this.masterRPCServer.close();
            this.masterRegistryClient.closeRegistry();
            // close spring Context and will invoke method with @PreDestroy annotation to destroy beans.
            // like ServerNodeManager,HostManager,TaskResponseService,CuratorZookeeperClient,etc
            springApplicationContext.close();


            logger.info("MasterServer stopped, current cause: {}", cause);
        } catch (Exception e) {
            logger.error("MasterServer stop failed, current cause: {}", cause, e);
        }
    }


    @Override
    public void stop(String cause) {
        close(cause);
    }
}

在run方法里面，可以看到，主要依次执行了：

• ① MasterRPCServer.start()：启动master的rpc服务；

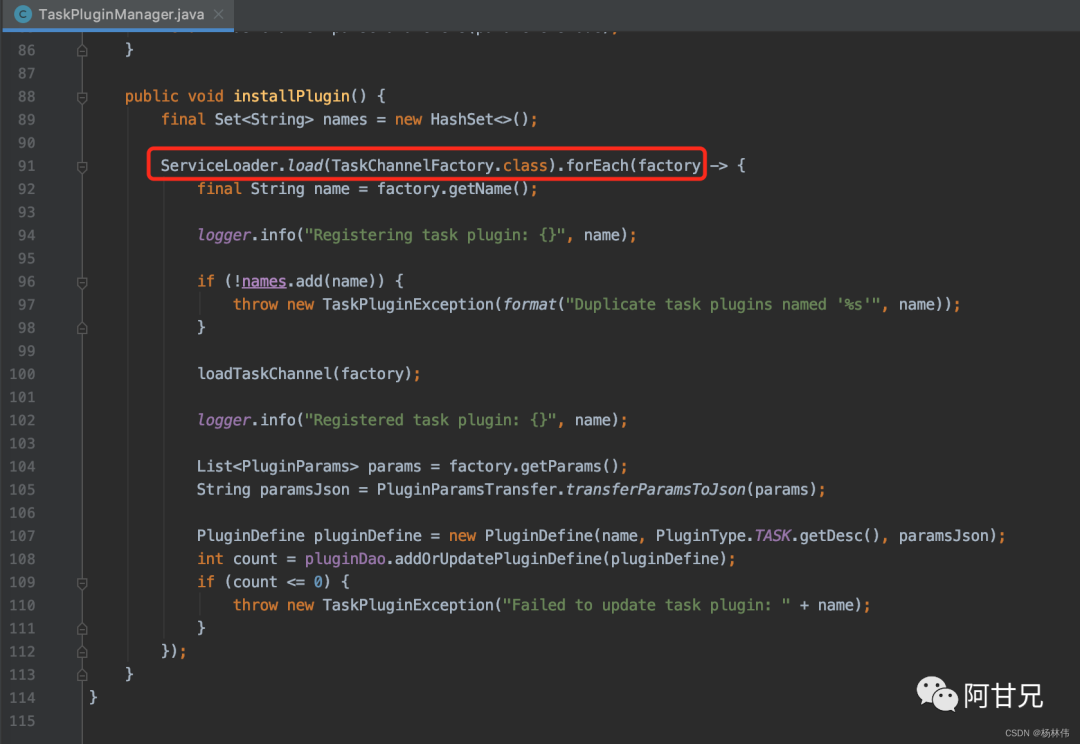

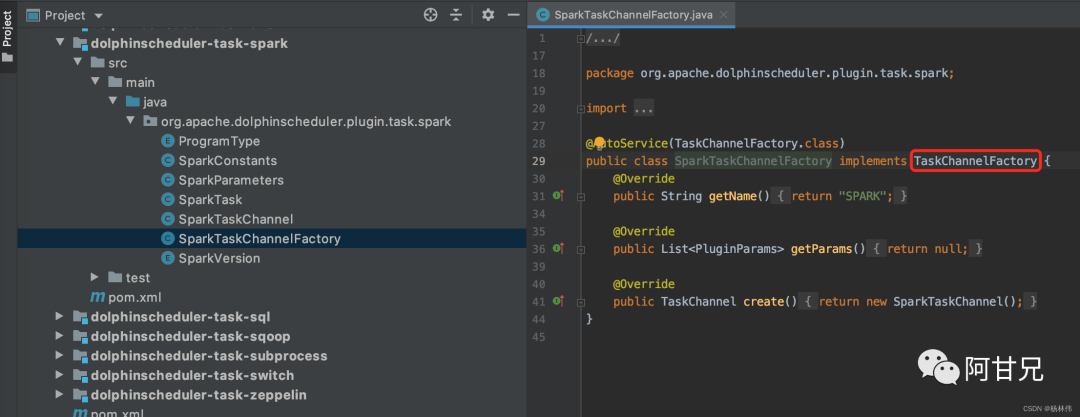

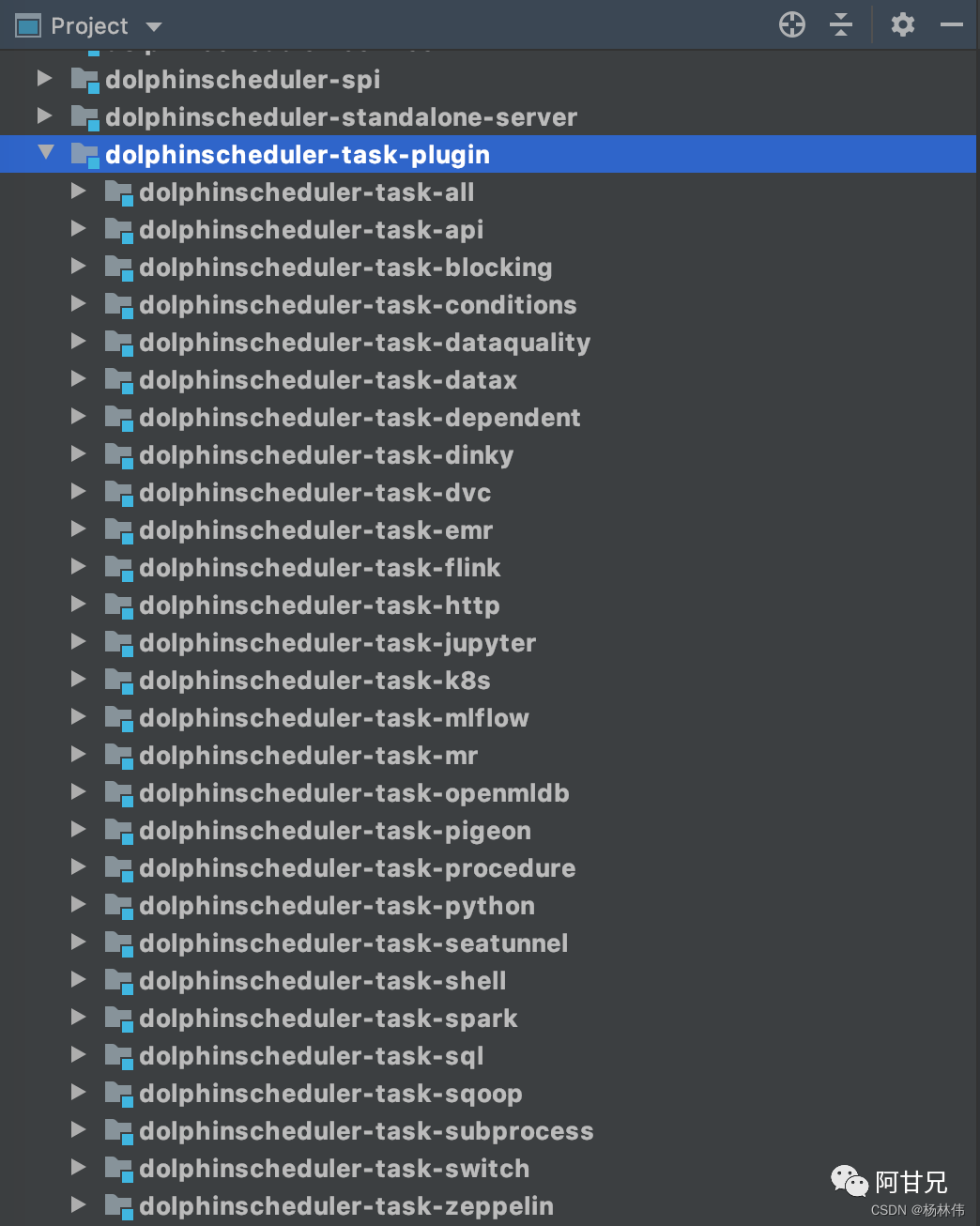

• ② TaskPluginManager.installPlugin()：安装任务插件；

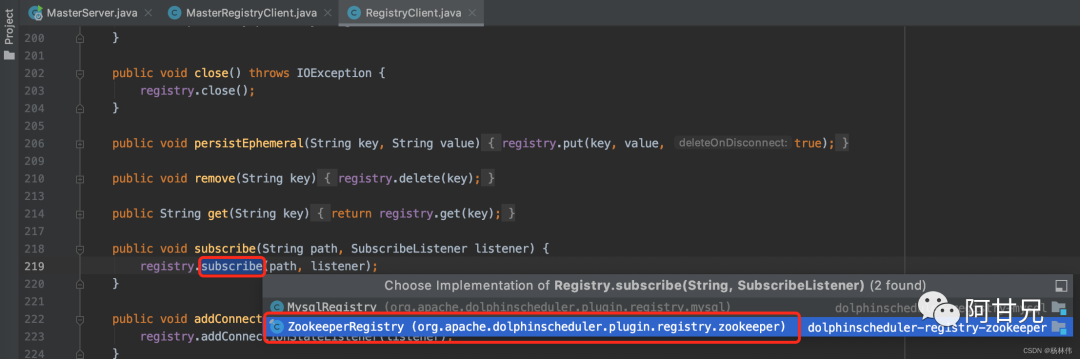

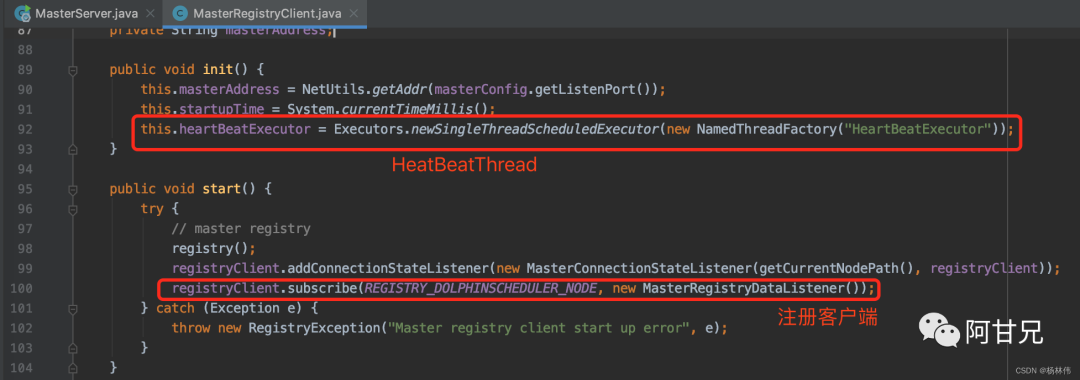

• ③ MasterRegistryClient.start()：向Zookeeper注册MasterServer；

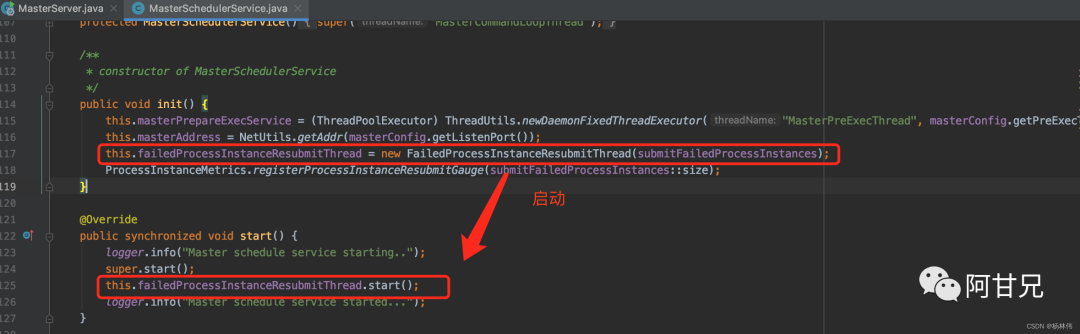

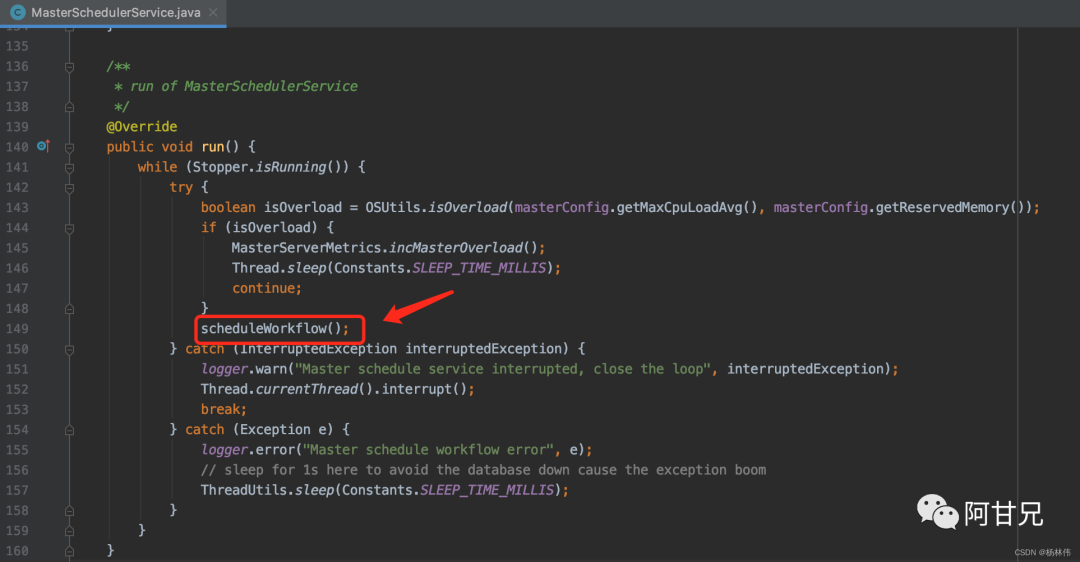

• ④ MasterSchedulerService.start()：主调度程序线程，该线程将使用来自数据库的命令并触发执行的processInstance。

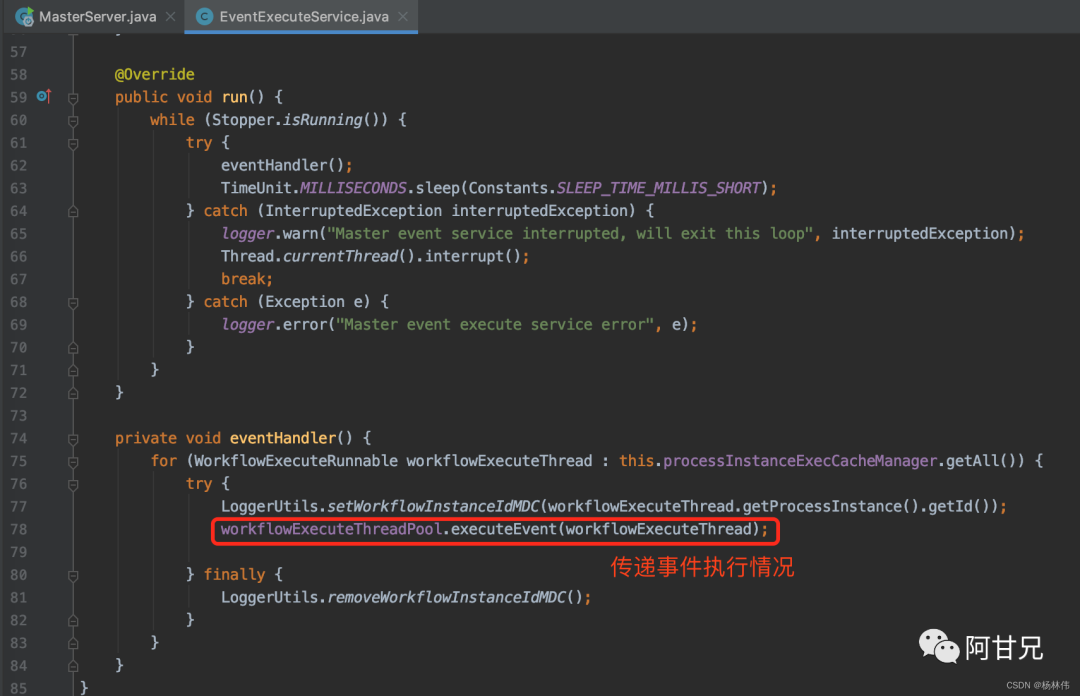

• ⑤ EventExecuteService.start()：工作流实例执行情况

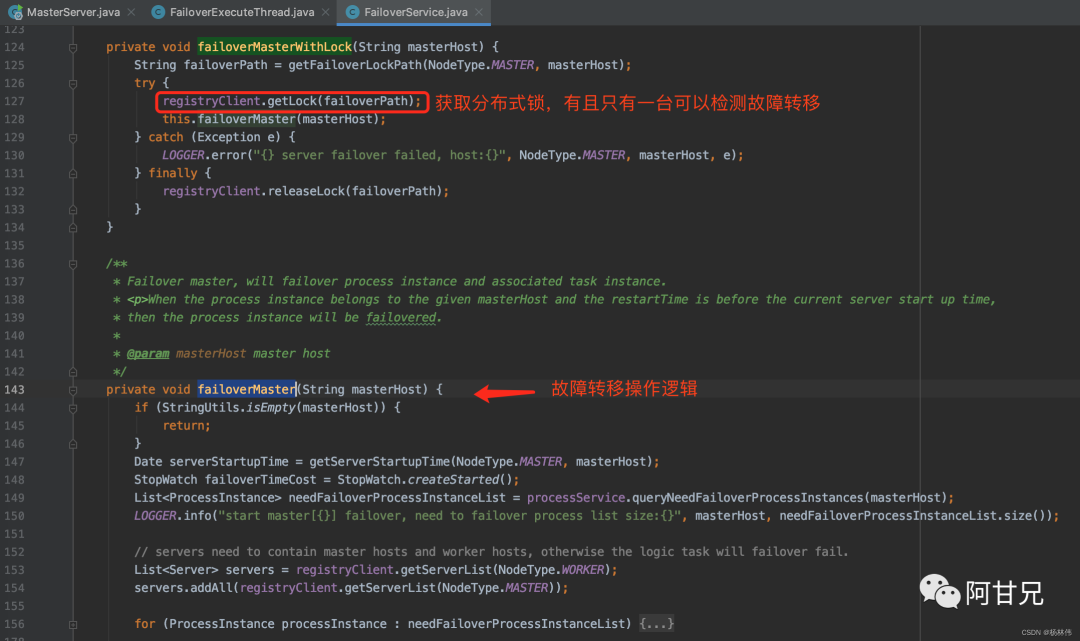

• ⑥ FailoverExecuteThread()：故障转移检测

• ⑦ SchedulerApi.start()：scheduler接口去操作任务实例

Master RPC Server主要用来发送或接收请求给其它系统。

初始化方法如下：

@PostConstruct
private void init() {
    // 初始化远程服务
    NettyServerConfig serverConfig = new NettyServerConfig();
    serverConfig.setListenPort(masterConfig.getListenPort());
    this.nettyRemotingServer = new NettyRemotingServer(serverConfig);
    this.nettyRemotingServer.registerProcessor(CommandType.TASK_EXECUTE_RESPONSE, taskExecuteResponseProcessor);
    this.nettyRemotingServer.registerProcessor(CommandType.TASK_EXECUTE_RUNNING, taskExecuteRunningProcessor);
    this.nettyRemotingServer.registerProcessor(CommandType.TASK_KILL_RESPONSE, taskKillResponseProcessor);
    this.nettyRemotingServer.registerProcessor(CommandType.STATE_EVENT_REQUEST, stateEventProcessor);
    this.nettyRemotingServer.registerProcessor(CommandType.TASK_FORCE_STATE_EVENT_REQUEST, taskEventProcessor);
    this.nettyRemotingServer.registerProcessor(CommandType.TASK_WAKEUP_EVENT_REQUEST, taskEventProcessor);
    this.nettyRemotingServer.registerProcessor(CommandType.CACHE_EXPIRE, cacheProcessor);
    this.nettyRemotingServer.registerProcessor(CommandType.TASK_RECALL, taskRecallProcessor);


    // 日志服务
    this.nettyRemotingServer.registerProcessor(CommandType.GET_LOG_BYTES_REQUEST, loggerRequestProcessor);
    this.nettyRemotingServer.registerProcessor(CommandType.ROLL_VIEW_LOG_REQUEST, loggerRequestProcessor);
    this.nettyRemotingServer.registerProcessor(CommandType.VIEW_WHOLE_LOG_REQUEST, loggerRequestProcessor);
    this.nettyRemotingServer.registerProcessor(CommandType.REMOVE_TAK_LOG_REQUEST, loggerRequestProcessor);


    this.nettyRemotingServer.start();
}

其init和run方法如下，init主要就是初始化一个工作流实例的队列：

/**
 * 从数据库中按槽位查询命令，转换为工作流实例，然后提交给workflowExecuteThreadPool。
 */
private void scheduleWorkflow() throws InterruptedException, MasterException {
    // 从数据库中按槽位查询命令
    List commands = findCommands();
    if (CollectionUtils.isEmpty(commands)) {
        // indicate that no command ,sleep for 1s
        Thread.sleep(Constants.SLEEP_TIME_MILLIS);
        return;
    }


    // 转换为工作流实例
    List processInstances = command2ProcessInstance(commands);
    if (CollectionUtils.isEmpty(processInstances)) {
        // indicate that the command transform to processInstance error, sleep for 1s
        Thread.sleep(Constants.SLEEP_TIME_MILLIS);
        return;
    }
    MasterServerMetrics.incMasterConsumeCommand(commands.size());


    for (ProcessInstance processInstance : processInstances) {
        //提交给workflowExecuteThreadPool
        submitProcessInstance(processInstance);
    }
}

提交工作流实例方法如下，注意提交到了workflowExecuteThreadPool：

/**
 * 提交工作流实例给 workflowExecuteThreadPool
 *
 * @param processInstance 工作流实例
 */
private void submitProcessInstance(@NonNull ProcessInstance processInstance) {
    try {
        LoggerUtils.setWorkflowInstanceIdMDC(processInstance.getId());
        logger.info("Master schedule service starting workflow instance");


        // 封装工作流实例Runnable
        final WorkflowExecuteRunnable workflowExecuteRunnable = new WorkflowExecuteRunnable(
                processInstance
                , processService
                , nettyExecutorManager
                , processAlertManager
                , masterConfig
                , stateWheelExecuteThread
                , curingGlobalParamsService);


        this.processInstanceExecCacheManager.cache(processInstance.getId(), workflowExecuteRunnable);
        if (processInstance.getTimeout() > 0) {
            stateWheelExecuteThread.addProcess4TimeoutCheck(processInstance);
        }
        ProcessInstanceMetrics.incProcessInstanceSubmit();


        // 提交封装好的工作流实例Runnable给workflowExecuteThreadPool
        CompletableFuture workflowSubmitFuture = CompletableFuture.supplyAsync(
                workflowExecuteRunnable::call, workflowExecuteThreadPool);
        workflowSubmitFuture.thenAccept(workflowSubmitStatue -> {
            if (WorkflowSubmitStatue.FAILED == workflowSubmitStatue) {
                // submit failed
                processInstanceExecCacheManager.removeByProcessInstanceId(processInstance.getId());
                stateWheelExecuteThread.removeProcess4TimeoutCheck(processInstance.getId());
                submitFailedProcessInstances.add(processInstance);
            }
        });
        logger.info("Master schedule service started workflow instance");


    } catch (Exception ex) {
        processInstanceExecCacheManager.removeByProcessInstanceId(processInstance.getId());
        stateWheelExecuteThread.removeProcess4TimeoutCheck(processInstance.getId());
        logger.info("Master submit workflow to thread pool failed, will remove workflow runnable from cache manager", ex);
    } finally {
        LoggerUtils.removeWorkflowInstanceIdMDC();
    }
}

SchedulerApi是操作调度任务实例的接口，其主要功能是启动调度程序、插入或更新调度任务、删除调度任务、关闭调度任务和释放资源。

到这里，我们可以看到worker部分代码了。

@PostConstruct
public void run() {
  // worker rpc服务
    this.workerRpcServer.start();


  // 任务插件安装
    this.taskPluginManager.installPlugin();


    // 向Zookeeper注册客户端
    this.workerRegistryClient.registry();
    this.workerRegistryClient.setRegistryStoppable(this);
    Set workerZkPaths = this.workerRegistryClient.getWorkerZkPaths();
    this.workerRegistryClient.handleDeadServer(workerZkPaths, NodeType.WORKER, Constants.DELETE_OP);


   // 管理Worker线程
    this.workerManagerThread.start();

    // 报告状态线程
    this.retryReportTaskStatusThread.start();


    /*
     * registry hooks, which are called before the process exits
     */
    Runtime.getRuntime().addShutdownHook(new Thread(() -> {
        if (Stopper.isRunning()) {
            close("WorkerServer shutdown hook");
        }
    }));
}

@Counted(value = "ds.task.execution.count", description = "task execute total count")
@Timed(value = "ds.task.execution.duration", percentiles = {0.5, 0.75, 0.95, 0.99}, histogram = true)
@Override
public void process(Channel channel, Command command) {
 // code ...
}

TaskExecuteThread就是最终执行任务的代码了，里面的run方法如下，已加好注释：

@Override
public void run() {
    // dry run 预演模式
    if (Constants.DRY_RUN_FLAG_YES == taskExecutionContext.getDryRun()) {
        taskExecutionContext.setCurrentExecutionStatus(ExecutionStatus.SUCCESS);
        taskExecutionContext.setStartTime(new Date());
        taskExecutionContext.setEndTime(new Date());
        TaskExecutionContextCacheManager.removeByTaskInstanceId(taskExecutionContext.getTaskInstanceId());
        taskCallbackService.sendTaskExecuteResponseCommand(taskExecutionContext);
        logger.info("[WorkflowInstance-{}][TaskInstance-{}] Task dry run success",
            taskExecutionContext.getProcessInstanceId(), taskExecutionContext.getTaskInstanceId());
        return;
    }
    try {
        LoggerUtils.setWorkflowAndTaskInstanceIDMDC(taskExecutionContext.getProcessInstanceId(), taskExecutionContext.getTaskInstanceId());
        logger.info("script path : {}", taskExecutionContext.getExecutePath());
        if (taskExecutionContext.getStartTime() == null) {
            taskExecutionContext.setStartTime(new Date());
        }
        logger.info("the task begins to execute. task instance id: {}", taskExecutionContext.getTaskInstanceId());


        //回调任务执行状态
        taskExecutionContext.setCurrentExecutionStatus(ExecutionStatus.RUNNING_EXECUTION);
        taskCallbackService.sendTaskExecuteRunningCommand(taskExecutionContext);


        // 拷贝 hdfs/minio 文件到本地
        List<pair> fileDownloads = downloadCheck(taskExecutionContext.getExecutePath(), taskExecutionContext.getResources());</pair
        if (!fileDownloads.isEmpty()) {
            downloadResource(taskExecutionContext.getExecutePath(), logger, fileDownloads);
        }


        taskExecutionContext.setEnvFile(CommonUtils.getSystemEnvPath());


        taskExecutionContext.setTaskAppId(String.format("%s_%s",
                taskExecutionContext.getProcessInstanceId(),
                taskExecutionContext.getTaskInstanceId()));


        TaskChannel taskChannel = taskPluginManager.getTaskChannelMap().get(taskExecutionContext.getTaskType());
        if (null == taskChannel) {
            throw new ServiceException(String.format("%s Task Plugin Not Found,Please Check Config File.", taskExecutionContext.getTaskType()));
        }
        String taskLogName = LoggerUtils.buildTaskId(taskExecutionContext.getFirstSubmitTime(),
                taskExecutionContext.getProcessDefineCode(),
                taskExecutionContext.getProcessDefineVersion(),
                taskExecutionContext.getProcessInstanceId(),
                taskExecutionContext.getTaskInstanceId());
        taskExecutionContext.setTaskLogName(taskLogName);


        // 给当前线程设置名称
        Thread.currentThread().setName(taskLogName);


        task = taskChannel.createTask(taskExecutionContext);


        // 执行任务插件方法 - init
        this.task.init();


        //init varPool
        this.task.getParameters().setVarPool(taskExecutionContext.getVarPool());


        // 执行任务插件方法 -  handle
        this.task.handle();


        // 判断是否需要发送告警
        if (this.task.getNeedAlert()) {
            sendAlert(this.task.getTaskAlertInfo(), this.task.getExitStatus().getCode());
        }


        taskExecutionContext.setCurrentExecutionStatus(ExecutionStatus.of(this.task.getExitStatus().getCode()));
        taskExecutionContext.setEndTime(DateUtils.getCurrentDate());
        taskExecutionContext.setProcessId(this.task.getProcessId());
        taskExecutionContext.setAppIds(this.task.getAppIds());
        taskExecutionContext.setVarPool(JSONUtils.toJsonString(this.task.getParameters().getVarPool()));
        logger.info("task instance id : {},task final status : {}", taskExecutionContext.getTaskInstanceId(), this.task.getExitStatus());
    } catch (Throwable e) {
        logger.error("task scheduler failure", e);
        kill();
        taskExecutionContext.setCurrentExecutionStatus(ExecutionStatus.FAILURE);
        taskExecutionContext.setEndTime(DateUtils.getCurrentDate());
        taskExecutionContext.setProcessId(this.task.getProcessId());
        taskExecutionContext.setAppIds(this.task.getAppIds());
    } finally {
        TaskExecutionContextCacheManager.removeByTaskInstanceId(taskExecutionContext.getTaskInstanceId());
        taskCallbackService.sendTaskExecuteResponseCommand(taskExecutionContext);
        clearTaskExecPath();
        LoggerUtils.removeWorkflowAndTaskInstanceIdMDC();
    }
}

① t_ds_process_definition（流程定义表）

② t_ds_process_instance（流程实例表）

③ t_ds_task_instance（任务实例表）

④ t_ds_schedules（流程定时调度表）：

⑤ t_ds_command（执行命令表）
