R语言绘图|回归系数可视化

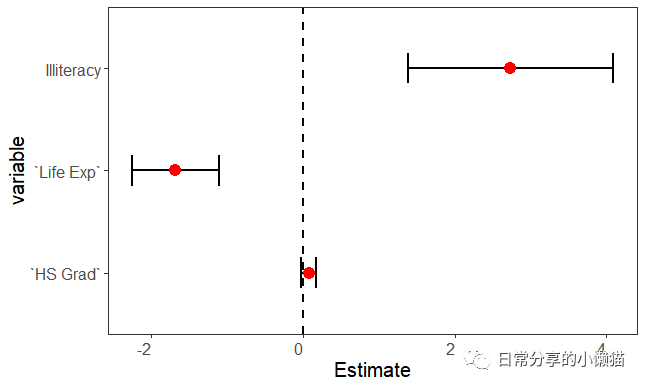

本文主要介绍如何对回归系数进行可视化。图形如下图所示，其中圆点表示回归系数估计值，上下误差线表示回归系数的95%置信区间，以0为分界线，置信区间经过0则表示该变量对应的回归系数不显著，未经过0则表示该变量对应的回归系数显著：

1、数据准备

library(tidyverse)
states <- as.data.frame(state.x77) %>% select("Murder", "HS Grad", "Life Exp", "Illiteracy")
head(states)
#           Murder HS Grad Life Exp Illiteracy
#Alabama      15.1    41.3    69.05        2.1
#Alaska       11.3    66.7    69.31        1.5
#Arizona       7.8    58.1    70.55        1.8
#Arkansas     10.1    39.9    70.66        1.9
#California   10.3    62.6    71.71        1.1
#Colorado      6.8    63.9    72.06        0.7
states.model <- lm(Murder~. ,data = states)

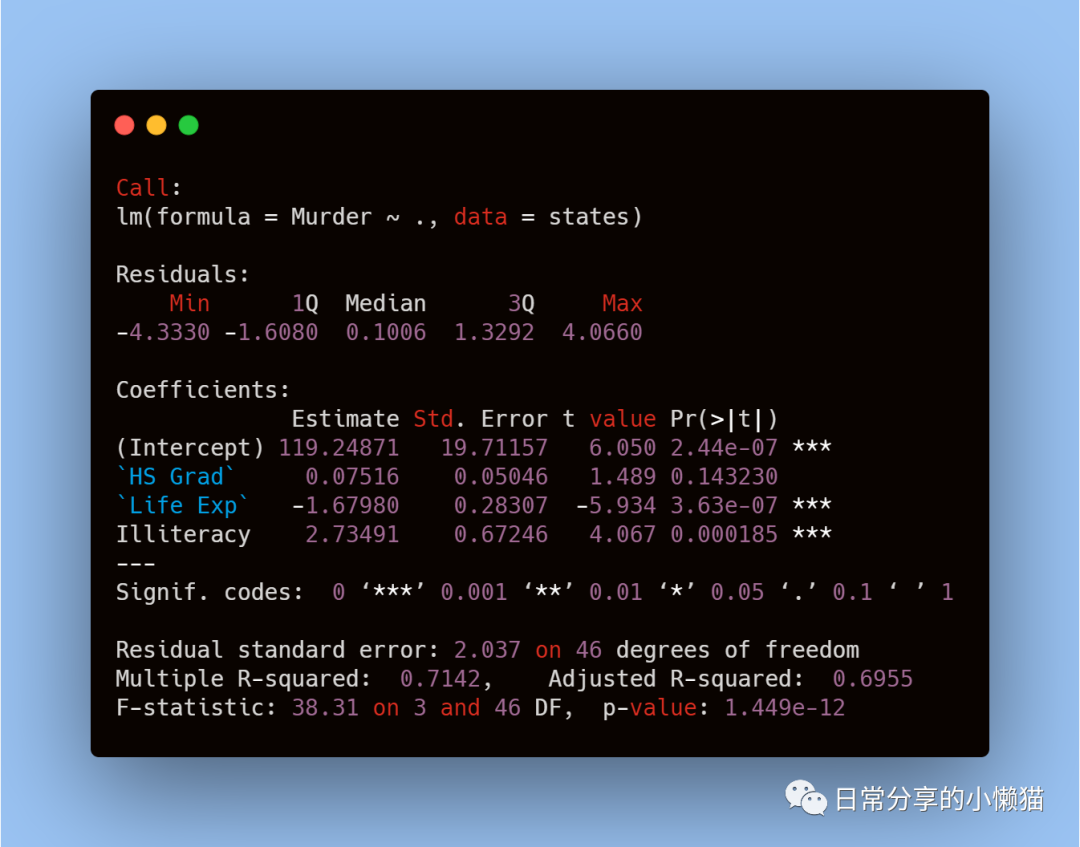

summary(states.model)

model.est <- summary(states.model)$coefficients %>% round(digits = 3) %>% as.data.frame() #Estimate
model.ci <- confint(states.model) %>% round(digits = 3) %>% as.data.frame() #95% CI
model.df <- cbind(model.est,model.ci) #合并
model.df$variable <- rownames(model.df); rownames(model.df) <- NULL
model.df <- model.df %>% relocate(variable) %>% filter(variable != "(Intercept)") %>% rename("lower" = "2.5 %", "upper" = "97.5 %")

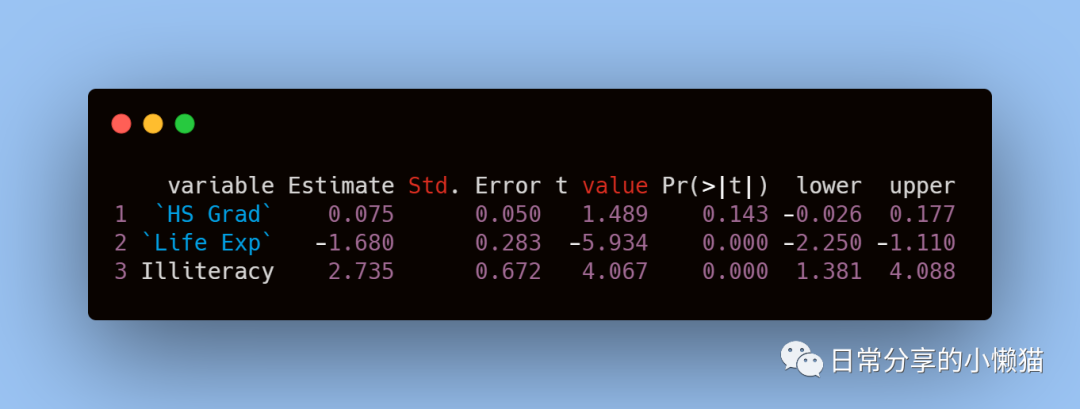

model.df

2、图形绘制

2.1 geom_errorbar() 图层

# theme set
theme_set(theme_bw() +
            theme(text = element_text(size = 15),
                  panel.grid = element_blank()))

#geom_errorbar
ggplot(model.df, aes(variable, Estimate)) +
  geom_errorbar(aes(ymin = lower, ymax = upper), size = 1, width = 0.3) +
  geom_point(size = 4, alpha = 1, color = "red") +
  #geom_point(size = 6, alpha = 0.6, color = "red") +
  geom_hline(yintercept = 0, linetype = "dashed", size = 1) +
  theme(axis.text.x = element_text(angle = 45, hjust = 1))

2.2 coord_flip() 函数

ggplot(model.df, aes(variable, Estimate)) +
  geom_errorbar(aes(ymin = lower, ymax = upper), size = 1, width = 0.3) +
  geom_point(size = 4, alpha = 1, color = "red") +
  geom_hline(yintercept = 0, linetype = "dashed", size = 1) +
  theme(axis.text.x = element_text(angle = 0, hjust = 1)) +
  coord_flip()

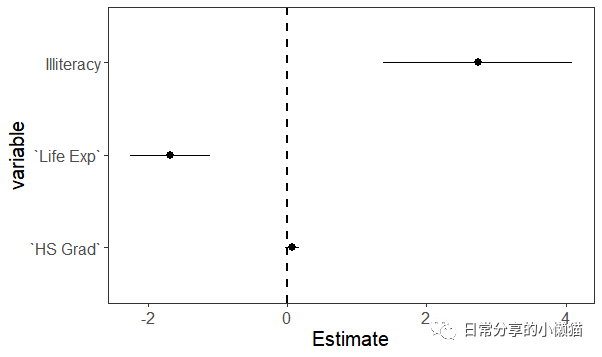

2.3 geom_pointrange() 图层

ggplot(model.df, aes(variable, Estimate)) +
  geom_pointrange(aes(ymin = lower, ymax = upper)) +
  geom_hline(yintercept = 0, linetype = "dashed", size = 1) +
  coord_flip()

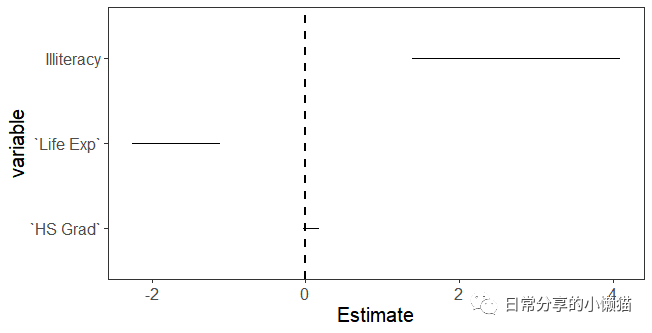

2.4 geom_linerange() 图层

ggplot(model.df, aes(variable, Estimate)) +
  geom_linerange(aes(ymin = lower, ymax = upper)) +
  geom_hline(yintercept = 0, linetype = "dashed", size = 1) +
  coord_flip()

2.5 geom_linerange() + geom_pointrange() 图层

ggplot(model.df, aes(variable, Estimate)) +
  geom_linerange(aes(ymin = lower, ymax = upper)) +
  geom_pointrange(aes(ymin = lower, ymax = upper)) +
  geom_hline(yintercept = 0, linetype = "dashed", size = 1) +
  coord_flip()

回归系数可视化的主要思路为：首先进行回归模型的拟合，其次分别获得回归系数值以及95%置信区间，将二者合并到同一个dataframe中，最后选择geom_errorbar、geom_pointrange、geom_linerange其中一个或多个绘图函数进行图形绘制。

3、其他

其他绘图方法可进一步阅读公众号其他文章。
