SCOPE 优化器如何生成并行执行计划

Incorporating Partitioning and Parallel Plans into the SCOPE Optimizer 是周靖人 2010 年发表于 ICDE 的论文。论文描述了 SCOPE 优化器如何考虑并行相关信息，生成优秀的并行执行计划，优化分布式计算的性能。SCOPE 是用来做数据分析的系统，SCOPE 优化器会将用户输入的 SQL-Like 语句，转换成执行计划，并下发到集群的机器上执行。

我们先考虑下，让一个不考虑并行信息的优化器，能生成并行计划，应该怎么做？最简单的方式就是在生成计划后，插入一个事后步骤（post-processing）来考虑并行信息，把这个计划变成并行的。比如简单粗暴的在每两算子间插入数据（exchange）交换用的算子，然后把原本的算子都并行起来执行，利用插入的交换算子分发数据。但这样简单的做法很难得到优秀的计划，下面是一个例子：

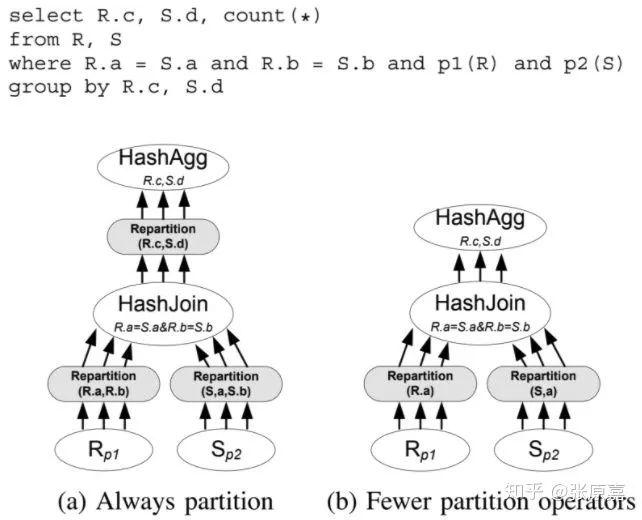

计划 a 就是最简单的做法，在所有算子中插入数据交换算子。不同情况 a 和 b 各有优劣，取决于众多因素，如：数据量大小，R.a 和 S.a 的分布，Join 的选择率等。且计划 b 的正确性还需要一个条件来保证：R.c，S.d 分别函数依赖 R.a，S.a，因为这样才能使得 (R.c, S.d) 值相同的数据在一个分片中，以确保 HashAgg 的正确性。

可见得到优秀并行计划需要考虑的因素众多，仅靠一个简单的事后步骤是远不够的；更好的做法是教会优化器准确的“理解”并发概念，将这些因素全盘考虑。接下来就介绍作者怎么教会 SCOPE 优化器“理解”并行，能生成正确的执行计划。其中 2~6 小节是理论部分，对分布式环境下的数据性质做出定义，并推导出一些演化规则，为并行计划的正确性打下理论基础；7~9 利用利用优化器本身的结构，把上面的理论知识“教”给优化器。

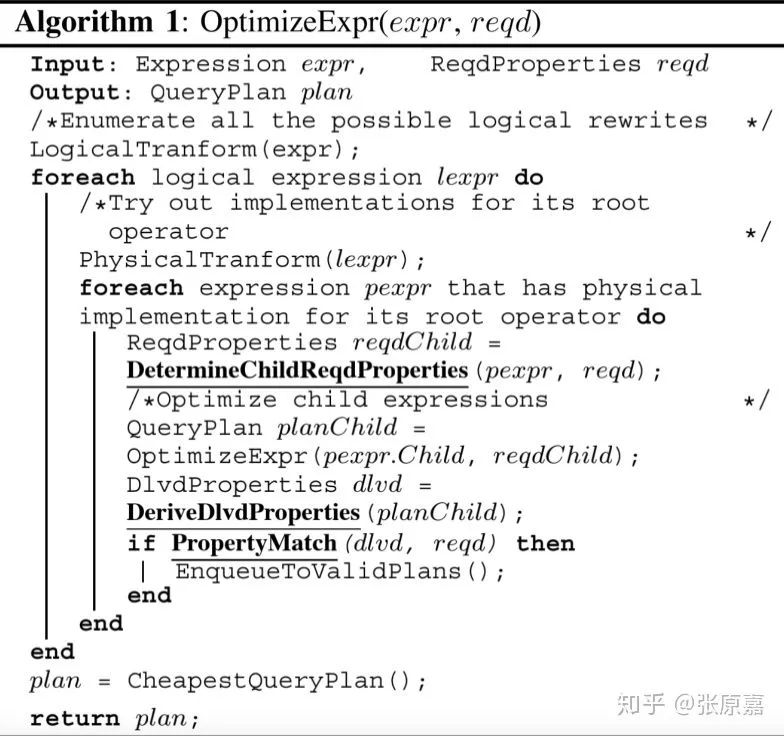

先简单介绍 SCOPE 的优化流程，经典优化器结构，这里不再赘述，请结合注释理解：

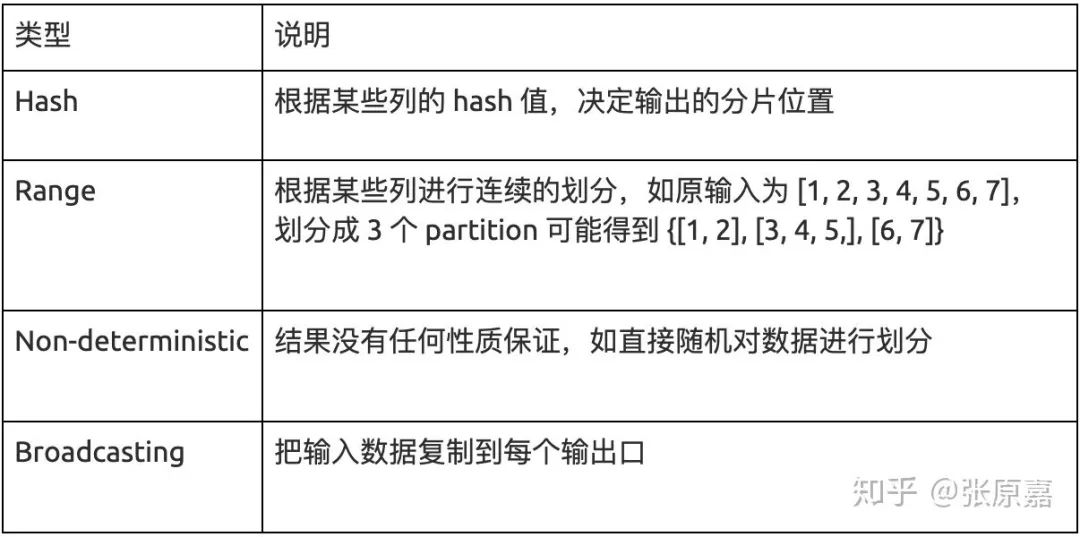

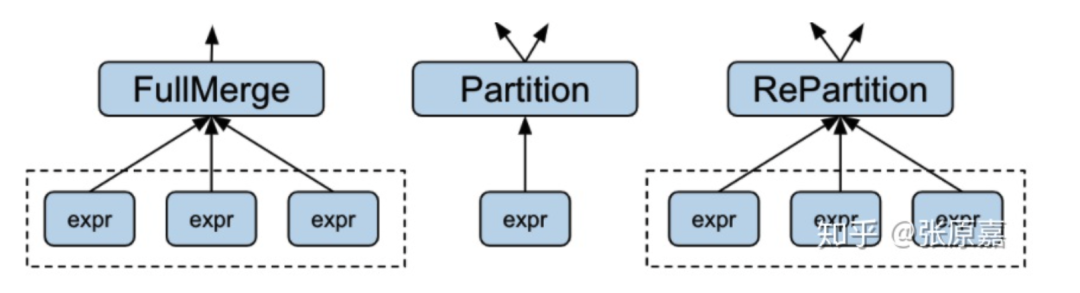

不同的数据交换方式，可以通过组合不同的分配和聚合得到。我们先对不同的分片和聚合方式做一个简单梳理。先是分片(partition)算子，他把输入一分为多，所有的分片算子都是 FIFO 的：

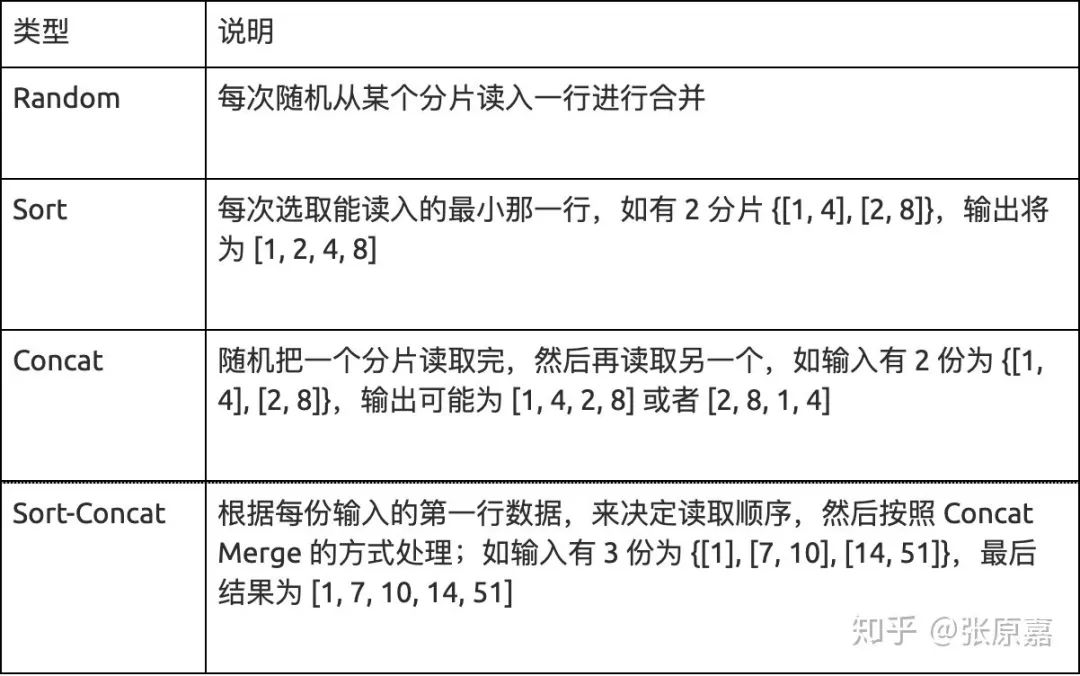

这里 Sort-Concat Merge 主要是为了和 Range Partition 进行配合，可以比较低成本的保持数据原有的有序性。

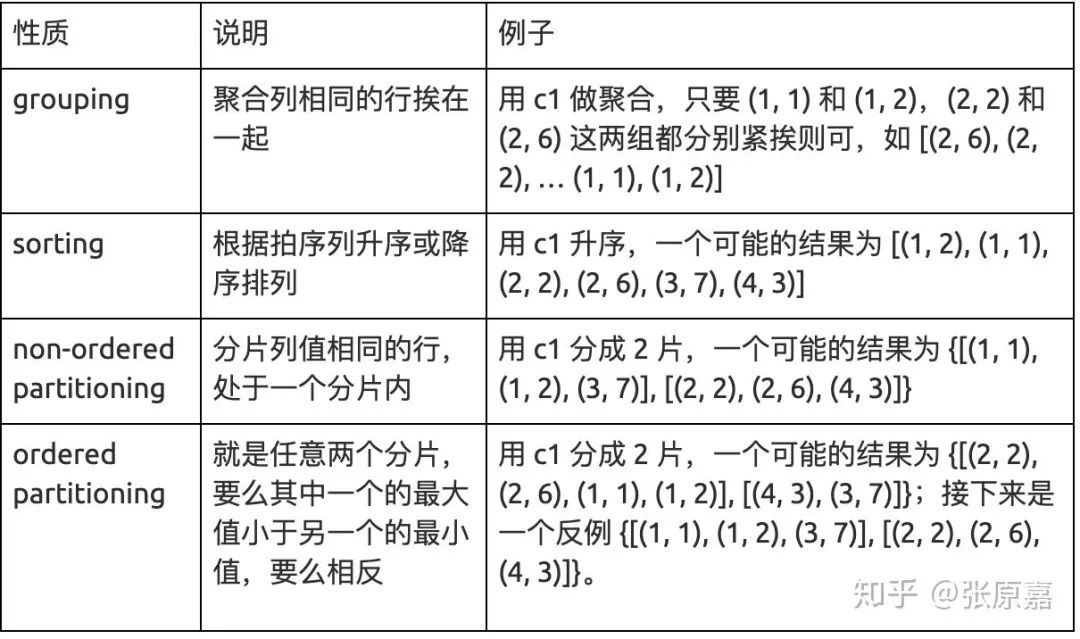

接下来对数据性质（Structural Properties）进行定义，例子当中的数据为：(1, 1), (1, 2), (2, 2), (2, 6), (3, 7), (4, 3)：

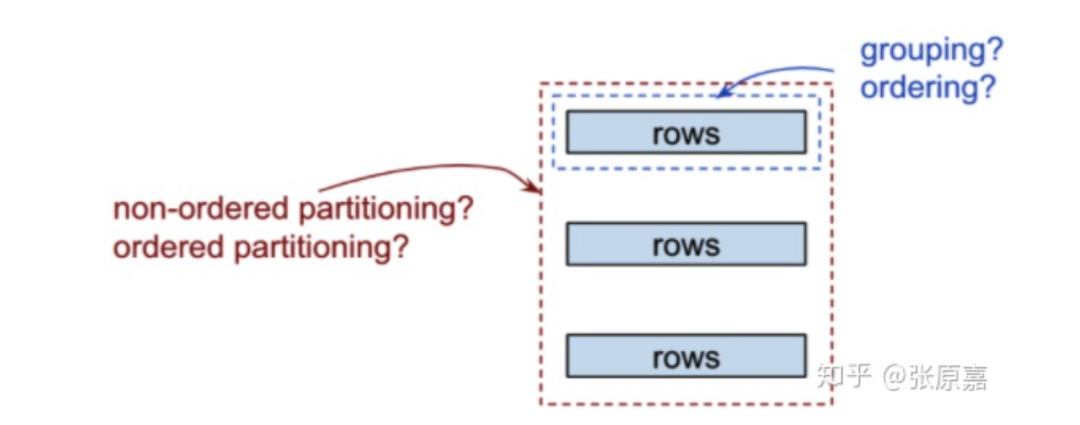

• grouping 和 ordering 描述一批“挨着”的数据，而 partitioning 描述多份“分散”的数据。

• grouping 和 ordering 是局部性质（local property），而 partitioning 是全局性质（global property）。

• 可以把 non-ordered partitioning 当做全局的 grouping，把 ordered partitioning 当做全局的 ordering。

把局部和全局性质写在一起，用来完整的定义数据性质，如下：

• {C1}^g：表示按照 C1 做了 non-ordered partitioning。
• {C1^o, C2^o}：表示按照 C1 和 C2 做了 ordered partitioning。

• {C3^o}：表示按照 C3 排序。
• {{C1, C2}^g}：表示按照 C1, C2 聚合。
• {{C1, C2}^g, C3^o}：先按照 C1, C2 聚合，然后在每个 group 内再按照 C3 排序。

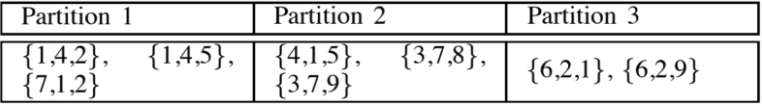

• [(1, 1, 2), (1, 1, 10), (2, 2, 1)]
• [(2, 2, 1), (1, 1, 2), (1, 1, 10)]

接下来，在我们上面的形式化定义上，推导一些转换规则；原文一共有 8 条规则，这里我们选几个简单的当做例子看一看。

相当于我们的分片函数不考虑最后一列，只要前缀相同则放入一个分片内，最后一列对分片结果无影响，因此 non-ordered partitioning 有后缀扩展性。

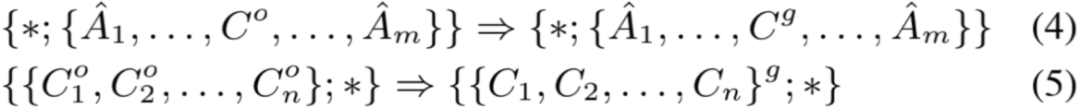

这两条规则来自于 “如果一批数据他们满足 sorting 性质，那在相应列上也有 grouping 性质”。

口述证明下 (5)：“如果数据满足左边的性质，则 C1, C2 ... Cn 列相同的行，一定在同一个分片内，则也一定满足右边的性质”。

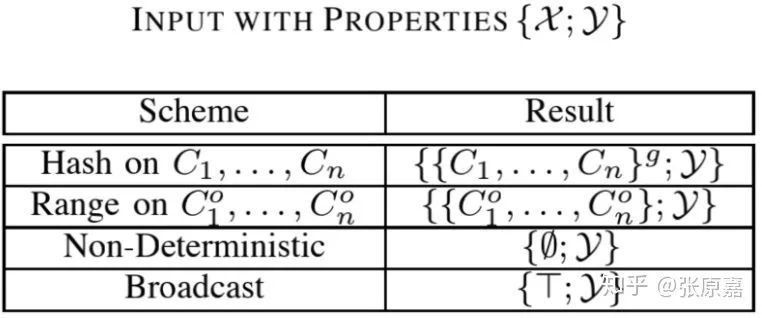

先来看进过 Partition 后的数据性质变化，如下：

• Hash 和 Range 模式比较简单，不赘述。
• Non-Deterministic 模式下，全局性是空集，表示得不到任何性质保证。
• Broadcast 模式下，全局性的符号表示把数据被全量复制，每个 partition 都有全量数据。

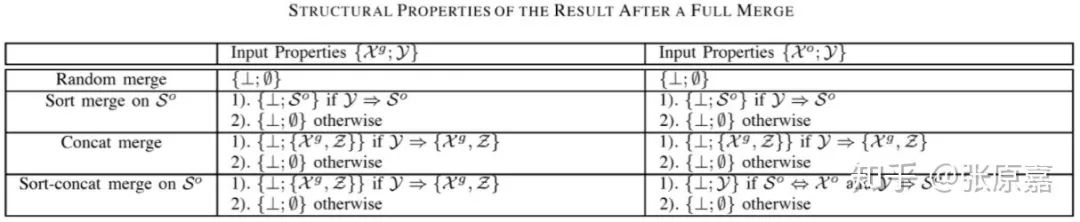

Merge 算子对数据性质的影响，取决于 Merge 的类型和数据原本的局部性质，限于篇幅我们只看一个简单的例子，Sort Merge；Y => S^o 表示输入数据的局部性 Y 能推导出 S^o，也就是输入数据已经在 S 相关的列上有序，则最后聚合结果也满足 S^o。

比如输入数据有 2 个分片，满足性质 {C1^g; C2^o}：{[(1, 1), (3, 3), (1, 5)], [(2, 2), (2, 10)]}。现在按照 C2 做 Sort Merge，结果为：[(1, 1), (2, 2), (3, 3), (1, 5), (2, 10)]，其满足 {; C2^o}。

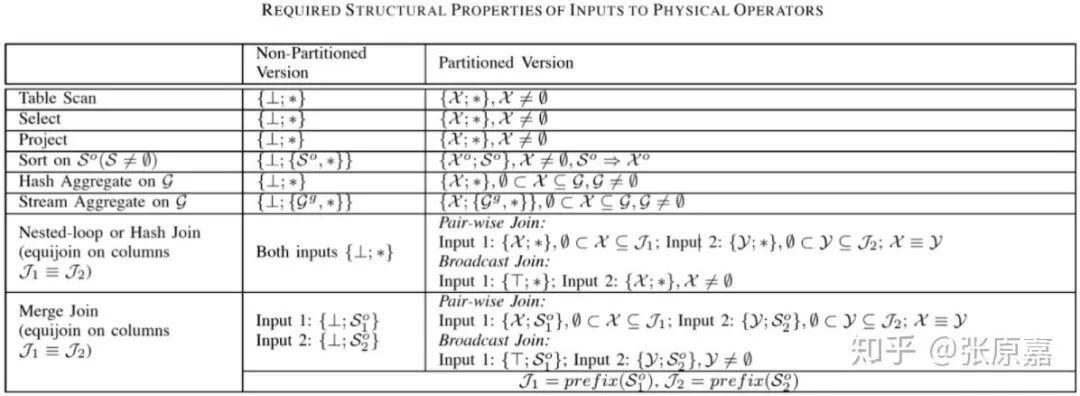

接下来分析每种算子对输入数据不同的性质要求。每种算子分为两种模式 partitioned 和 non-partitioned，不同模式有不同要求。

我们还是选一个较为简单的算子 Stream Aggregate 来看一下；

• non-partitioned：需要数据在 G 上满足 grouping 性质，才能保证聚合的正确性，因此 local property 部分是 {G^g, *}；

• partitioned：全局性质的含义是：“需要要求聚合列的值相同的行，在同一个分片中”，这个要求的形式化表示就是：输入数据的全局性质 X 包含的列，被被聚合的列集合 G 所包含。（这个推论可以根据之前介绍的规则 2 和 5 得到）

因为我们定义了新的数据性质，性质匹配的算法也需要更新，对应的就是前面优化器介绍流程图中的 PropertyMatch 函数。因为任意性质 P 都是由全局性质和局部性质组成，所以只要 P1 的局部和全局性质满足 P2 的，则认为 P1 满足 P2。整个过程就是利用之前我们的推导规则，对性质进行转换，看能否得到另一个性质。

一个简单的例子：

• P1 = {C1^o;*}

• P2 = {{C1, C2}^g;*}

我们对 P1 做转换：

1. 根据规则 5：P1 => {{C1}^g; *}

2. 根据规则 2：P1 => {{C1, C2}^g; *}

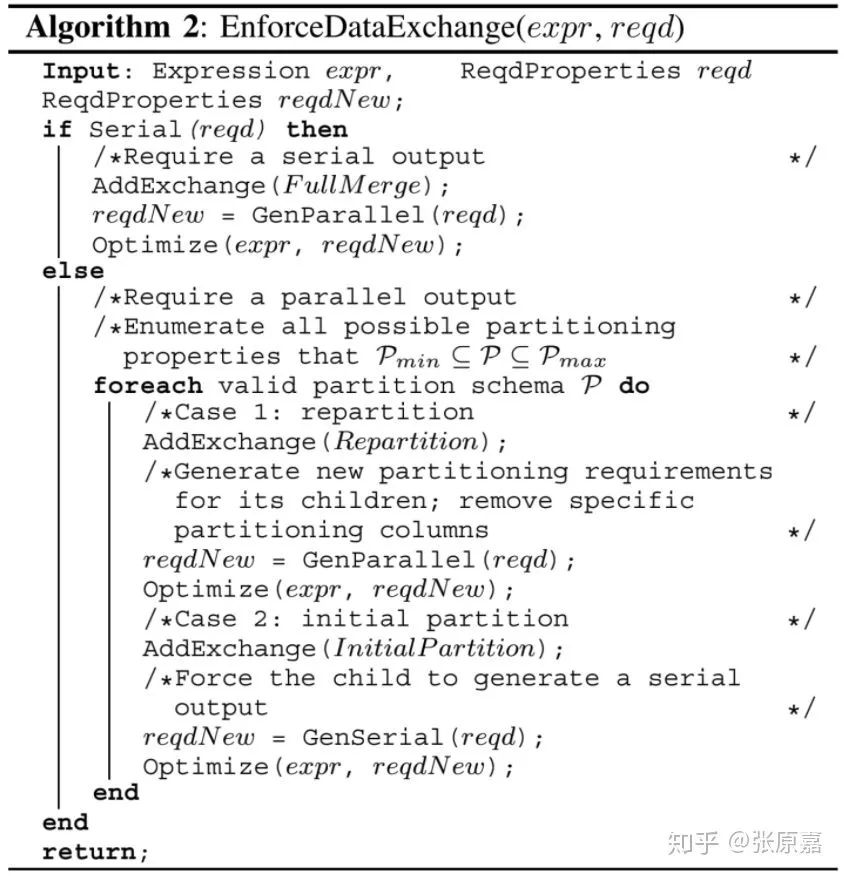

目前为止，理论工作已经完成，接下来要真正的教会优化器利用这些知识。这里我们添加一条规则，用来生成并行的计划；此规则会被优化器在 LogicalTransform 阶段考虑，使得优化器无缝生成并行计划：

1. 即使外部要求不并行，通过添加 FullMerge，使得算子本身也能并行起来，同时满足外部要求的性质。

2. 即使外部要求并行，通过添加 Partition 算子，使得算子本身可以以非并行的方式满足外部要求的性质。

3. 使得算子并行的时候不用考虑最外部对性质的要求，如最外部要求 partition 数为 2，算子本身的并发可以任意进行，最后外部性质会被 repartition 保证。

优化器能够生成正确的并发计划后，就可以把这些并发计划纳入代价模型中考虑。

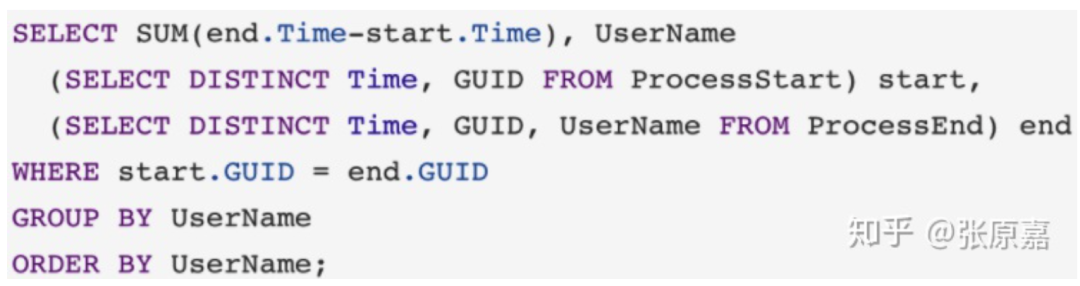

最后是优化器效果的一个实验，原文大概是想执行如下一条 SQL：

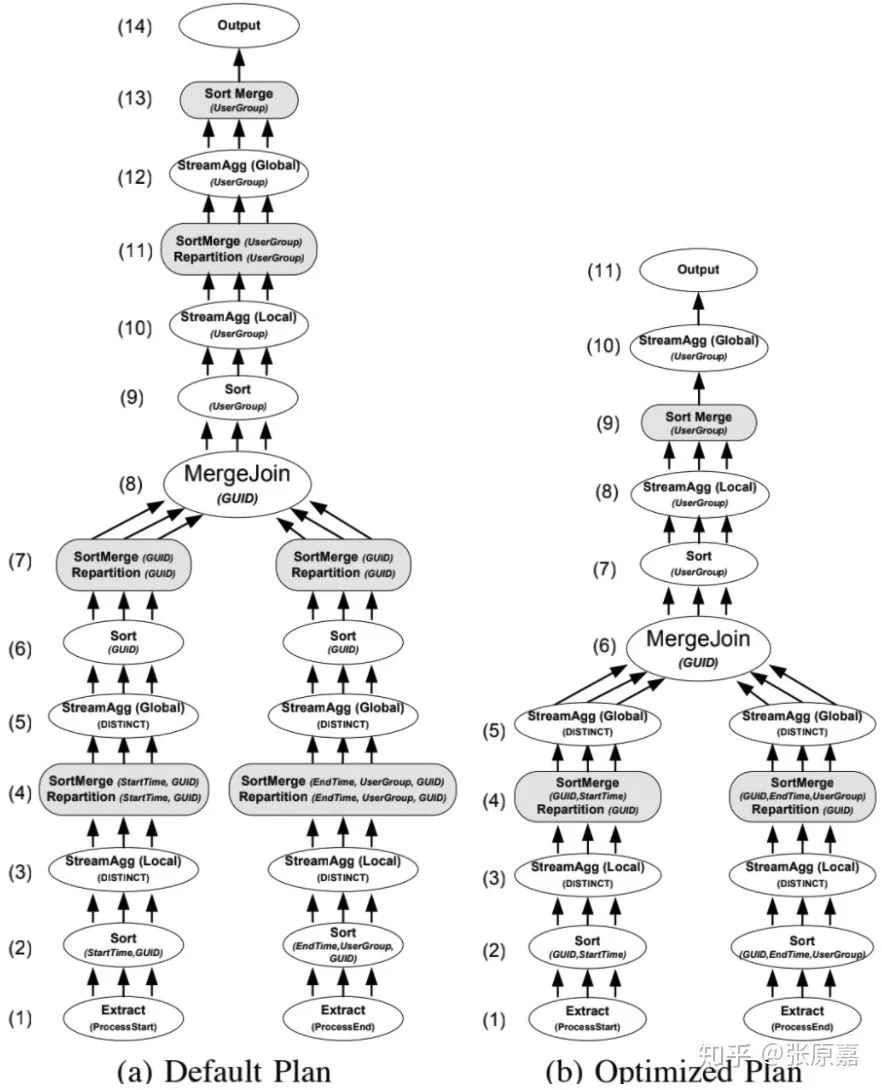

初始计划在每两个算子之间，都插入了 Repartition 算子，使得每个算子都并行了起来，最后执行了 21 分钟。优化后，在算子 4 的地方，根据规则 (2)，可得按照 GUID 进行分片后，就能同时满足两个 StreamAgg 和一个 MergeJoin 的性质要求，就不需要再 repartition 一次了。优化后的计划最终跑了 10 分钟，性能提升了一倍。

论文严谨的对分布式环境下的数据性质进行了定义，并在其上推导出多个演化规则，及对其他算子的影响，为并行计划的正确性打下了理论基础。

接着利用优化器本身的结构，通过添加转换规则，优雅无缝的把这些知识灌输进优化器的“大脑”，“教会”优化器生成正确的并行计划。理论和工程部分都做得很漂亮。
